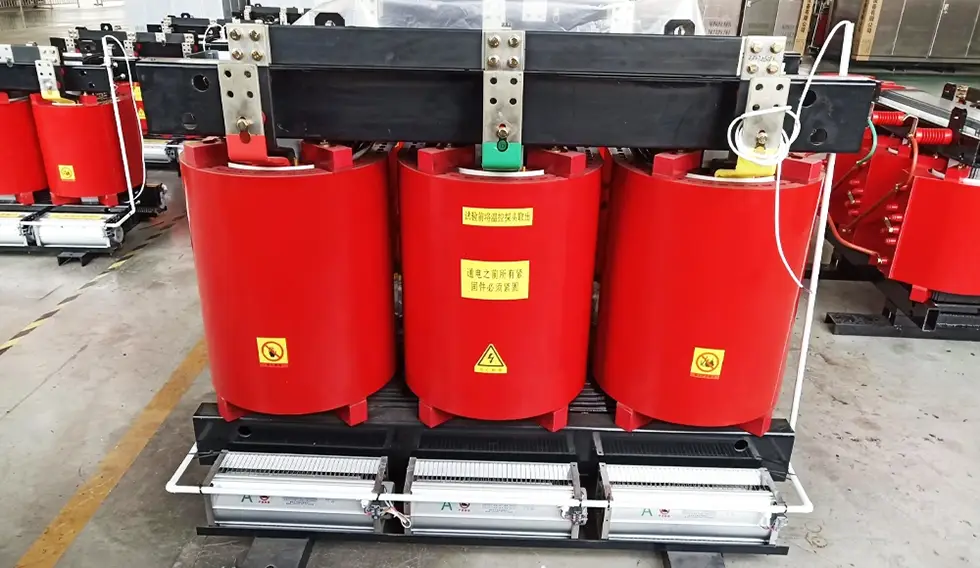

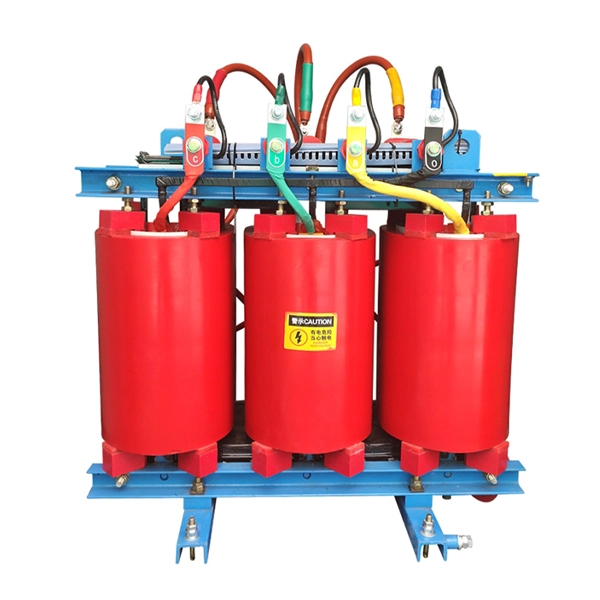

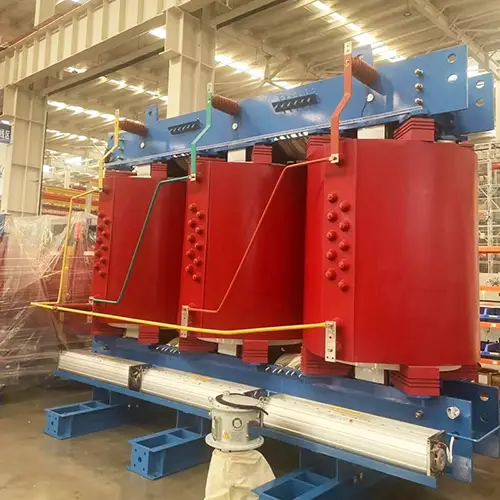

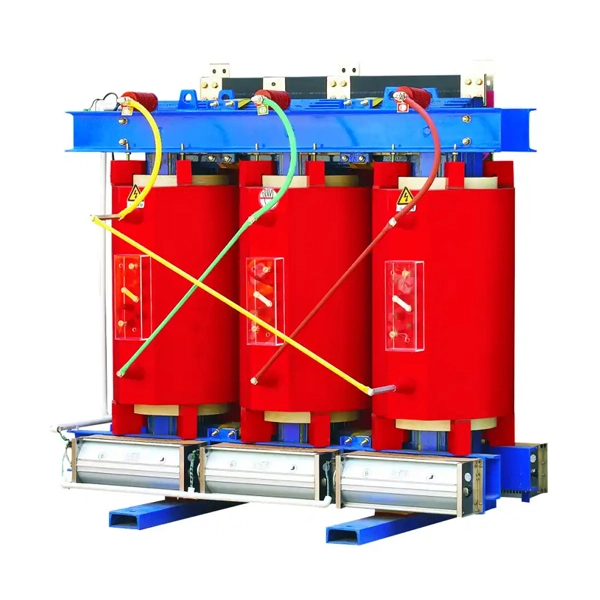

36KV droge stroomtransformator

Cotenele levert als grote exporteur en fabrikant van transformatoren in China al jarenlang betrouwbare en stabiele transformatoren36KV droge stroomtransformatoraan klanten in landen en regio's zoals Afrika, Europa en het Midden-Oosten, en heeft unanieme lof ontvangen van klanten. De Cotenele 36kV-serie droge vermogenstransformatoren hebben de kenmerken vanlaag verlies, laag geluidsniveau, bliksembeveiliging, hoge kortsluittolerantie en mooi uiterlijk. Het product beschikt over geavanceerde assemblage- en productieprocessen, betrouwbaarheid en uitstekende accessoirekwaliteit. Het heeft vier externe functies:communicatie op afstand, testen op afstand, aanpassing op afstand en bediening op afstand. Via computerafstandsbediening kan bewaking op afstand van de energiecentrale worden bereikt zonder dat er kantoorwerkzaamheden op locatie nodig zijn. Alle droge stroomtransformatoren uit de Cotenele 36KV-serie voldoen aan internationale en nationale normen zoalsGB/T 1094.1-2013, GB/T 1094.11-2007, GB/T 10228-2015, IEC60076-1:2011, IEC60076-11:2018enz.

Servicevoorwaarden van 36KV droge stroomtransformatoren

Belangrijkste technische parameters

SC(B)10 serie 36kV droge transformator technische parameters (35/0,4kV)

SC(B)10 serie 36kV droge transformator technische parameters (35/10kV)

SC(B)11 serie 36kV droge transformator technische parameters

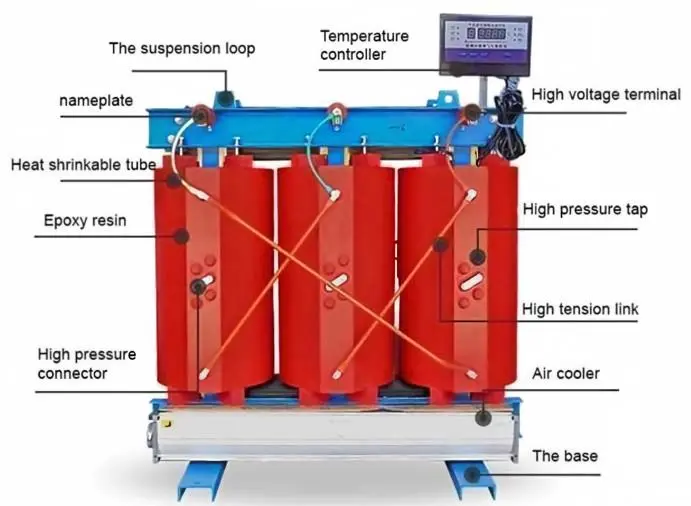

Interne structuur voor droge vermogenstransformatoren uit de 36kV-serie

Een droge transformator van 35 kV bestaat hoofdzakelijk uit de volgende componenten:

1. Kern

Gemaakt van hoogwaardige, korrelgeoriënteerde koudgewalste siliciumstaalplaten met een hoge permeabiliteit, geassembleerd in een 45° volledig verstek getrapte overlapping. Het kernoppervlak is ingekapseld met epoxyhars om de zwerfstroom te verminderen, de distributie van het magnetische circuit te verbeteren en de kernruis, nullastverlies en nullaststroom te verminderen.

2. Hoogspanningswikkeling

De hoogspanningswikkeling heeft een gesegmenteerde, gelaagde of meerlaagse cilindrische structuur om de spanning tussen de lagen aanzienlijk te verminderen. Het isvacuümgegoten met gevulde epoxyharsom gedeeltelijke ontladingen te minimaliseren en de elektrische prestaties te verbeteren. DMD-epoxyprepreg wordt tussen de lagen gebruikt en glasvezelgaasdoek wordt op het oppervlak aangebracht om de mechanische sterkte te verbeteren en het vermogen om kortsluiting te weerstaan ​​te vergroten.

3. Laagspanningswikkeling

De laagspanningswikkeling maakt gebruik van een foliegewonden structuur met axiale koelkanalen om de warmteafvoer te verbeteren. De uiteinden zijn ingekapseld met epoxyhars en volledig uitgehard om een ​​solide geheel te vormen.

4. Isolatiesysteem

Als hoofdisolatie worden epoxyhars of andere harsverbindingen gebruikt. De wikkelingen worden onder vacuüm gegoten en vormen na uitharding een robuuste monolithische structuur.

5. Koeling en temperatuurbewaking

Uitgerust met koelapparatuur (natuurlijke luchtkoeling of geforceerde luchtkoeling) en temperatuursensoren, en kan worden uitgerust met een uitgebreid temperatuurdetectie- en beveiligingssysteem.

6. Andere componenten

Hoogspanningsdoorvoeropeningen, hijsogen, bovenste en onderste klemframes, laagspanningsklemmen, naamplaatje, tapconnectoren, enz.

Productkenmerken van droge stroomtransformatoren uit de 36kV-serie

1. Brandveilig en vlamvertragend:Epoxyhars is inherent onbrandbaar en ondersteunt geen vuur; geen explosiegevaar.

2. Milieuvriendelijk:Er wordt geen olie gebruikt, dus er is geen gevaar voor olieverontreiniging.

3. Hoge mechanische sterkte:De uit hars gegoten wikkelingen zijn robuust en bieden een sterke kortsluitvastheid.

4. Uitstekende elektrische prestaties:Lage gedeeltelijke ontladingsniveaus en hoge impulsbestendigheidsniveaus (bliksem en schakelen).

5. Lage verliezen en weinig ruis:Hoogwaardig siliciumstaal en geavanceerde kernstapeling verminderen nullastverliezen en hoorbaar geluid.

6. Goed overbelastingsvermogen:Klasse F- of H-isolatie zorgt voor een hoog thermisch uithoudingsvermogen en maakt aanzienlijke overbelasting mogelijk.

7. Vocht- en stofbestendig:Het wikkeloppervlak is bedekt met corrosiewerende vernis, waardoor stabiele prestaties in stoffige of vochtige omgevingen worden gegarandeerd.

8. Eenvoudig onderhoud:Geen oliebehandeling; na langdurige stilstand is slechts een eenvoudige droogbehandeling nodig. In principe onderhoudsvrij.

9. Compact en lichtgewicht:Kleine footprint en lagere installatiekosten.

10. Intelligente temperatuurregeling:Optioneel slim temperatuurbewakingssysteem dat automatisch de temperatuur van de wikkelingen detecteert en weergeeft, koelventilatoren start/stopt en alarm- en uitschakelsignalen geeft.

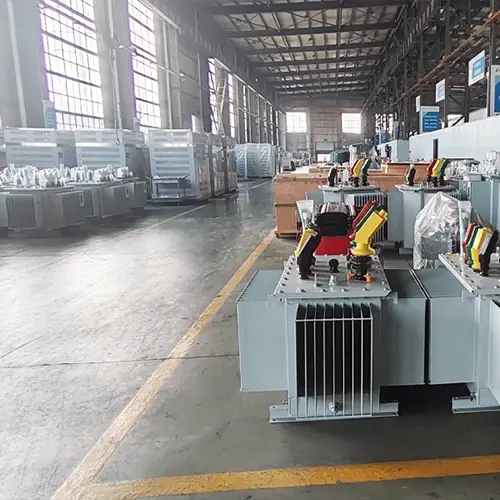

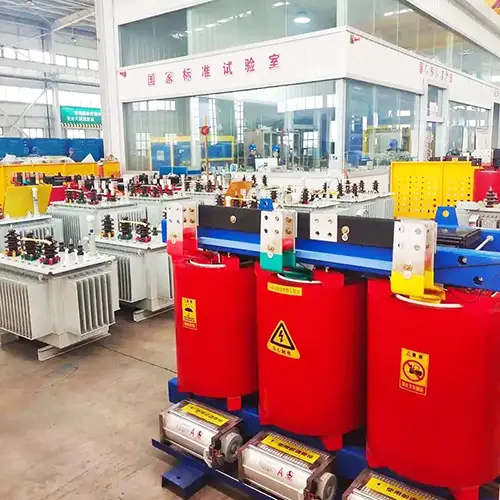

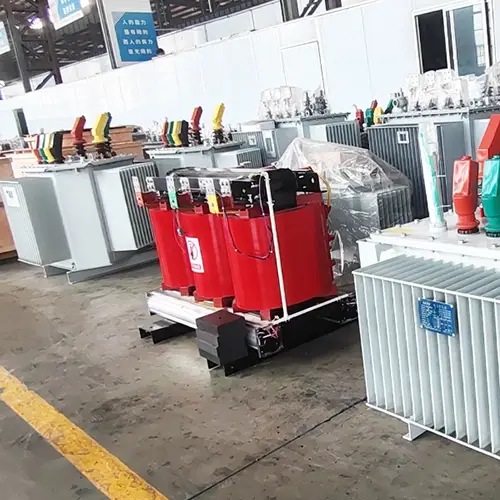

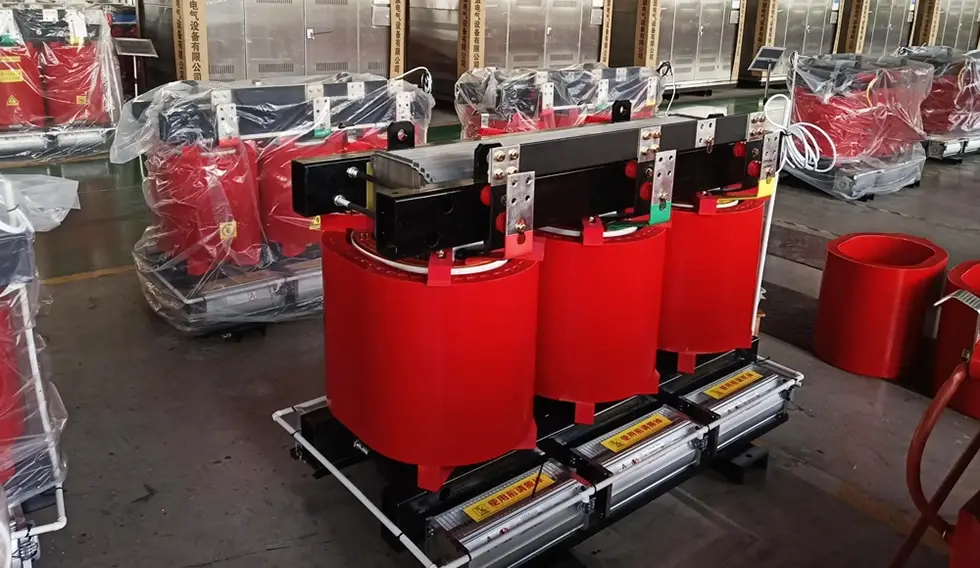

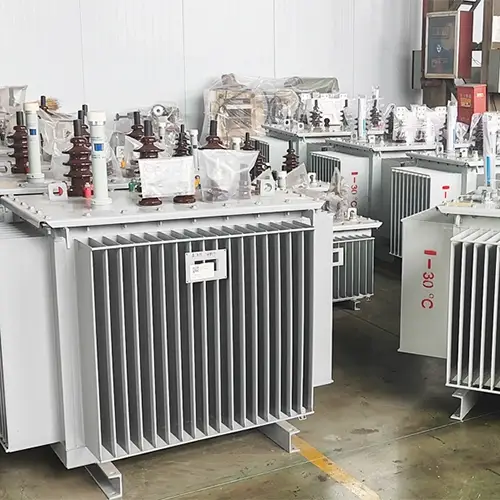

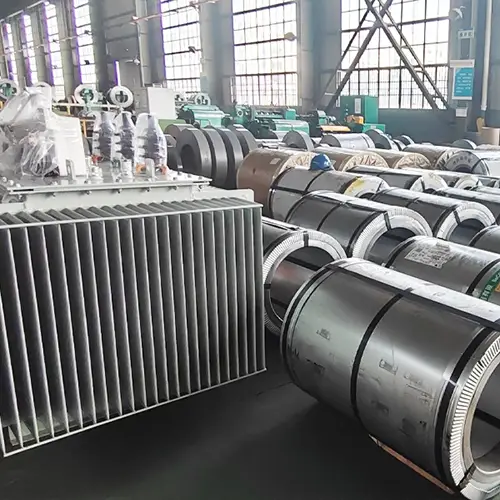

Workshopshow

Veelgestelde vragen (veelgestelde vragen)

Vraag 1: Wat is de maximale capaciteit die beschikbaar is voor uw droge transformatoren uit de 36 kV-serie?

A: Volgens de nationale norm GB/T 10228 bedraagt ​​het conventionele capaciteitsbereik van 36 kV droge transformatoren 30-2500 kVA. De nieuwste versie van GB/T 10228 heeft dit bereik echter uitgebreid tot 25.000 kVA. Grotere capaciteit kan ook worden aangepast op basis van specifieke gebruikersbehoeften.

Vraag 2: Kunnen uw droge transformatoren uit de 36 kV-serie buiten worden geïnstalleerd?

A: Ja, er zijn buitenversies beschikbaar. Er moet echter de juiste beschermingsgraad worden geselecteerd. Normaal gesproken heeft IP00 geen behuizing (gebruik binnenshuis), IP20 beschermt tegen vaste voorwerpen groter dan 12 mm en IP23 biedt bescherming tegen regen en sneeuw. Voor installatie buitenshuis wordt IP23 of hoger met een extra beschermende behuizing aanbevolen.

Vraag 3: Hoe worden uw droge transformatoren uit de 36 kV-serie gekoeld, en in hoeverre kan geforceerde luchtkoeling hun output verhogen?

A: De koelmethoden kunnen worden onderverdeeld innatuurlijke luchtkoeling (AN)Engeforceerde luchtkoeling (AF). Onder natuurlijke luchtkoelingsomstandigheden kan de transformator continu op zijn nominale capaciteit werken. Geforceerde luchtkoeling kan de uitgangscapaciteit tot 50% verhogen en is geschikt voor intermitterende overbelasting.

Vraag 4: Hoe worden de energie-efficiëntieniveaus geclassificeerd voor droge transformatoren uit de Cotenele 36kV-serie?

A: Volgens de nationale norm GB 20052-2024 "Minimaal toegestane waarden en energie-efficiëntieklassen voor stroomtransformatoren", zijn onze droge transformatoren uit de 36 kV-serie onderverdeeld in drie energie-efficiëntieklassen:Graad I, Graad II en Graad III. Graad I is het hoogste niveau met het laagste verlies. Door een hoger energie-efficiëntieniveau te kiezen, kunnen de bedrijfskosten op de lange termijn aanzienlijk worden verlaagd.

Vraag 5: Wat zijn de belangrijkste verschillen tussen een droge transformator van 36 kV en een droge transformator van 10 kV?

A: Het belangrijkste verschil ligt in het spanningsniveau. De hoogspanningswaarde van de 36 kV-transformator is 36 kV, die rechtstreeks kan worden geleverd vanuit het 36 kV-elektriciteitsnet, waardoor een tussenstation van 10 kV wordt geëlimineerd en de investerings- en onderhoudskosten van het systeem worden verlaagd. Bovendien vereist het 36kV-niveau een hogere isolatiesterkte, grotere elektrische afstanden en langere kruipafstanden, waardoor de ontwerp- en productiekosten zullen stijgen. De droge transformator van 10 kV wordt vaker gebruikt in conventionele distributiesystemen.
