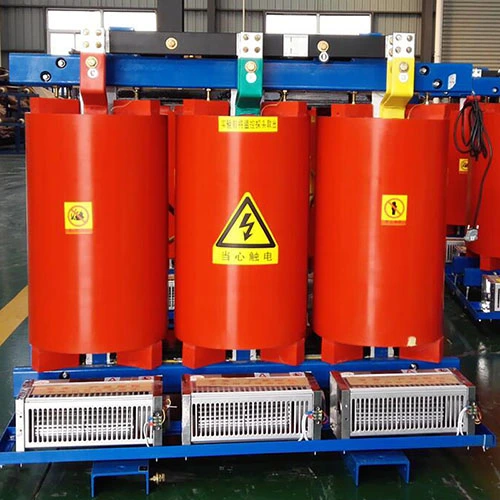

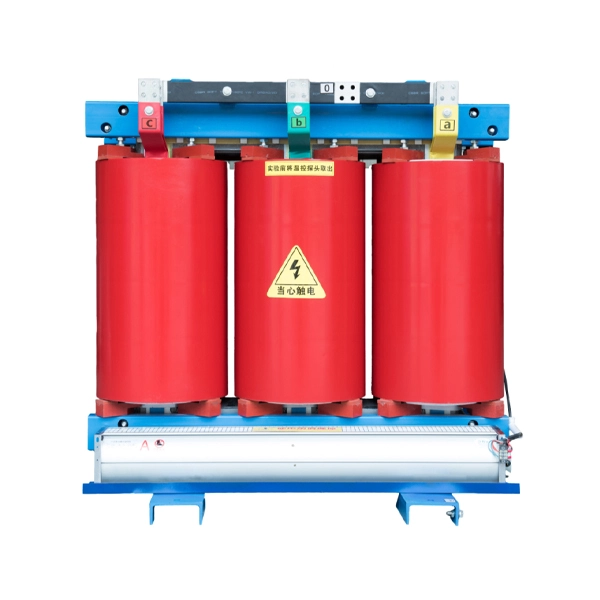

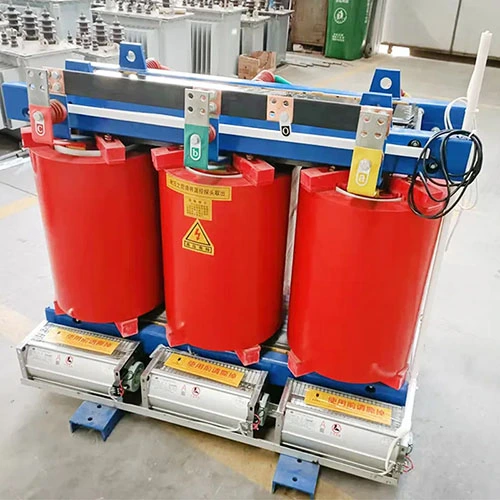

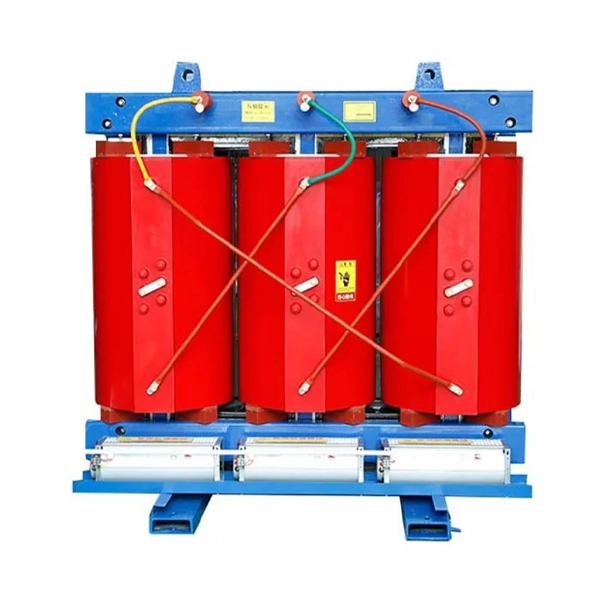

10KV droge stroomverdelingstransformator voor binnen

Cotenele is een bekende transformatorfabrikant in China. Ons10KV droge stroomverdelingstransformator voor binnenheeft aanzienlijke voordelen, waarondervlamvertraging, brandwerendheid, explosiebestendigheid, onderhoudsvrije werking, vervuilingsvrije prestaties en compacte structuur. Met volledig omsloten ingekapselde wikkelingen kunnen ze direct op het laadcentrum worden geïnstalleerd. Dankzij een wetenschappelijk verantwoord ontwerp en geavanceerde giettechnieken beschikt de SC (B)-serie droge transformator van epoxyharslage gedeeltelijke ontladingsniveaus, laag bedrijfsgeluid en uitstekend warmteafvoervermogen. Onder geforceerde luchtkoeling kunnen ze gedurende langere perioden continu werken op 125% van de nominale belasting. Elke unit is uitgerust met een intelligente temperatuurregelaar die storingsalarmen, waarschuwingen over te hoge temperaturen, uitschakeling bij te hoge temperatuur en black-box-opnamefuncties biedt. Via eenRS485 seriële interfacekunnen onze droge transformatoren worden aangesloten op een computer voor gecentraliseerde monitoring en controle.

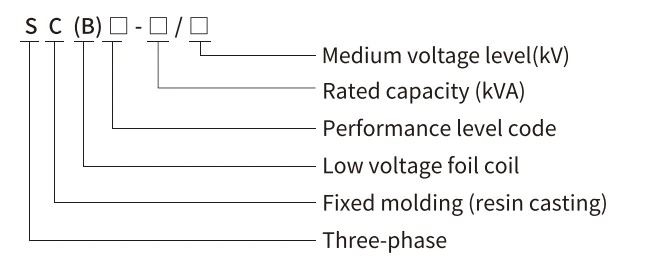

Model en betekenissen

Belangrijkste technische parameters

SCB11-30~2500/10kV Transformator Technische Parameter

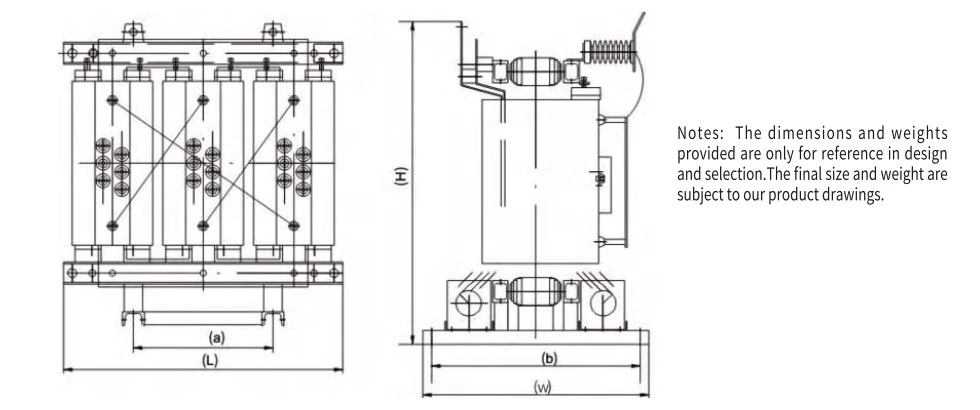

SCB11-30~2500/10kV Transformatorafmetingen

SCB12-30~2500/10kV Transformator Technische Parameter

SCB12-30~2500/10kV Transformatorafmetingen

SCB13-30~2500/10kV Transformator Technische Parameter

SCB13-30~2500/10kV Transformatorafmetingen

Interne structuur

Om de beste elektrische prestaties, mechanische sterkte en thermisch beheer te bereiken, bestaat de interne structuur van een droge transformator uit meerdere belangrijke componenten, die allemaal zorgvuldig moeten worden ontworpen.

1. Magnetische kern

Het belangrijkste materiaal van de magnetische kern van een droge transformator is over het algemeengelamineerd elektrisch staal (siliciumstaal)of andere ferromagnetische materialen, die wervelstroomverlies en hysteresisverlies kunnen verminderen. De vorm van de magnetische kern kan rechthoekig, rond of elliptisch zijn, enz.

2. Wikkelingen

De wikkelingen van een droge transformator bestaan ​​uit:primaire en secundaire wikkelingen, meestal gemaakt van koperen of aluminium geleiders. Hoewel koper een superieure geleidbaarheid heeft ten opzichte van aluminium, kiezen sommige klanten vaak voor aluminium geleiders voor hun wikkelingen om kosten te besparen.

3. Isolatiesysteem

Het isolatiesysteem van een droge transformator zorgt voor elektrische isolatie en mechanische ondersteuning voor de wikkelingen, waaronder voornamelijk:

Inkapseling van epoxyhars (giethars):De wikkelingen zijn volledig afgedicht met epoxyhars, wat een goede bescherming kan bieden tegen vocht, stof en mechanische belasting.

Vacuümdrukimpregnatie (VPI):De wikkelingen zijn onder vacuüm en druk geïmpregneerd met klasse H polyesterhars. Deze rol is bedoeld voor het verbeteren van de diëlektrische sterkte, mechanische sterkte en thermische stabiliteit van de droge transformator.

Vacuümdrukinkapseling (VPE):Wikkelingen hebben een dikkere isolatielaag dan VPI.

4. Klemstructuur

De klemstructuur wordt meestal gebruikt om de wikkelingen en de kernconstructie vast te zetten, en kan voor de mechanische sterkte zorgen en voor een goede uitlijning zorgen, waarbij koelkanalen of openingen voor luchtcirculatie kunnen worden opgenomen.

5. Behuizing

Alle componenten zijn in een behuizing gemonteerd en de behuizingen zijn onderverdeeldgeventileerd, niet-geventileerd of afgedicht, gebaseerd op de applicatieomgeving. De geventileerde behuizingen maken natuurlijke of geforceerde luchtcirculatie mogelijk voor koeling, terwijl niet-geventileerde ontwerpen worden gebruikt in omgevingen met geleidende, corrosieve of brandbare materialen.

Productvoordelen

1. Veiligheidsvoordelen

Verminderd brandgevaar:De droge transformatoren bevatten geen brandbare isolatieolie en kennen geen brand- en explosierisico's.

Zelfdovende eigenschappen:Vaste isolatiematerialen van de droge transformatoren zijn inherent vlamvertragend.

Geen uitstoot van giftige gassen:Onder boogomstandigheden zullen de droge transformatoren geen gevaarlijke gassen vrijgeven.

2. Milieuvoordelen

Milieuvriendelijk:Omdat de droge transformator geen olie lekt of morst, kan dit de zorgen over grondwaterverontreiniging wegnemen.

Recyclebaar:Tot 90% van de materialen van de droge transformatoren zijn aan het einde van hun levensduur recyclebaar.

Geen speciale insluiting vereist:Voor de droge transformatoren hoeft u geen lekvrij verzamelzwembad te installeren.

3. Operationele voordelen

Deze droge transformatoren vereisenvrijwel geen onderhoud--- geen vloeistoftesten of oliefiltratie, slechts af en toe een visuele inspectie --- en bogen op eenverlengde levensduur van meer dan 20 jaar. Vanwege minder locatiebeperkingen en het ontbreken van grondwaterbeschermingsmaatregelen hebben droge transformatoren lagere installatiekosten. En ze kunnen direct dichtbij de daadwerkelijke laadlocatie worden geïnstalleerd, waardoor lijnverliezen aanzienlijk kunnen worden verminderd.

4. Applicatieflexibiliteit

Droge transformatoren kunnen worden geïnstalleerd en toegepast op binnenlocaties met hoge brandveiligheidseisen. Tegelijkertijd zijn hun volledig gesloten behuizingen bestand tegen het risico van onderdompeling in water in overstromingsgevoelige gebieden. Het vochtbestendige isolatiesysteem van droge transformatoren zorgt niet alleen voor stabiele elektrische prestaties in omgevingen met een hoge luchtvochtigheid, maar voorkomt ook effectief condensatie.

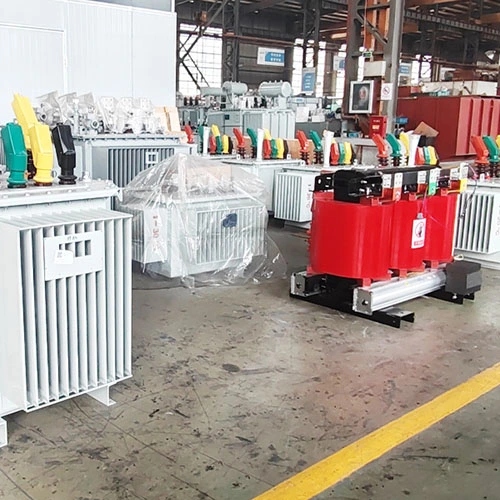

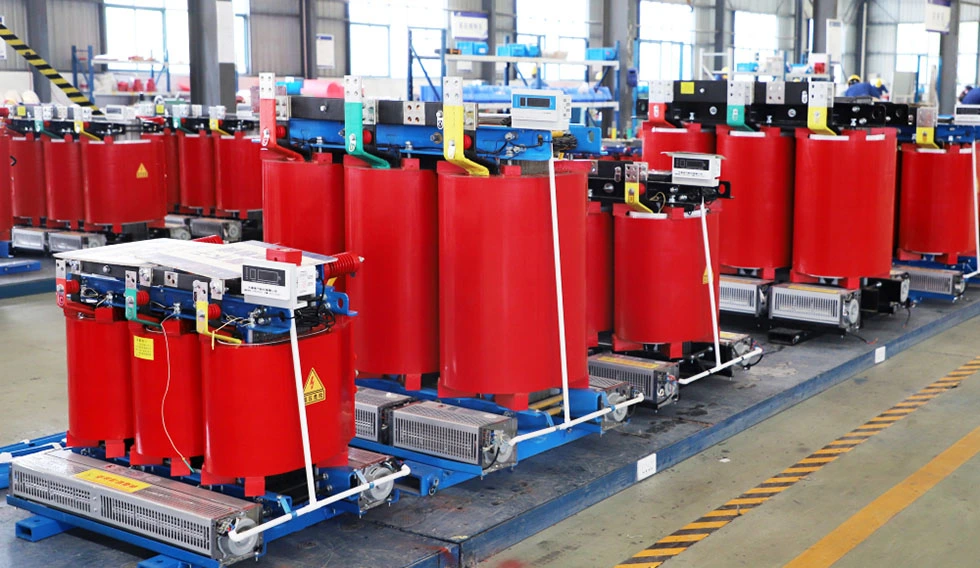

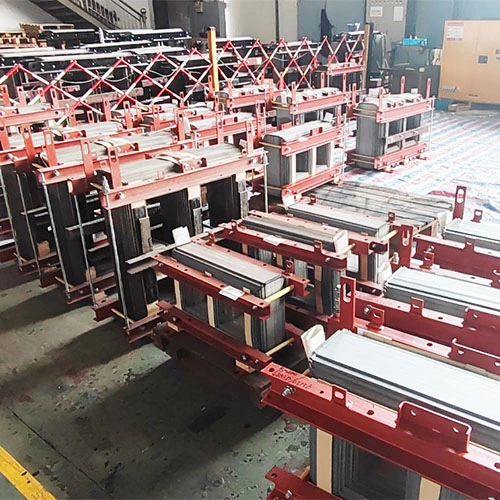

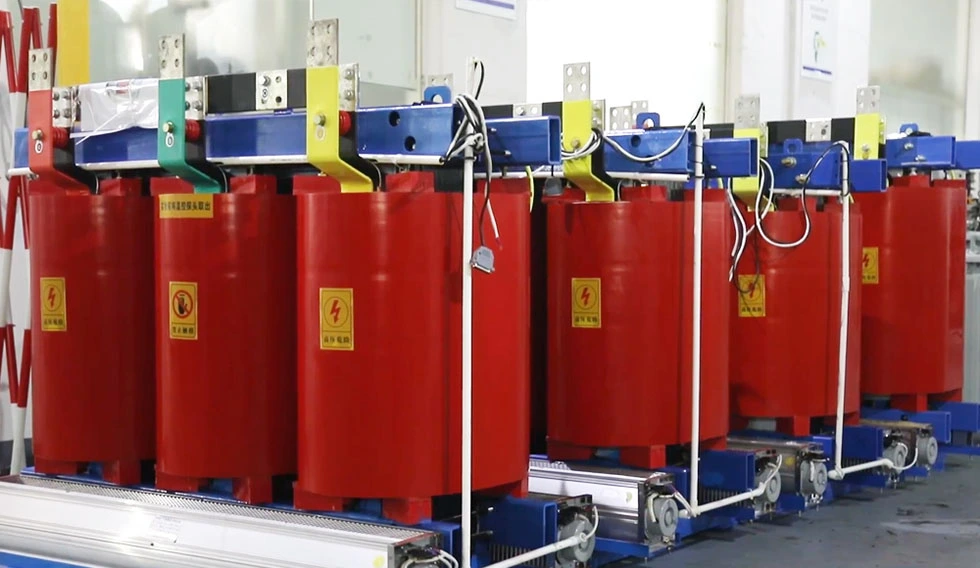

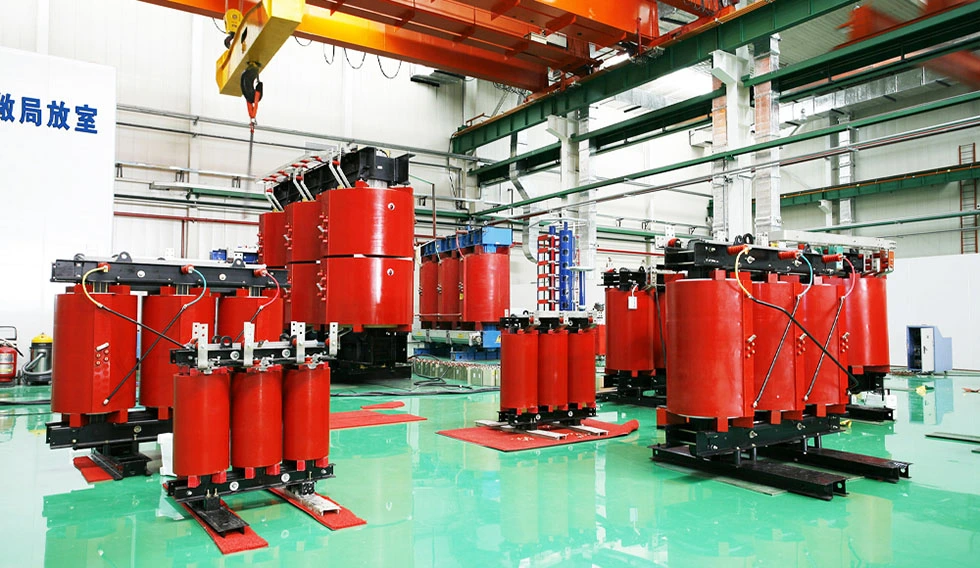

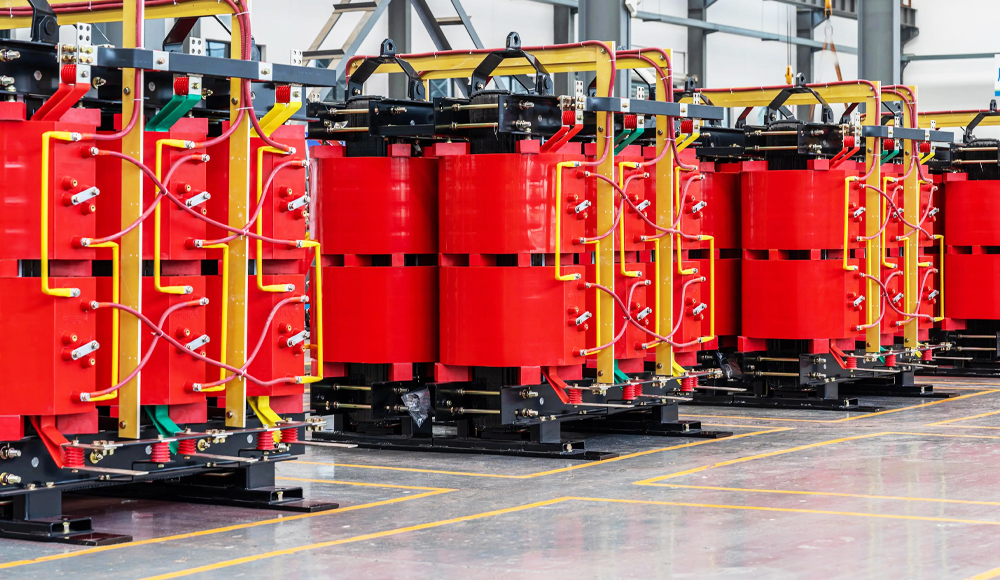

Workshopshow

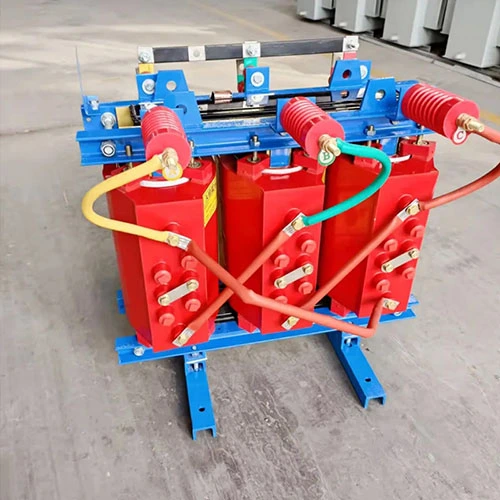

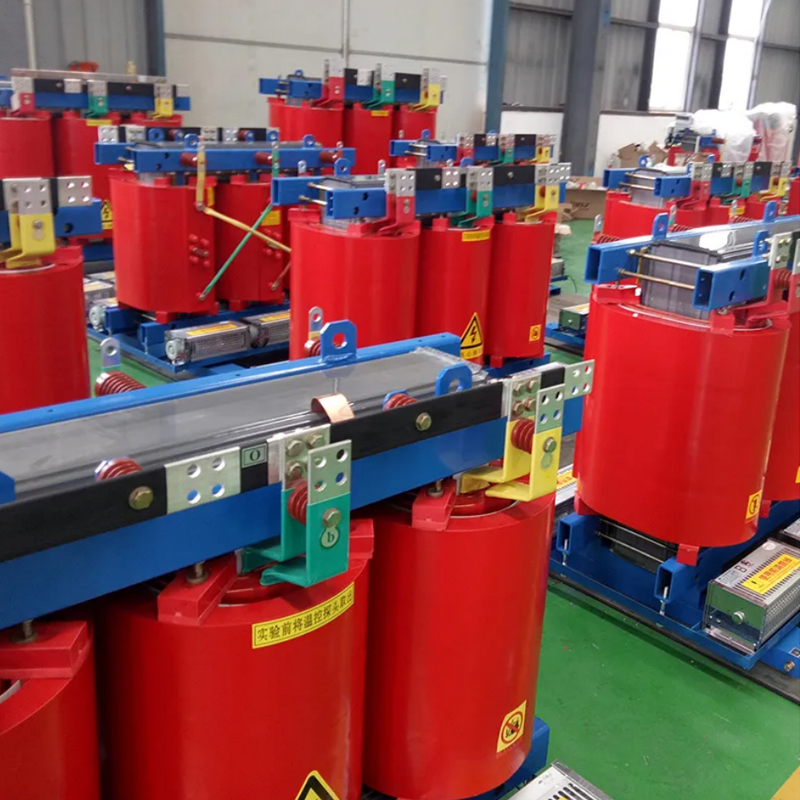

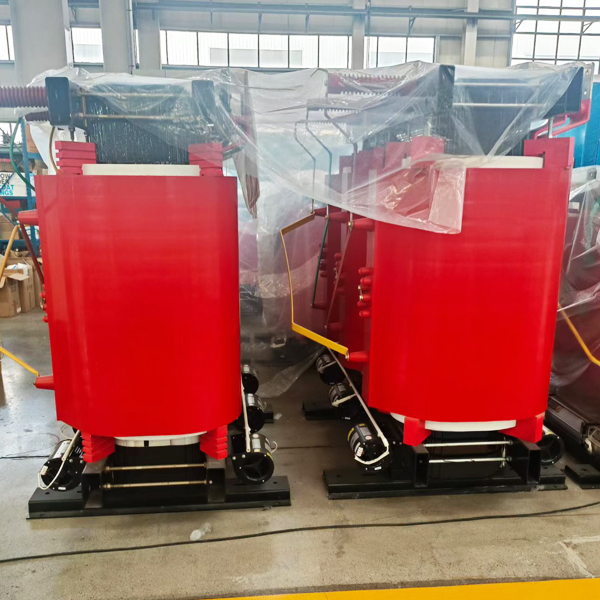

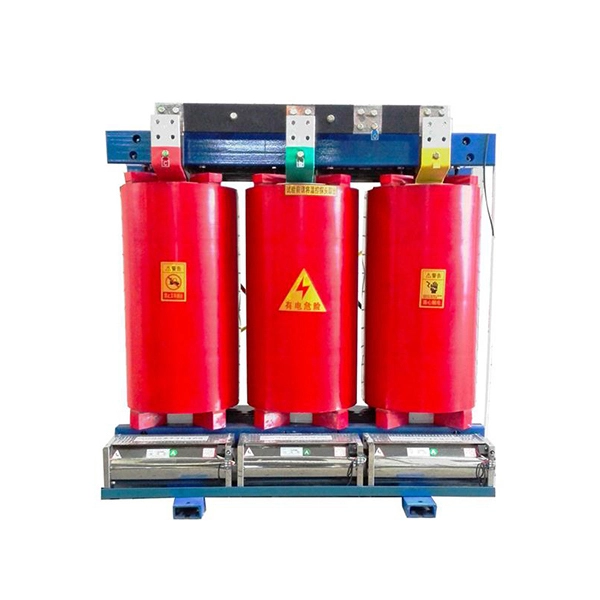

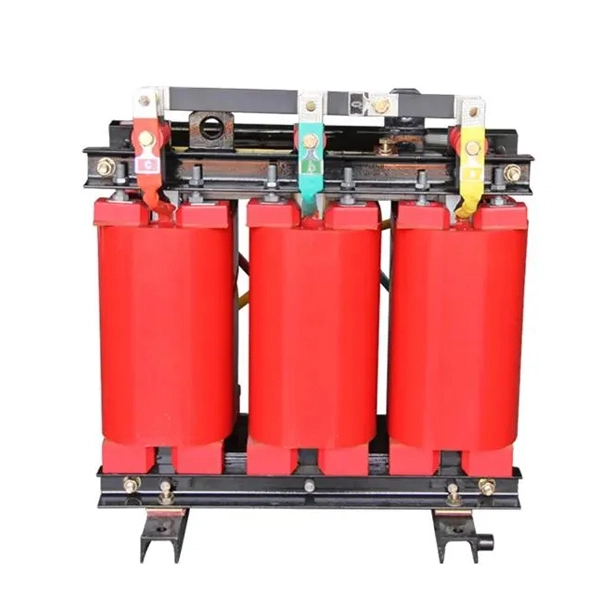

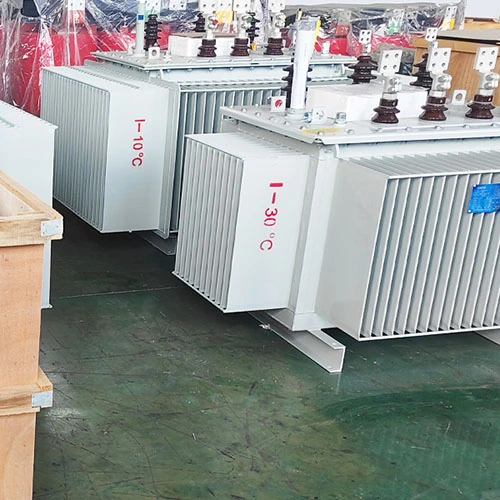

Productshow
