Met welke factoren moeten ingenieurs rekening houden bij het selecteren van middenspanningsschakelaars?

Inleiding: een beslissing die decennia lang nagalmt

Het selecteren van middenspanningsborden is geen transactie. Het is een ontwerpbeslissing die de elektrische veiligheid, de operationele flexibiliteit en het onderhoudsbudget van een faciliteit gedurende twintig tot dertig jaar zal bepalen. In tegenstelling tot componenten die tijdens een routinematige uitschakeling kunnen worden verwisseld, zijn schakelapparatuur structureel. Zodra de rails zijn geïnstalleerd, de panelen aan elkaar zijn vastgeschroefd en de kabels zijn aangesloten, wordt het wijzigen van de apparatuurconfiguratie een groot investeringsproject.

Maar onder de druk van projectdeadlines wordt de selectie van schakelapparatuur vaak beperkt tot het controleren van een paar parameters op een datasheet en het vergelijken van prijzen. Deze benadering gaat voorbij aan de factoren die daadwerkelijk bepalen of de apparatuur gedurende zijn levensduur betrouwbaar zal presteren, aan de evoluerende regelgeving zal blijven voldoen en zich zal aanpassen aan veranderingen in het elektrische belastingsprofiel van de faciliteit.

Dit artikel identificeert de factoren waarmee ervaren ingenieurs rekening houden bij het selecteren van middenspanningsschakelaars – niet alleen de parameters die op een typeplaatje verschijnen, maar de operationele, regelgevende en levenscyclusoverwegingen die een specificatie scheiden die presteert van een specificatie die later problemen veroorzaakt.

Factor één: de toepassing begrijpen voordat u naar apparatuur kijkt

De meest voorkomende fout bij de selectie van schakelapparatuur is het starten met de apparatuurcatalogus voordat de toepassing volledig wordt begrepen. De juiste volgorde begint met een duidelijke definitie van wat de schakelapparatuur moet doen, en niet alleen wat deze moet weerstaan.

Een inkomende feeder die een nutstransformator bedient, stelt fundamenteel andere eisen dan een uitgaande feeder die een grote motor voedt. De binnenkomende stroomonderbreker ondergaat relatief weinig handelingen, maar moet coördineren met de stroomopwaartse nutsvoorzieningen. De motoraanvoer ziet regelmatig starten en stoppen, heeft mogelijk overspanningsbeveiliging nodig en heeft een beveiligingsschema nodig dat onderscheid maakt tussen starten en een echte fout. Het specificeren van dezelfde onderbreker voor beide toepassingen zonder rekening te houden met deze verschillen leidt tot hinderlijke uitschakelingen, overmatig onderhoud of onvoldoende bescherming.

De besturingsomgeving bepaalt ook de specificatie. Binneninstallaties in schone, klimaatgecontroleerde elektrische ruimtes maken apparatuurontwerpen mogelijk die snel zouden falen in buiten- of zware industriële omgevingen. Een schakelpaneel dat geschikt is voor de elektrische ruimte van een datacenter, heeft met zijn stabiele temperatuur en lage luchtvochtigheid niet dezelfde specificaties als een paneel dat bestemd is voor een offshore-platform of een zonne-energie-installatie in de woestijn. Condensatie, zoutnevel, stof in de lucht en extreme temperatuurschommelingen stellen elk ontwerpvereisten waaraan de specificatie moet voldoen.

De engineeringuren die besteed worden aan het definiëren van de applicatie voordat het zoeken naar apparatuur begint, zijn nooit verspilde uren. Ze zijn de goedkoopste verzekering tegen een specificatiefout die zich gedurende tientallen jaren van gebruik kan verergeren.

Factor twee: de kernschakeltechnologie

De keuze van de technologie voor stroomonderbrekers bepaalt het fundamentele karakter van de schakelapparatuur: het onderhoudsprofiel, de veiligheidskenmerken en de ecologische voetafdruk.

Vacuümstroomonderbrekers zijn de standaard geworden voor middenspanningstoepassingen van 3,3 kV tot 40,5 kV. De redenen zijn goed gedocumenteerd: de vacuümonderbreker dooft de boog in een afgesloten keramische fles die gedurende zijn gehele levensduur geen onderhoud behoeft. Er is geen olie om te testen, filteren of vervangen. Er hoeft geen gas te lekken of te controleren. De onderbreker staat onverschillig tegenover de bron van de foutstroom die hij moet onderbreken, waardoor hij zeer geschikt is voor netwerken met een hoge penetratie van hernieuwbare energie, waar de foutkenmerken kunnen verschillen van traditionele synchrone opwekking.

SF₆-stroomonderbrekers, ooit gebruikelijk in middenspanningstoepassingen, zijn nu op hun retour. De EU-F-gasverordening heeft nieuwe SF₆-schakelapparatuur tot 24 kV van de Europese markt verboden, en soortgelijke beperkingen worden wereldwijd steeds groter. Zelfs daar waar de regelgeving nog niet van kracht is, is de richting van het beleid duidelijk. Het specificeren van SF₆-apparatuur vandaag de dag zorgt voor een toekomstige nalevingsverplichting en stijgende operationele kosten voor gasbehandeling, lekdetectie en uiteindelijk herstel aan het einde van de levensduur.

De praktische vraag voor ingenieurs is niet of ze voor vacuümonderbreking moeten kiezen; dat debat is grotendeels beslecht. De vraag is welk specifiek ontwerp van vacuümstroomonderbrekers en welke fabrikant het beste voldoet aan de eisen van het project op het gebied van mechanisch uithoudingsvermogen, onderbrekingsvermogen en compatibiliteit met de gekozen paneelconfiguratie.

Factor drie: nominale parameters en hun marges

De nominale parameters op een datasheet van een schakelapparaat (spanning, stroom, kortsluitvermogen) zijn de minimale toegangscriteria. Wat een robuuste specificatie onderscheidt van een marginale specificatie is de marge tussen de nominale waarde en de werkelijke bedrijfstoestand.

De nominale spanning moet hoger zijn dan de nominale systeemspanning, rekening houdend met tijdelijke overspanningen tijdens fouten of schakelgebeurtenissen. Een 12 kV-systeem kan transiënte spanningen zien die aanzienlijk hoger zijn dan de nominale waarde. De stroomfrequentie- en bliksemweerstandsspanning van de schakelapparatuur moeten met een marge aan deze omstandigheden voldoen en niet alleen aan de minimumnorm voldoen.

De nominale continue stroom verdient bijzondere aandacht omdat deze vaak ondergespecificeerd is. De classificatie op het typeplaatje gaat uit van specifieke omgevingsomstandigheden – doorgaans maximaal 40°C, met een hoogteplafond van 1000 meter. Als de installatie zich in een gebied bevindt waar de omgevingstemperatuur regelmatig hoger is dan 40°C, of ​​op een hoogte boven de 1000 meter waar dunnere lucht de koelefficiëntie vermindert, moet de nominale stroom worden verlaagd. Een stroomonderbreker van 1250 A, geïnstalleerd op 3000 meter, kan mogelijk slechts 1050 A continu dragen. Als de belasting onder standaardomstandigheden dicht bij de nominale capaciteit ligt, overschrijdt deze de verminderde capaciteit onder feitelijke omstandigheden op de locatie.

Het kortsluituitschakelvermogen moet worden vergeleken met het berekende foutniveau op het installatiepunt, en niet met een standaardwaarde uit een eerdere projectspecificatie. Stedelijke netwerken met een hoge belastingsdichtheid en meerdere transformatorverbindingen kunnen foutniveaus veroorzaken die ingenieurs verrassen die gewend zijn aan minder dicht met elkaar verbonden systemen. Een kortsluitonderzoek uitgevoerd voor de specifieke installatie, waarbij gebruik wordt gemaakt van de huidige systeemgegevens en de verwachte toekomstige opwekking, is de enige betrouwbare basis voor het specificeren van deze parameter.

Kortstondige weerstandsstroom (de stroom die de onderbreker gedurende een bepaalde tijd in de gesloten positie moet dragen terwijl een stroomafwaarts apparaat de fout opheft) is even belangrijk voor selectieve coördinatie. Als het de bedoeling is dat een feederbreker door een breuk rijdt terwijl een stroomopwaartse breker uitschakelt, moet de kortetermijnclassificatie aan die vereiste voldoen. Het over het hoofd zien van deze parameter leidt tot opeenvolgende trips en onnodige verlenging van de uitval.

Factor vier: Isolatiemedium en milieuconformiteit

Het medium dat zorgt voor diëlektrische isolatie tussen fasen en naar aarde is een beslissing geworden met regelgevende, omgevings- en operationele dimensies die veel verder gaan dan alleen elektrische prestaties.

Luchtgeïsoleerde schakelapparatuur blijft de eenvoudigste en meest gebruikte technologie. Het gebruikt omgevingslucht als isolatiemedium, waarbij de fysieke speling tussen de fasen voor de diëlektrische sterkte zorgt. Luchtisolatie is algemeen bekend, vereist geen speciale behandeling en brengt geen milieuaansprakelijkheid met zich mee. De wisselwerking is de grootte: luchtgeïsoleerde panelen zijn groter dan gasgeïsoleerde equivalenten, wat van belang is in toepassingen waar de ruimte beperkt of duur is.

Gasgeïsoleerde SF₆-schakelapparatuur, die tientallen jaren lang compacte middenspanningsinstallaties domineerde, wordt nu door regelgeving uitgefaseerd. Voor nieuwe projecten in Europese en andere gereguleerde markten is SF₆ geen optie voor apparatuur tot 24 kV. Zelfs voor hogere spanningsklassen is de beleidsrichting duidelijk. Ingenieurs moeten SF₆-vrije alternatieven specificeren, tenzij een specifieke vrijstelling van toepassing is en is geverifieerd.

Droge lucht en stikstofisolatie zijn naar voren gekomen als de belangrijkste vervangingen voor SF₆ in gasgeïsoleerde apparatuur. Beide gassen hebben geen aardopwarmingsvermogen. Beide zijn niet giftig en vereisen geen speciale behandeling aan het einde van de levensduur. De afgedichte roestvrijstalen tank die wordt gebruikt in moderne droge lucht- of N₂-geïsoleerde schakelapparatuur, wordt in de fabriek gevuld en levenslang afgedicht: geen drukbewaking, geen bijvullen en geen gasgerelateerd onderhoud gedurende de gehele levensduur van de apparatuur.

Solide isolatie, waarbij gebruik wordt gemaakt van epoxyhars-inkapseling van onder spanning staande onderdelen, biedt nog een SF₆-vrij traject. Het elimineert gas volledig, wat het aantrekkelijk maakt voor veeleisende omgevingen en installaties met beperkte ruimte. Het nadeel is dat solide geïsoleerde ontwerpen minder flexibel zijn wanneer herconfiguratie nodig is.

Voor ingenieurs die vandaag de dag schakelapparatuur specificeren, wordt de beslissing over het isolatiemedium steeds eenvoudiger: kies een SF₆-vrije technologie, verifieer dat de fabrikant de typetesten volgens de toepasselijke IEC-normen heeft voltooid en bevestig dat het documentatiepakket claims inzake milieuconformiteit ondersteunt.

Factor vijf: vaste versus uittrekbare configuratie

De keuze tussen vaste en uittrekbare constructie is in wezen een beslissing over hoe het onderhoud zal worden uitgevoerd gedurende de levensduur van de apparatuur.

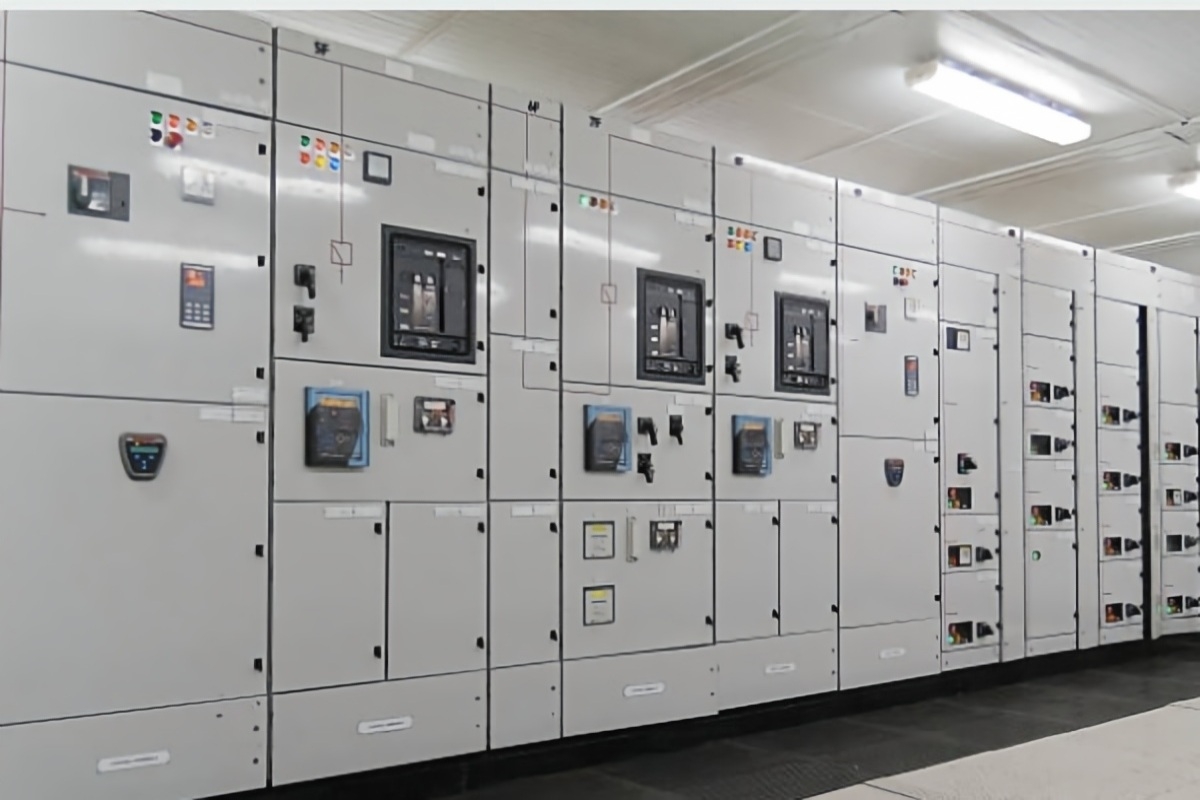

Vaste schakelapparatuur heeft stroomonderbrekers en schakelaars die permanent in het paneel zijn gemonteerd. Het is eenvoudiger qua ontwerp, lager qua initiële kosten en vereist minder mechanische componenten die kunnen falen. Het nadeel is dat voor elk onderhoud aan het schakelapparaat het gehele busgedeelte moet worden uitgeschakeld. Voor faciliteiten waar uitvalperioden beschikbaar zijn en de kosten van uitval beheersbaar zijn, kunnen vaste schakelapparatuur een geschikte keuze zijn.

Met een uittrekbaar schakelapparaat wordt de stroomonderbreker op een vrachtwagen gemonteerd die in en uit het paneel kan worden geplaatst. Wanneer de onderbreker zich in de aangesloten positie bevindt, is deze volledig gekoppeld aan de primaire en secundaire circuits. Het kan worden uitgetrokken naar een testpositie waar het primaire circuit is losgekoppeld, maar de secundaire circuits aangesloten blijven voor testen. Het kan volledig worden teruggetrokken naar een geïsoleerde positie voor onderhoud of vervanging. Met deze configuratie kan een onderbreker worden onderhouden of vervangen zonder dat de stroomrail wordt uitgeschakeld, wat van cruciaal belang is in faciliteiten waar stilstand extreem duur is of waar continu bedrijf contractueel vereist is.

De uittrekbare configuratie stelt aanvullende mechanische eisen. De truck moet precies uitgelijnd zijn met het paneel. De primaire contacten moeten met een consistente contactdruk in contact komen. De mechanische vergrendelingen die verkeerde bediening voorkomen (het in stand houden van een gesloten breker, het sluiten van een breker in een tussenpositie) moeten gedurende duizenden handelingen betrouwbaar functioneren. Dit zijn geen kenmerken die kunnen worden geverifieerd vanaf een foto. Ze vereisen productieprecisie die voortkomt uit ervaring en kwaliteitscontrolediscipline.

Voor kritische toepassingen (datacenters, industriële installaties met continue processen, ziekenhuizen) is de uittrekbare configuratie doorgaans de juiste keuze, ondanks de hogere initiële kosten. De mogelijkheid om een ​​stroomonderbreker te onderhouden of te vervangen zonder de bus uit te schakelen, is een mogelijkheid die zichzelf terugbetaalt zodra deze voor de eerste keer wordt gebruikt.

Factor zes: bescherming, controle en communicatie

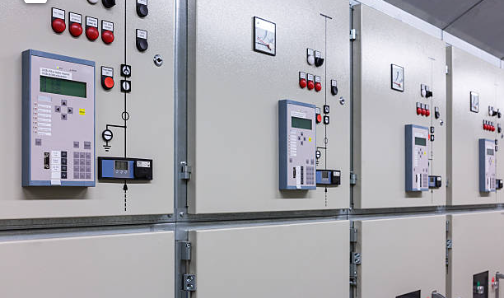

Een stroomonderbreker zonder beveiligingsrelais is een schakelaar zonder intelligentie. De selectie van beveiligings-, besturings- en communicatiesystemen is net zo belangrijk als de selectie van de onderbreker zelf.

Moderne numerieke beveiligingsrelais bieden mogelijkheden die veel verder gaan dan de basisbeveiliging tegen overstroom en aardfouten. Ze kunnen onderscheid maken tussen verschillende fouttypen, golfvormrecords opslaan voor analyse na de gebeurtenis en communiceren met stroomopwaartse SCADA- of energiebeheersystemen via IEC 61850, Modbus of andere protocollen. Voor een ingenieur is het specificeren van een relais met de juiste beveiligingsfuncties voor de toepassing (motorbeveiliging, transformatordifferentieel, voedingsbeheer) een taak die inzicht vereist in zowel de te beveiligen apparatuur als de configuratieopties van het relais.

De communicatie-interface wordt steeds belangrijker. Een schakelpaneel dat zijn eigen status (onderbrekerpositie, beveiligingsgebeurtenissen, toestand van de apparatuur) kan rapporteren, vermindert de noodzaak voor fysieke inspectie en maakt toestandgebaseerd onderhoud mogelijk. Voor een nutsbedrijf met honderden substations, of een datacenteroperator die meerdere faciliteiten beheert, verlaagt deze mogelijkheid direct de operationele kosten.

Hulpkracht voor bescherming en controle moet zorgvuldig worden overwogen. De meeste moderne beveiligingsrelais en uitschakelspoelen werken op gelijkstroom, doorgaans 110 V of 220 V gelijkstroom, geleverd door een stationbatterijsysteem. De batterij, de oplader en het DC-verdeelpaneel vormen een integraal onderdeel van het beveiligingsschema. Als de batterij van het station uitvalt, verliezen de beveiligingsrelais stroom en zullen de onderbrekers niet uitschakelen bij een fout. Dit is geen hypothetisch scenario; het heeft incidenten in de echte wereld veroorzaakt waarbij een fout onopgelost bleef omdat het beveiligingssysteem donker was.

Factor zeven: railconfiguratie en systeemarchitectuur

De opstelling van de rails binnen de schakelinrichting bepaalt hoe de stroom door het systeem stroomt en hoe het systeem zich gedraagt ​​wanneer een component uitvalt.

Een enkele rail is de eenvoudigste en goedkoopste configuratie. Alle inkomende en uitgaande feeders worden aangesloten op één gemeenschappelijke bus. Als de bus uitvalt of de enkele binnenkomende transformator uitvalt, verliezen alle aangesloten belastingen stroom. Deze configuratie is geschikt als de gevolgen van een totale uitval draaglijk zijn.

Een gesegmenteerde busbar voegt een buskoppelaar-stroomonderbreker toe die de bus in twee onafhankelijk gevoede secties kan splitsen. Als één transformator of busdeel uitvalt, sluit de koppelaar en voedt de gezonde transformator beide secties. Tijdens de overdracht ervaren de belastingen een korte onderbreking. Dit is de meest gebruikelijke configuratie voor installaties met gemiddelde complexiteit.

Een hoofd-verbindings-hoofdconfiguratie maakt gebruik van twee onafhankelijke bussecties, elk met een eigen inkomende hoofdonderbreker en transformator, met daartussen een normaal open verbindingsonderbreker. Automatische overdrachtssystemen kunnen de tiebreak binnen enkele seconden sluiten nadat aan beide kanten een aanbodverlies wordt gedetecteerd. Deze configuratie biedt een hogere betrouwbaarheid en is standaard voor kritieke faciliteiten.

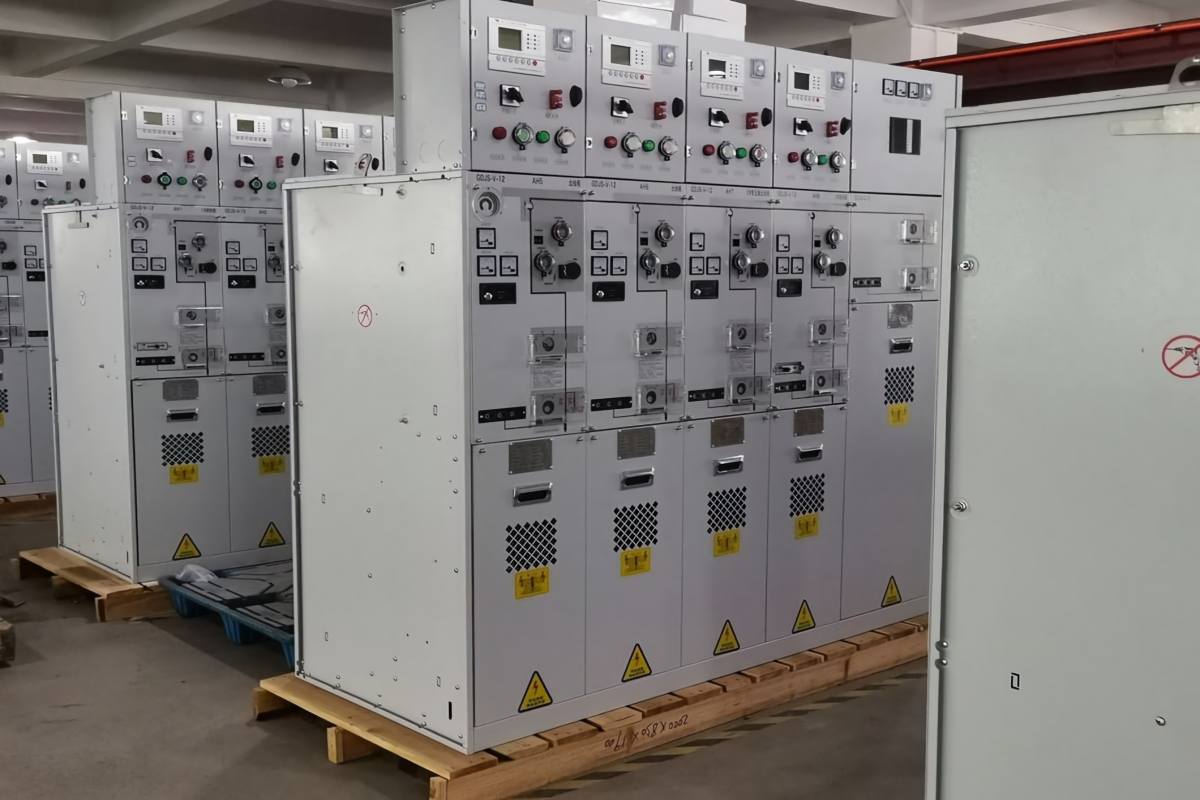

Een ringhoofdeenheidconfiguratie verbindt meerdere schakelpanelen in een gesloten lus. Stroom kan in beide richtingen rond de ring stromen. Een kabelfout tussen twee panelen kan worden geïsoleerd zonder de voeding van een belasting te onderbreken. Deze configuratie is de standaard voor stedelijke distributienetwerken, universiteitscampussen en collectorsystemen voor windparken.

De railconfiguratie moet worden geselecteerd op basis van de betrouwbaarheidseisen van de faciliteit, en niet op basis van een standaardspecificatie die is overgenomen uit een eerder project. Een betrouwbaarheidsanalyse waarbij rekening wordt gehouden met de kosten van stilstand, de kans op defecten aan componenten en de tijd die nodig is voor reparatie of vervanging, biedt een rationele basis voor deze beslissing.

Factor Acht: Naleving van normen en documentatie

Typetesten volgens IEC 62271-200 zijn de minimumvereiste voor middenspanningsschakelaars op internationale markten. Maar 'typegetest' is een term die losjes wordt gebruikt. De vraag die ingenieurs zich moeten stellen is niet 'is deze apparatuur typegetest', maar 'kun je nu meteen de volledige typetestrapporten van een onafhankelijk IEC-geaccrediteerd laboratorium verstrekken?'

Een fabrikant die het volledige testprogramma heeft doorlopen, deelt de certificaten zonder aarzeling. Een fabrikant die uitdrukkingen gebruikt als "ontwerp geverifieerd volgens IEC-normen" of "testrapporten in uitvoering" communiceert dat het papierwerk nog niet bestaat. Voor projecten waarbij de apparatuur wordt beoordeeld door een adviseur of een nutsingenieur, is dit onderscheid van belang.

Naast typetesten maakt het documentatiepakket dat bij de schakelapparatuur wordt geleverd, deel uit van het product. Routinematige testrapporten van de fabriek voor elk paneel. Een verklaring van overeenstemming met de toepasselijke regelgeving. Een referentielijst van installaties. Voor Europese projecten: documentatie waaruit blijkt dat wordt voldaan aan de EU F-gasverordening als de apparatuur SF₆-vrij is. Deze documenten moeten beschikbaar zijn in de aanbestedingsfase, en niet nadat de bestelling is geplaatst. Een leverancier die ze in de onderzoeksfase niet kan leveren, zal ze waarschijnlijk later waarschijnlijk niet snel produceren.

Factor negen: de capaciteiten van de fabrikant en ondersteuning op lange termijn

Schakelapparatuur is geen handelsartikel. De technische capaciteiten van de fabrikant, de kwaliteitscontrolediscipline en de langetermijnbetrokkenheid bij de productlijn zijn rechtstreeks van invloed op de prestaties van de apparatuur en de beschikbaarheid van ondersteuning gedurende de levensduur ervan.

De productiekwaliteit komt tot uiting in details die niet zichtbaar zijn in een brochure. De consistentie van paalgietstukken van epoxyhars. De uitlijning van uittrekbare vrachtwagenmechanismen. Het routeren en labelen van besturingsbedrading in het laagspanningscompartiment. Dit zijn procesafhankelijke resultaten die de productiecultuur van de fabrikant weerspiegelen, en niet alleen hun ontwerpcapaciteiten.

Ondersteuning op lange termijn is van belang omdat schakelapparatuur tientallen jaren in gebruik blijft. Beschikbaarheid van reserveonderdelen, technische ondersteuning voor de configuratie van beveiligingsrelais en de mogelijkheid om extra panelen te leveren die passen bij de bestaande installatie: dit zijn overwegingen die jaren na de eerste bestelling belangrijk worden.

Een fabrieksbezoek vertelt een ingenieur meer over een fabrikant dan welk document dan ook. Als u langs de productielijn loopt, worden de gereedschappen, de testprocedures, de kwaliteitscontrolepunten en het algemene organisatieniveau zichtbaar dat de consistentie van de geleverde apparatuur zal bepalen. Als een fabrieksbezoek niet mogelijk is, biedt het vragen om gedetailleerde foto's van de productielijn, testfaciliteiten en recent voltooide bestellingen nuttig inzicht.

Conclusie

Bij het selecteren van middenspanningsschakelapparatuur moet verder gekeken worden dan de datasheet naar de toepassingscontext, de operationele omgeving, het regelgevingskader en de capaciteiten van de fabrikant. De parameters op het typeplaatje vormen het startpunt, niet de finishlijn.

Een ingenieur die de toepassingsvereisten heeft gedefinieerd, de foutniveaus heeft geverifieerd, een isolatietechnologie heeft geselecteerd die voldoet aan de huidige en te verwachten regelgeving, de configuratie heeft gekozen die de onderhoudsfilosofie van de faciliteit ondersteunt, de beveiligings- en communicatiesystemen heeft gespecificeerd die geschikt zijn voor de installatie, en een fabrikant heeft gekwalificeerd met bewezen productiecapaciteit en documentatiebereidheid: die ingenieur heeft het werk gedaan dat voorkomt dat problemen zich vijf, tien of twintig jaar na de inbedrijfstelling voordoen.
