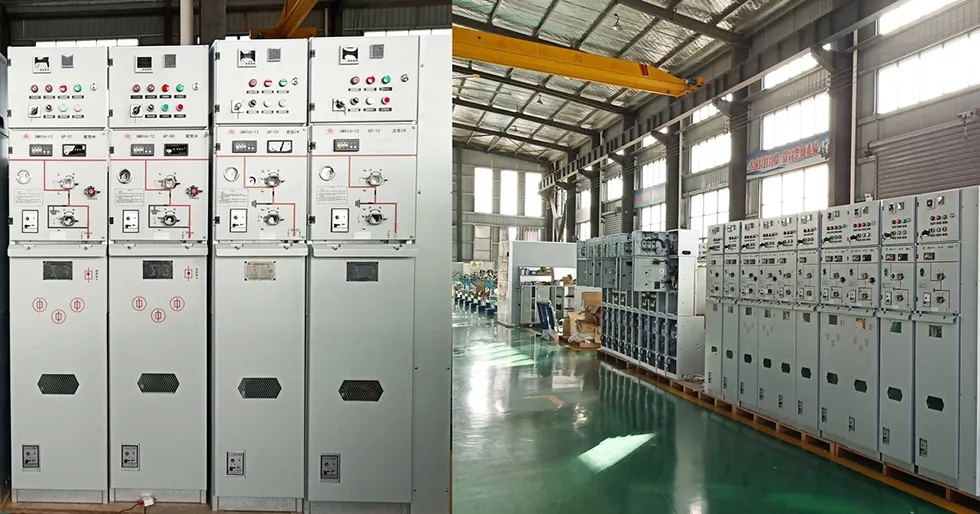

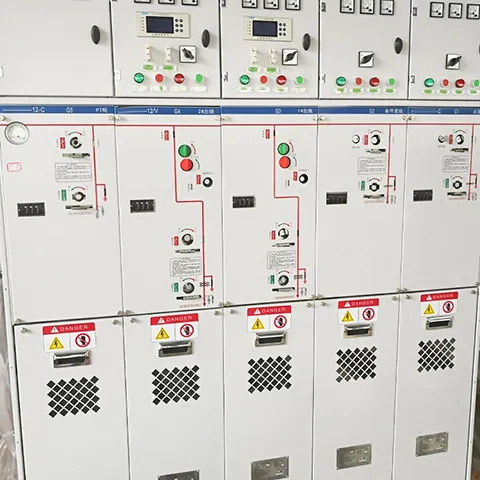

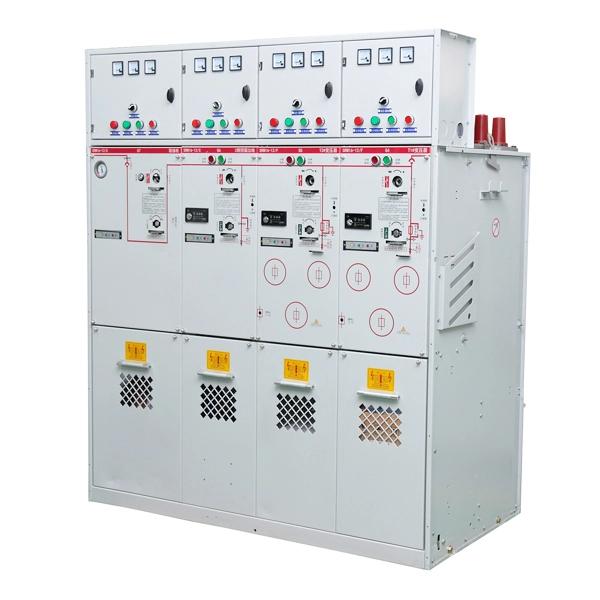

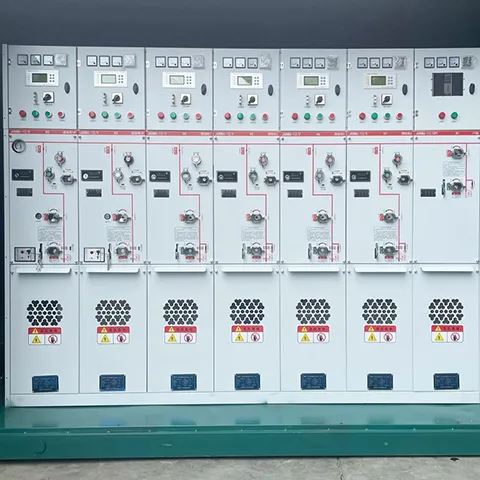

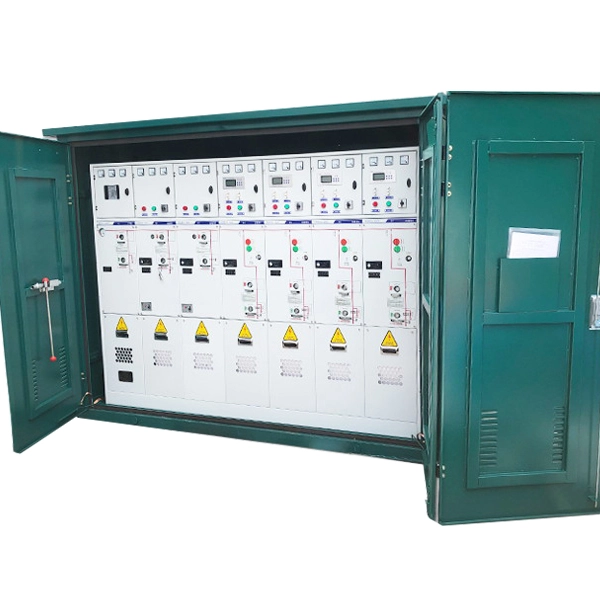

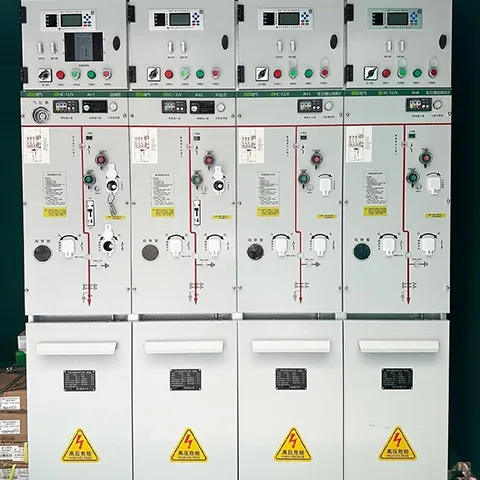

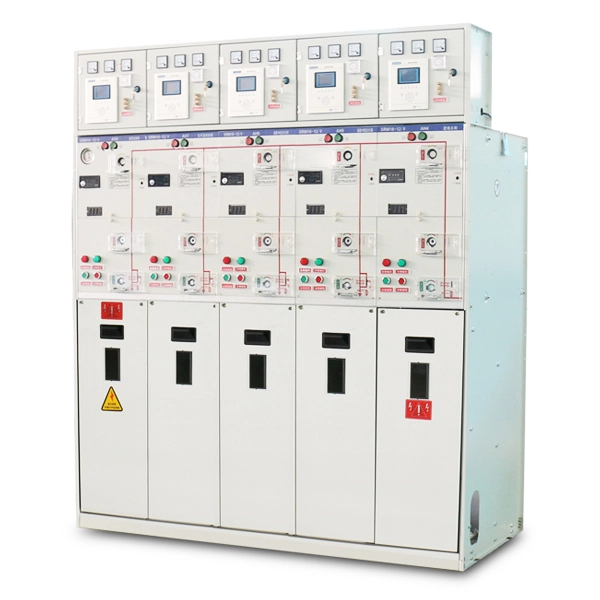

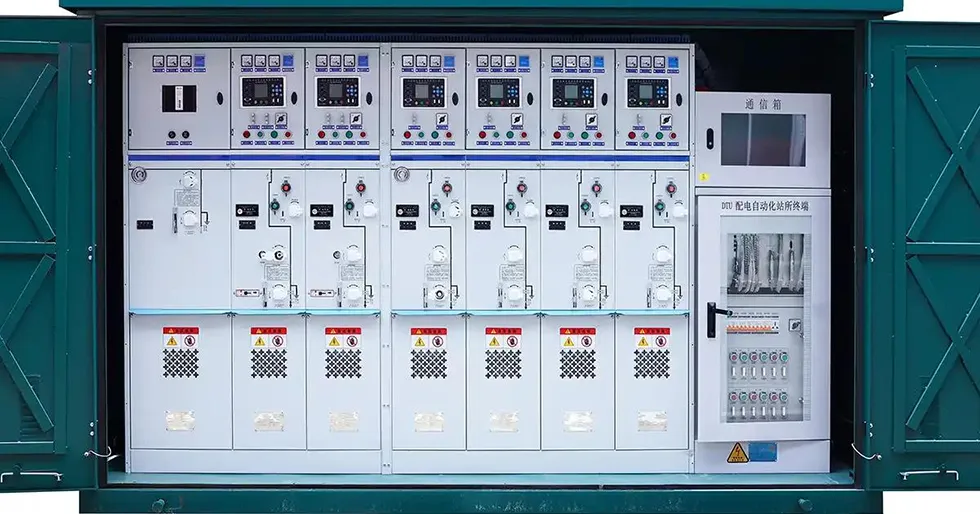

22KV MV gasgeïsoleerde Gis-schakelapparatuur
Cotenele produceert niet alleen schakelapparatuur met spanningsniveaus van 12 kV, maar ook middenspanningsschakelaars met spanningsniveaus variërend van 3,6 kV tot 40,5 kV, inclusief 24 kV gasgeïsoleerde ringhoofdeenheid. Het 22KV MV gasgeïsoleerde Gis-schakelapparaat is een gasgeïsoleerde ringhoofdeenheid (RMU) met een nominale spanning van 24 kV, die beschikt over een compacte, volledig afgedichte schakelinrichting. Dit ontwerp maakt de RMU is immuun voor omgevingsverontreiniging, vocht en stof en garandeert een hoge betrouwbaarheid en veiligheid.
Cotenele is een belangrijke partner van China Southern Power Grid Corporation en een belangrijke leverancier van 22KV MV gasgeïsoleerde Gis-schakelapparatuur aan de State Grid Corporation of China. Het is een compacte, volledig afgedichte schakelinstallatie, ontworpen voor secundaire stroomdistributie. Alle onder spanning staande componenten zijn ingesloten in een gelaste roestvrijstalen tank, gevuld met isolatiegas zoals SF₆ of schone lucht. Dit ontwerp garandeert immuniteit tegen vocht, stof en vervuiling, waardoor een hoge betrouwbaarheid en veiligheid wordt geboden.
De belangrijkste voordelen zijn onder meer:
Compact formaat: De unit heeft een uitzonderlijk kleine footprint, met een breedte van slechts 325 mm.
Onderhoudsvrije levensduur: Het biedt een langdurige, onderhoudsvrije werking van meer dan 30 jaar.
Milieuduurzaamheid: Het kan betrouwbaar functioneren onder zware omstandigheden zoals grote hoogten, zoute mist en extreme temperaturen.
De 24 kV gasgeïsoleerde ringhoofdunits worden voornamelijk gebruikt in stedelijke ringnetwerken, wind- en zonneparken, industriële installaties en ondergrondse onderstations.
Onze 24 kV gasgeïsoleerde RMU voldoet aan de volgende normen:
GB/T 3906
IEC 62271-200
GB/T 11022
DL/T 791
Belangrijkste technische parameters
| Item | Eenheid | C-eenheid | F-eenheid | V-eenheid | CB-eenheid | ||
| Lastonderbrekingsschakelaar | Combinatie van lastscheidingsschakelaar met zekering | Vacuüm stroomonderbreker | Isolatie-/aardingsschakelaar | Vacuüm stroomonderbreker | Isolatie-/aardingsschakelaar | ||
| Nominale spanning | Kv | 24 | 24 | 24 | 24 | 24 | 24 |
| Vermogensfrequentie is bestand tegen spanning | Kv | 42/30 | 42/50 | 42/50 | 42/30 | 42/50 | 42/50 |
| Blikseminpuls is bestand tegen spanning | Kv | 95/125 | 95/125 | 95/125 | 95/125 | 95/125 | 95/125 |
| Nominale stroom | A | 630/630 | Hangt af van de nominale stroom van de zekering | 630/630 | 1250/630 | ||
| Gesloten lus-breekstroom | A | 630/630 | |||||
| Kabellaadbreekstroom | A | 135/135 | |||||
| 5% nominale actieve belastingsstroom | A | 31,5/- | |||||
| Aardfout-breekstroom | A | 200/150 | |||||
| Kabellaadbreekstroom bij aardfout | A | 115/87 | |||||
| Korte tijd bestand tegen stroom | KA | Beperkt door hoogspanningszekeringen | 20/16 | 25/20 | |||
| Capaciteit maken | KA | 63/52,5 | Beperkt door hoogspanningszekeringen | 50/40 | 50/40 | 63/50 | 63/50 |
| Kortstondige weerstandsstroom (2 seconden) | KA | 25/- | |||||
| Korte tijd bestand tegen stroom (3 seconden) | KA | -/21 | 20/16 | 20/16 | 25/20 | 25/20 | |
| Mechanisch uithoudingsvermogen | Tijden | 5000 | 5000 | 10000 | 5000 | 10000 | 5000 |
Bedrijfsomstandigheden
1. Omgevingstemperatuurbereik:-40°C tot +40°C.
2. Relatieve vochtigheidsomstandigheden:Dagelijkse gemiddelde relatieve vochtigheid ≤ 95%, maandelijkse gemiddelde relatieve vochtigheid ≤ 90%.
3. Hoogtevereiste:De installatiehoogte mag niet groter zijn dan 2000 meter. Voor toepassingen op grotere hoogte moet de specifieke hoogtewaarde duidelijk worden vermeld.
4. Seismische capaciteit:Aardbevingsintensiteit niet groter dan magnitude 8.
5. Voorwaarden op de installatieplaats:De apparatuur moet worden geïnstalleerd op locaties die vrij zijn van brandgevaar, explosierisico's, ernstige verontreiniging, chemische corrosie en intense trillingen.
6. Beschermingsgraden:IP67 voor SF₆-gascompartiment, IP67 voor zekeringen en IP3X voor de schakelkastbehuizing.
De productstructuur en het werkingsprincipe
Kernstructuur:
Het meest onderscheidende kenmerk van 22KV MV gasgeïsoleerde Gis-schakelapparatuur is de volledig gesloten, volledig geïsoleerde constructie. Het kernonderdeel is een gasdichte tank gemaakt van 3 mm dik roestvrij staal, lasergelast. Deze tank fungeert als een stevig "fort" dat alle onder spanning staande delen omsluit en deze vult met isolatiegas, waardoor een beschermingsgraad van IP67 wordt bereikt, wat betekent dat hij bestand is tegen korte onderdompeling in water.
Een compleet 22kV GIS bestaat doorgaans uit verschillende functionele eenheden:
1. C-eenheid (belastingsschakelaareenheid) – maakt en onderbreekt normale belastingsstromen.
2. F-eenheid (combinatie-eenheid lastschakelaar en zekering) – biedt bescherming tegen kortsluiting, doorgaans voor transformatoren.
3. V-eenheid (stroomonderbrekereenheid) – geschikt voor het maken, transporteren en onderbreken van zowel normale als foutstromen (kortsluitstromen).
4. Hulpunits – inclusief railaansluiting, meting, PT-units (spanningstransformator).
Deze units zijn flexibel te combineren via zij- of bovenuitbreiding, zodat ze geschikt zijn voor verschillende netwerkconfiguraties.
Werkingsprincipe:Gasisolatie + vacuümboogdoving
Isolatie:De diëlektrische sterkte is afhankelijk van het isolatiegas binnenin – gewoonlijk SF₆ of droge lucht, waardoor veel kleinere spelingen en dus een compactere uitrusting mogelijk zijn.
Boogdoving:Wanneer een schakelaar opent, ontstaat er een boog tussen de contacten. Het GIS maakt doorgaans gebruik van een vacuümonderbreker om de boog snel en betrouwbaar te doven.
De voordelen en werkingsmogelijkheden
Belangrijkste voordelen:
Hoge betrouwbaarheid en veiligheid: wordt niet beïnvloed door externe ongunstige factoren zoals condensatie, vervuiling, zoutnevel en kleine dieren.
Compact en ruimtebesparend: Vergeleken met luchtgeïsoleerde schakelapparatuur kan er meer dan 60% van het bruikbare oppervlak worden bespaard.
Onderhoudsvrij ontwerp: geen routinematige reiniging; ontwerplevensduur >30 jaar.
Sterk aanpassingsvermogen aan de omgeving: Werkt van -40°C tot +40°C, op grote hoogte, hoge luchtvochtigheid, enz.
Werkbereik
Stedelijke distributienetwerken (binnenstad, commerciële gebouwen, woontorens)
Hernieuwbare energie (windenergie, netaansluiting zonnepark)
Industrieel en infrastructuur (datacentra, spoorvervoer, luchthavens, mijnen)
Zware omgevingen (grote hoogte, zoute mist aan de kust, chemische vervuiling)

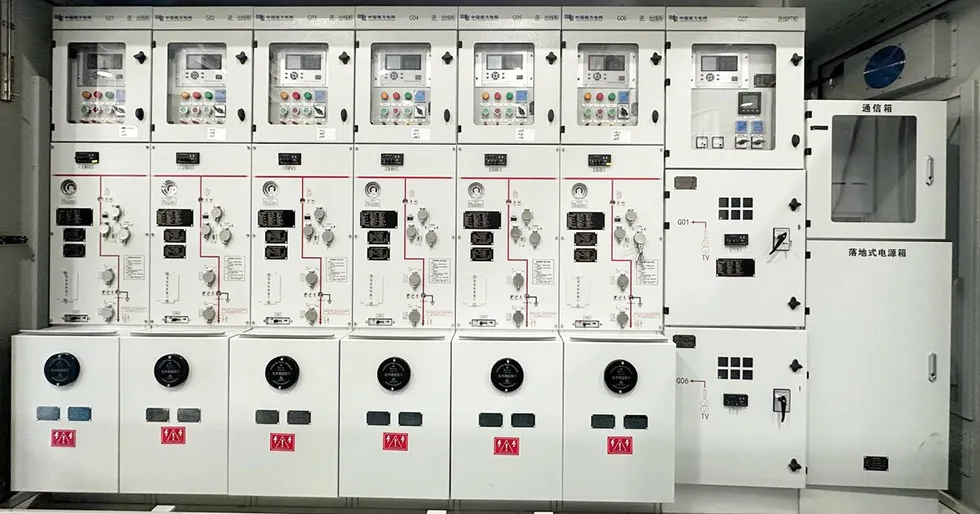

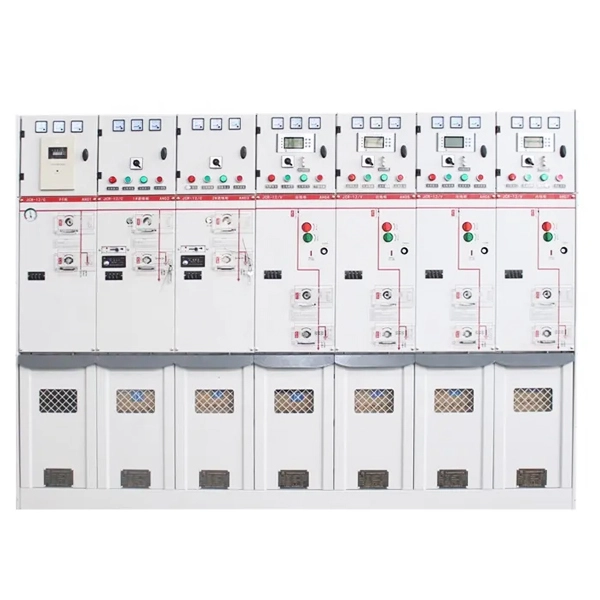

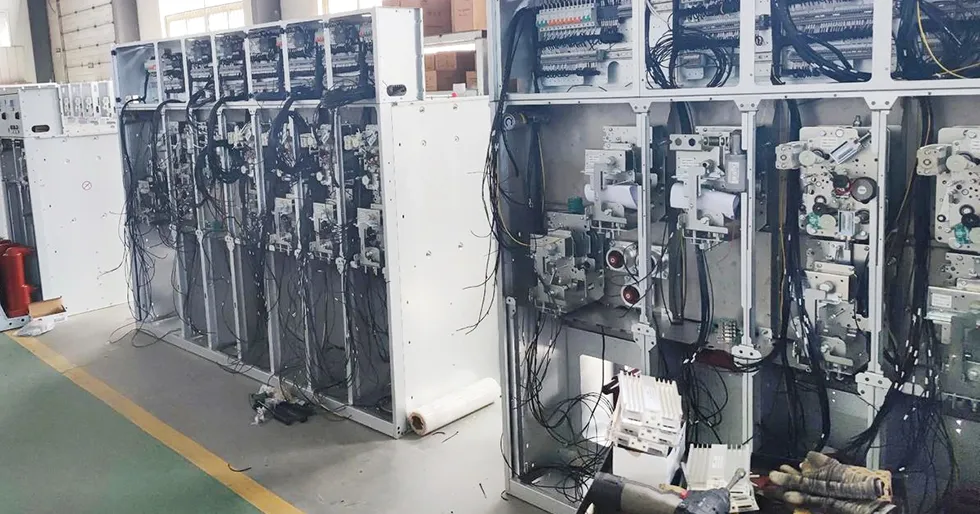

Producten toont
