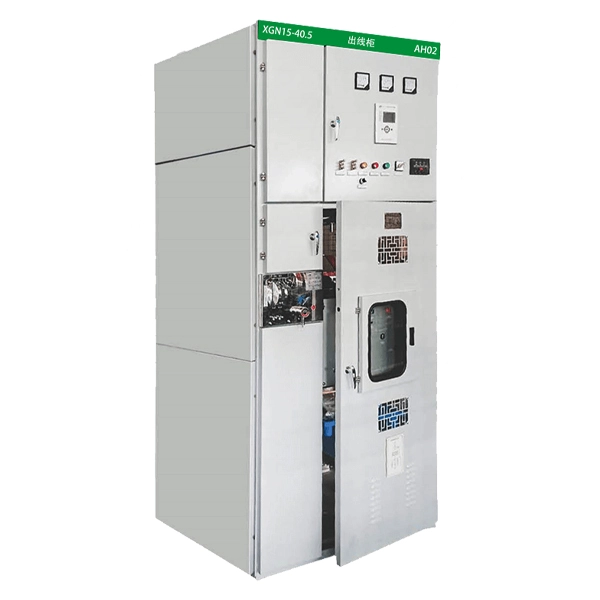

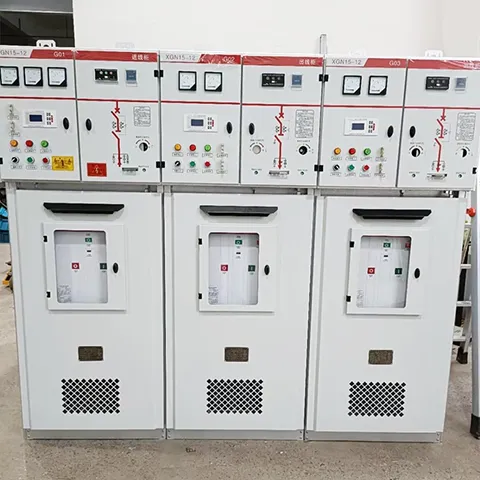

33KV RMU MV gasgeïsoleerd ringhoofdschakelapparaat

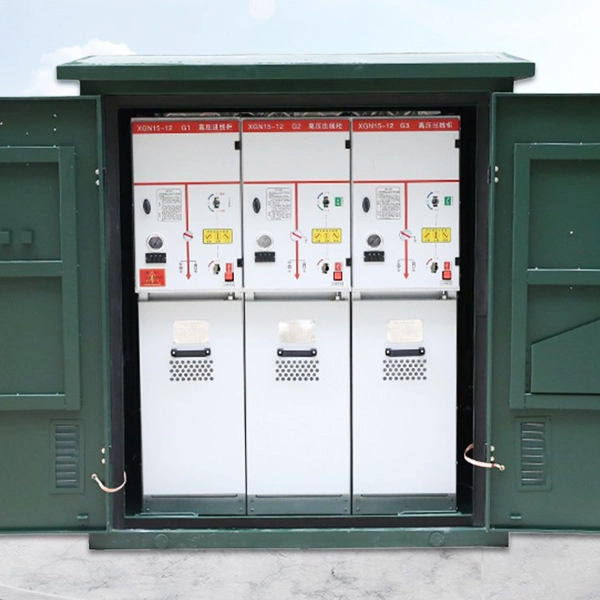

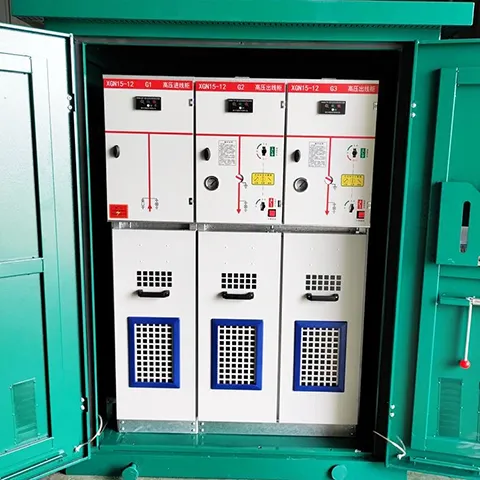

Cotenele is een van de belangrijkste leveranciers van HXGN-40.5-serie 33KV RMU MV gasgeïsoleerde ringhoofdschakelapparatuur aan State Grid Corporation of China. Onze ringhoofdproducten worden niet alleen in eigen land verkocht, maar ook geëxporteerd naar meerdere landen en regio's in Afrika, Europa en het Midden-Oosten. De HXGN-40.5-serie 35KV middenspanningsringhoofdunit is een 50Hz AC driefasige middenspanningsdistributieapparatuur voor binnenshuis. Het heeft de kenmerken van veilig gebruik, onaangetast door het klimaat, eenvoudige installatie, minimaal onderhoud en compacte afmetingen, en is geschikt voor installatie in onderstations van het kasttype.

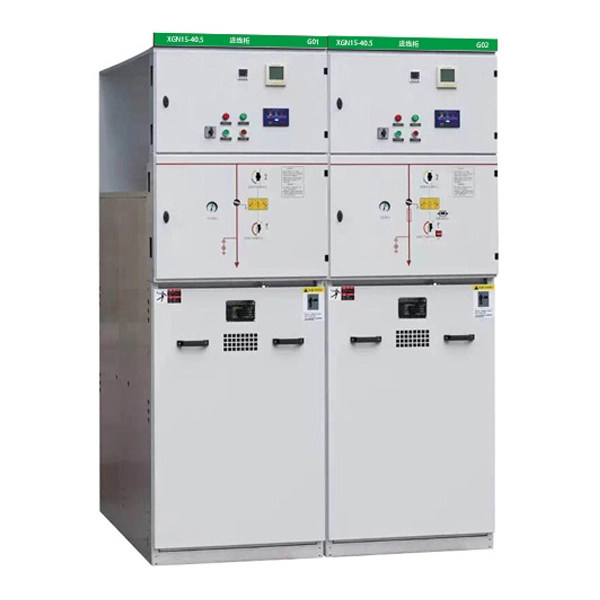

Het 33KV RMU MV gasgeïsoleerde ringhoofdschakelapparaat uit de XGN-40.5-serie, vervaardigd door het bedrijf Cotenele, heeft een modulair ontwerp, dat vast kan worden geïnstalleerd of flexibel kan worden uitgebreid. De gasgeïsoleerde ringhoofdunit uit de XGN-40.5-serie heeft de kenmerken van een compacte structuur, volledige isolatie, lange levensduur, onderhoudsvrij, kleine footprint, complete oplossingen, sterke schaalbaarheid en wordt niet beïnvloed door de omgeving.

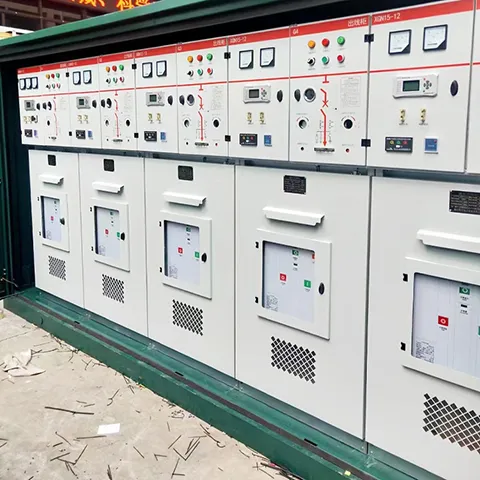

Het kan op grote schaal worden gebruikt in industriële en civiele ringnetwerken en eindstroomvoorzieningsnetwerken. Speciaal geschikt voor kleine secundaire distributiestations, schakelstations, industriële en mijnbouwbedrijven, luchthavens, spoorwegen, snelwegen, metro's, commerciële gebieden, woonwijken, windenergie, opto-elektronica en andere gebieden. De middenspanningsringhoofdeenheid uit de XGN15-40.5-serie voldoet aan de bepalingen van GB3906 "3-35kV AC Metal Enclosed Switchgear" en IEC62271-200.
Model en betekenissen
Wat zijn de bedrijfsomstandigheden van de XGN15-40.5?
1. Omgevingsluchttemperatuur:maximaal +40°C, minimaal -20°C.
2. Relatieve vochtigheid:maandgemiddelde niet meer dan 95%, daggemiddelde niet meer dan 90%.
3. Hoogte:maximale installatiehoogte 2500 m boven zeeniveau (maatwerk vereist voor grotere hoogten).
4. De locatie moet vrij zijn van brandbare of explosieve stoffen, ernstige vervuiling, chemische corrosie en hevige trillingen.

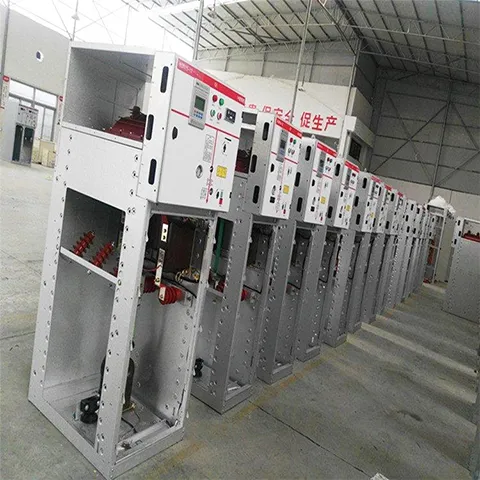

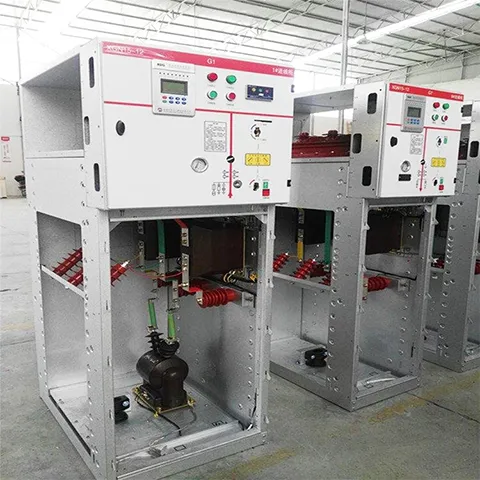

Onze werkplaats
Technische parameters
| Item | Eenheid | C-eenheid (lastonderbrekereenheid) | F-eenheid (combinatie-eenheid voor zekering en lastscheidingsschakelaar) | V-eenheid (stroomonderbrekereenheid) | |
| Nominale spanning | kV | 40.5 | |||
| Nominale stroom | A | 630 | 63 (gebaseerd op de nominale stroomwaarde van de zekeringsdraad) | 630 | |
| Nominale frequentie | Hz | 50/60 | |||
| Nominaal isolatieniveau | Stroomfrequentie bestand tegen spanning (tussen fasen en fase-naar-aarde) | k | 95 | ||
| Voedingsfrequentie houdspanning (over open contacten / isolatieafstand) | 110 | ||||
| Vermogensfrequentie bestand tegen spanning (stuur- en hulpcircuits) | 2 | ||||
| Blikseminpulsen zijn bestand tegen spanning (tussen fasen en fase-naar-aarde) | 185 | ||||
| Blikseminslag-houdspanning (over open contacten / isolatieafstand) | 215 | ||||
| Geschatte korte tijd is bestand tegen stroom | Hoofdcircuit / 4 seconden | kA | 20 | 一 | 20 |
| Aardingscircuit / 4 seconden | kA | 20 | 一 | 20 | |
| Aardverbindingscircuit / 4 seconden | kA | 17.4 | 一 | 17.4 | |
| Nominale piekstroom | Hoofdcircuit | kA | 50 | 一 | 50 |
| Aardingscircuit | kA | 43.5 | 一 | 43.5 | |
| Nominale kortsluitstroom | kA | 50 | 80 | 50 | |
| Nominale kortsluitbreekstroom | kA | 31.5 | 20 | ||
| Nominale overdrachtsstroom | A | 一 | 750 | 一 | |
| Nominale actieve belastingsbreekstroom | A | 630 | 一 | 一 | |
| Nominale breekstroom met gesloten lus | A | 630 | 一 | 一 | |
| Kabellaadstroomtest | A | 21 | 一 | 31,5(C1) | |
| Afmetingen unit (breedte x diepte x hoogte) | mm | 450x885×2060 | 450x885x2060 | 450x885x2060 | |
| Nominale druk van SF6-gas (relatieve waarde bij 20°C) | Nominale gasvuldruk | Mpa | 0.04 | ||
| Minimale functionele druk | Mpa | 0.02 | |||
| Beschermingsgraad | Verzegelde behuizing | IP67 | |||
| Schakelkast behuizing | IP4X | ||||
| Jaarlijks relatief gaslekpercentage | %/J | ≤0,01 | |||
Wat zijn de productkenmerken van de XGN15-40.5 Ring-hoofdeenheid?
1. Modulair ontwerp met vier compartimenten:De unit bestaat uit vier duidelijk gescheiden delen: het schakelkastcompartiment, het zekeringencompartiment, het bedieningscompartiment en het kabelcompartiment (basisframe). Deze indeling vereenvoudigt het onderhoud en verbetert de veiligheid.
2. Robuuste, afgedichte schakelkastconstructie:Het schakelkastcompartiment wordt gevormd door een metalen behuizing gelast uit 3L koudgewalst staal (of roestvrij staal). Het bevat alle functionele circuits, inclusief de belastingsschakelaar, aardingsschakelaar en interne rails.
3. Lastschakelaar voor verticale beweging:De lastschakelaar werkt met een verticaal bewegend contactsysteem. Bij het sluiten beweegt het bewegende contact naar beneden om het circuit te verbinden. Op de bewegende en vaste contacten zijn zowel hoofd- als boogcontacten aangebracht, waardoor het aantal veilige onderbrekingen aanzienlijk toeneemt.
4. Krachtige boogdoving:Er is gebruik gemaakt van een zelfontploffende (kogel) en boogdovende structuur met inwendige stroming. Het zorgt voor een sterke boogdoving zonder afbreuk te doen aan de fase-naar-fase- of fase-naar-aarde-isolatie.
5. Geïntegreerde aardingsschakelaar:De aardingsschakelaar bestaat uit een bewegend mes en een vast contact. Het sluit snel onder veerkracht en zorgt voor een betrouwbare aarding.
6. Eenvoudige visuele statuscontrole:Een kijkvenster op het voorpaneel maakt directe observatie van de positie van de aardingsschakelaar (open of gesloten) mogelijk. De boven- en achterkant van het schakelkastcompartiment zijn voorzien van vier rechthoekige toegangsgaten voor montage en onderhoud.
7. Drukontlasting voor de veiligheid:Veiligheidsdrukontlasting: Het 33KV RMU MV gasgeïsoleerde ringhoofdschakelapparaat is aan de achterkant uitgerust met een explosiebestendig apparaat om de druk te ontlasten in geval van een interne boogfout.
8. Transformatorbeveiliging met uitschakelmechanisme:In het zekeringencompartiment zijn stroombeperkende hoogspanningszekeringen ondergebracht in een isolerende behuizing van epoxygietwerk. Wanneer een zekering doorbrandt, wordt een slagpin uitgeworpen, waardoor de lastscheidingsschakelaar mechanisch wordt geactiveerd, waardoor een snelle en betrouwbare transformatorbescherming wordt geboden.
9. Handige indeling van het bedieningsmechanisme:Alle bedieningselementen bevinden zich op het voorpaneel. Elk functioneel circuit is uitgerust met een handmatig (of optioneel motorgeladen) veerbedieningsmechanisme voor de belastingsschakelaar, en een handmatig veerbedieningsmechanisme voor de aardingsschakelaar.

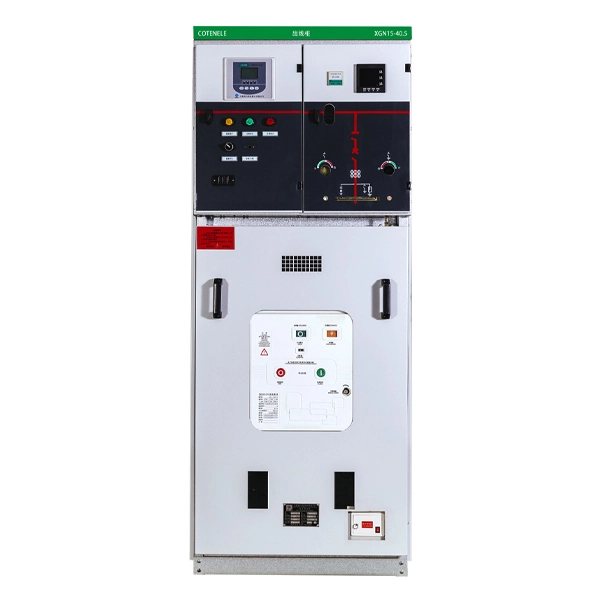

10. Duidelijke gebruikersinterface en indicatie:Het voorpaneel bevat:
Draaiknoppen voor het sluiten van de lastschakelaar, handmatig openen en bediening van de aardingsschakelaar.
Indicatielampjes voor status lastschakelaar open/gesloten.
Drukknoppen voor elektrisch openen/sluiten (wanneer motoraandrijving is gemonteerd).
Een nabootsingsdiagram, positie-indicatielabels en een met een hangslot afsluitbare positie voor extra veiligheid.
11. Geïntegreerde vergrendeling (antimisbruik):Mechanische vergrendelingen tussen de lastschakelaar en de aardingsschakelaar voorkomen onjuiste bediening en garanderen volledige naleving van de "vijf preventieve" veiligheidsvoorschriften.
Hoe koop ik de XGN15-40.5 Ring-hoofdeenheid?
De 33KV RMU MV gasgeïsoleerde ringhoofdschakelapparatuur moet worden aangepast. Om een soepel bestelproces te garanderen, verzoeken wij u de volgende informatie op te geven:
1. Basisbestel- of aankoopinformatie:Productnaam, specificatie, model, aantal, nominale spanning van de zekeringen en gewenste leverdatum.
2. tekeningen:Eenleidingschema (primair systeemschema), opstellingstekening of plattegrond van de ringhoofdeenheid.
3. Benodigde accessoires:Vermeld eventuele reserveonderdelen of speciaal gereedschap dat nodig is, zoals een gasvul- en losapparaat.
4. Kleur van de schaal voor de RMU:Geef de gewenste RAL-code of kleurstandaard voor de behuizing op.
5. Speciale behoeften:Als bovenstaande informatie niet aan uw vereisten voldoet, vertel ons dan uw eventuele aanvullende technische of functionele behoeften. Deze kunnen afzonderlijk worden besproken en overeengekomen.
