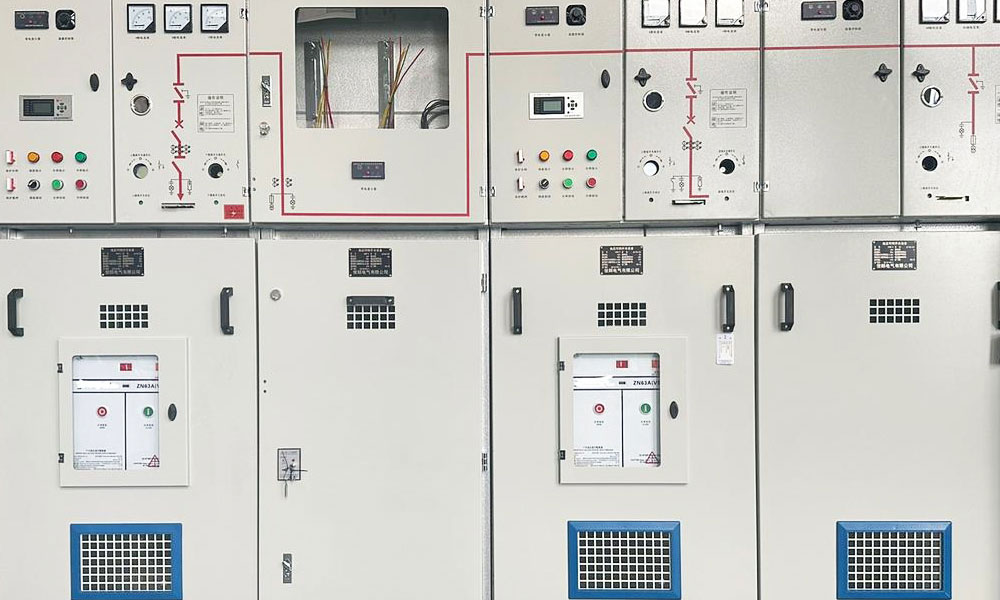

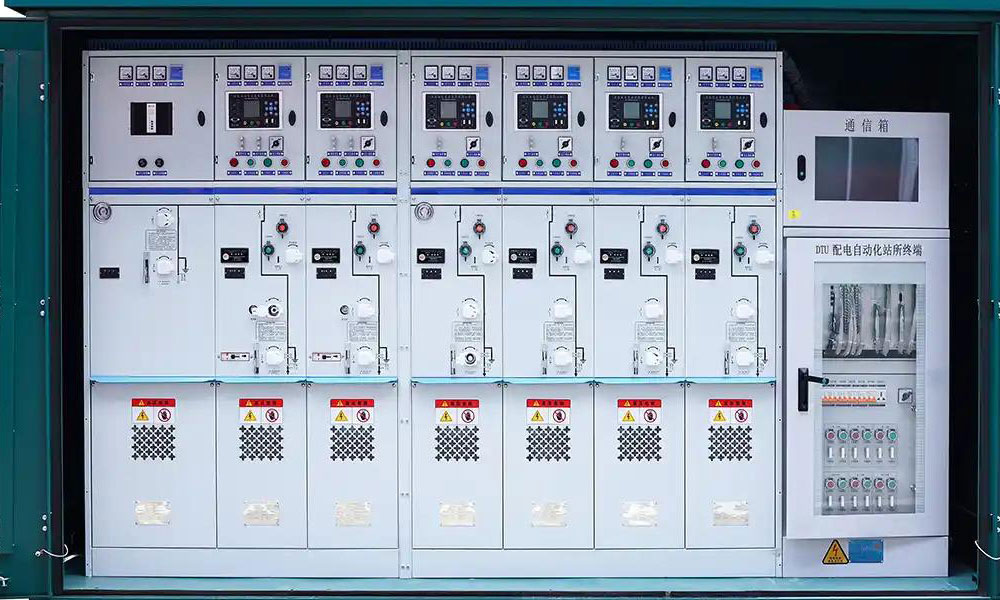

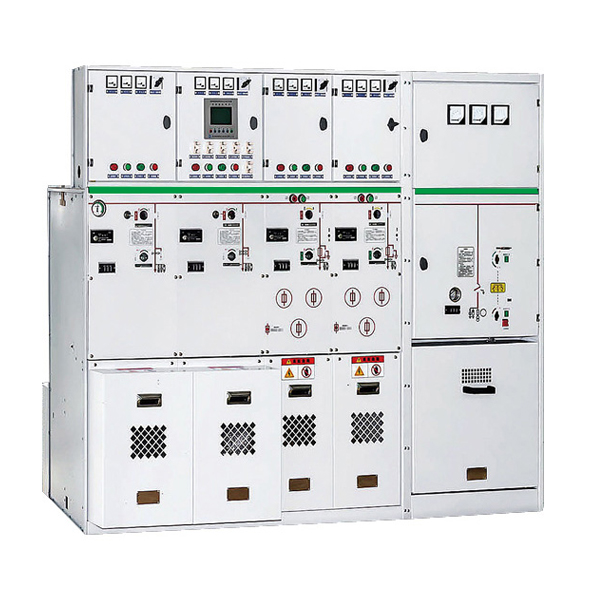

36KV milieuvriendelijke ringhoofdunit

Cotenele is een grote fabrikant van de 36KV Environmentally Friendly Ring Main Unit (RMU) in China, en onze middenspannings-RMU's hebben veel landen en regio's in Europa en Amerika geëxporteerd. De milieuvriendelijke gasgeïsoleerde ringhoofdunits zijn SF6-vrij, gebruiken droge lucht of N2 als isolatiemedium en zijn een alternatief voor traditionele SF₆-geïsoleerde MV-schakelapparatuur. Een RMU herbergt middenspanningsschakelapparaten in een met metaal omsloten kast, die voornamelijk belastingstromen schakelen, kortsluitstromen onderbreken en nullasttransformatorstromen. Deze middenspanningsschakelaars en ringhoofdeenheden die we produceren voldoen aan relevante internationale normen, zoals: IEC 62271-serie, EU F-gasverordening (EU) 2024/573, IEEE/ANSI C37.20-serie, UL/NEMA-normen.

Wat is een 36KV milieuvriendelijke ringhoofdeenheid (RMU)?

Een 36 kV milieuvriendelijke gasgeïsoleerde ringhoofdeenheid is een middenspanningsdistributieschakelapparaat met een nominale spanning van 36 kV, waarbij een milieuvriendelijk gas (ter vervanging van SF₆) als isolatiemedium wordt gebruikt, vacuümonderbrekingstechnologie voor het onderbreken van de stroom, en waarbij alle hoogspanningsvoerende delen en schakelelementen hermetisch zijn afgedicht in een roestvrijstalen gastank.

Belangrijkste kenmerken:

1. Nominale spanning: 36 kV (dekt ook 24 kV, 40,5 kV, enz., bijvoorbeeld XGN-24/36)

2. Isolatiemedium: droge lucht, schone lucht, stikstof of gasmengsels met een laag GWP, zoals C4/CO₂ of C5/CO₂

3. Boogdovende methode: vacuümonderbreker

4. Constructie: volledig afgedichte roestvrijstalen gastank; beschermingsgraad tot IP67

5. Ontwerpnormen: volgzaam met IEC- en GB/T-normen

6. In tegenstelling tot traditionele SF₆-gasgeïsoleerde schakelapparatuur behoudt de milieuvriendelijke versie alle voordelen van gasgeïsoleerde schakelapparatuur (GIS) – compacte structuur, onderhoudsvrije werking, sterk aanpassingsvermogen aan de omgeving – terwijl het SF₆-gas met een hoog GWP volledig wordt geëlimineerd.

Toepassingsgebied:

De milieuvriendelijke, gasgeïsoleerde ringhoofdunit van 36 kV wordt voornamelijk gebruikt in secundaire middenspanningsstroomdistributiesystemen en terminalstroomvoorzieningsscenario's.

1. Stedelijke distributienetwerken:

Deze milieuvriendelijke gasgeïsoleerde ringhoofdeenheid wordt voornamelijk gebruikt in ringnetwerkscenario's voor stedelijke distributienetwerken, schakelstations en kabelverdeelkasten.

2. Opwekking van hernieuwbare energie:

• Windparken: De 36 kV milieuvriendelijke RMU is bijzonder geschikt voor offshore en onshore windparken. Het is een zeer belangrijk verbindingspunt tussen windturbines en het elektriciteitsnet. Dit zorgt voor een veilige en efficiënte energietransmissie en is bestand tegen een hoog zoutgehalte, hoge luchtvochtigheid en barre maritieme omgevingen.
• Fotovoltaïsche (PV) installaties: De 36 kV milieuvriendelijke gasgeïsoleerde RMU dient als interface tussen de fotovoltaïsche array en het elektriciteitsnet, biedt schakel- en beveiligingsfuncties, isoleert de fotovoltaïsche array voor onderhoud of probleemoplossing en beheert de stroomstroom van de array naar het elektriciteitsnet.

3. Industriële en commerciële toepassingen:

De 36kV milieuvriendelijke, gasgeïsoleerde RMU is zeer geschikt voor industriële ondernemingen, lichte industrie, petrochemie, datacentra, grote mijnen, luchthavens, spoorwegen, commerciële districten, hoogbouw en andere onderstations en stroomdistributielocaties.

4. Transportinfrastructuur:

Deze milieuvriendelijke RMU is bestand tegen zware omstandigheden zoals trillingen, corrosie en vochtigheid, wat de veilige en stabiele stroomvoorziening van de transportinfrastructuur kan garanderen. Daarom wordt het vaak gebruikt in stroomvoorzieningssystemen voor snelwegen, metro's, spoorwegvervoer en envelopsubstations.

5. Speciale milieutoepassingen:

Alle middenspanningscomponenten van deze milieuvriendelijke ringhoofdunit van 36 kV zijn verzegeld in een metalen behuizing gevuld met isolatiegas en hun prestaties worden niet beïnvloed door externe omgevingsfactoren. Het is vooral geschikt voor hooggelegen, extreem koude, vochtige en vervuilde omgevingen en wordt veel gebruikt in speciale zware gebruiksscenario's zoals gebieden op grote hoogte en offshore windparken.

De belangrijkste productvoordelen:

1. Milieuvriendelijk: deze milieuvriendelijke, gasgeïsoleerde ringhoofdeenheid van 36 kV maakt gebruik van een gasmengsel van droge lucht, N2 of kamergasemissies bij lage temperaturen om de uitstoot van broeikasgassen van zwavelhexafluoride te elimineren en de recycleerbaarheid gedurende de gehele levenscyclus te ondersteunen.

2. Veilig en betrouwbaar: deze milieuvriendelijke ringhoofdeenheid is bestand tegen nuldruk (zelfs bij atmosferische druk) en is uitgerust met een volledig afgedichte IP67 roestvrijstalen opslagtank, die niet wordt beïnvloed door vocht, zoutnevel en vervuiling.

3. Compact en modulair: deze milieuvriendelijke ringhoofdunit is zeer compact van formaat, met een opslagtankbreedte van slechts 420 millimeter, en uitbreidbare zijkanten/bovenkanten voor eenvoudige netwerkupgrades.

4. Onderhoudsvrij: de kerncomponenten van deze middenspanningsringhoofdeenheid vereisen geen regelmatig onderhoud; Een lage circuitweerstand kan het energieverlies en de bedrijfskosten verminderen.

5. Intelligent: deze milieuvriendelijke, gasgeïsoleerde ringhoofdeenheid van 36 kV ondersteunt bewaking op afstand, SCADA-integratie, IoT-sensoren en voorspellend onderhoud op basis van kunstmatige intelligentie.

6. Sterk aanpassingsvermogen aan de omgeving: deze milieuvriendelijke ringhoofdeenheid kan stabiel werken binnen een temperatuurbereik van -40 ° C tot +50 ° C, kan werken in omgevingen tot 3000 meter boven zeeniveau en kan normaal werken in ruwe kust- of zeeomgevingen.

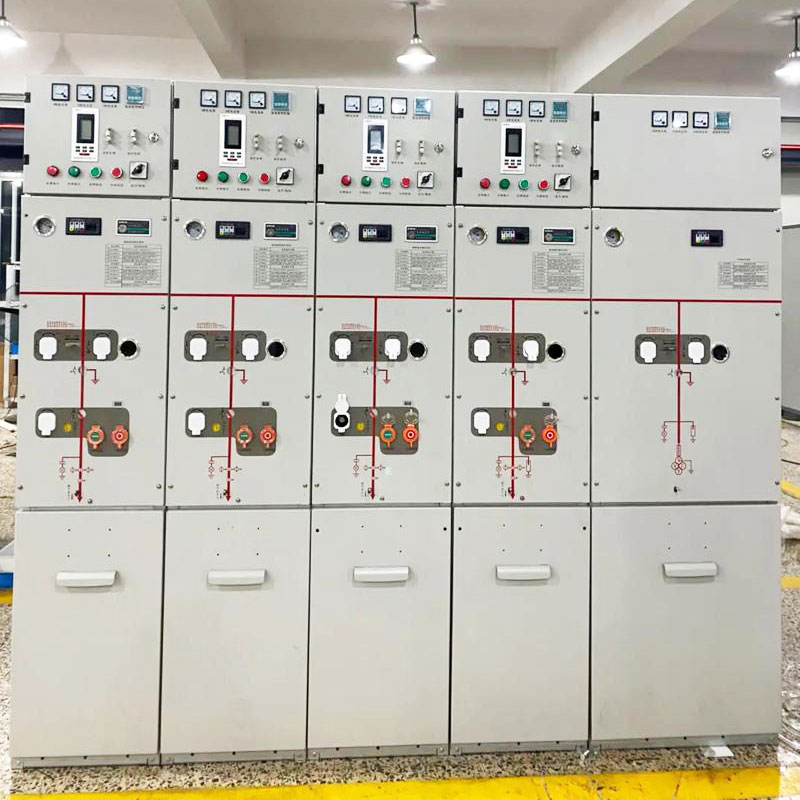

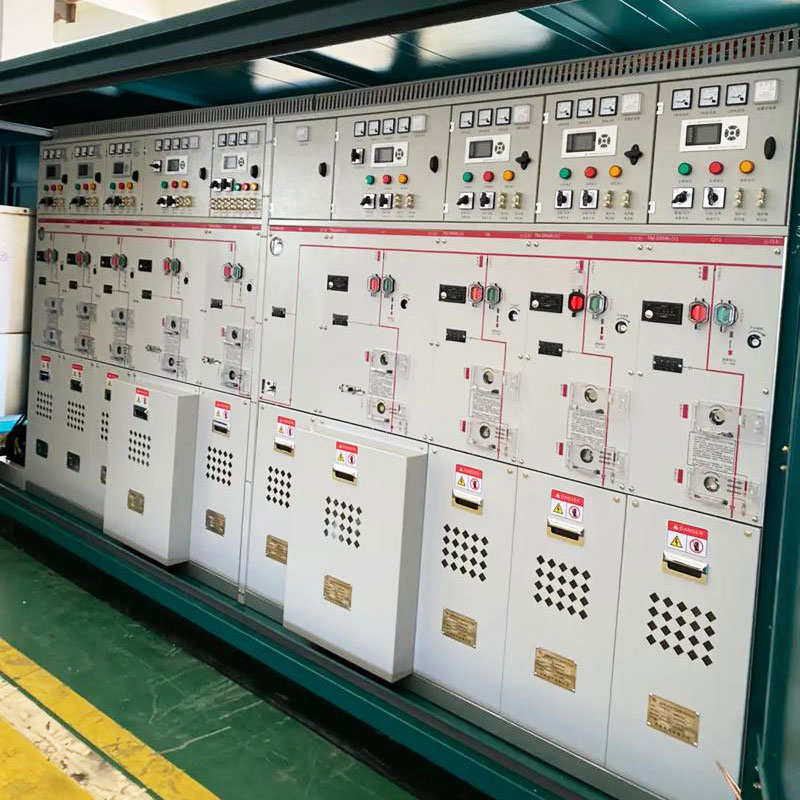

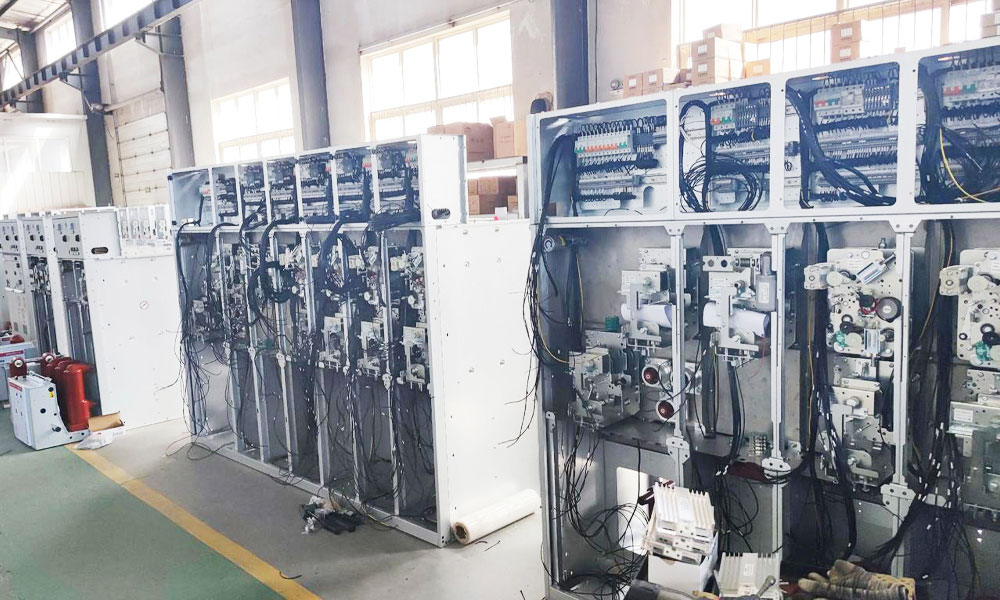

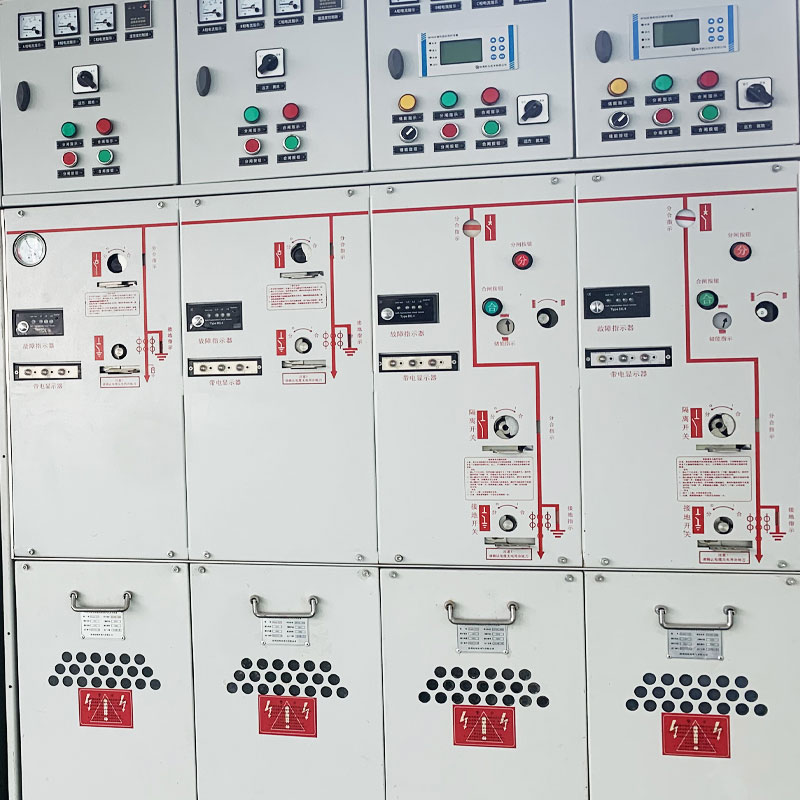

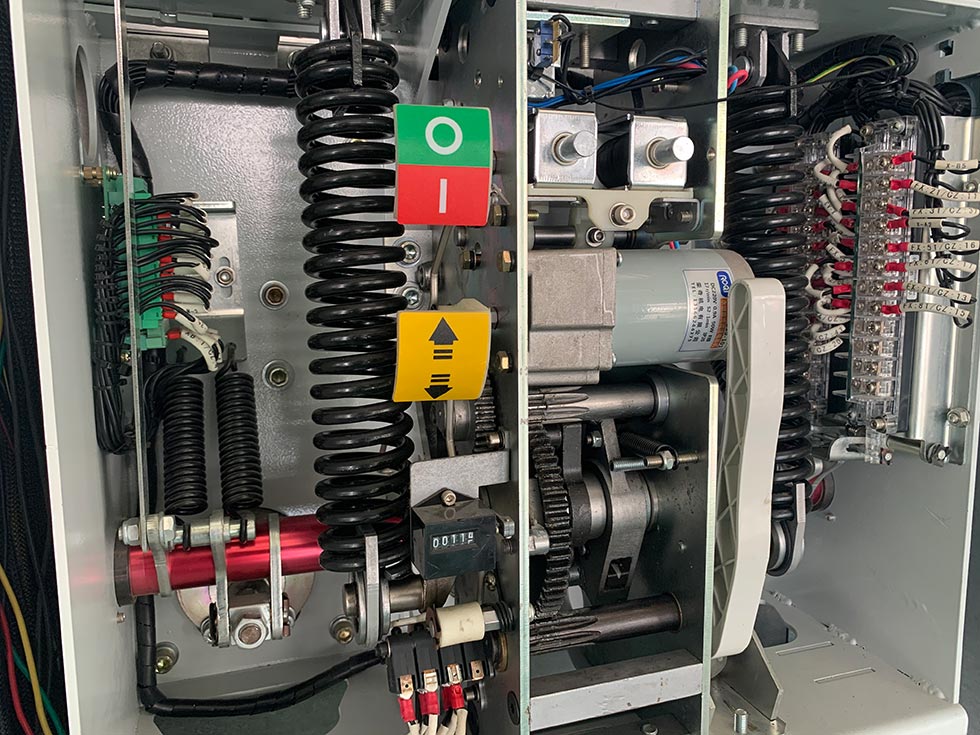

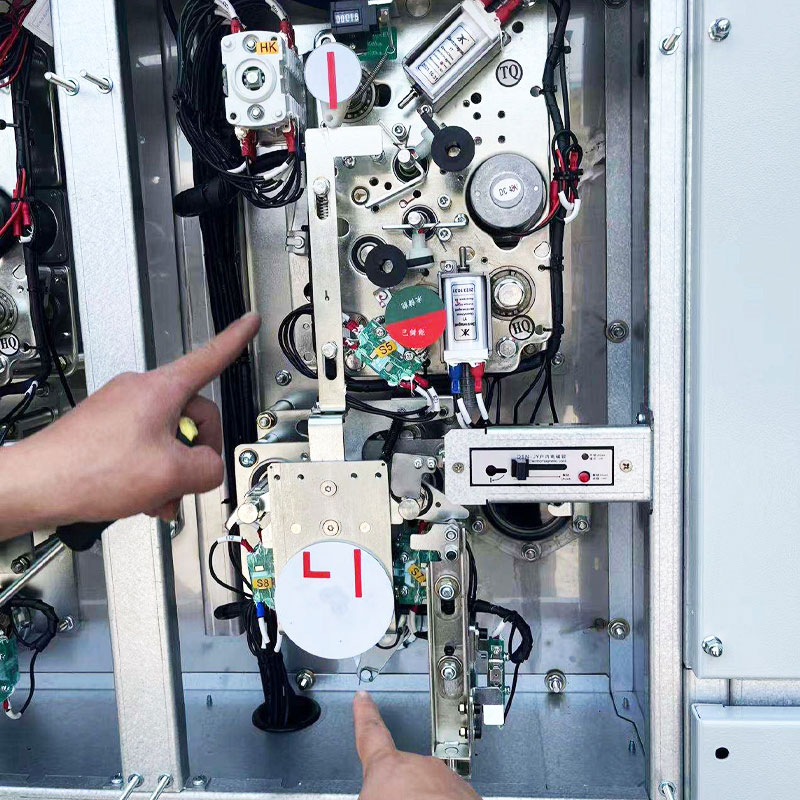

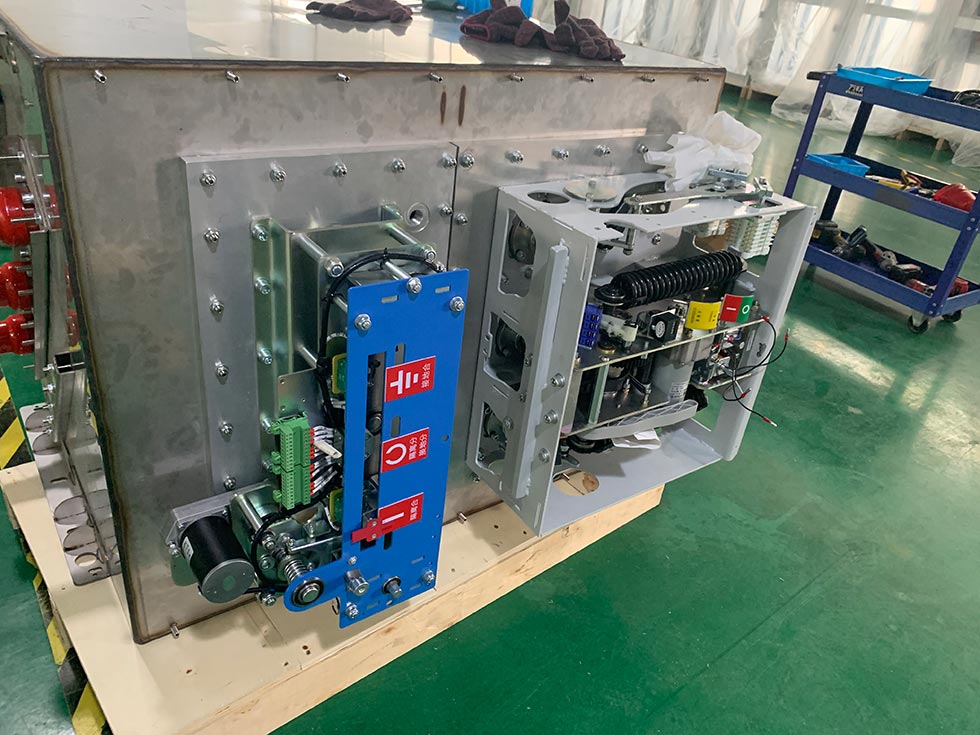

Onze werkplaats
