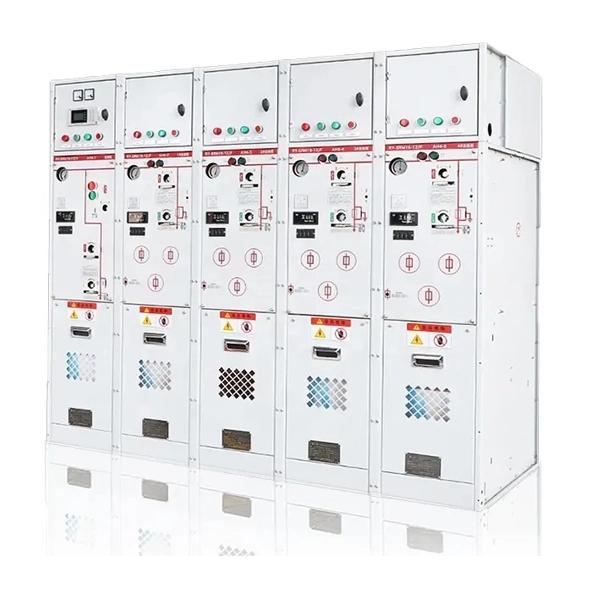

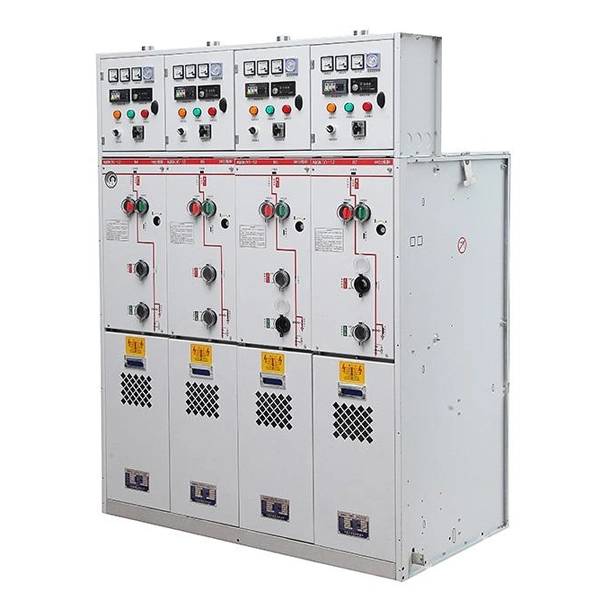

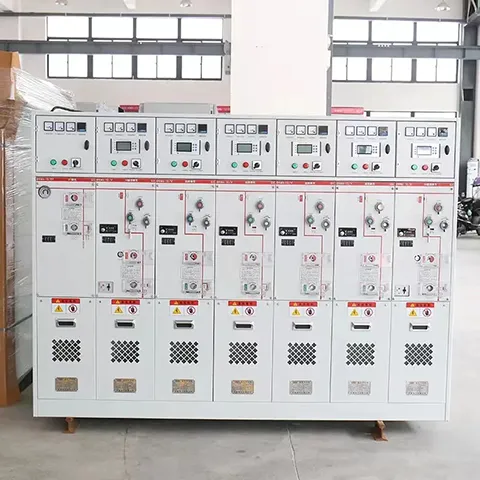

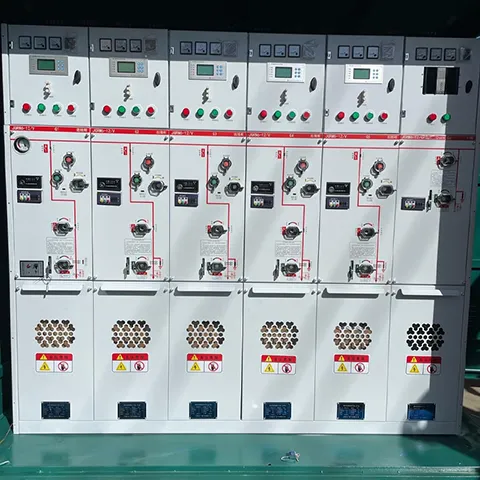

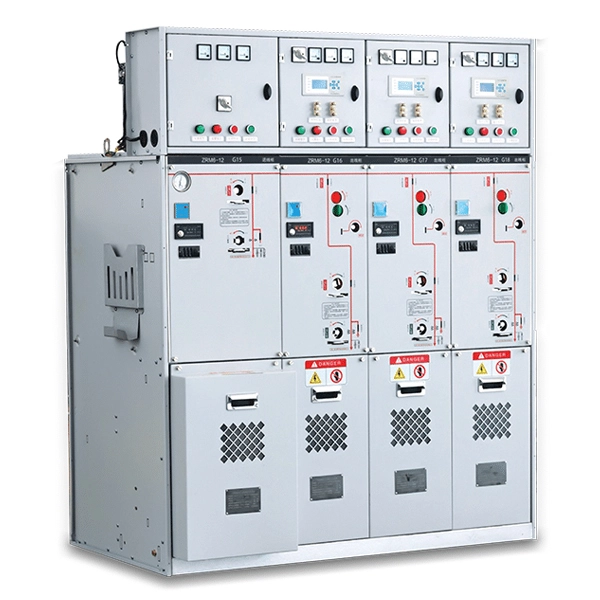

11KV middenspanning gasgeïsoleerd schakelmateriaal
Cotenele is een van de belangrijkste fabrikanten van stroomdistributieapparatuur in China. Onze producten omvatten LV- en MV-schakelapparatuur, ringhoofdeenheden en hun interne kerncomponenten. Het 11KV middenspanningsgasgeïsoleerde schakelapparaat heeft een compacte structuur, is stevig en duurzaam en heeft veilige en stabiele prestaties. Op grote schaal gebruikt in stedelijke energiedistributie, commerciële gebouwen, wind- en zonne-energiecentrales en industriële locaties met beperkte ruimte.
Het gasgeïsoleerde schakelmateriaal is een van de belangrijkste producten van Cotenele. Het 11KV gasgeïsoleerde middenspanningsschakelapparaat is een compacte, met metaal omsloten middenspanningsstroomdistributieoplossing waarin alle onder spanning staande componenten, inclusief stroomonderbrekers, scheiders en rails, zijn afgedicht in een gasdichte roestvrijstalen tank gevuld met isolatiegas. Dit volledig afgedichte ontwerp biedt superieure bescherming tegen omgevingsfactoren zoals vochtigheid, zoute mist, stof en kleine dieren, waardoor C-GIS betrouwbaar presteert, zelfs onder zware omstandigheden.
C-GIS wordt veel gebruikt in stedelijke energiedistributienetwerken, hoge gebouwen, ondergrondse onderstations, windmolenparken, zonne-energiecentrales en industriële faciliteiten waar de ruimte beperkt is en betrouwbaarheid cruciaal is. De combinatie van compactheid, robuustheid en lage levenscycluskosten maakt het een voorkeurskeuze voor middenspanningsdistributiesystemen.
De C-GIS-producten van Cotenele voldoen aan de volgende belangrijke nationale en internationale normen:
GB/T 11022
GB3906
IEC 62271-200
IEC 62271-100
De technische parameters van de gasgeïsoleerde schakelapparatuur
| Parametercategorie | Parameternaam | Waarde | Opmerkingen |
| Basis elektrisch | Nominale spanning | 12 kv | |
| Nominale frequentie | 50/60 Hz | Optioneel | |
| Nominale stroom | 630~3150 EEN | Tot 4000A voor speciale ontwerpen | |
| Isolatieniveau | 1 min Vermogen-frequentie Bestand tegen spanning (fase-naar-fase en naar aarde) |
42KV | Isolerende pauze: 48KV |
| Blikseminpuls weerstaat spanning (fase- naar fase en naar aarde) |
75KV | Isolerende pauze: 85KV | |
| Hulpcircuit Vermogensfrequentie weerstaan Spanning |
2 kv | Controle- en hulpcircuits | |
| Schakelvermogen | Nominale kortsluitbreekstroom | 25/31,5/40KA | Stroomonderbreker |
| Geschatte kortstondige weerstand tegen stroom / Duur |
20~40 KA/3~4s | ||
| Nominale piekstroom | 50~100KA | Dynamische stabiliteit | |
| Nominale kortsluitstroom | 50~100KA | ||
| Nominale overdrachtstroom (schakelaar-zekering combinatie) |
1750 EEN | ||
| Mechanisch en afdichting | Mechanische levensduur (stroomonderbreker) | ≥10.000 bewerkingen | Vacuümtype |
| Mechanische levensduur (belastingsschakelaar) | ≥5.000 bewerkingen | SF₆kogel of vacuüm | |
| Mechanische levensduur (scheidingsschakelaar/aarding Schakelaar) |
≥3.000 bewerkingen | Driestandenschakelaar | |
| SF₆Gas nominale druk (maat bij 20℃) | 0,02~0,05 MPa | ||
| Jaarlijks lekkagepercentage SF₆-gas | ≤0,01%~0,1% | Toonaangevend: ≤0,01% | |
| Bescherming en veiligheid | Beschermingsklasse gascompartiment | IP67 | Stofdicht, tijdelijke onderdompeling |
| Beschermingsklasse behuizing | IP4X/IP41 | Bescherming >1 mm vaste stoffen | |
| Bestand tegen interne boogfouten | 31,5 KA/0,5~1s | ||
| Milieu Voorwaarden |
Omgevingstemperatuur | -25℃~+40℃ | Groter assortiment op aanvraag |
| Hoogte | ≤3000 m | Derating boven 1000 m | |
| Relatieve vochtigheid | Dagelijks gemiddelde ≤95% | Maandelijks gemiddelde≤90% | |
| Typische afmetingen | Breedte × Diepte × Hoogte | ~375~600×750~1400×1300~2500 mm | Varieert per huidige beoordeling |
Wat is het principe van het gasgeïsoleerde schakelmateriaal?
Het belangrijkste werkingsprincipe van de 11KV middenspanning gasgeïsoleerde schakelapparatuur en ringhoofdeenheden is het fysiek isoleren van onder spanning staande delen van de externe omgeving.
Werkingsprincipe: De onder spanning staande delen van gasgeïsoleerde schakelapparatuur of ringhoofdeenheden, zoals stroomonderbrekers, scheiders en rails, zijn afgedicht in een gasdichte roestvrijstalen gaskast gevuld met onder druk staand isolatiegas, dat traditionele lucht als isolatiemedium vervangt, waardoor de apparatuur immuun is voor omgevingsinvloeden.
Isolatie en boogdoving: Het isolatiegas in de gaskast (bijv. SF₆, N₂, droge lucht) zorgt voor uitstekende isolatie. Wanneer het circuit wordt geopend, wordt er een boog gegenereerd en dooft een vacuümonderbreker de boog op efficiënte wijze om een veilige ontkoppeling te garanderen.
Belangrijkste componenten: Een typische C-GIS-eenheid bestaat voornamelijk uit de gastank, schakelelementen (vacuümstroomonderbreker, scheider, enz.), bedieningsmechanisme, evenals een laagspanningsbesturingscompartiment en een kabelcompartiment.
Wat zijn de voordelen van gasgeïsoleerde schakelinstallaties of ringhoofdeenheden?
Vergeleken met traditionele luchtgeïsoleerde schakelapparatuur heeft 11KV middenspanningsgasgeïsoleerde schakelapparatuur veel belangrijke voordelen.
Ten eerste heeft het onder druk staande isolatiegas een diëlektrische sterkte die twee tot drie keer zo groot is als die van lucht. Door dit soort gas zoals SF₆ en N₂ te gebruiken, kan droge lucht de isolatieprestaties aanzienlijk verbeteren. Bij hogere spanningsniveaus is dit voordeel meer uitgesproken, wat het kenmerk heeft van een compacter formaat en dit zal ons helpen kleinere, ruimtebesparende apparaten te ontwikkelen.
Ten tweede kan het gas onder druk, naast uitstekende isolatieprestaties, ook het boogdovende vermogen verbeteren, waardoor de prestaties van circuitonderbreking worden verbeterd.
Ten derde zorgt de volledig afgedichte en luchtdichte structuur ervoor dat de schakelapparatuur zelf bestand is tegen externe schadelijke omgevingsfactoren zoals condensatie, vervuiling, kleine dieren en chemische verontreinigende stoffen. Daarom kan het betrouwbaar werken in zware of veeleisende omgevingen. In 2002 vond er een grote overstroming plaats in de rivier de Elbe in Duitsland, maar de ondergelopen opblaasbare schakelapparatuur hervatte snel de werking, wat de betrouwbare en veilige werking aantoont van gasgeïsoleerde kasten in zware omstandigheden.
Vergeleken met traditioneel AIS vertoont C-GIS aanzienlijke voordelen in verschillende dimensies, maar kent het ook enkele beperkingen
Wat zijn de productvoordelen voor het KYN61-40.5-schakelapparaat?
| Aspect | C-GIS | AIS |
| Grootte en voetafdruk | Compact: ongeveer 1/3 van het volume van AIS, waardoor er aanzienlijk op de vloerruimte van het onderstation wordt bespaard. | Groot: Vereist aanzienlijke ruimte voor vrije ruimte tussen fase en fase en tussen fase en grond. |
| Milieu Aanpassingsvermogen |
Uitstekend: volledig afgedicht, hoge beschermingsgraad, bestand tegen condensatie, vervuiling, zoute mist en kleine dieren. Ideaal voor zware omgevingen (buiten, aan de kust, op grote hoogte). | Slecht: Open structuur, gevoelig voor omgevingsomstandigheden; vatbaar voor condensatiefouten in vochtige ruimtes. |
| Onderhoudskosten | Zeer laag: de kerncomponenten zijn onderhoudsvrij, waardoor de handmatige inspectie- en onderhoudswerkzaamheden aanzienlijk worden verminderd; lagere levenscycluskosten. | Hoger: Vereist regelmatige reiniging, inspectie en onderhoud. |
| Veiligheid | Zeer hoog: spanningvoerende delen volledig omsloten, waardoor het risico op elektrische schokken voor operators wordt verminderd; hoge operationele veiligheid. | Matig: Onder spanning staande delen blootgesteld, wat bepaalde veiligheidsrisico's met zich meebrengt. |
| Milieu Vriendelijkheid |
Trending: Traditionele SF₆ heeft een hoog aardopwarmingspotentieel, maar nieuwe milieuvriendelijke gassen (droge lucht, N₂) worden mainstream, waardoor ‘groene’ netwerken mogelijk worden. | Beter: geen uitstoot van broeikasgassen. |
| Initiële investering | Hoger:Complexe technologie en hoge productieprecisie leiden tot hogere aanschafkosten dan AIS. | Lager: volwassen technologie, relatief betaalbaar. |
| Onderhoud Gemak |
Onhandig: interne componenten zijn niet zichtbaar; interne fouten zijn moeilijker te lokaliseren en te repareren, wat leidt tot langere uitvaltijden. | Handig: componenten zichtbaar, fouten eenvoudig te lokaliseren en te vervangen. |

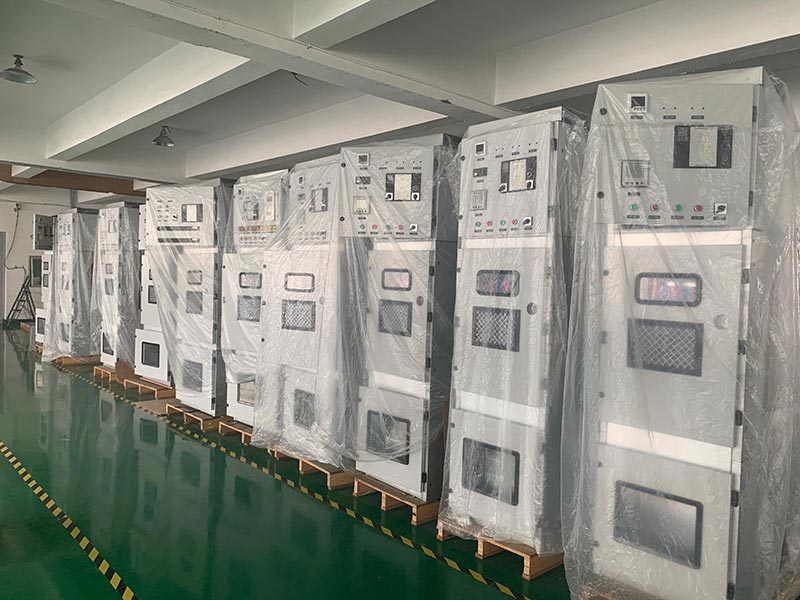

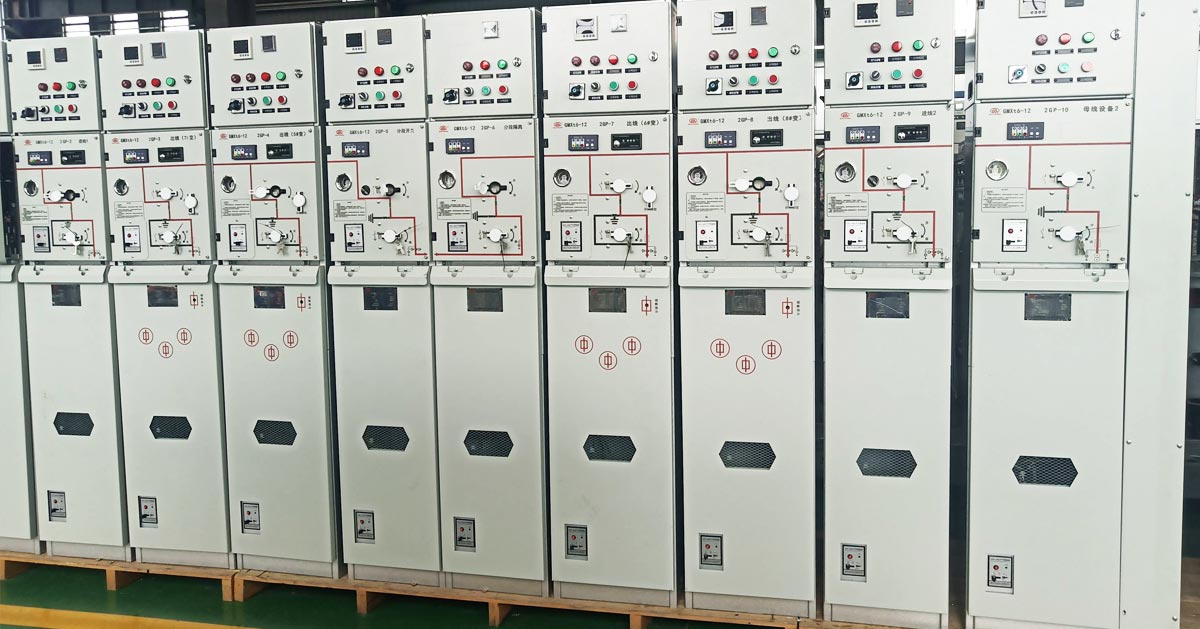

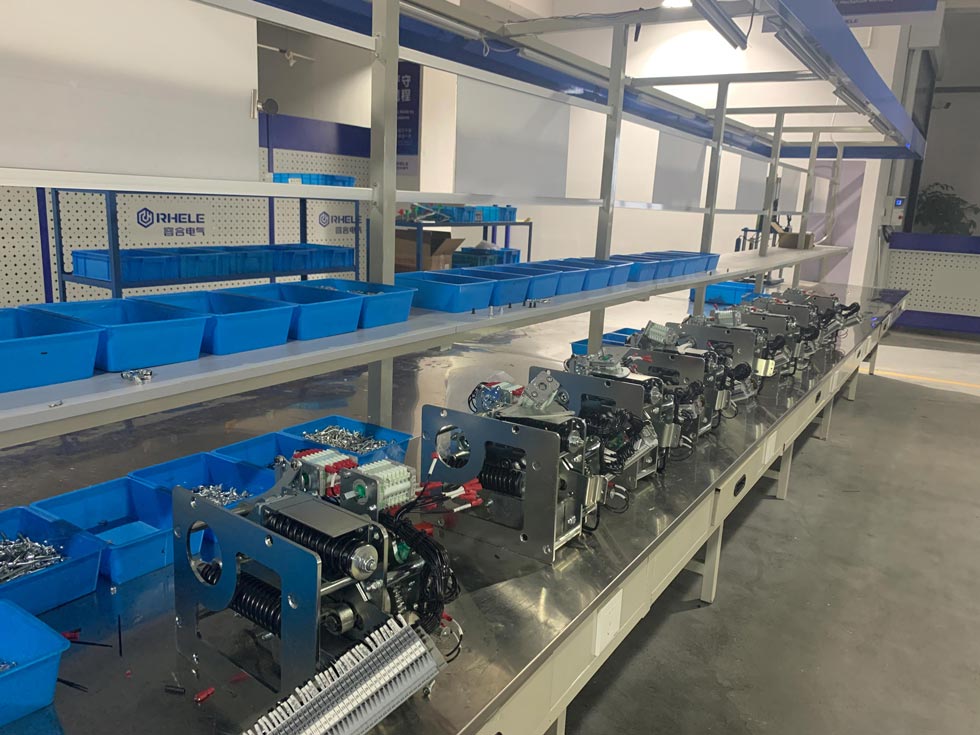

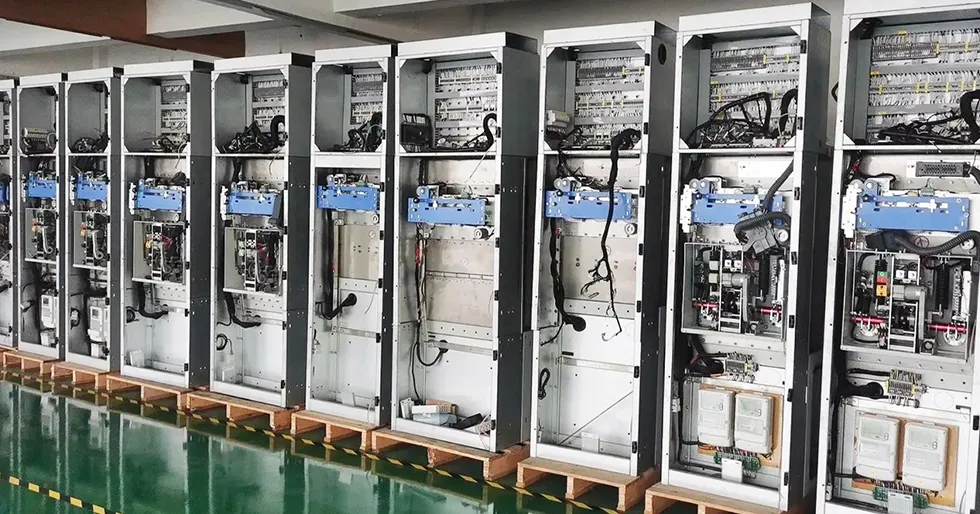

Productie werkplaats
