Professionele fabrikant van schakelapparatuur die betrouwbare stroomoplossingen levert
Schakelapparatuur is een van de belangrijkste elektrische distributieproducten van Cotenele. Ons productassortiment omvat laagspanningsschakelapparatuur,middenspanningsschakelaarsen ringhoofdeenheden (RMU), die veel worden gebruikt in energieopwekkings-, transmissie- en distributiesystemen.
Deze producten worden toegepast in energiecentrales, onderstations, mijnbouwprojecten, industriële ondernemingen, stedelijke woonwijken, commerciële gebouwen, datacentra en andere kritieke infrastructuuromgevingen.
Laagspanningsschakelapparatuur is ontworpen voor AC-systemen tot 1000 V (DC tot 1500 V) en biedt een veilige en betrouwbare stroomverdeling en bescherming op terminalniveau.
Middenspanningsschakelapparatuuromvat spanningsniveaus van 3,6 kV tot 40,5 kV, vaak gebruikt in 12 kV-, 24 kV- en 35 kV-systemen, en dient als sleutelapparatuur in middenspanningsstroomdistributienetwerken.
Schakelapparatuur speelt een essentiële rol in moderne elektrische systemen, van laagspanningsdistributie voor eindgebruikers tot hoogspanningstransmissie- en transformatienetwerken.
Deze producten worden toegepast in energiecentrales, onderstations, mijnbouwprojecten, industriële ondernemingen, stedelijke woonwijken, commerciële gebouwen, datacentra en andere kritieke infrastructuuromgevingen.
Laagspanningsschakelapparatuur is ontworpen voor AC-systemen tot 1000 V (DC tot 1500 V) en biedt een veilige en betrouwbare stroomverdeling en bescherming op terminalniveau.
Middenspanningsschakelapparatuuromvat spanningsniveaus van 3,6 kV tot 40,5 kV, vaak gebruikt in 12 kV-, 24 kV- en 35 kV-systemen, en dient als sleutelapparatuur in middenspanningsstroomdistributienetwerken.
Schakelapparatuur speelt een essentiële rol in moderne elektrische systemen, van laagspanningsdistributie voor eindgebruikers tot hoogspanningstransmissie- en transformatienetwerken.
- View as
Kabelverdeelkast voor buiten
Cotenele DFWK-type buitenkabelverdeelkast Gebruikt geprefabriceerde, live aanraakbare siliconenrubberen kabelkoppen, volledig afgedicht, volledig geïsoleerd, onderhoudsvrij en betrouwbaar om de persoonlijke veiligheid te garanderen; Compacte structuur, compact en mooi uiterlijk, dubbellaagse roestvrijstalen doos, met een levensduur van meer dan 20 jaar; Zonder de werking van het hoofdnetwerk te beïnvloeden. Implementeer regionaal stroomuitvalonderhoud om de omvang van stroomuitval te verminderen; Kan worden uitgerust met één of meerdere SF6-lastscheidingsschakelaars. De bedradingsmethoden zijn flexibel en divers, met maximaal acht aftaklijnen; Optionele bliksemafleiders, kortsluitfoutindicatoren, stroombegrenzende zekeringen, enz. zijn beschikbaar om aan verschillende gebruikersvereisten te voldoen.
33KV elektrische gezamenlijke box kabeldistributieschakelaar
In het 33kV-distributiesysteem is het 33KV elektrische verbindingskastkabeldistributieschakelapparaat een zeer belangrijke elektrische apparatuur, en Cotenele is een uitstekende vertegenwoordiger van de productie van deze apparatuur. Onze kabeldistributieschakelaar in Europese stijl wordt veel gebruikt in kabeltechniek in stroomdistributienetwerksystemen. De belangrijkste kenmerken zijn het openen van deuren in twee richtingen, het gebruik van doorvoerbuizen als verbindingsrails, en aanzienlijke voordelen zoals een compacte constructie, een duidelijke kabelopstelling en het niet nodig zijn van grote overspanningen van drieaderige kabels.
22KV bedradingsdoos aansluitkabelverdeelpaneel
Cotenele is een grote fabrikant van middenspanningskabelaftakdozen. Het door ons vervaardigde 22KV-bedradingsdoos-aansluitkabelverdeelpaneel heeft veel overzeese landen en gebieden geëxporteerd. Het 22KV-aansluitdoos-aansluitkabelverdeelpaneel is een belangrijk knooppuntapparaat in stroomdistributienetwerken, voornamelijk gebruikt voor stroomoverdracht en -distributie. Het wordt veel toegepast in stedelijke bekabelingsprojecten en residentiële stroomvoorziening. Het beschikt over volledig geïsoleerde, volledig afgedichte en onderhoudsvrije eigenschappen.
11KV buitenkabelaansluitkast voor elektrische aansluitkast
Cotenele is een belangrijke leverancier van kabeltechnische apparatuur in het Chinese elektriciteitsdistributienetwerk. Onze Europese stijl 11KV buitenkabelaansluitkast voor elektrische aansluitkasten is de afgelopen jaren op grote schaal gebruikt in distributiesysteemtechnische projecten van het State Grid. De belangrijkste kenmerken van de externe elektrische aansluitkast zijn het in twee richtingen openen van deuren, waarbij gebruik wordt gemaakt van doorvoerbuizen als verbindingsrails, en die aanzienlijke voordelen heeft, zoals een kleine lengte, een duidelijke kabelopstelling en het niet nodig zijn van grote overspanningen van drieaderige kabels.

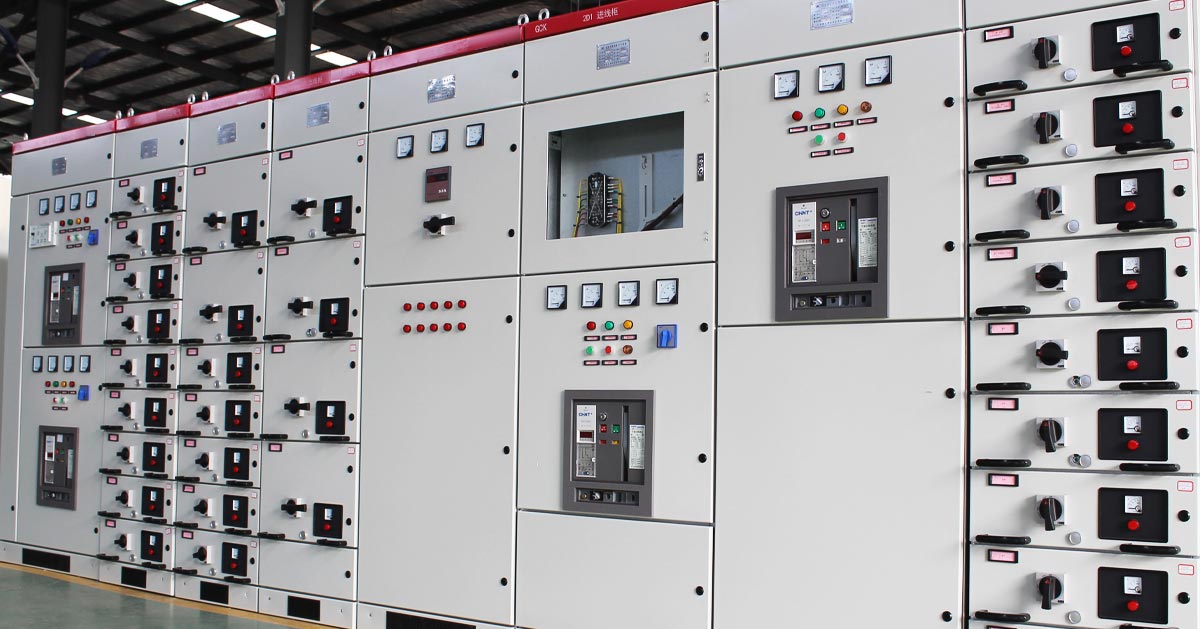

Laagspanningsverdeelkast
Cotenele is een grote fabrikant van laagspanningsverdeelkasten. Onze laagspanningsverdeelkasten hebben niet alleen een hoog marktaandeel in China, maar exporteren ook naar overzeese markten, vooral in Afrika en Zuid-Amerika. In Europa hebben we een langdurige en stabiele samenwerking opgebouwd met een aantal Griekse agenten. De laagspanningsverdeelkast is een cruciale schakel in het elektrische systeem en levert stroom van het hoofdnet aan de eindapparatuur. Het kan worden beschouwd als de ultieme toegangspoort voor stroomdistributie. Onze laagspanningsverdeelkasten voldoen aan de relevante internationale norm, bijvoorbeeld IEC 61439.
JP Laagspanningsverdeelkast LV-schakelapparatuur
De JP laagspanningsverdeelkast LV-schakelapparatuur is een "multifunctioneel geïntegreerd station" voor stroomapparatuur, ontworpen om zich aan te passen aan buitenomgevingen. De Cotenele JP-verdeelkast integreert meerdere functionele modules in een stevige buitenbehuizing, voornamelijk inclusief stroomverdeling, vermogensmeting, beveiligingsfuncties, evenals controle en blindvermogencompensatie. De functie van controle en blindvermogencompensatie is een van de kernfuncties van de geïntegreerde laagspanningsverdeelkast uit de JP-serie, die automatisch condensatorbanken kan in- en uitschakelen op basis van de netbelasting om te compenseren voor reactief vermogen, waardoor de arbeidsfactor van het net aanzienlijk wordt verbeterd, lijnverliezen worden verminderd en de spanningskwaliteit wordt verbeterd.
Wat is schakelapparatuur?
Schakelapparatuur (ook bekend als met metaal omsloten schakelapparatuur of geassembleerde distributieapparatuur) is een geïntegreerd elektrisch systeem dat voornamelijk bestaat uit stroomonderbrekers en bijbehorende besturingsapparatuur.
Het combineert componenten zoals stroomonderbrekers, lastscheidingsschakelaars, scheiders, zekeringen, instrumenttransformatoren, overspanningsbeveiligingsapparaten, stroomrails en isolatiesystemen binnen een metalen behuizing.
Deze componenten worden geassembleerd volgens een gedefinieerd elektrisch enkellijnsschema en vormen een gestandaardiseerde en modulaire distributie-eenheid.
De belangrijkste functies van schakelapparatuur zijn onder meer:
- Schakelen van elektrische circuits
- Systeemcontrole en bescherming
- Meting en bewaking van elektrische parameters
Laagspanningsschakelapparatuur wordt doorgaans gebruikt in distributienetwerken tot 1000 V AC, terwijl middenspanningsschakelapparatuur wordt toegepast in systemen van 3,6 kV tot 40,5 kV.
Soorten schakelapparatuur
Schakelapparatuur kan worden geclassificeerd op basis van spanningsniveau, isolatietechnologie, structureel ontwerp en toepassingsfunctie.
1. Classificatie op spanningsniveau
| Aspect | Laagspanningsschakelapparatuur | Middenspanningsschakelapparatuur |
| Spanningsbereik | ≤1000V | 3,6kV-40,5KV |
| Primaire taak | Distributie en controle (terminal) | Ontvangst en bescherming (hoofdlijn) |
| Kerncomponent | Stroomonderbreker met gegoten behuizing (MCCB), luchtstroomonderbreker (ACB) | Vacuümstroomonderbreker (VCB), SF₆-stroomonderbreker |
| Typische modellen | GGD,GCK,GCS,MNS | KYN28,XGN,C-GIS |
| Veiligheidsfocus | Schokbescherming, boogflits | Strikte vijf-preventie in elkaar grijpende, isolatie-afstandscontrole |
2. Classificatie per isolatiemedium
Luchtgeïsoleerde schakelapparatuur
Het gebruikt lucht als primair isolatiemedium. Het beschikt over een volwassen structuur, is eenvoudig te onderhouden en wordt veel gebruikt in traditionele distributiesystemen. Typische voorbeelden zijn onder meer laagspanningskasten en metaalomsloten middenspanningsschakelsystemen.
Gasgeïsoleerde schakelapparatuur
Het omsluit alle hoogspanningscomponenten in een afgesloten compartiment gevuld met SF₆, stikstof of droge lucht. Het biedt uitstekende isolatieprestaties, compacte structuur en een sterk aanpassingsvermogen aan de omgeving.
Solide geïsoleerde schakelapparatuur
Het maakt gebruik van epoxyhars om onder spanning staande componenten in te kapselen, waardoor het een sterke weerstand biedt tegen zware omstandigheden zoals vochtigheid, stof en vervuiling.
3. Classificatie op structuur
Vast type schakelapparatuur
Alle componenten zijn in de kast bevestigd. Het beschikt over een eenvoudige structuur en een kosteneffectief ontwerp, dat vaak wordt gebruikt in standaard distributiesystemen.
Uittrekbare schakelapparatuur
De stroomonderbreker of functionele eenheid wordt op een verplaatsbare trolley geïnstalleerd, waardoor onderhoud en vervanging eenvoudig zijn. Deze structuur verbetert de modulariteit en operationele flexibiliteit. Centraal gemonteerde middenspanningsschakelapparatuur is een typisch voorbeeld.
Typische typen schakelapparatuur
Ring-hoofdeenheid
Ring-hoofdunits zijn compacte distributiesystemen die zijn ontworpen voor de stroomvoorziening van ringnetwerken. Ze gebruiken lastscheidingsschakelaars in combinatie met zekeringbeveiliging om fouten te controleren en te isoleren.
RMU's worden veel gebruikt in stedelijke distributienetwerken, woongemeenschappen, commerciële gebouwen en industriële faciliteiten. Ze zijn verkrijgbaar in luchtgeïsoleerde en gasgeïsoleerde ontwerpen en bieden een compact formaat, eenvoudige bediening en betrouwbare prestaties.
Centraal gemonteerde schakelapparatuur
Centraal gemonteerde schakelapparatuur is een met metaal bekleed uittrekbaar middenspanningsdistributiesysteem, doorgaans gebruikt bij 3,6 kV–12 kV.
De structuur is verdeeld in drie compartimenten:
- Rail- en instrumentencompartiment
- Stroomonderbrekercompartiment
- Kabelcompartiment
Dit ontwerp verbetert de veiligheid en isolatie tussen functionele eenheden. Het wordt veel gebruikt in energiecentrales, industriële faciliteiten, onderstations en voor het starten van hoogspanningsmotoren. Het ondersteunt ook in elkaar grijpende beveiligingsfuncties om een veilige werking van het systeem te garanderen.
Gasgeïsoleerde schakelapparatuur
Gasgeïsoleerde schakelapparatuur omsluit alle elektrische componenten in een afgesloten metalen behuizing gevuld met isolatiegas.
Het is zeer goed bestand tegen omgevingsinvloeden zoals vocht, stof, vervuiling en corrosieve atmosferen. Het wordt veel gebruikt in stedelijke spoorvervoer, petrochemische fabrieken, metallurgie en hooggelegen gebieden.
Vergeleken met luchtgeïsoleerde systemen is C-GIS compacter, vereist aanzienlijk minder installatieruimte en biedt een lange levensduur met minimale onderhoudsvereisten.
Toepassingsgebieden van schakelapparatuur
Schakelapparatuur wordt veel gebruikt in:
- Energieopwekkingssystemen
- Transmissie- en distributieonderstations
- Industriële en mijnbouwfaciliteiten
- Stedelijke residentiële en commerciële gebouwen
- Datacenters en infrastructuurprojecten
RMU's worden vaak gebruikt in distributienetwerken en compacte onderstations. Centraal gemonteerde schakelapparatuur wordt voornamelijk toegepast in middenspanningsbesturings- en motorstartsystemen. Gasgeïsoleerde schakelapparatuur heeft de voorkeur in ruwe omgevingen met beperkte ruimte.
| Scenario | Geschikt kasttype | Typisch gebruik |
| Elektriciteitscentrales, grote onderstations | Middengemonteerd (KYN28), MV-schakelapparatuur | Levering generator, ontvangst hoofdtransformator |
| Industrieparken, middelgrote ondernemingen | Midden gemonteerd, RMU | Distributie, stroomontvangst |
| Stedelijke woonwijken, hoogbouw | RMU,LV-verdeelkasten | Ringnetwerkvoeding, einddistributie |
| Hooggelegen, vochtige, vervuilde gebieden | C-GIS | Verspreiding in ruwe omgevingen |
| Mijnbouw, petrochemie, spoorwegvervoer | C-GIS | Stroomvoorziening onder zware omstandigheden |
| Commerciële gebouwen, ziekenhuizen, datacentra | LV-schakelapparatuur (GCK/GCS/MNS) | Verlichting, HVAC, distributie van apparatuur |
Hoe u geschikte schakelapparatuur selecteert
Het selecteren van de juiste schakelapparatuur vereist evaluatie van verschillende sleutelfactoren:
1. Elektrische bedrijfsomstandigheden
Er moet rekening worden gehouden met het spanningsniveau, de stroomcapaciteit, de frequentie en de belastingskarakteristieken om een stabiele en veilige werking te garanderen.
2. Omgevingsomstandigheden
Temperatuur, vochtigheid, hoogte, seismisch niveau en vervuilingsgraad hebben rechtstreeks invloed op de isolatieprestaties en de levensduur van de apparatuur.
3. Vereisten voor kortsluiting
De nominale kortstondige stroomsterkte en het uitschakelvermogen moeten overeenkomen met de systeemfoutniveaus. Middenspanningssystemen gebruiken doorgaans een classificatie van 3 seconden, terwijl laagspanningssystemen vaak een classificatie van 1 seconde gebruiken.
4. Kenmerken van de belasting
Verschillende belastingstypen vereisen verschillende configuraties, zoals stroomonderbrekerpanelen of lastscheidingsschakelaarsystemen.
5. Applicatieomgeving
- Algemeen landinwaarts: luchtgeïsoleerde schakelapparatuur
- Gebieden met beperkte ruimte: compacte of gasgeïsoleerde systemen
- Secundaire distributie: RMU-systemen
- Industriële uitbreiding: maakt gebruik van een modulair en uittrekbaar systeem.
6. Projecttype
Nieuwe installaties maken doorgaans gebruik van moderne, hoogefficiënte systemen, terwijl retrofitprojecten bestaande configuraties kunnen volgen.
7. Onderhoudsvereisten
Het ontwerp van de apparatuur moet eenvoudig onderhoud mogelijk maken, met sterke anti-corrosie- en anti-vervuilingsprestaties.
Schakelapparatuur in geprefabriceerde onderstations
Een geprefabriceerd onderstation integreert hoogspanningsschakelapparatuur, transformatoren, laagspanningsschakelapparatuur en besturingssystemen in een compacte behuizing.
Hoogspanningszijde
Inclusief middenspanningsschakelapparatuur zoals KYN28A-12 of RMU-systemen, uitgerust met beveiligingsrelais en communicatiesystemen.
Transformator
Gebruikt doorgaans olie-ondergedompelde of droge transformatoren met laag verlies en hoog rendement.
Laagspanningszijde
Maakt gebruik van uitrijdbare laagspanningsschakelsystemen voor eenvoudig onderhoud en betrouwbare stroomverdeling.
