22KV bedradingsdoos aansluitkabelverdeelpaneel

Het 22KV Wiring Box Junction Cable Distribution Panel, vervaardigd door Cotenele, is een zeer betrouwbaar, volledig geïsoleerd, volledig afgedicht distributieapparaat voor buiten, dat problemen van grote landbezetting en lage veiligheid in traditionele bovengrondse lijnen aanpakt, waardoor 'ondergrondse bekabeling' en 'olievrije transformatie' van elektriciteitsnetten mogelijk is. Deze 24 kV-kabelaftakdoos is een distributieapparaat voor middenspanning voor buiten met een nominale spanning van 24 kV en een nominale frequentie van 50 Hz. Het wordt geïnstalleerd op knooppunten of vertakkingspunten van stroomkabels om één inkomende feeder naar meerdere uitgaande feeders te distribueren, wat vaak wordt gebruikt in ringnetwerk- of radiale distributiesystemen.

Structuur en componenten

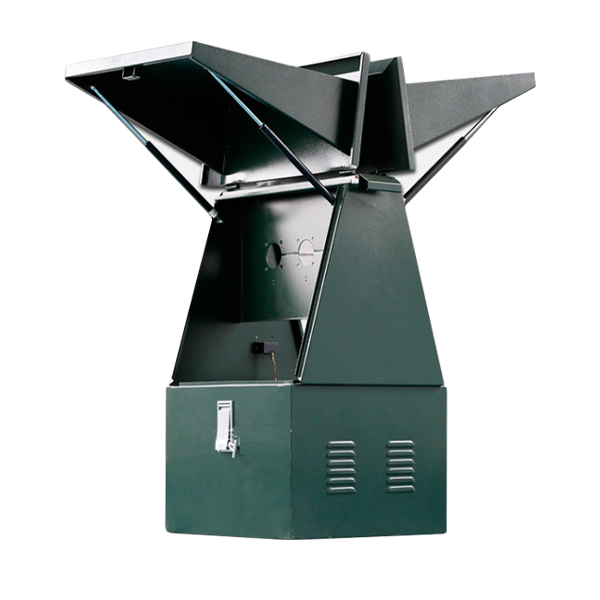

De behuizingsstructuur van het Cotenele Box Junction Cable Distribution Panel is compact, stevig en duurzaam en omvat de volgende twee onderdelen:

1. Behuizing

• Materiaal: Het schaalmateriaal van de 22KV-bedradingskast is meestal gemaakt van roestvrij staal, koudgewalst staal met poedercoating of gegalvaniseerd staal, dat een uitstekende corrosieweerstand en mechanische slagvastheid heeft.
• Beschermingsgraad: Het schaalmateriaal van het 22KV-verbindingskabelverdeelpaneel is meestal gemaakt van roestvrij staal, koudgewalste staalpoedercoating of gegalvaniseerd staal, dat een uitstekende corrosieweerstand en mechanische slagvastheid heeft.
• Beschermingsklasse: De beschermingsgraad van de behuizing van het kabelverdeelpaneel bereikt doorgaans IP33 of hoger (bijvoorbeeld IP34D) op basis van de nieuwste normen en kan bescherming tegen regen, stof en corrosie bieden voor zware buitenomgevingen.
• Structureel ontwerp: de mechanische sterkte van dit verbindingskabelverdeelpaneel is hoog genoeg en is uitgerust met een regendichte groef en deur met afdichtingspakking, interne kabelklemmen en aardingsklemmen.

2. Interne compartimenten en componenten

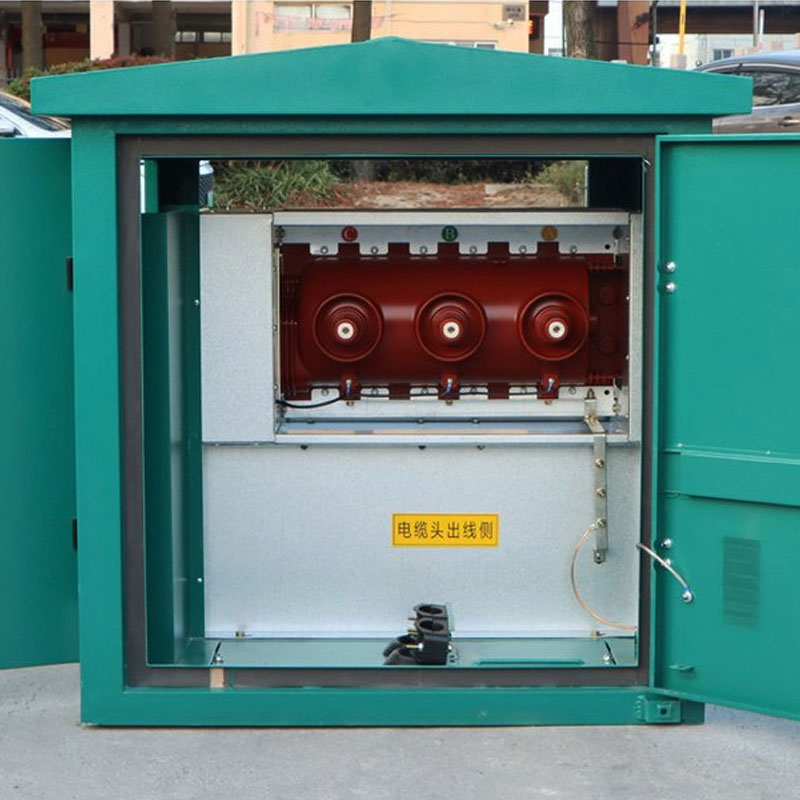

• Railcompartiment (kernconnector): 22KV verbindingskabelverdeelpaneel gebruikt doorgaans leidingen (connectoren met dubbel uiteinde) of geprefabriceerde rails van siliconenrubber als geleidende connectoren. De railstructuur maakt gebruik van lucht- of vaste isolatie, waardoor een duidelijke kabelindeling kan worden bereikt zonder dat grote overspanningen nodig zijn.
• Kabelconnectoren (scheidbare connectoren): De kerncomponenten van de 22KV-bedradingskast omvatten voornamelijk de 630A-hoofdcircuitconnector, die met bouten is vastgezet om het hoofdkanaal te vormen, en de 200A-aftakconnector, die via live-pluggen met de gebruikerszijde is verbonden.
• Aardingssysteem: Er bevindt zich een hoofdaardingsrail in de doos van het 22KV-bedradingskastaansluitkabelverdeelpaneel. Alle metalen componenten en kabelafschermingslagen in de 22KV-bedradingskast moeten betrouwbaar worden geaard om een ​​veilige werking te garanderen.

Optionele functionele componenten:

• Indicator voor aanwezigheid van spanning: De belangrijkste functie van dit onderdeel is het weergeven of de rail of kabel onder spanning staat of niet, het voorkomen van onbedoeld contact en het garanderen van de veiligheid van het personeel.
• Overspanningsafleider: Bliksemafleiders worden aan de inkomende of uitgaande zijde geïnstalleerd om schade aan apparatuur veroorzaakt door overspanning door bliksem te voorkomen.
• Foutindicator: Deze indicator wordt op de kabel geïnstalleerd om snel de locatie van apparatuurfouten te lokaliseren.

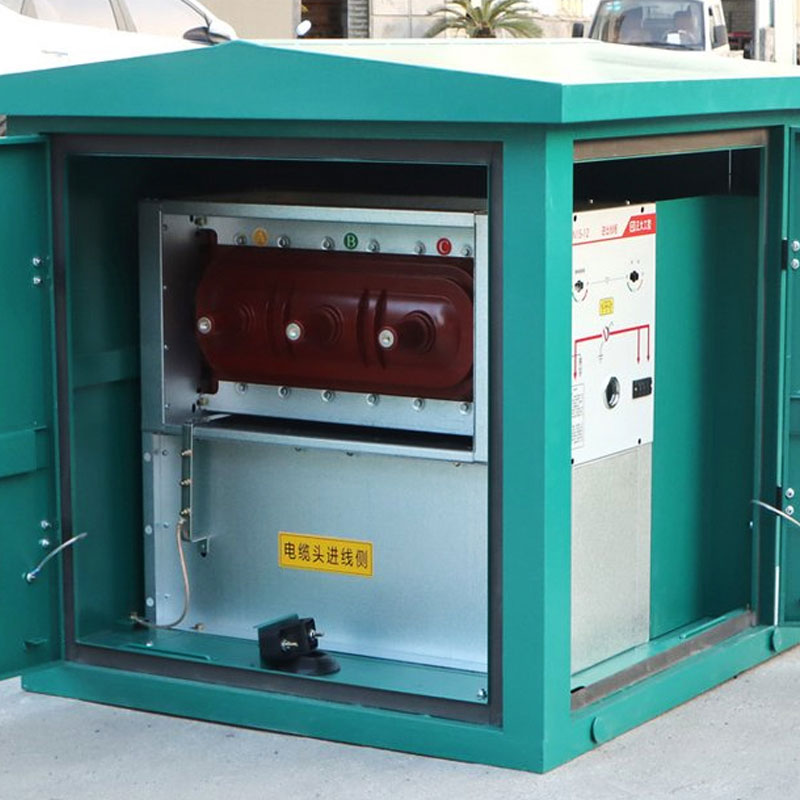

• Lastscheidingsschakelaareenheid: In kabelaftakdozen van het schakeltype worden meestal SF6- of vacuümtype lastscheidingsschakelaars gebruikt om de belastingsstroom af te sluiten.

Belangrijkste technische parameters

Veelgestelde vragen (FAQ)

1. Vraag: Hoe wordt “live-pluggable” bereikt in 24kV-kabelaftakdozen?

A: Dit geldt vooral voor de 200A-connectoren in aftakdozen van het Amerikaanse type. Deze connectoren hebben interne boogdovende eigenschappen of een speciale constructie, en met een speciaal bedieningsinstrument kunnen ze onder belasting worden aangesloten/losgekoppeld, waardoor ze als lastscheidingsschakelaar fungeren. Opmerking: 630A-hoofdcircuitconnectoren mogen nooit onder spanning worden aangesloten/losgekoppeld; ze mogen pas na het spanningsvrij worden in-/uitgedraaid met het gereedschap.

2. Vraag: Waarom zijn sommige filiaaldozen duur en andere goedkoop?

A: Prijsverschillen komen voornamelijk voort uit interne materialen (geïmporteerd siliconenrubber versus huishoudelijk, volledig koperen geleiders versus andere), behuizingsmateriaal (roestvrij staal versus gewoon geverfd staal) en de toevoeging van schakeleenheden. Een aftakdoos met een SF6-schakelaar kost aanzienlijk meer dan een basistype.

3. V: Zijn interne connectoren gevoelig voor storingen als gevolg van het binnendringen van vocht?

A: Hoogwaardige aftakdozen maken gebruik van geprefabriceerde connectoren van siliconenrubber. Siliconenrubber heeft uitstekende hydrofobiciteit en hoge elasticiteit. Bij correcte installatie (schone interface) is de afdichting met de kabel uiterst effectief, waardoor korte onderdompeling in water mogelijk is. De vochtbestendigheid is zeer sterk bij correcte installatie.

4. V: Wat is het verschil tussen een kabelaftakdoos en een schakelstation (ringhoofdeenheid)?

A: De middenspanningskabelaftakdoos heeft geen interne schakelaar, die de kortsluitstroom niet kan onderbreken en alleen als fysiek aansluitpunt dient. De ringhoofdeenheid (RMU) is uitgerust met schakelapparaten (stroomonderbrekers/lastscheidingsschakelaars) met beveiligings-, besturings- en meetfuncties. De kabelaftakdoos van het schakeltype bevindt zich tussen de twee en heeft dezelfde functie als een compacte buitenringnetwerkunit.

5. Vraag: Is er een fundering vereist voor het installeren van een kabelaftakdoos?

EEN: Ja. Hoewel het apparaat zelf op de grond kan worden gemonteerd, is voor de juiste buigradius van de kabels, waterdichtheid, stofbescherming en bedieningsgemak doorgaans een betonnen sokkel (ongeveer 30-50 cm hoog) vereist. De doos wordt op de plint bevestigd en kabels komen vanaf de onderkant binnen.

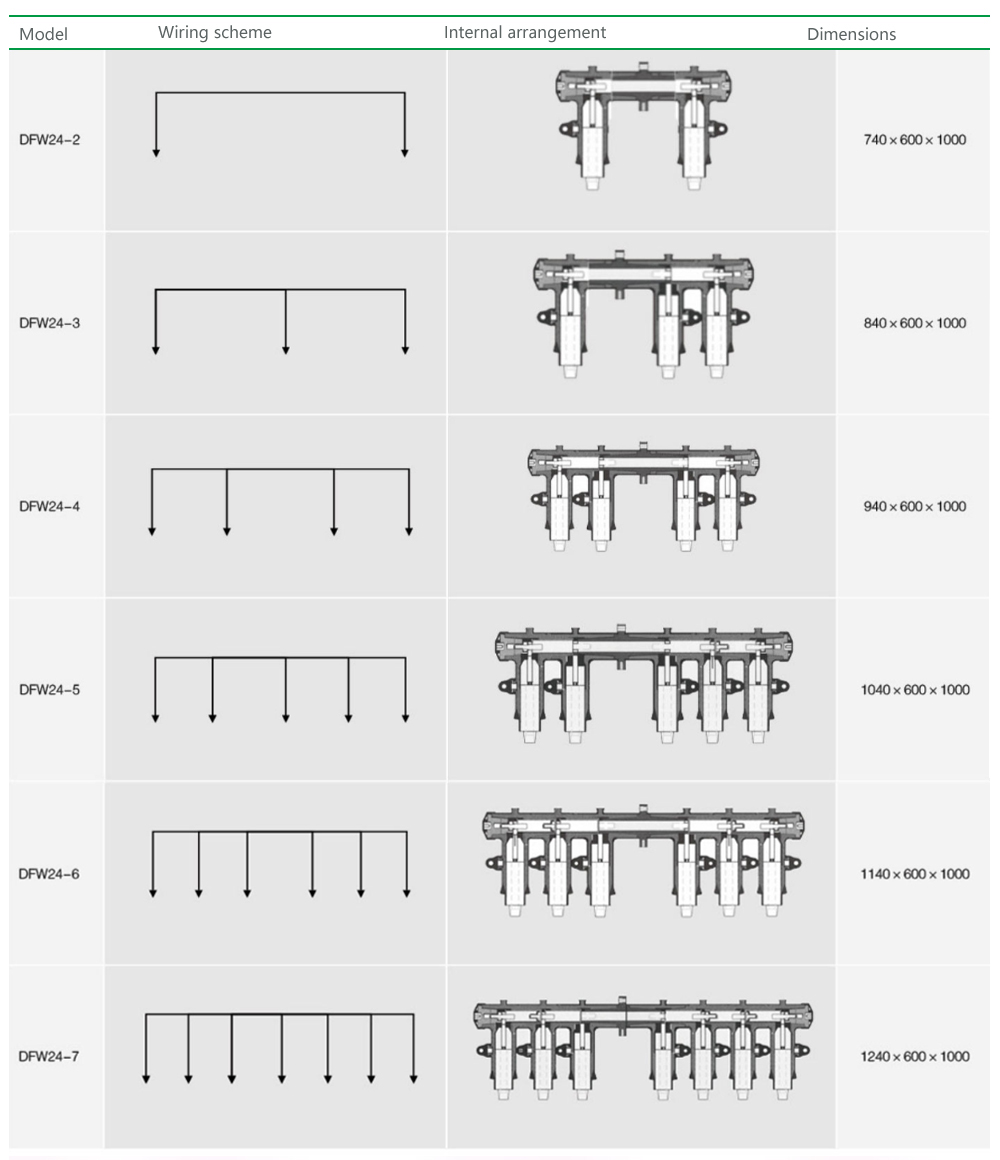

Beschrijving bestelnummer

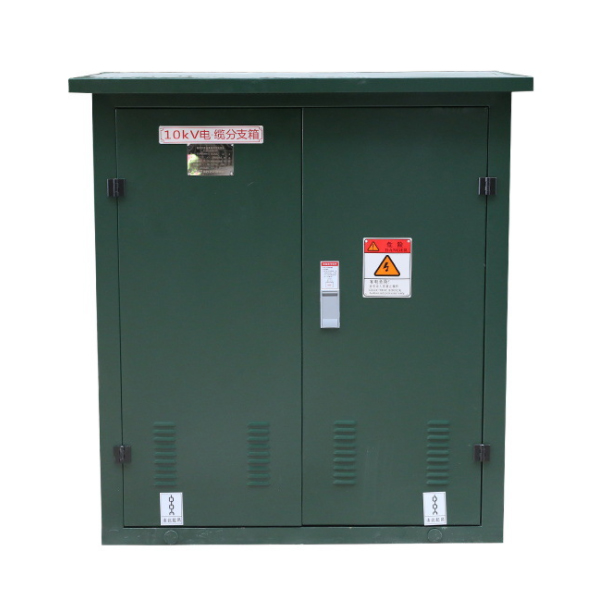

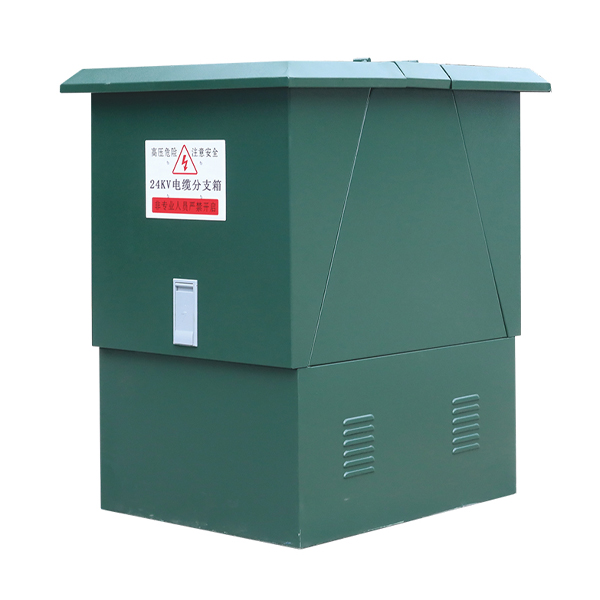

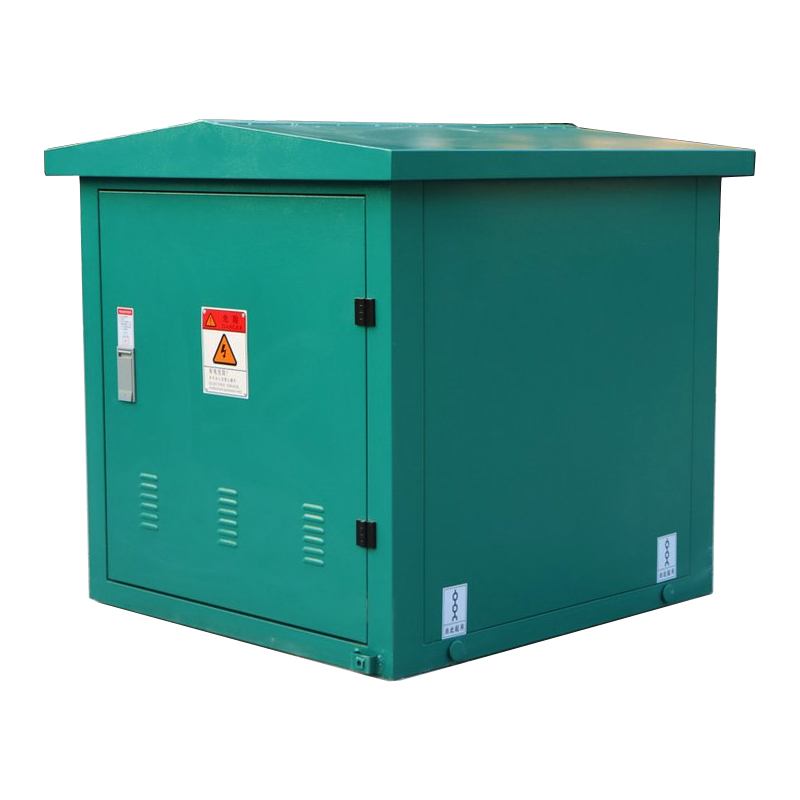

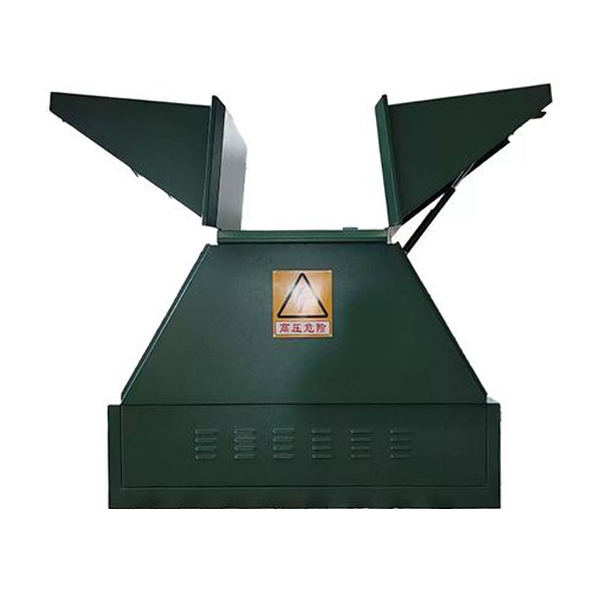

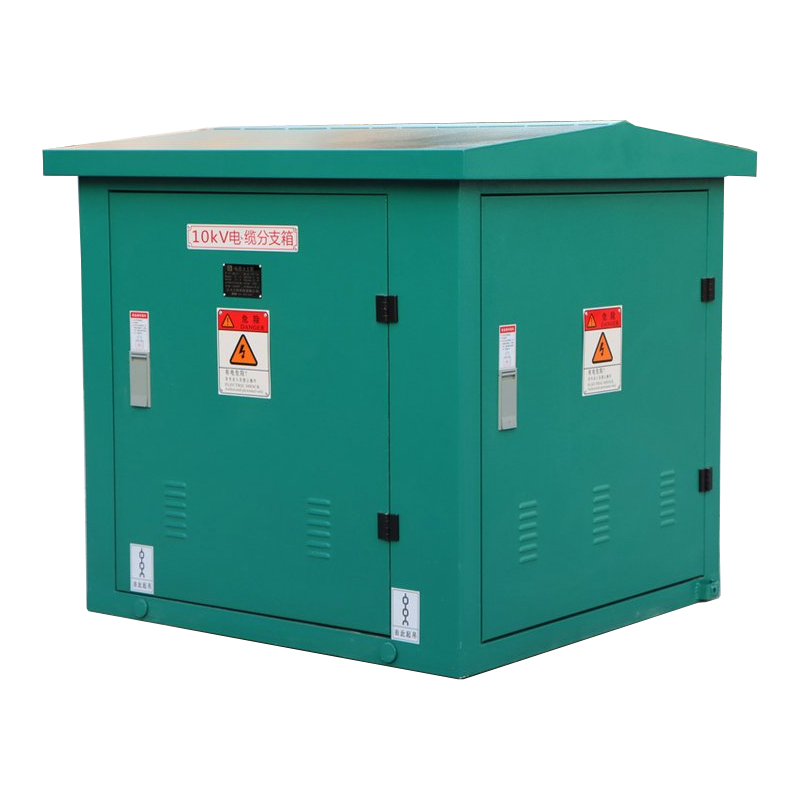

Producten tonen:
