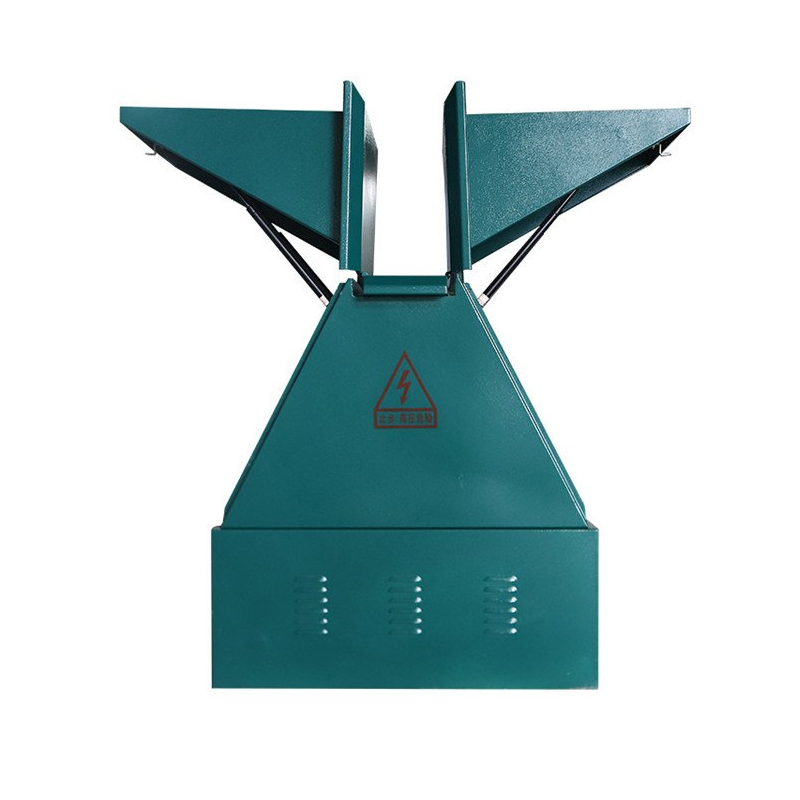

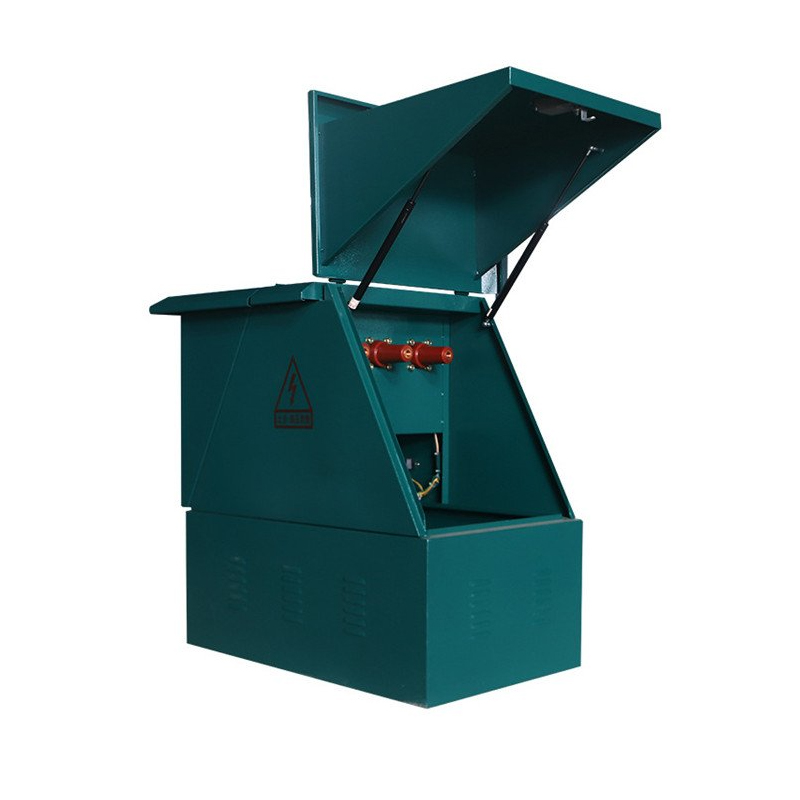

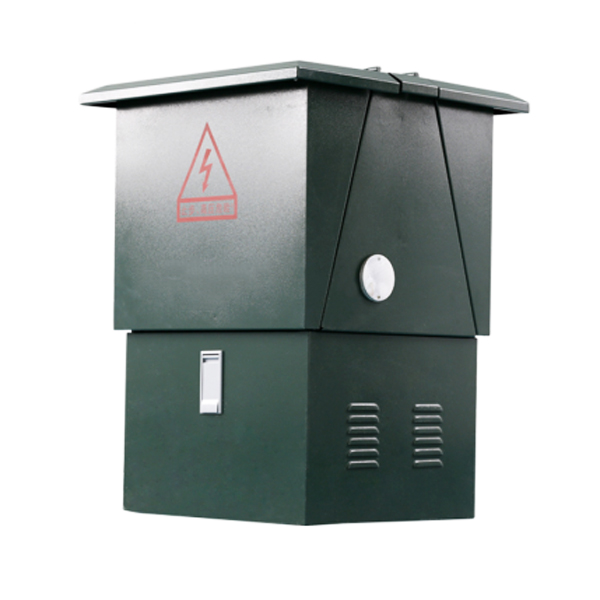

11KV buitenkabelaansluitkast voor elektrische aansluitkast

Cotenle is een belangrijke leverancier van moderne stedelijke distributienetwerkapparatuur in China. De 11KV buitenkabelaansluitkast voor elektrische aansluitkasten vervaardigd door Cotenele heeft kenmerken van volledige isolatie, volledige afdichting en een compacte structuur. Het lost efficiënt en veilig de problemen op van het aftappen en overbrengen van kabels door middel van flexibele configuraties en betrouwbare kabelverbindingstechnologie. Deze kabelaansluitdoos maakt over het algemeen gebruik van een geschroefde verbindingskabelverbinding met een nominale stroom van 630A, die voldoet aan de DIN47636-norm. Het is een ideale keuze voor stedelijke netwerkreconstructie en ondergrondse kabelvoeding.

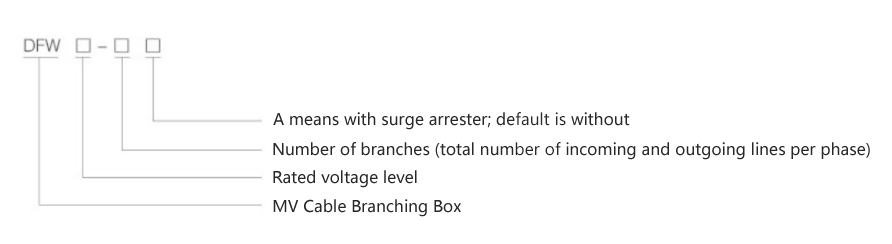

Model en betekenissen

Belangrijkste technische parameters

Arbeidsomstandigheden

1. Omgevingstemperatuur: Maximumtemperatuur niet hoger dan +40°C, minimumtemperatuur niet lager dan -30°C.

2. Windsnelheid: Equivalent aan 34 m/s (winddruk niet groter dan 700 Pa).

3. Vochtigheid: dagelijkse gemiddelde relatieve vochtigheid niet groter dan 95%, maandelijkse gemiddelde relatieve vochtigheid niet groter dan 95%.

4. Seismische weerstand en installatiehelling: Horizontale versnelling niet groter dan 0,4 m/s², verticale versnelling niet groter dan 0,15 m/s²; installatiehoek niet groter dan 3°.

5. Installatieomgeving: De omringende lucht mag niet aanzienlijk worden vervuild door corrosieve, ontvlambare gassen of waterdamp, en de installatielocatie moet vrij zijn van hevige trillingen.

Let op: Als de gebruiksvoorwaarden voor het bestellen van dit product de hierboven genoemde specificaties overschrijden, neem dan contact op met ons bedrijf.

Productvoordelen

De 11KV externe elektrische aansluitkast heeft de volgende voordelen:

1. Volledig geïsoleerd en volledig afgedicht: alle spanningvoerende delen in de kabelaansluitkast zijn strikt geïsoleerd (zoals het gebruik van siliconenrubber) en hebben geen blootliggende geleiders, waardoor de veiligheid van het personeel wordt gegarandeerd.

2. Sterk aanpassingsvermogen aan de omgeving: de schaalstructuur van de kabelaftakdoos heeft een ontwerp dat bestand is tegen stof, vocht, overstromingen en corrosie, en kan buiten of zelfs in overstroomde omgevingen worden gebruikt, waardoor een onderhoudsvrije werking wordt bereikt.

3. Flexibele en compacte structuur: de hoogte van de kabelaftakdoos kan worden gecombineerd en biedt plaats aan maximaal 8 inkomende/uitgaande lijnen. De kabelaftakdoos neemt een veel kleiner oppervlak in beslag dan traditionele verdeelkasten en past prachtig in de stedelijke omgeving.

4. Economisch en betrouwbaar: deze kabelaftakdoos kan de investering in de hoofdvoedingskabel verminderen en is eenvoudig te installeren. Na samenwerking met de foutindicator kan de kabelaftakdoos de fout snel lokaliseren en de betrouwbaarheid van de stroomvoorziening verbeteren.

5. Functioneel uitbreidbaar: deze kabelaftakdoos kan worden uitgerust met verschillende elektrische componenten zoals bliksemafleiders, spanningsindicatoren, transformatoren, RTU's/FTU's en verschillende sensoren ter ondersteuning van distributieautomatisering en smart grid-upgrades.

Classificatie van de 12kv kabelaftakdozen

12kV-kabelaftakdozen worden voornamelijk geclassificeerd op basis van technische stijl en functie:

1. Aftakdoos van het Amerikaanse type

• Kenmerken: Horizontale meerwegrail, deuropening aan één zijde, compacte structuur.
• Aansluitmethode: 600A schroefaansluiting voor hoofdstroomcircuit; 200A plug-in aansluiting voor vertakte circuits (hot-swappable).
• Voordelen: Kleine breedte, flexibele combinatie, aftakconnector kan worden gebruikt voor het schakelen van belastingen.

2. Aftakdoos van het Europese type

• Kenmerken: Gebruikt doorvoerbussen als rails, dubbelzijdige deuropening, duidelijke kabelopstelling.
• Verbindingsmethode: maakt over het algemeen gebruik van 630A-kabelconnectoren met boutbevestiging.
• Voordelen: De kabelgeleiding is overzichtelijk en er zijn geen grote overspanningen van drieaderige kabels nodig.

3. Aftakdoos van het type schakelapparaat (ringnetwerktype)

• Kenmerken: Ingebouwde SF6 lastscheidingsschakelaar of stroomonderbreker, met uitschakelvermogen.
• Functie: Maakt het schakelen van circuits mogelijk, schakelt de stroomvoorziening van het ringnetwerk in of isoleert secties voor onderhoud.
• Voordelen: Combineert enkele functies van een ringhoofdeenheid tegen lagere kosten; vertegenwoordigt een upgradepad van traditionele aftakdozen naar slimme netwerken.

Selectie-opmerking: Reguliere producten van hoge kwaliteit gebruiken siliconenrubber als het primaire materiaal voor kabelconnectoren en bieden een veel betere isolatie-afdichting en verouderingsbestendigheid vergeleken met vroege hittekrimpbare of EPDM-materialen.

Selectierichtlijnen:

1. Omgevingsfactoren: Als de kabelaftakdoos moet worden geïnstalleerd in overstromingsgevoelige of laaggelegen gebieden, moet een volledig afgedichte beschermingsconstructie tegen het binnendringen van water met IP67 of een hoger beschermingsniveau (zoals ingegraven) worden geselecteerd.

2. Onderhoudsbehoeften: Voor situaties die extreme compactheid en geen onderhoud vereisen, raden wij het gebruik van Amerikaanse plug-in kabelaftakdozen aan; Voor drie-aderige kabels met een grote doorsnede en hoge eisen aan de duidelijkheid van de bedrading raden wij echter aan kabelaftakdozen in Europese stijl te gebruiken.

3. Netwerkfunctionaliteit: Voor ringnetwerktoepassingsscenario's die foutisolatie vereisen, moeten verdeelkasten van het type schakelapparatuur worden geselecteerd.

Weergave bestelnummer:

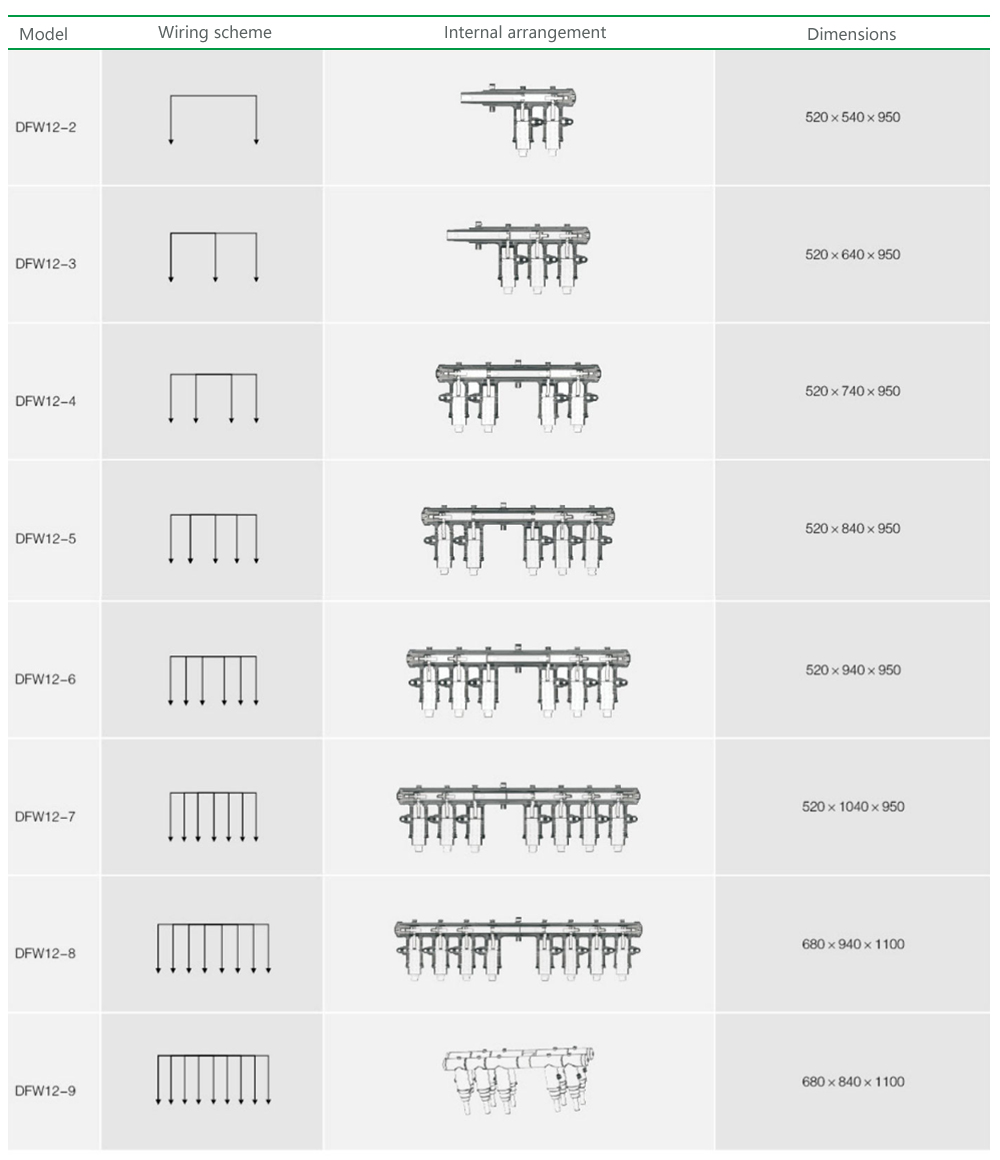

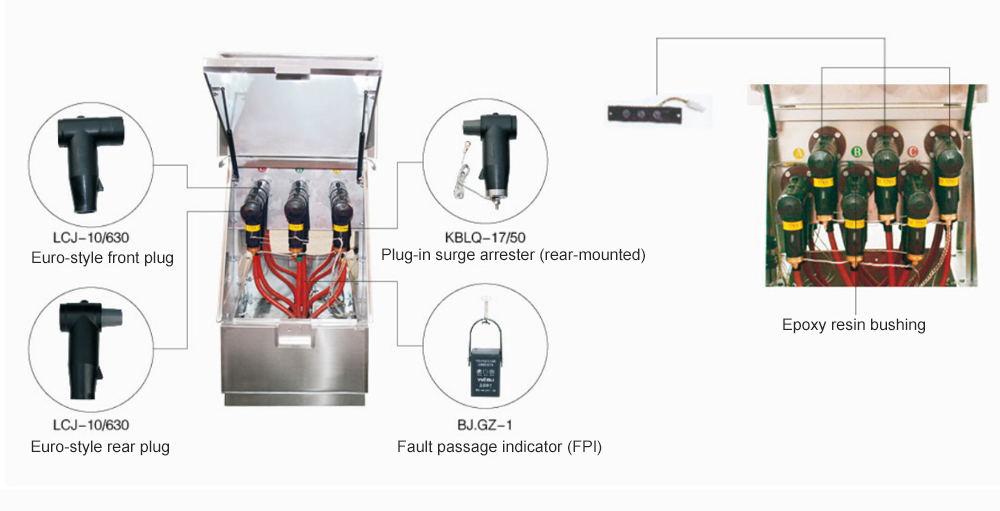

Intern distributieschema van een Europese kabelaansluitdoos van 12 kV

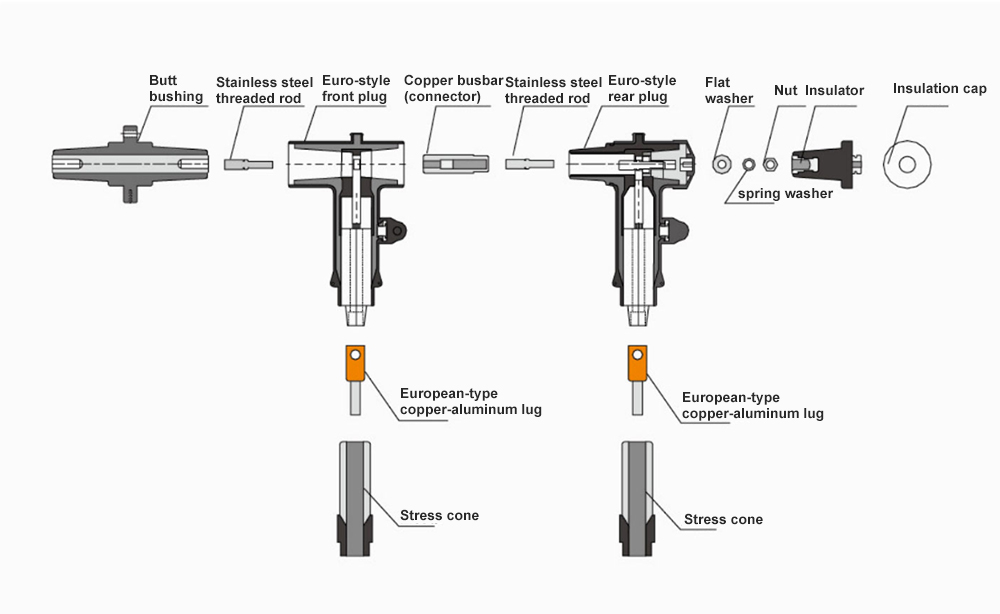

Schematisch diagram van 12kv Europese kabelaansluitdoosverbindingen:

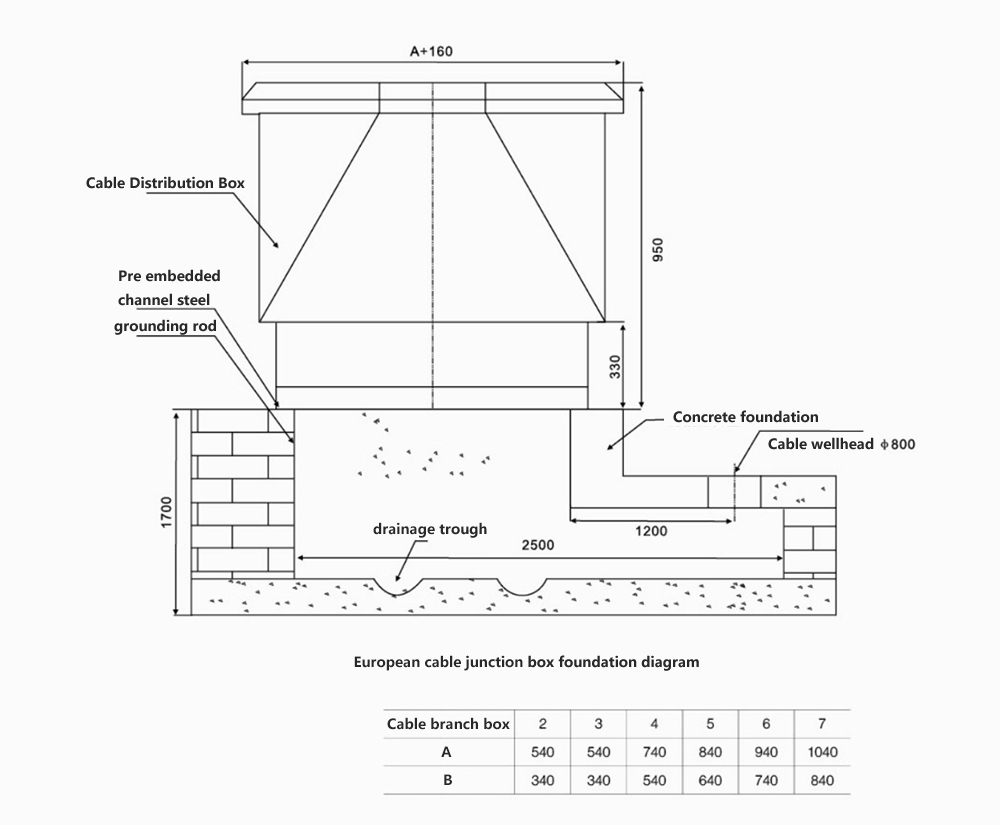

12KV Europees kabelaansluitdoos-funderingsschema

Onze fabriek

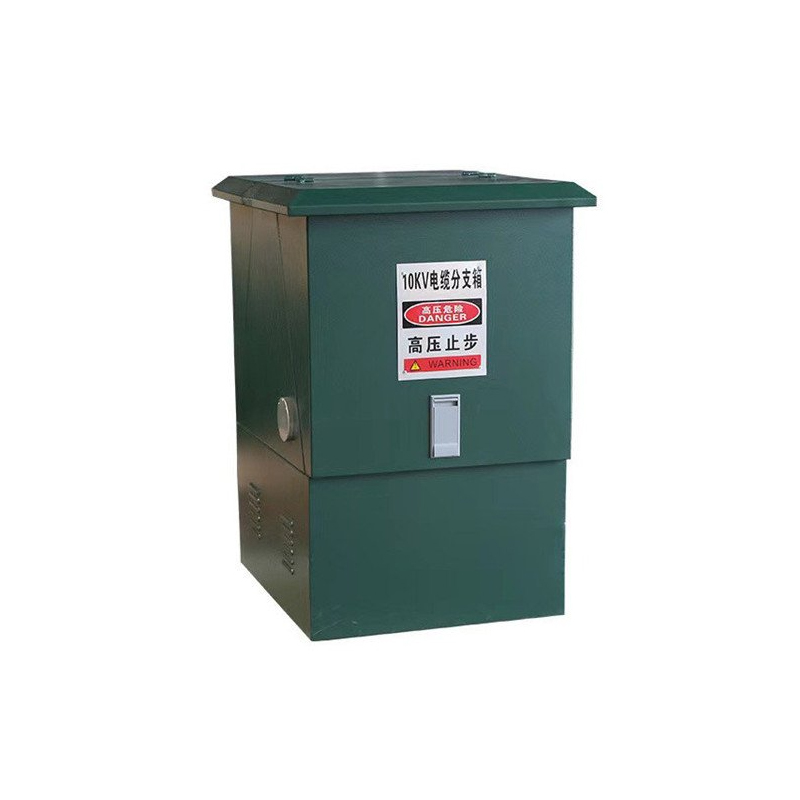

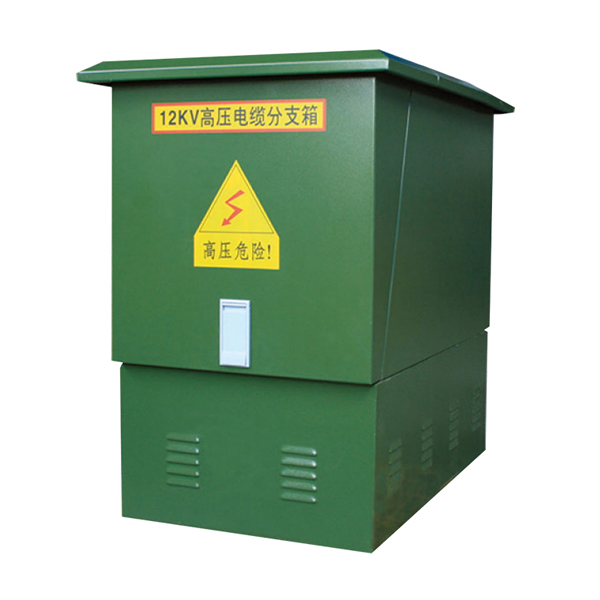

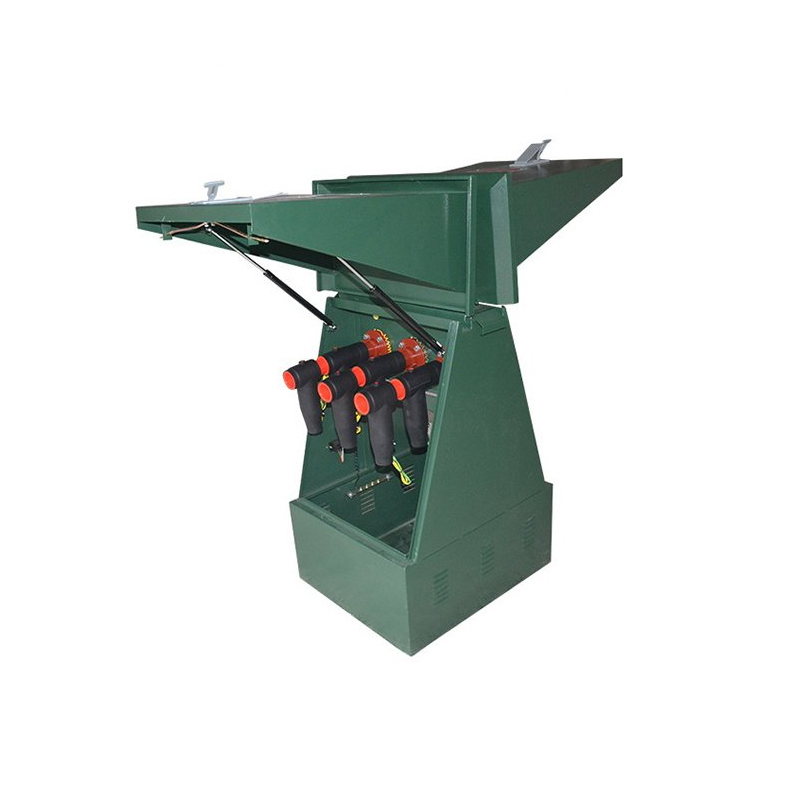

Productshow:
