Laagspanningsverdeelkast

Met de ontwikkeling van de elektrische technologie evolueert de laagspanningsverdeelkast steeds meer in de richting van intelligentie, modulariteit, miniaturisatie en hoge energie-efficiëntie. De door Cotenele geproduceerde laagspanningsverdeelkast voldoet volledig aan de voordelen van bovengenoemde producten. De laagspanningsverdeelkasten die wij produceren worden voornamelijk gebruikt in woongebouwen, commerciële gebouwen, industriële installaties, infrastructuur en hernieuwbare energievelden. De cotenele laagspanningsverdeelkast is betrouwbaar van kwaliteit, stevig van structuur, compact van formaat en hoog in veiligheid, en wordt al lang geprezen door een groot aantal gebruikers.

Wat is een laagspanningsverdeelkast?

Een laagspanningsverdeelkast is het eindstroomverdeelapparaat van een stroomverdeelsysteem. De laagspanningsverdeelkast kan stroom ontvangen van stroomopwaartse distributieapparatuur zoals laagspanningsschakelapparatuur of onderstations en verdeelt de stroom veilig naar nabijgelegen belastingen, terwijl hij ook bescherming, monitoring en controle biedt voor de relevante circuits en apparatuur. Hier verwijst "laagspanning" doorgaans naar systemen met een wisselspanning van 380 V of 220 V.

De belangrijkste functies kunnen in vier punten worden samengevat:

1. Stroomverdeling: verdeel een enkele ingangsvoeding veilig over meerdere vertakte circuits via schakelaars zoals stroomonderbrekers in de laagspanningsverdeelkast.

2. Stroombeveiliging: stroomonderbrekers of andere schakelaars die in laagspanningsverdeelkasten zijn geïnstalleerd, ontkoppelen automatisch het circuit wanneer overbelasting, kortsluiting, lekkage of andere situaties zich voordoen op de belastingslijn, waardoor stroomafwaartse apparatuur en persoonlijke veiligheid worden beschermd.

3. Controle en bediening: door een laagspanningsverdeelkast te installeren, kan de bediening en werking van stroomafwaartse circuits gecentraliseerder en gemakkelijker worden uitgevoerd.

4. Monitoring en meting: de instrumenten die in de laagspanningsverdeelkast zijn ingebouwd, kunnen spanning, stroom en andere bedrijfsparameters weergeven, en gerelateerde instrumenten kunnen ook het energieverbruik meten.

Hoofdstructuur en kerncomponenten

Een verdeelkast bestaat uit de behuizing en interne elektrische componenten.

De behuizing beschermt interne componenten en biedt de nodige bescherming tegen stof en vocht. Het is meestal gemaakt van metaal (bijvoorbeeld staal) en maakt ook gebruik van andere isolatiematerialen. Afhankelijk van de installatieomgeving hebben behuizingen verschillende IP-classificaties (Ingress Protection).

De kerncomponenten voeren de elektrische functies uit:

Classificatie van laagspanningsverdeelkasten

Laagspanningsverdeelkasten kunnen op verschillende manieren worden geclassificeerd:

1. Op kernfunctie (meest gebruikelijk)

2. Volgens montagemethode

• Wandmontage: compact, geschikt voor residentiële/commerciële gebouwen, neemt weinig ruimte in beslag.
• Vloerstaand (vrijstaand): Ontworpen voor industriële omgevingen, kan grotere lasten dragen, eenvoudig onderhoud.
• Inbouw (inbouw): Ingebed in muren, esthetisch aantrekkelijk, ruimtebesparend (gebruikelijk in woningen).
• Buitentype: Hogere IP-classificatie (bijvoorbeeld IP54), bestand tegen regen, stof en corrosie.

3. Op bouwtype

• Vast paneel (open type): Alleen beschermd aan de voorkant; Onder spanning staande delen kunnen vanaf de zijkant/achterkant toegankelijk zijn. Lage beschermingsgraad, gebruikt waar de eisen minimaal zijn.
• Ingesloten (gesloten type): deze laagspanningsverdeelkast is aan alle kanten ingesloten, behalve het installatieoppervlak, en de veiligheids- en beschermingsprestaties zijn relatief hoog.
• Ladetype: De functionele eenheid van deze laagspanningsverdeelkast is een afneembare lade, die de voordelen heeft van goede uitwisselbaarheid en hoge betrouwbaarheid, en meer geschikt is voor gelegenheden met hoge continuïteitseisen.
• Modulair type: de interne structuur van dit type verdeelkast maakt gebruik van standaardmodularisatie, die functies flexibel kan verminderen en uitbreiden.

4. Door de hiërarchie in het energiesysteem

• Primaire distributieapparatuur: dit type laagspanningsverdeelkast kan rechtstreeks worden aangesloten op transformatoren en stroom distribueren naar verschillende stroomafwaartse locaties; Ook de nominale waarde en capaciteit van transformatoren moeten relatief hoog zijn.
• Secundaire distributieapparatuur: Verdeelt de stroom van stroomopwaarts naar lokale belastingen en biedt bescherming, monitoring en controle.
• Einddistributieapparatuur: Ver van de stroombron gelegen; gedecentraliseerde eenheden met kleine capaciteit die rechtstreeks eindgebruikers bedienen.

Hoe kies je een geschikte laagspanningsverdeelkast?

Het kiezen van een geschikte verdeelkast kan de economische efficiëntie en veiligheid verbeteren.

1. Ten eerste is het noodzakelijk om de toepassingsvereisten en belastingsvereisten te verduidelijken

• Belastingskarakteristieken: Ten tweede is het noodzakelijk om het vermogen, de spanning (220V/380V) en de stroomsterkte van alle apparaten te verduidelijken. Besteed speciale aandacht aan de inschakelstromen van de motor (5‑7× nominale stroom).
• Toekomstige uitbreiding: reserveer 10-20% reservecapaciteit en circuits voor toekomstige toevoegingen.

2. Zorg dat de belangrijkste parameters overeenkomen

• Nominale spanning: moet overeenkomen met de systeemspanning (bijvoorbeeld 380V/220V).
• Nominale stroom: de nominale stroom van de hoofdrail en de inkomende stroomonderbreker moet ≥ de totale bedrijfsstroom van alle belastingen zijn.
• Kortsluituitschakelvermogen (Icu): de belangrijkste veiligheidsparameter. Moet hoger zijn dan de verwachte kortsluitstroom op het installatiepunt; anders kan het apparaat vernield worden of brand veroorzaken.

3. Bepaal de vereiste IP-classificatie

• Kies de juiste IP-code op basis van vochtigheid, stof, corrosieve gassen, enz. Bijvoorbeeld IP30 voor droge binnenomgevingen; IP54 of hoger voor buiten of stoffige/natte locaties.

4. Denk aan materialen en vakmanschap

• Behuizing: de staaldikte moet voldoende zijn (bijvoorbeeld hoofdframe ≥2,0 mm) voor mechanische sterkte.
• Geleiders: gebruik hoogwaardig T2-koper voor hoofdrails; vermijd aluminium of inferieur koper.
• Merk en kwaliteit: Door gerenommeerde fabrikanten en merken te kiezen, kunt u de kwaliteit garanderen en de onderhoudskosten na verkoop verlagen. Het is noodzakelijk om te verifiëren of het product over geldige CCC-certificering en typekeuringsrapporten beschikt.

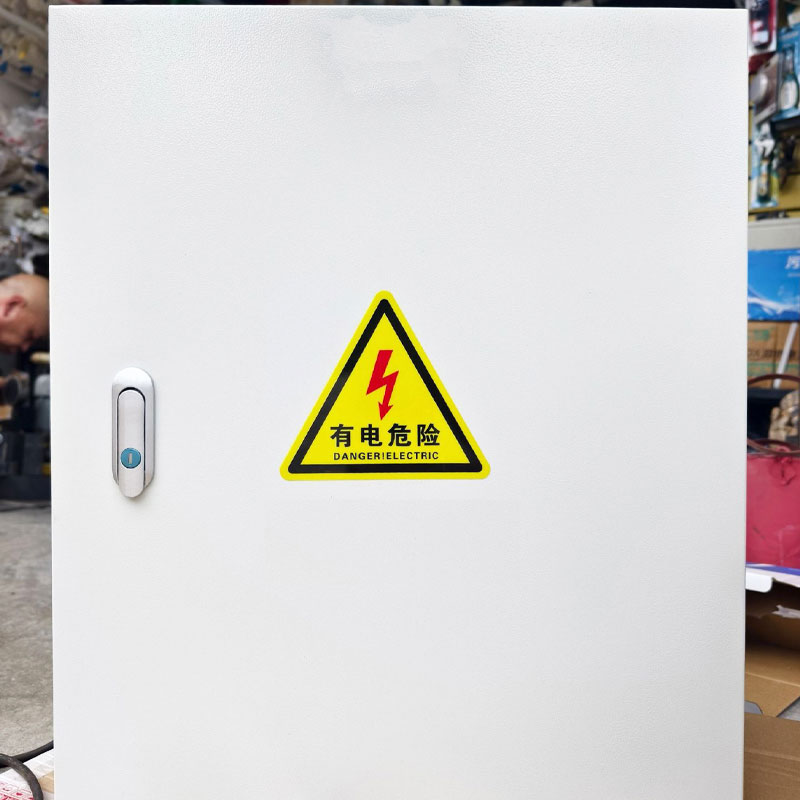

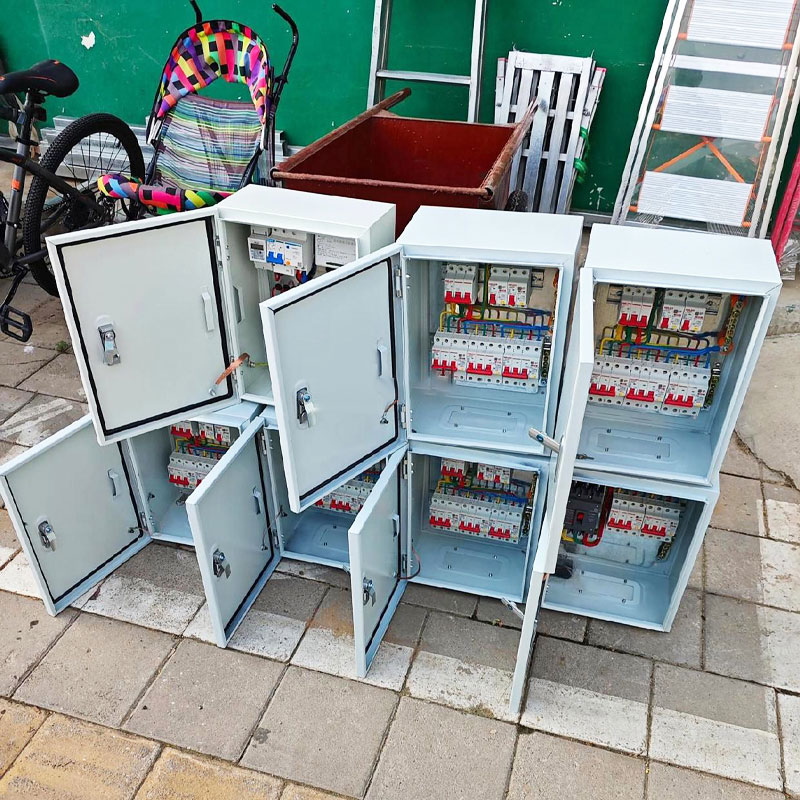

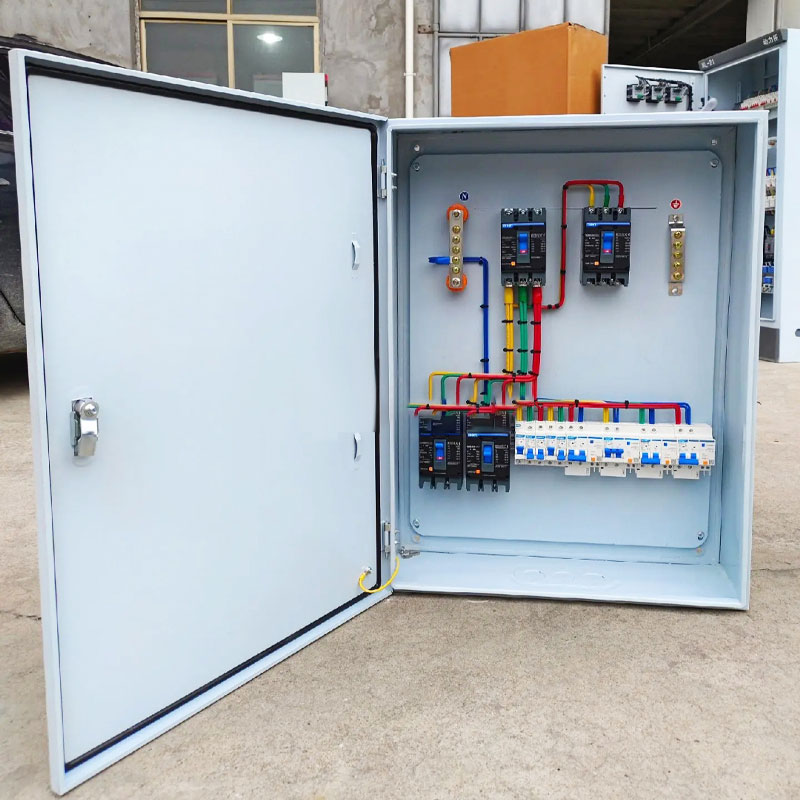

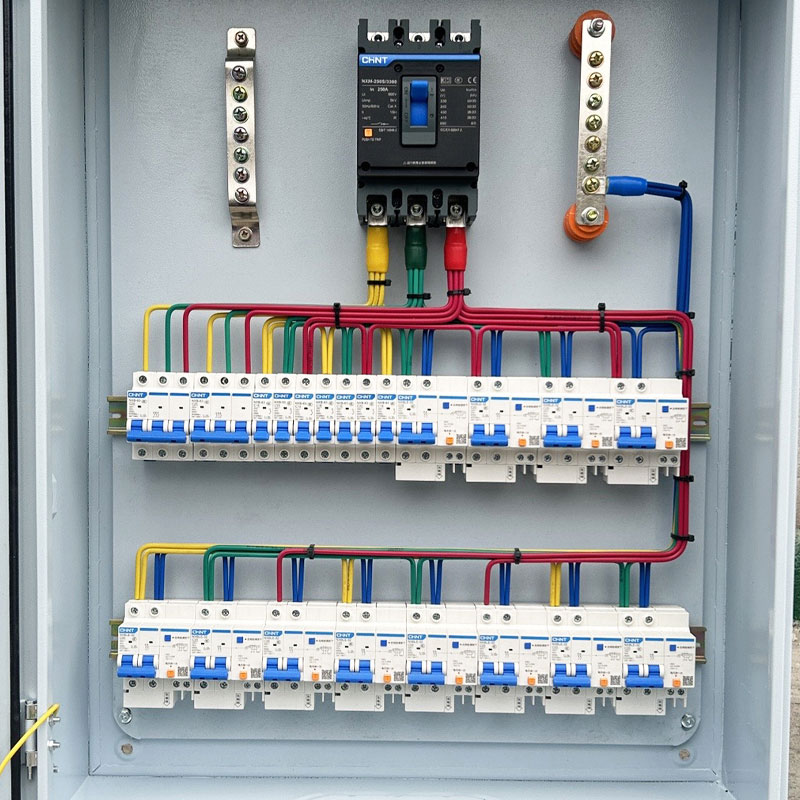

Onze fabriek

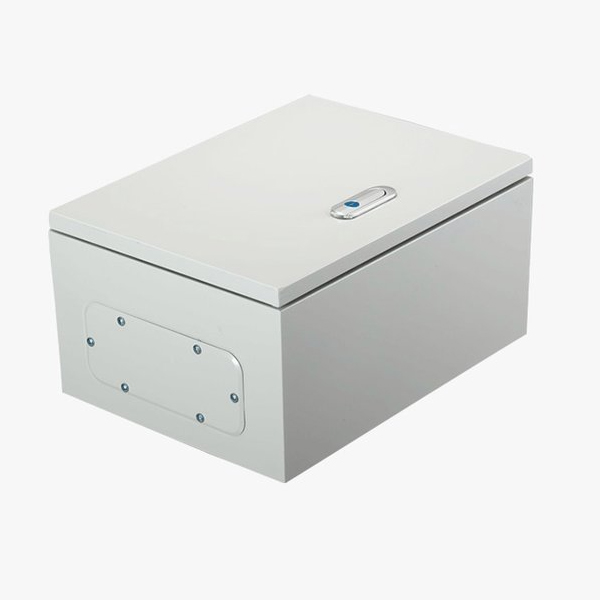

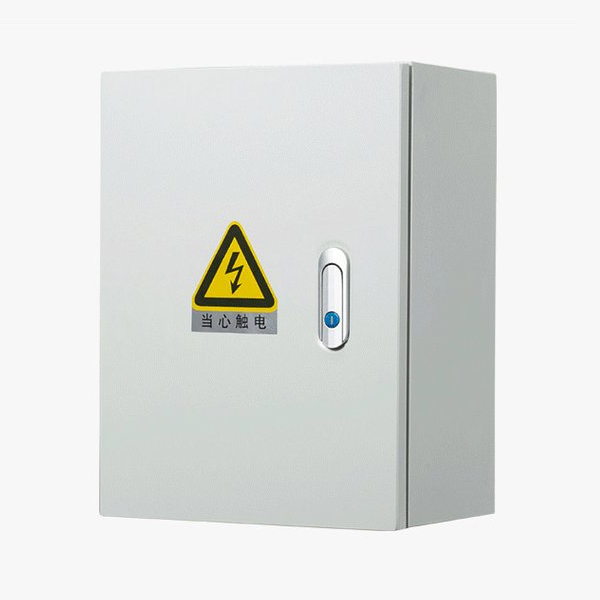

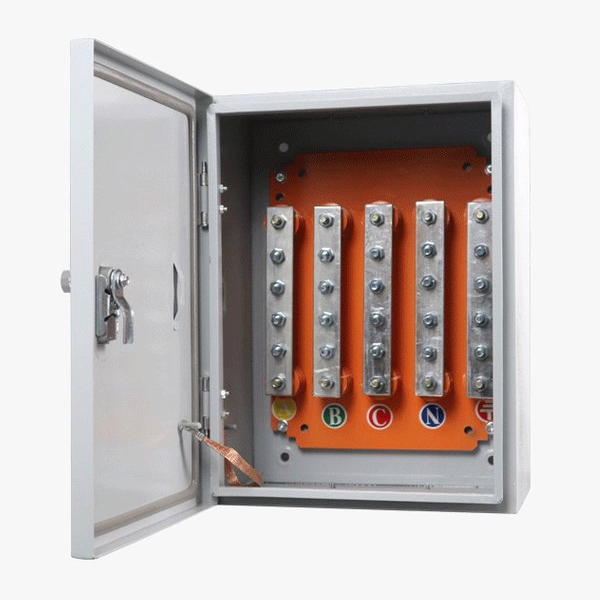

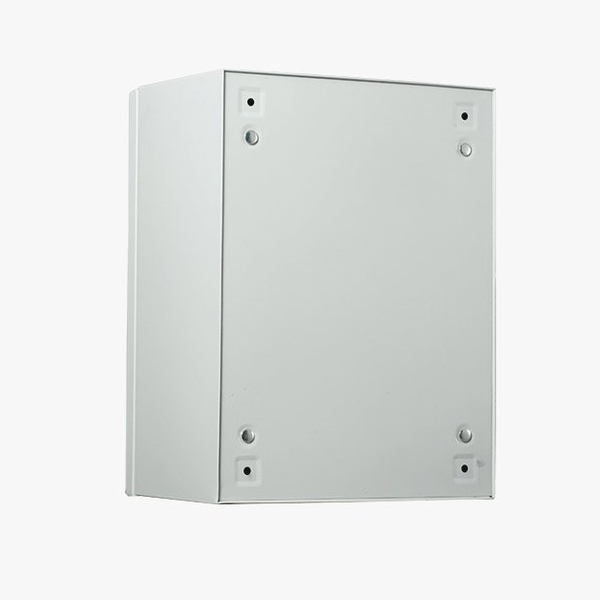

Producten tonen:
