11KV middenspanningsringhoofdunit MV-panelen

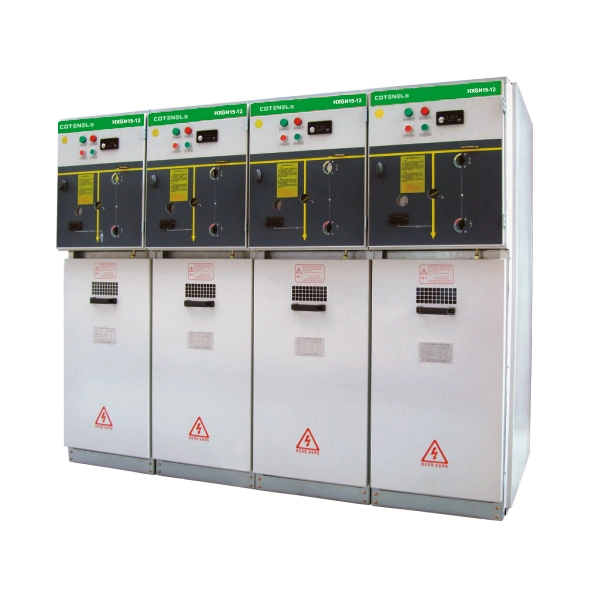

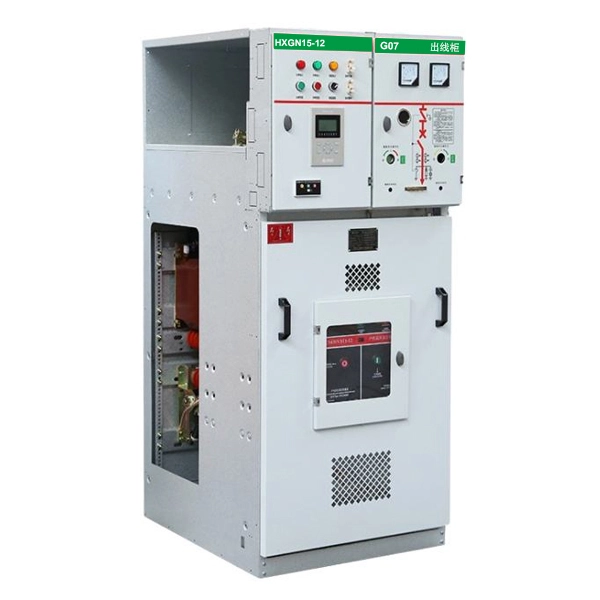

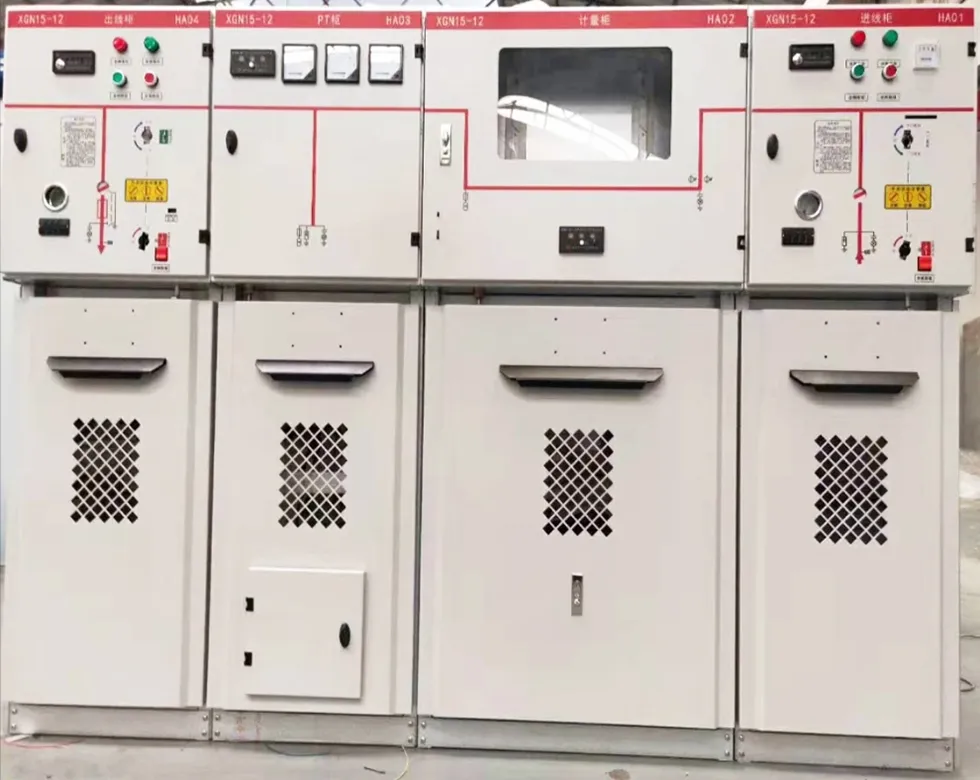

Cotenele is een van de belangrijkste fabrikanten voor de RMU's in China. De door ons vervaardigde HXGN15-12 compacte ringhoofdeenheden zijn zeer populair op de markt. De HXGN15-12 11KV middenspanningsringhoofdeenheid MV-panelen is een vast type, met metaal omsloten ringhoofdeenheid, die gewoonlijk wordt gebruikt voor driefasige 11 kV, 50 Hz stroomdistributiesystemen. Deze HXGN15-12 RMU heeft de kenmerken van een modulaire constructie met aparte rail- en schakelkastcompartimenten en een sluitermechanisme dat de schakelkast isoleert wanneer de lastscheidingsschakelaar opent, dit zorgt voor veilig onderhoud. De lastschakelaar van het puffertype zorgt voor een betrouwbare onderbreking, terwijl het bedieningsmechanisme (handmatig of motoraangedreven) een uitgebreide “vijf preventie”-vergrendeling omvat. De driefasige opstelling van voor naar achter minimaliseert de footprint. Componenten zijn eenvoudig te vervangen en de unit vormt geen brand- of explosierisico. Het is geschikt voor ringnetwerk- en terminaltoepassingen, inclusief compacte onderstations.

Model en betekenissen

Belangrijkste technische parameters

Belangrijkste technische parameters van RMU

Parameters voor zekeringbeveiligingstransformator

Arbeidsomstandigheden

1. Omgevingstemperatuur:-25℃~ +40℃;

2. Hoogte:Niet hoger dan 1000 meter boven zeeniveau:

3. Omgevingsvochtigheid:Dagelijks gemiddelde RV ≤ 95%: Maandelijks gemiddelde RV ≤ 90%

4. Waterdampdruk:Dagelijks gemiddelde RV ≤ 2,2 kPa; Maandelijks gemiddelde RV≤ 1,8 kPa;

5. Omgeving:geen brand, explosiegevaar, ernstige vervuiling, chemische corrosie en hevige trillingen

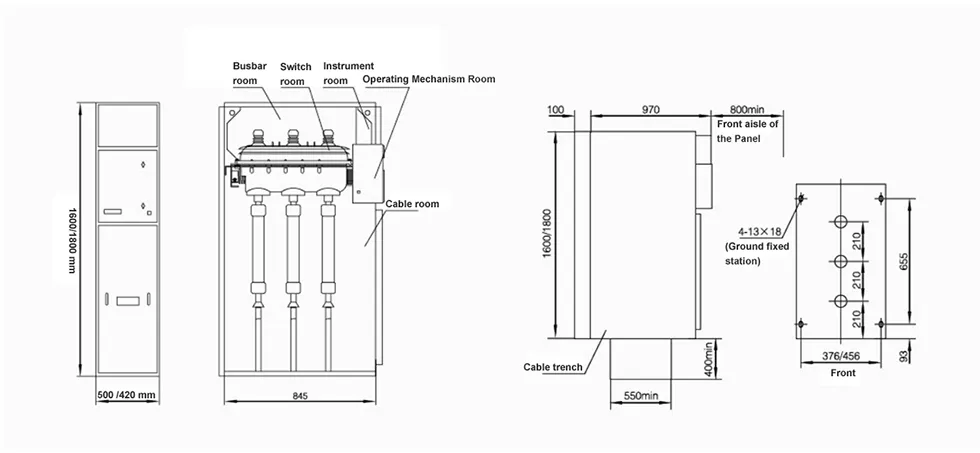

Productstructuur

De HXGN15-12 11KV middenspanningsring-hoofdunit MV-panelen maken gebruik van een met metaal omsloten vaste behuizingsstructuur. De behuizing is doorgaans opgebouwd uit geklonken gegalvaniseerde aluminium staalplaten en bestaat doorgaans uit een bovenste eenheid en een onderste kabelcompartiment.

De unit bestaat uit de volgende vier functionele compartimenten:

Werkingsprincipe

1. Boogdoofprincipe van de hoofdschakelaar

SF6 Lastscheidingsschakelaar RMU:De schakelaarbehuizing is gemaakt van epoxyhars en gevuld met SF6-gas, dat zowel als isolerend als boogdovend medium dient. Tijdens het openen genereert een puffer-type mechanisme een gasstroom die de boog dooft, dit kan stabiele en betrouwbare onderbrekingsprestaties garanderen.

Vacuüm lastscheidingsschakelaar RMU:Maakt gebruik van een vacuümonderbreker, waarbij de hoge diëlektrische sterkte van het vacuüm de boog dooft. Deze versie biedt de voordelen van geen risico op brand of explosie en een lange elektrische levensduur.

2. Beveiligingsprincipe van de schakelaar-zekeringcombinatie

De lastschakelaar kan worden gecombineerd met zekeringen. Wanneer een fasezekering doorbrandt, activeert de slagpin een koppelingsmechanisme dat de belastingsschakelaar opent, waardoor de kortsluitstroom in één keer wordt onderbroken om de transformator te beschermen.

3. Principe van de Ring-netwerkvoeding

Ring-hoofdeenheden kunnen flexibel worden gecombineerd en uitgebreid tot ringnetwerkvoedingen. Als één inkomende lijn uitvalt, kan de andere inkomende lijn de stroomvoorziening behouden, waardoor de continue werking van de gebruikersfilialen wordt gegarandeerd.

4. Veiligheidsvergrendelingsmechanisme

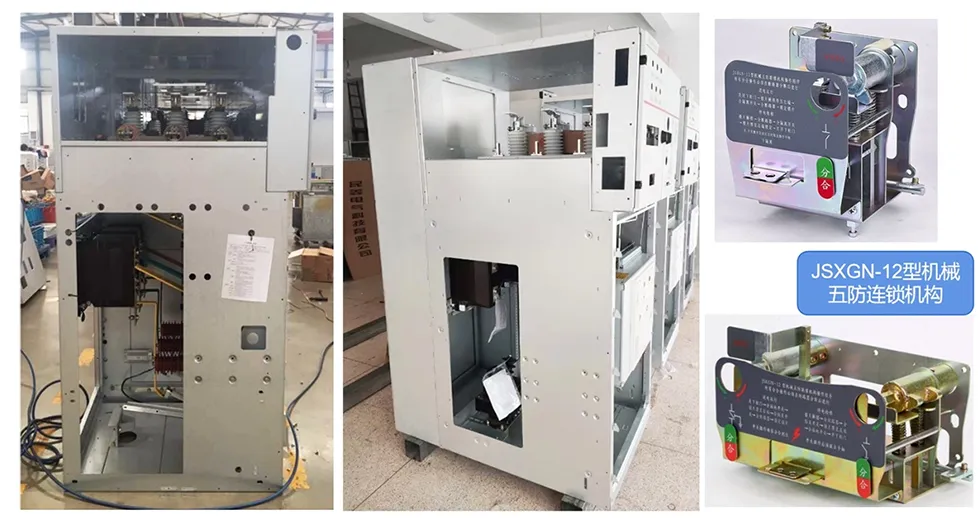

De 11 kV middenspanning ringhoofdunit MV-panelen zijn uitgerust met een uitgebreid "vijf-proof" mechanisch vergrendelingsapparaat. Zo kan het luik bijvoorbeeld pas worden geopend nadat de lastschakelaar open is en de aardingsschakelaar gesloten is; de lastschakelaar kan niet worden gesloten als het luik open is.

Waarom kiezen voor Cotenele?

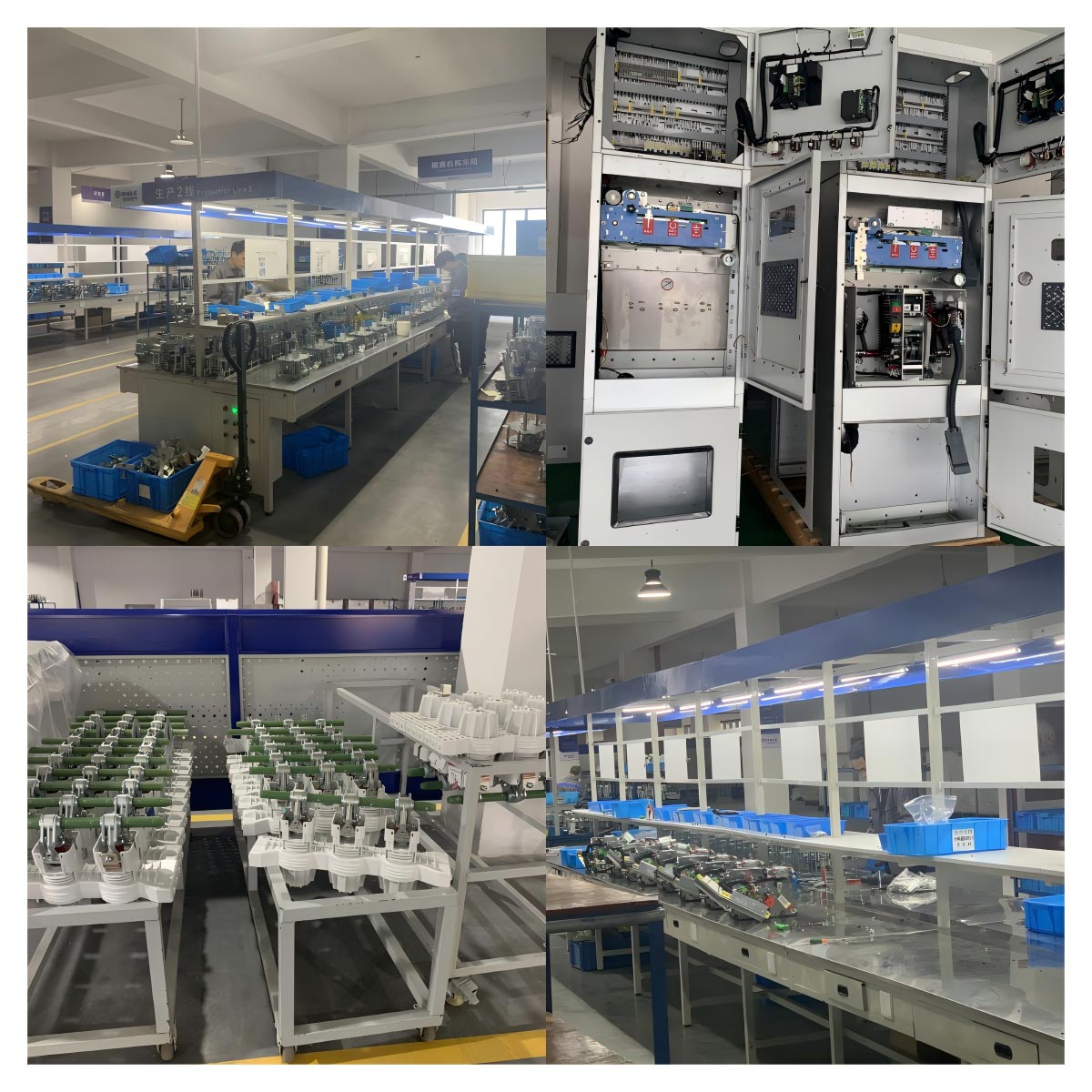

Cotenele International Trade (Wenzhou) Co., Ltd. is een technologiegedreven fabrikant en exporteur die een eigen fabriek van 30.000 m² combineert met jarenlange technologische accumulatie in kerncomponenten van 12 kV–40,5 kV schakelapparatuur.

We hebben veel moeite geïnvesteerd in het onderzoek en de ontwikkeling van gasgeïsoleerde schakelapparatuur, milieuvriendelijke schakelapparatuur en luchtgeïsoleerde schakelapparatuur, en hebben ook een complete productlijn die ringhoofdeenheden, geprefabriceerde onderstations, transformatoren, stroomonderbrekers, scheidingsschakelaars en andere producten omvat. Onze producten bedienen veeleisende sectoren zoals energie, spoorwegen, petrochemie, metro, gemeentelijke bouw, staal en steenkool.

Gesteund door ISO9001-, ISO14001- en ISO18001-certificeringen implementeren we ERP-beheer volledig en hebben we belangrijke doorbraken bereikt op het gebied van milieubescherming, compact ontwerp, intelligentie en onderhoudsvrije werking.

Gevestigd in China's "Electrical Capital" (Liushi, Yueqing), zijn wij niet alleen een fabrikant, maar ook een hoogwaardige geïntegreerde leverancier van complete middenspanningscomponenten. Ons team gaat met de tijd mee en streeft ernaar de beste producten en de beste service te leveren. Neem contact met ons op en ervaar betrouwbaarheid, innovatie en oprechte ondersteuning.
