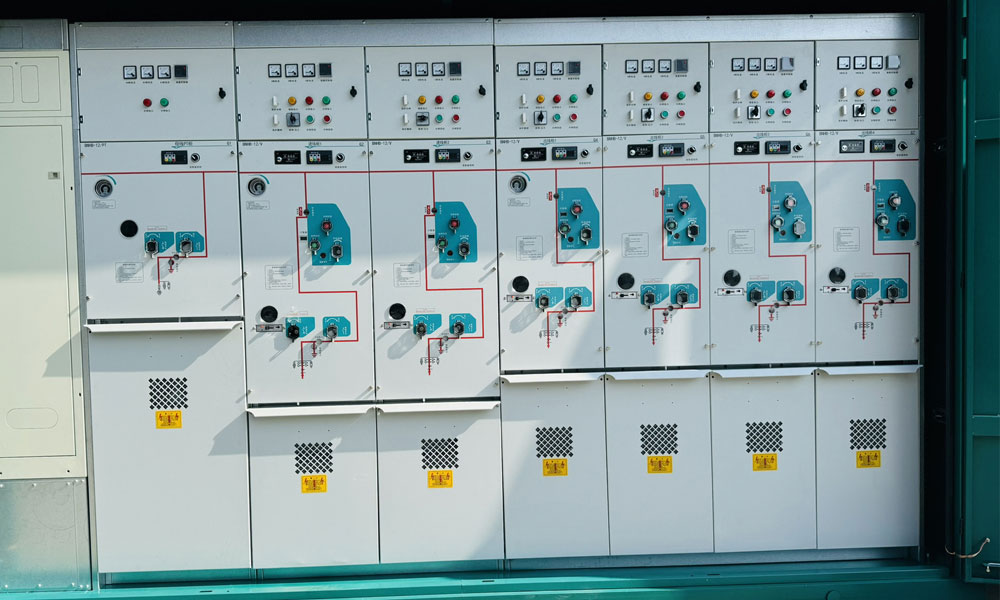

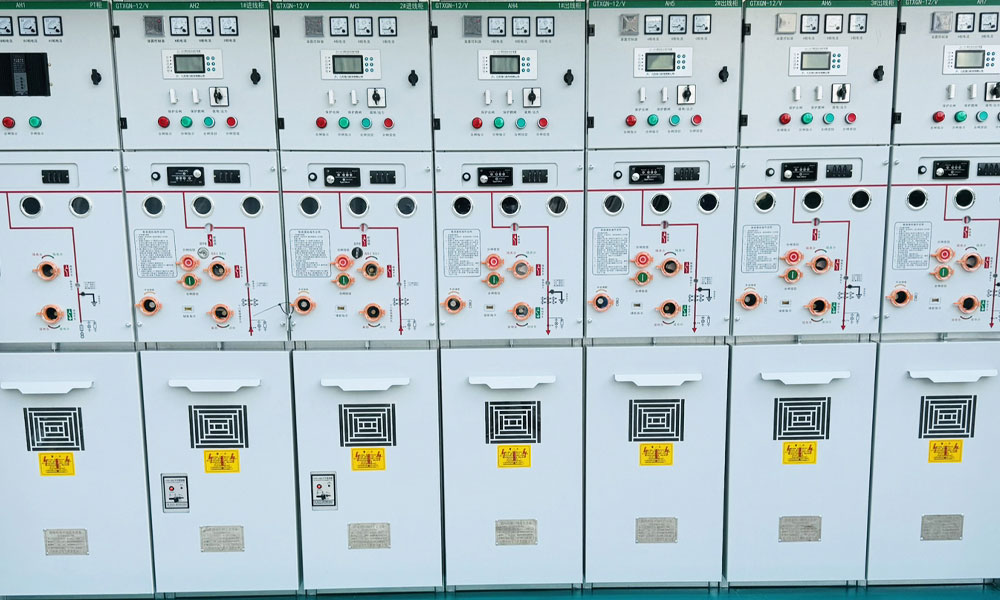

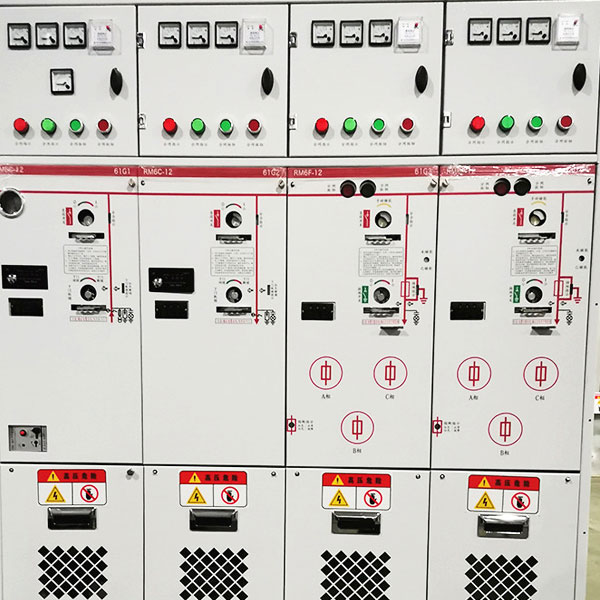

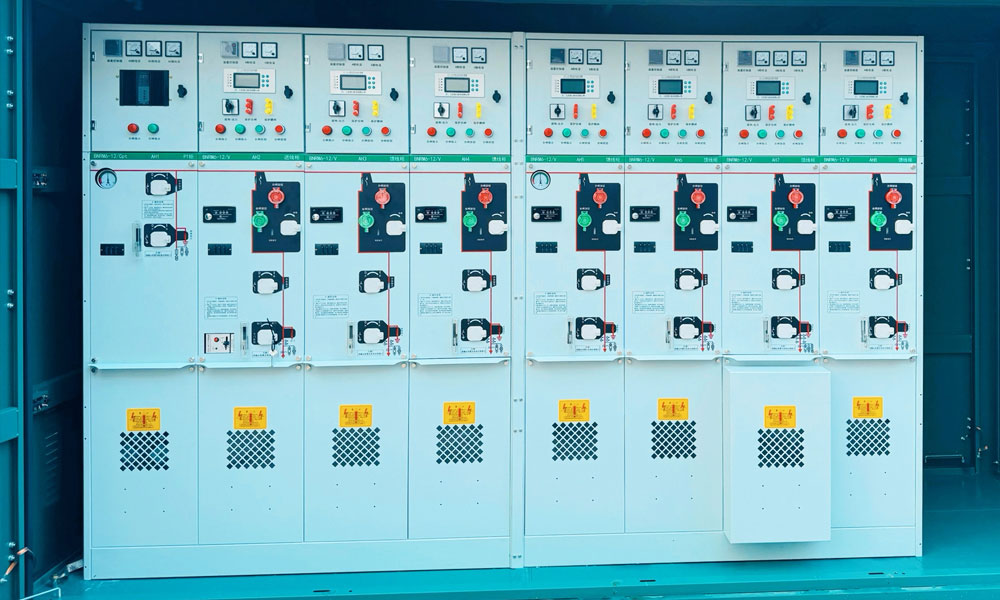

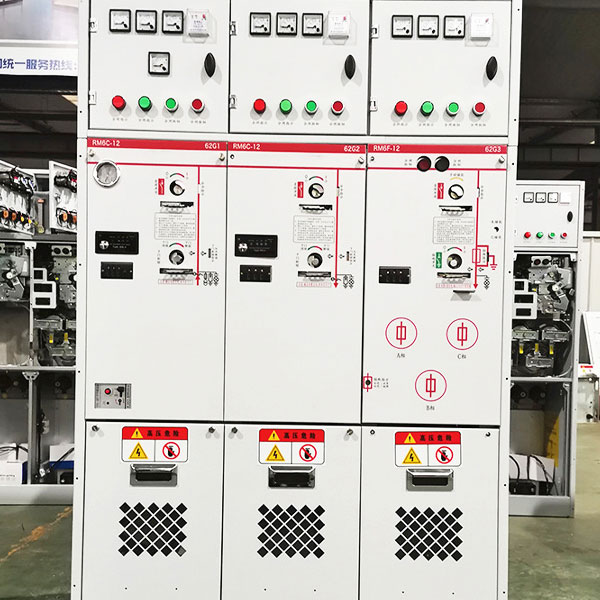

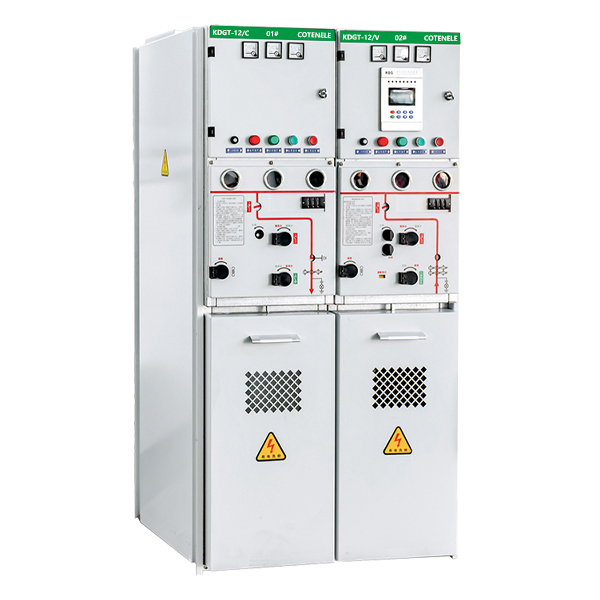

Middenspanning solide geïsoleerde ringhoofdeenheid
Cotenele zet zich al vele jaren in voor innovatie en onderzoek en ontwikkeling van nieuwe producten en technologieën, en Middenspanning Solid Insulated Ring Main Unit is een van onze nieuw ontwikkelde nieuwe producten. Medium Voltage Solid Insulated Ring Main Unit vertegenwoordigt een belangrijke richting in de evolutie van intelligente en geïntegreerde technologie voor middenspanningsschakelapparatuur. Het heeft de kernvoordelen van milieuvriendelijke isolatiematerialen en een betere betrouwbaarheid. Na voortdurend materiaal- en procesuitdagingen te hebben overwonnen, wordt het geleidelijk een ideale keuze in veel belangrijke toepassingsscenario's.
Middenspanningsvaste geïsoleerde ringhoofdeenheid is een van de belangrijkste producten van Cotenele. Middenspanningsvaste geïsoleerde ringhoofdeenheid is een belangrijk distributieapparaat dat wordt gebruikt voor het doorsnijden, koppelen en belasten van kabellijnen in middenspanningsdistributienetwerken. Op basis van de evolutie van isolatiemedia zijn middenspannings-RMU's geëvolueerd van luchtgeïsoleerde naar SF₆-gasgeïsoleerde ontwerpen. De solide geïsoleerde middenspannings-RMU is een volledig geïsoleerd, volledig afgedicht distributieapparaat, ontwikkeld op basis van SF₆-gasgevulde middenspannings-RMU's.
Het belangrijkste concept is om de schakelaar en middenspanningsvoerende delen volledig in te kapselen in epoxyhars of soortgelijke vaste materialen, waarbij de traditionele gasisolatie wordt vervangen door vaste media, waardoor een volledig geïsoleerde, volledig afgedichte, onderhoudsvrije distributieoplossing wordt bereikt. Gedreven door de Chinese ‘koolstofpiek, koolstofneutraliteit’-strategie en de groeiende vraag naar slimme distributienetwerken, blijft de markt voor vast geïsoleerde middenspannings-RMU’s groeien. Verwacht wordt dat de mondiale marktomvang in 2032 ongeveer 2,4 miljard dollar zal bedragen, met een samengesteld jaarlijks groeipercentage (CAGR) van ongeveer 6%.
De definitie van de middenspanningsvast geïsoleerde ringhoofdeenheid:
Een middenspanningsvast geïsoleerde ringhoofdeenheid wordt gedefinieerd als een RMU die vaste isolatiematerialen als primair isolatiemedium gebruikt. De middenspanningsvast geïsoleerde RMU is een volledig geïsoleerde, volledig afgedichte modulaire eenheid waarin de vacuümonderbreker en zijn geleidende aansluitingen, scheider, aardingsschakelaar, hoofdrail, aftakrail en andere belangrijke stroomvoerende circuitcomponenten (afzonderlijk of in combinatie) zijn ingekapseld in een stevig isolatiemateriaal. De externe oppervlakken die door personeel kunnen worden aangeraakt, zijn bedekt met een geleidende of halfgeleidende afschermingslaag en kunnen direct en betrouwbaar worden geaard.
Belangrijkste technische parameters:
| Item | Eenheid | Waarde | ||
| Nominale spanning | kV | 12，24 | ||
| Nominale stroom | A | 630, 1250 | ||
| Nominaal isolatieniveau | 1min Vermogensfrequentie Bestand tegen spanning | kV | 32 | |
| Blikseminpuls is bestand tegen spanning | kV | 60 | 75 | |
| Nominale frequentie | Hz | 50 | ||
| Nominale kortsluitstroom | kA | 20, 25 | ||
| Nominale kortsluitstroom / nominale kortsluitduur | kA/sec | 20, 25 | ||
| Nominale piekstroom | kA | 50, 63 | ||
| Nominale kortsluitstroom | kA | 50 | ||
| Mate van bescherming | Schakelkastbehuizing | IP4X | ||
| Kastafmetingen (B*D*H) | mm | 420 (450) * 912 * 1700 | ||
De productvoordelen:
1. Milieuvriendelijk
Vast geïsoleerde RMU's elimineren het gebruik van SF₆-gas volledig. Ze gebruiken vaste materialen (epoxyhars, siliconenrubber) als isolatiemedium, waarbij geen giftige stoffen of broeikasgassen worden uitgestoten, wat een werkelijk nuluitstoot en nulvervuiling garandeert.
2. Veiligheid en betrouwbaarheid
Solide isolatie lekt niet. Dit elimineert fundamenteel het veiligheidsrisico van isolatiefalen veroorzaakt door gaslekkage uit beschadigde of slecht afgedichte SF₆-gevulde units, waardoor de veiligheid aanzienlijk wordt verbeterd. De fasen zijn van elkaar gescheiden, zodat zelfs een interne fout geen fase-naar-fase kortsluiting veroorzaakt. Uitgebreide mechanische en elektrische vijfvoudige vergrendeling voorkomt effectief een slechte werking.
3. Sterk aanpassingsvermogen aan de omgeving
Solide geïsoleerde RMU's worden niet beïnvloed door externe klimaatomstandigheden en werken stabiel in ruwe omgevingen zoals
Extreem koude omgevingen, gebieden op grote hoogte en natte, zoute mist, zandstormen en andere zware omstandigheden.
4. Onderhoudsvrij en lage bedrijfskosten
Omdat er geen risico is op gaslekkage, is het niet nodig om periodiek SF₆ bij te vullen of de gasdruk te controleren. De noodzaak voor gasdrukbewaking wordt geëlimineerd, waardoor het onderhoud aanzienlijk wordt verminderd en zelfs een werkelijk onderhoudsvrije werking wordt bereikt.
5. Compacte structuur
De diëlektrische sterkte van vaste isolatie is ongeveer 3~5 keer die van SF₆-gas, waardoor de vereiste isolatieafstand aanzienlijk wordt verkleind, waardoor het volume en de voetafdruk van de apparatuur wordt verminderd. Dit kan voldoen aan de miniaturisatievereisten.
6. Compatibiliteit van intelligentie
Solide geïsoleerde RMU's kunnen eenvoudig worden geïntegreerd met intelligente distributieterminals. Door het toevoegen van intelligente meet- en regeleenheden (conform IEC 61850) en 5G/glasvezelcommunicatiemodules kunnen realtime parameters zoals schakelstatus, belastingsstroom en interne temperatuur/vochtigheid worden geüpload.
Kerncomponenten en structuur van de middenspanningsvast geïsoleerde ringhoofdeenheid:
| Categorie | Componenten | Beschrijving |
| Primaire circuitcomponenten | Vacuümonderbreker | Opent en sluit het circuit (kernschakelfunctie). Gebruikt vacuüm als boogdovende medium. |
| Driestandenschakelaar (scheidingsschakelaar/aardingsschakelaar) | Isoleert het circuit en zorgt voor aarding. Sommige producten maken gebruik van vacuümisolatie; andere gebruiken luchtgeïsoleerde ontwerpen met zichtbare breuk. | |
| Hoofdrail/aftakrail | Zorgt voor een elektrische verbinding tussen units. Externe isolatie maakt gebruik van siliconenrubber, vervaardigd door vacuümgieten. | |
| Inkomende/uitgaande bussen | Sluit de unit aan op het externe kabelsysteem. Het ontwerp komt voor compatibiliteit overeen met met SF₆-gas gevulde RMU's. | |
| Bedieningsmechanismen | Bedieningsmechanisme van de stroomonderbreker | Biedt openings-/sluitkracht voor de vacuümschakelaar, meestal een veermechanisme. |
| Bedieningsmechanisme van de scheider | Bedient de driestandenschakelaar. De vergrendeling met het onderbrekermechanisme is van cruciaal belang voor de veiligheid. | |
| Hulpcomponenten | Instrumenttransformatoren (CT/PT) | Voor stroom-/spanningsmeting en beveiligingssignaalbemonstering. |
| Controller (DTU/intelligente eenheid) | Maakt distributieautomatisering mogelijk, ondersteunt communicatie op afstand, foutdetectie en locatie. | |
| Overspanningsafleider | Overspanningsbeveiliging. |
Kerncomponenten
| Compartiment | Beschrijving |
| Instrumentencompartiment (secundair compartiment) | Gelegen in het bovenste gedeelte, herbergt secundaire apparatuur zoals microcomputerbeveiligingsapparatuur, intelligente controllers en communicatiemodules voor distributieautomatisering en monitoring op afstand. |
| Mechanismecompartiment (compartiment voor bedieningsmechanisme) | Bevindt zich onder het instrumentencompartiment of aan de zijkant van het primaire gedeelte; bevat speciale veerbedieningsmechanismen voor het openen/sluiten van de stroomonderbreker. |
| Primair onderdeelcompartiment (hoofdcircuitcompartiment) | De kern van de unit. Belangrijke componenten zoals de schakelaar, onderbreker en verbindingsgeleiders zijn volledig ingekapseld in epoxyhars met behulp van het APG-proces (Automatic Pressure Gelation), waardoor volledige isolatie en afdichting wordt bereikt. |
| Kabelcompartiment (inkomend/uitgaand compartiment) | Bevindt zich in het onderste gedeelte; wordt gebruikt voor inkomende en uitgaande kabelverbindingen. Er is voldoende ruimte gereserveerd voor kabelafsluiting en installatie. |
Structuur lay-out
Gasgeïsoleerde ringhoofdunit versus solide geïsoleerde ringhoofdunit:
| Functie | Solide geïsoleerde schakelapparatuur | Gasgeïsoleerd schakelmateriaal (SF₆) |
| Isolatie medium | Stevig materiaal (bijvoorbeeld epoxyhars) | Gas (bijv. SF₆, droge lucht) |
| Milieuvriendelijkheid | Geen broeikaseffect, zeer milieuvriendelijk | SF₆ heeft een GWP dat 25.000 maal groter is dan dat van CO₂, met lekkagerisico |
| Prestaties bij lage temperaturen | Uitstekend, ongevoelig voor lage temperaturen | Slecht, gas kan vloeibaar worden bij lage temperaturen |
| Onderhoudskosten | Onderhoudsvrij, minimaal levenscyclusonderhoud | Vereist regelmatige controle op lekken en bijvullen van gas, enig onderhoud vereist |
| Maat | Compact | Compact |
| Kosten | Relatief hoger | Relatief lager |
Hoofdfunctie-eenheden voor milieuvriendelijke Ring-hoofdeenheid
| Eenheidscode | Functie | Beschrijving |
| V-eenheid | Stroomonderbrekereenheid | Maakt gebruik van een vacuümstroomonderbreker; biedt bescherming tegen kortsluiting en overbelasting. Geschikt voor kritische belastingen (bijv. Ziekenhuizen, datacenters). |
| C-eenheid | Belastingschakelaareenheid | Maakt gebruik van een belastingsschakelaar; kan normale belastingsstroom schakelen, maar geen kortsluitstroom. |
| F-eenheid | Schakel-zekeringcombinatie-eenheid | Maakt gebruik van een lastschakelaar + zekering. De zekering heft kortsluitstromen snel op. Geschikt voor transformatorbeveiliging. |
| M-eenheid | Meeteenheid | Energiemeterapparatuur voor huizen (PT/CT) voor verbruiksmonitoring en meteruitlezing op afstand. |
| PT-eenheid | Spanningstransformator eenheid | Biedt spanningssignalen voor meting en bescherming. |
| Koppelingseenheid | Busbinder-eenheid | Verbindt twee ringcircuits voor back-up met dubbele voeding, waardoor de betrouwbaarheid van de levering wordt verbeterd. |

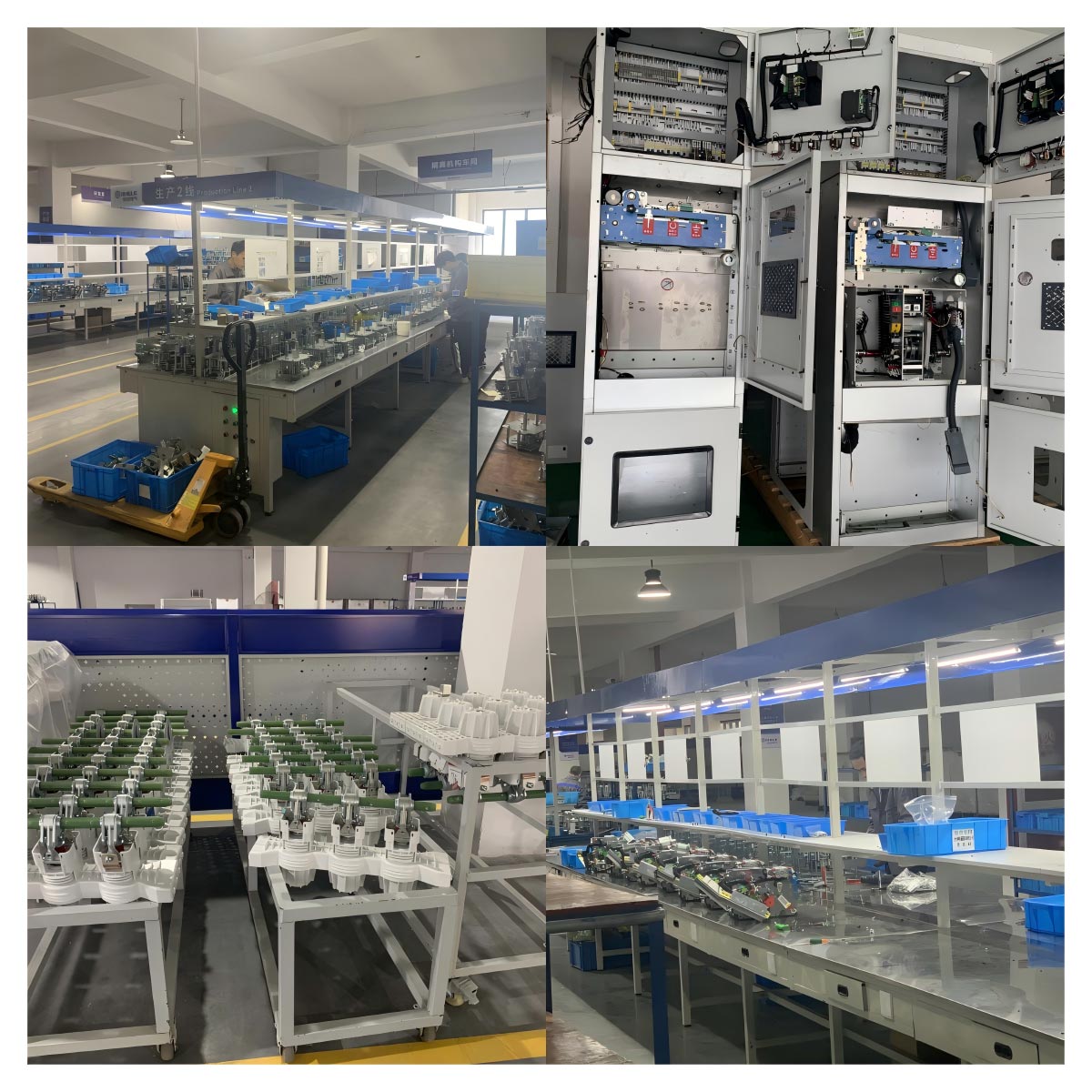

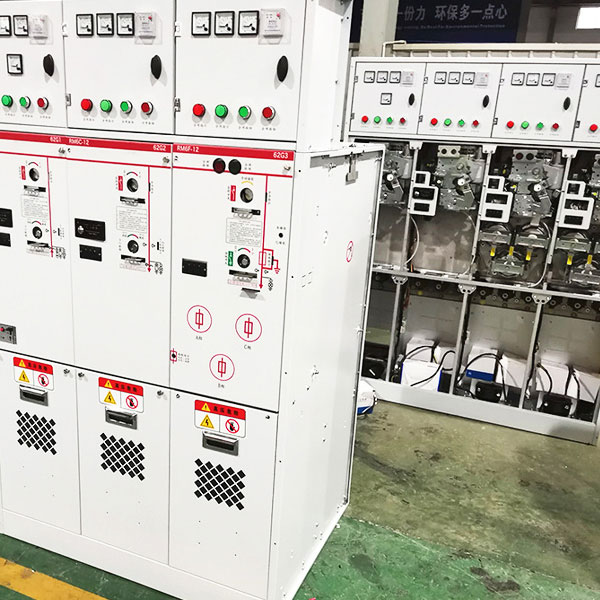

Onze werkplaats
