Hoogwaardige Ring-hoofdunitcomponenten voor betrouwbare stroomverdeling

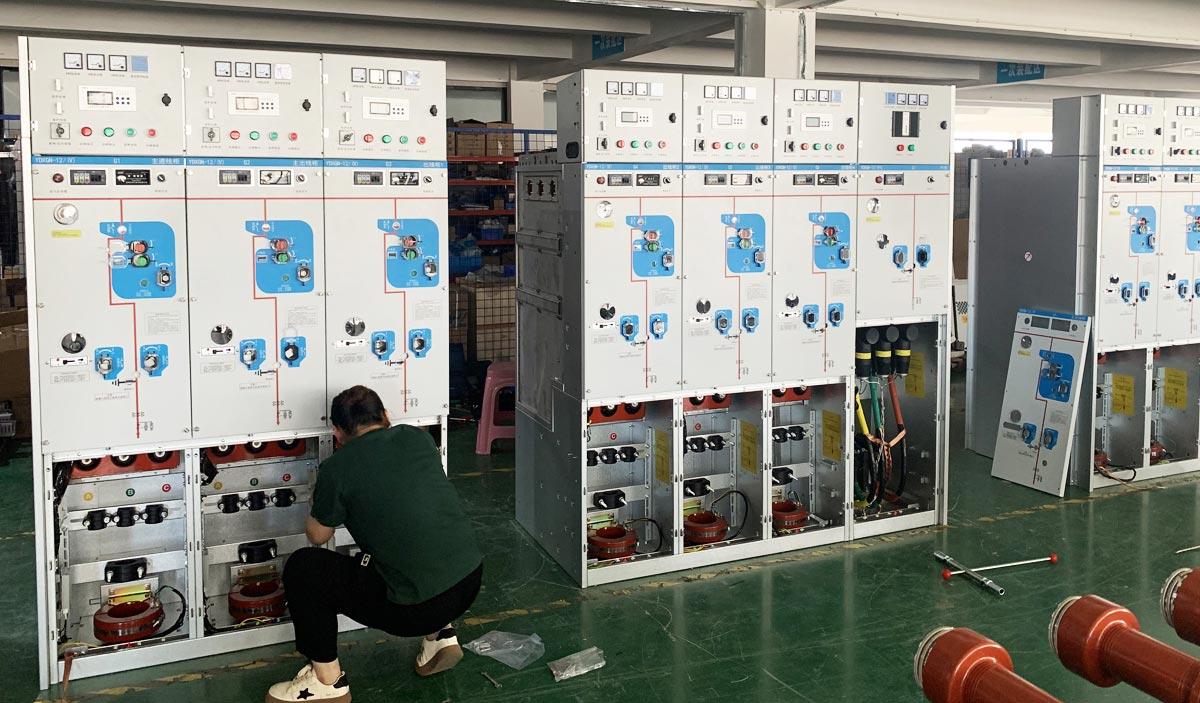

Wat zijn de onderdelen van de Ring-hoofdeenheid?
Onderdelen van de Ring-hoofdeenheidzijn de essentiële functionele eenheden waaruit een compleet RMU-systeem bestaat. Hun prestaties bepalen rechtstreeks de veiligheid, betrouwbaarheid en stabiliteit van een middenspanningsstroomdistributienetwerk.Een typische RMU is ontworpen voor nominale spanningen variërend van 3,6 kV tot 40,5 kV en nominale stromen van 630 A tot 2500 A. Afhankelijk van verschillende toepassingsscenario's, zoals distributienetwerken, industriële belastingen en commerciële gebouwen, kan de configuratie van Ring Main Unit-componenten dienovereenkomstig variëren.
- View as
11KV middenspanningsschakelaar, vacuümstroomonderbreker-isolatieschakelaar
Cotenele is een professionele Chinese fabrikant van 11KV middenspanningsschakelaars, vacuümstroomonderbrekerisolatieschakelaars, gespecialiseerd in kerncomponenten van 12 kV-40,5 kV schakelapparatuur. Onze producten worden veel gebruikt in onderstations, hernieuwbare energie, industriële energiedistributie en spoorwegsystemen. Deze twee kerncomponenten van de middenspanningsringhoofdeenheid zijn van cruciaal belang voor het bouwen van een veerkrachtige elektrische infrastructuur voor industriële installaties en moderne slimme netwerken.
11KV middenspanningsvacuümstroomonderbreker met scheidingsschakelaar
De 11kV middenspanningsvacuümstroomonderbreker met scheidingsschakelaar van Cotenele is een betrouwbare en onderhoudsvrije oplossing voor middenspanningsstroomdistributiesystemen. Als professionele Chinese fabrikant van schakelapparatuur leveren wij hoogwaardige VCB-units met geïntegreerde isolatiefunctie, die een veilige werking, compacte structuur en een lange levensduur garanderen. Onze producten worden veel gebruikt in onderstations, spoorwegsystemen en industriële energienetwerken en ondersteunen OEM/ODM-aanpassingen en voldoen aan internationale normen.
11KV MV-vacuümstroomonderbreker met isolatieschakelaar
De KDSV-12D/630-20-S 11kV MV-vacuümstroomonderbreker met isolatorschakelaar van Cotenele is een in China gemaakte, fabrieksgerichte oplossing voor middenspanningsschakelapparatuur. Dit onderhoudsvrije, olievrije apparaat is ideaal voor industriële, spoorweg-, metro- en petrochemische projecten en garandeert een hoge veiligheid, een lange levensduur en een betrouwbare werking.

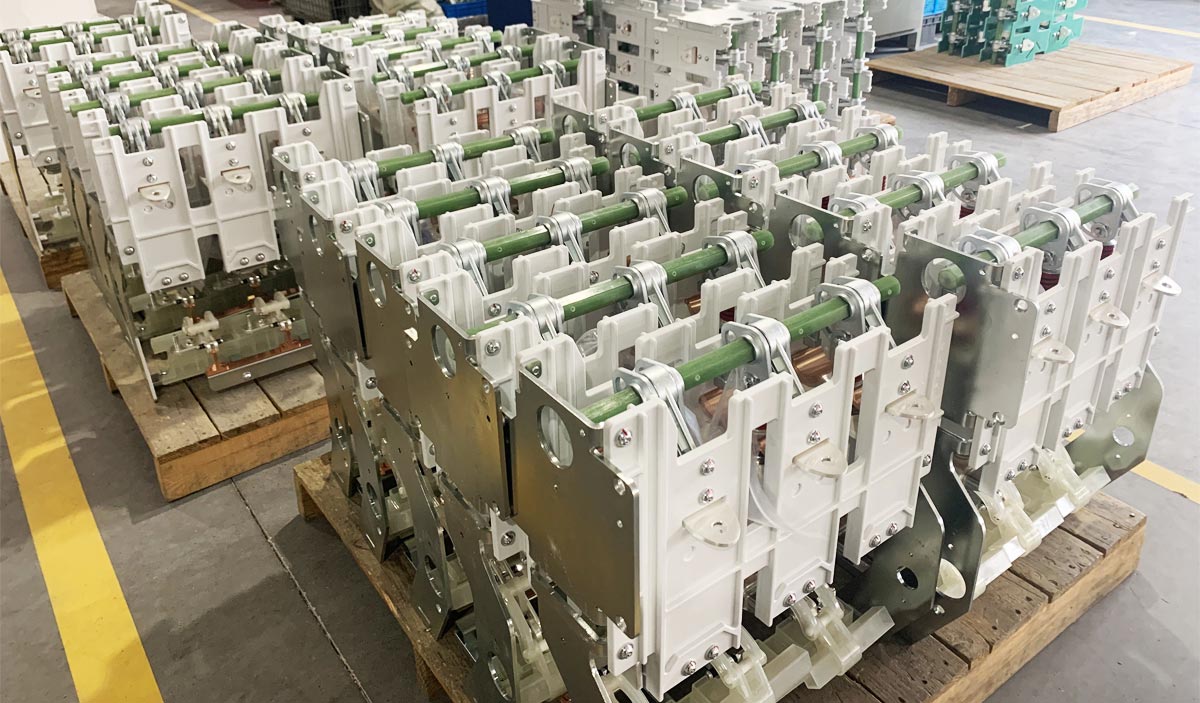

11KV middenspanning VCB-breker met isolatiemechanisme
De KDSVM-12/630-20-S 11KV middenspanning VCB-onderbreker met isolatiemechanisme is een zeer betrouwbaar, veerbediend bedieningsmechanisme ontworpen voor milieuvriendelijke schakelapparatuur. Het zorgt voor nauwkeurige, snelle onderbreking en sluiting van circuits, met een mechanische levensduur van meer dan 10.000 schakelingen. Het voldoet aan GB1984-2014 en GB/T1985-2023 en is ideaal voor elektriciteitssubstations, industriële systemen, hernieuwbare energiecentrales en spoorweg-/metro-infrastructuur. Cotenele garandeert in de fabriek geteste kwaliteit, OEM/ODM-maatwerk en snelle levering voor wereldwijde projecten.

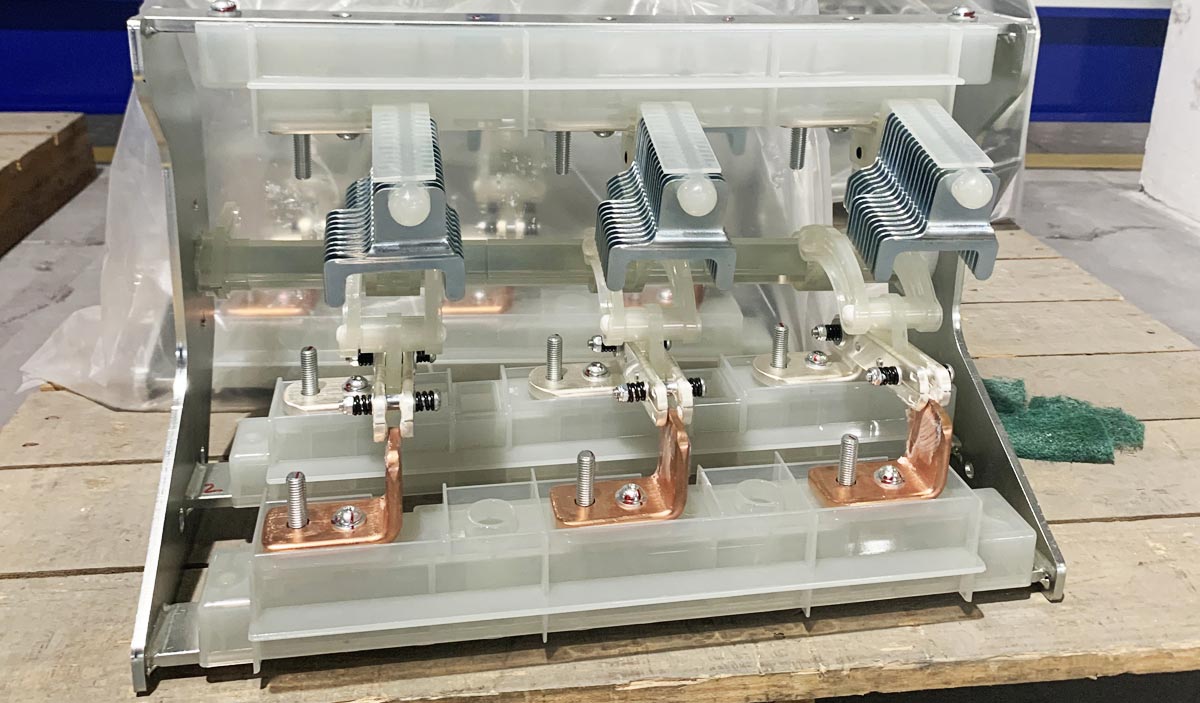

11KV middenspanningsscheidingsschakelaar
De KDSG-12D/630-20-serie 11 kV middenspanningsscheidingsschakelaar is ontworpen voor veilige isolatie en betrouwbare belastingschakeling in ringhoofdeenheden en gasgeïsoleerde schakelsystemen. Als Chinese fabrikant en leverancier biedt Cotenele compacte, onderhoudsvrije, duurzame en stabiele scheidingsschakelaars; u kunt met vertrouwen onze producten kiezen.
11KV isolatiemechanisme voor middenspanningspanelen voor binnen
Cotenele's KDSGM-12D/630-20 11KV isolatiemechanisme voor binnenpanelen met middenspanning
is een veerbediend scheidingsmechanisme met drie standen, speciaal ontworpen voor milieuvriendelijke GIS-schakelapparatuur. Met vijf preventieve vergrendelingen voor veilig ontkoppelen en aarden, garandeert het een hoge betrouwbaarheid, onderhoudsvrije prestaties en operationele veiligheid. Wij zijn een vertrouwde fabrikant en leverancier die snelle levering en OEM/ODM-aanpassingsdiensten biedt voor industriële, nuts- en commerciële energiedistributieprojecten.
Gemeenschappelijke Ring-hoofdeenheidcomponenten
Primaire circuitcomponenten
- Vacuümstroomonderbreker (VCB)
- Lastscheidingsschakelaar (LBS)
- Scheidingsschakelaar (isolator)
- Aardingsschakelaar
Beschermings- en meetcomponenten
- Stroomtransformator (CT)
- Spanningstransformator (VT)
- Zekeringen
- Overspanningsafleider
Controle- en indicatiecomponenten
- Bedieningsmechanisme
- In elkaar grijpend systeem
- Spanningsaanwezigheidsindicator
- Secundaire eindblokken
Isolatie- en ondersteuningscomponenten
- isolatoren
- Bussen
- Structurele onderdelen met vaste of gasisolatie
Sleutelschakelapparaten in RMU-systemen
Vacuümstroomonderbreker (VCB)
Een vacuümstroomonderbreker gebruikt vacuüm als zowel isolerend als boogdovend medium. De kerncontacten zijn afgedicht in een vacuümonderbreker. Wanneer het bewegende contact zich scheidt van het vaste contact, ontstaat er een elektrische boog. In een vacuümomgeving verspreidt de boog zich snel en dooft wanneer de metaaldamp condenseert. De boog wordt op natuurlijke wijze gedoofd bij stroom nul en de diëlektrische sterkte wordt snel hersteld.
Toepassing: VCB's worden gekenmerkt door een hoog breekvermogen, frequente werking en lage onderhoudsvereisten. Ze worden veel gebruikt in 3-10 kV-distributiesystemen voor de bescherming en controle van elektriciteitsleidingen en apparatuur. Ze kunnen zowel de normale belastingsstroom als de kortsluitfoutstroom onderbreken en bieden bescherming tegen overbelasting, kortsluiting en onderspanning. VCB's kunnen worden geïnstalleerd in zowel uittrekbare als vaste schakelinstallaties.
Toepassing: VCB's worden gekenmerkt door een hoog breekvermogen, frequente werking en lage onderhoudsvereisten. Ze worden veel gebruikt in 3-10 kV-distributiesystemen voor de bescherming en controle van elektriciteitsleidingen en apparatuur. Ze kunnen zowel de normale belastingsstroom als de kortsluitfoutstroom onderbreken en bieden bescherming tegen overbelasting, kortsluiting en onderspanning. VCB's kunnen worden geïnstalleerd in zowel uittrekbare als vaste schakelinstallaties.
Lastscheidingsschakelaar (LBS)
Een lastscheidingsschakelaar is een schakelapparaat dat zich tussen een scheider en een stroomonderbreker bevindt. Het is uitgerust met een eenvoudig boogdoofmechanisme en kan normale belastingsstroom en overbelastingsstroom maken en breken, maar kan kortsluitfoutstroom niet onderbreken. Na het loskoppelen ontstaat er doorgaans een zichtbare isolatiespleet.
Toepassing:LBS wordt gebruikt voor het schakelen van elektrische circuits onder normale belastingsomstandigheden. Omdat het geen foutstromen kan onderbreken, wordt het meestal gebruikt in combinatie met hoogspanningszekeringen, die kortsluitbeveiliging bieden. Het wordt veel gebruikt in distributiesystemen van 10 kV en lager voor transformatorbesturing.
Toepassing:LBS wordt gebruikt voor het schakelen van elektrische circuits onder normale belastingsomstandigheden. Omdat het geen foutstromen kan onderbreken, wordt het meestal gebruikt in combinatie met hoogspanningszekeringen, die kortsluitbeveiliging bieden. Het wordt veel gebruikt in distributiesystemen van 10 kV en lager voor transformatorbesturing.
Ontkoppelaar
Een scheider heeft een eenvoudige structuur. Het belangrijkste kenmerk is een duidelijk zichtbare isolatieopening na opening, die ervoor zorgt dat elektrische apparatuur tijdens onderhoud veilig is geïsoleerd van de stroombron. Het heeft geen boogdovend vermogen en mag niet onder belasting worden gebruikt.
Toepassing: Het wordt voornamelijk gebruikt tijdens onderhoud of inspectie om een betrouwbare isolatie tussen apparatuur en het bekrachtigde systeem te garanderen, waardoor een duidelijk en zichtbaar veiligheidsscheidingspunt ontstaat.
Toepassing: Het wordt voornamelijk gebruikt tijdens onderhoud of inspectie om een betrouwbare isolatie tussen apparatuur en het bekrachtigde systeem te garanderen, waardoor een duidelijk en zichtbaar veiligheidsscheidingspunt ontstaat.
Vergelijking van schakelapparatuur
| Item | Vacuümstroomonderbreker | Lastonderbrekingsschakelaar | Ontkoppelaar |
|---|---|---|---|
| Boogdovende apparaat | Vacuümonderbreker | Eenvoudig boogblusapparaat | Geen boogdovend vermogen |
| Maken/breken van capaciteit | Kan belastings- en kortsluitstromen onderbreken | Kan alleen de belastingsstroom onderbreken | Kan de belastingsstroom niet onderbreken |
| Primair doel | Bescherming en controle | Belasting schakelen | Isolatie |
| Zichtbaarheid van verbroken verbinding | Geen zichtbare ontkoppeling | Meestal zichtbare ontkoppeling | Duidelijk zichtbare isolatieopening |

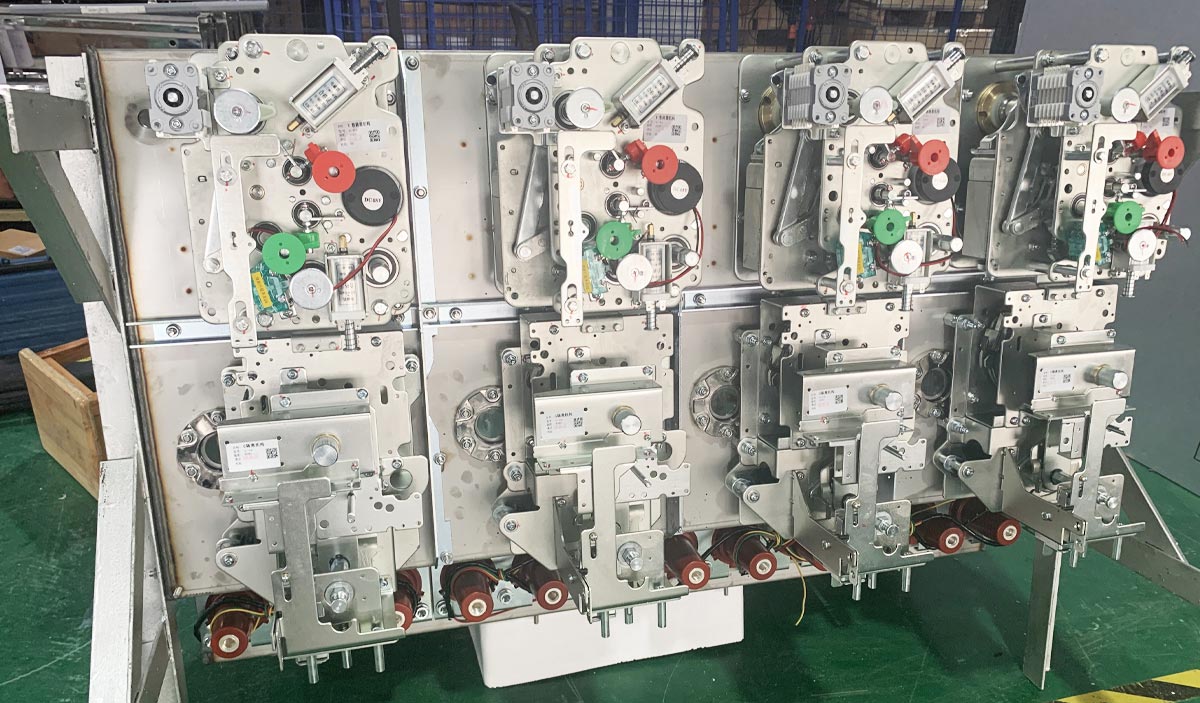

Bedieningsmechanisme
Het bedieningsmechanisme is een essentiële uitvoeringseenheid inOnderdelen van de Ring-hoofdeenheid, verantwoordelijk voor het aansturen van de openings- en sluitingsoperaties van hoofdschakelaars en aardingsschakelaars. Het zet mechanische, elektromagnetische of opgeslagen veerenergie om in nauwkeurige mechanische beweging om betrouwbare schakelprestaties te garanderen.
Veel voorkomende soorten bedieningsmechanismen
- Veerbediend mechanisme: het meest gebruikte type, waarbij energie wordt opgeslagen in een veer voor een snelle en betrouwbare werking.
- Magnetisch mechanisme: eenvoudige structuur, hoge betrouwbaarheid en lage onderhoudsvereisten.
- Handmatig mechanisme: gebruikt als back-up of goedkope oplossing voor basisdistributiesystemen.
RMU-eenheidstypen en bedieningsmechanismen
| RMU-type | Naam van eenheid | Hoofdschakelcomponent | Type bedieningsmechanisme | Beschrijving |
|---|---|---|---|---|
| C-eenheid | Lastscheidingsschakelaareenheid | Lastscheidingsschakelaar (LBS) | Veerbediend mechanisme | Enkele veerbediening; optionele motorisering beschikbaar |
| F-eenheid | LBS-zekeringcombinatie-eenheid | LBS + zekering | Veermechanisme met tripfunctie | Dubbel veersysteem; beveiliging tegen zekeringen |
| V-eenheid | Vacuümstroomonderbrekereenheid | Vacuümstroomonderbreker (VCB) | Veer-/magneetactuator | Onderbreekt foutstroom; werkt met beveiligingsrelais |
| D-eenheid | Busbar-stijgeenheid | Geen hoofdschakelaar | Geen | Wordt gebruikt voor railverbinding tussen secties |
Uittrekbare schakelapparatuur versus RMU
| Item | Uittrekbaar schakelmateriaal (KYN28) | Ring-hoofdeenheid (RMU) |
|---|---|---|
| Hoofdschakelcomponent | Uittrekbare vacuümstroomonderbreker | Lastscheidingsschakelaar + zekeringen of vaste VCB |
| Disconnector-functie | Vervangen door uitrijdbare vrachtwagen | Geïntegreerde 3-standenschakelaar |
| Zekeringen | Minder gebruikelijk | Gemeenschappelijk voor transformatorbeveiliging |
| Structuur | Uittrekbaar ontwerp | Vast compact ontwerp |
| Beschermingsfunctie | Geavanceerde beveiligingssystemen | Eenvoudigere bescherming op basis van zekeringen |
| Maat | Groter | Compact |
