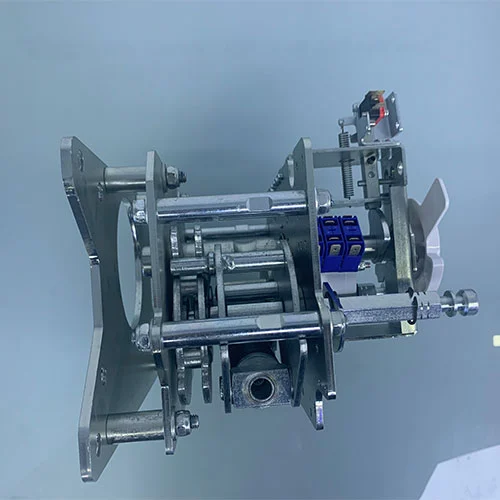

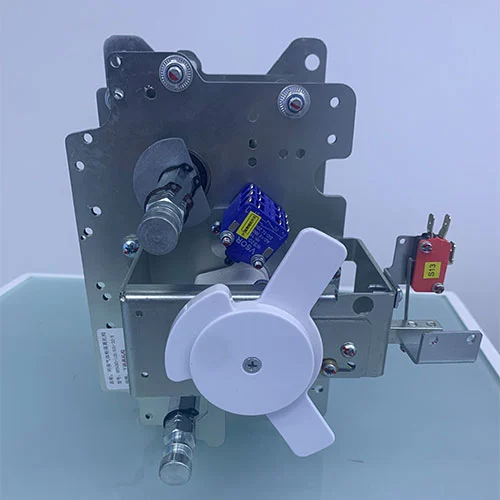

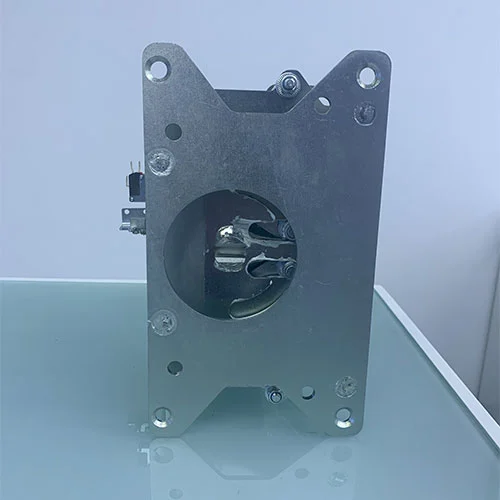

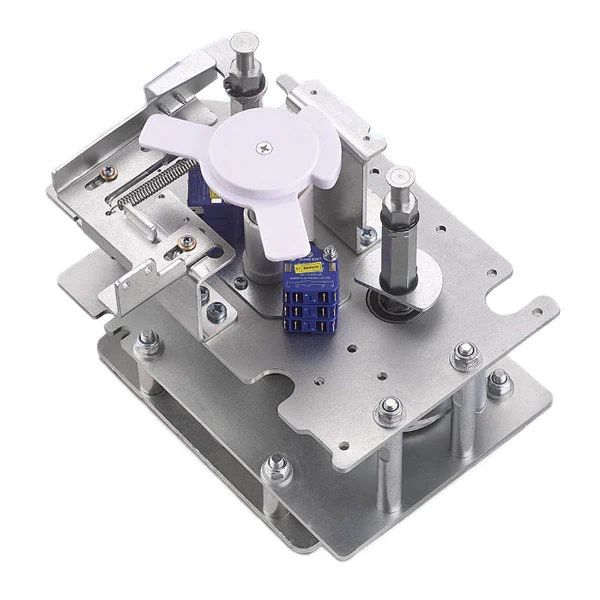

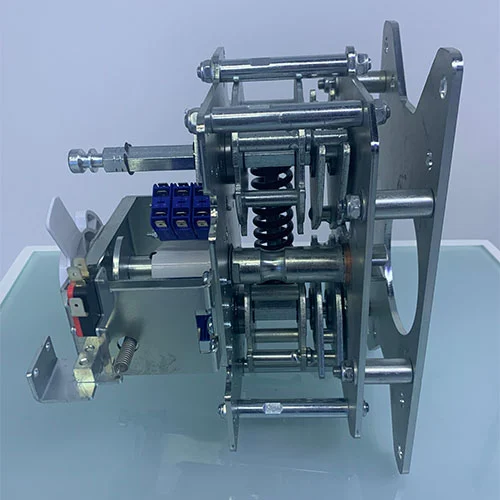

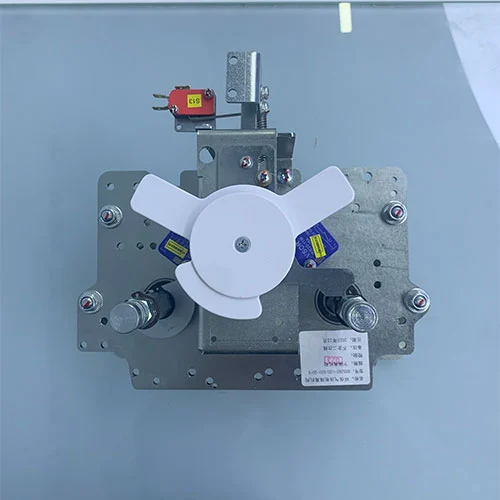

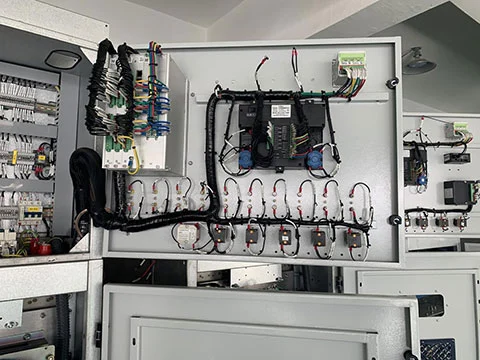

11KV isolatiemechanisme voor middenspanningspanelen voor binnen

Het 11KV-isolatiemechanisme voor middenspanningsbinnenpanelen is een geïsoleerd bedieningsmechanisme dat wordt gebruikt voor het openen en sluiten van scheidingsschakelaars en aardingsschakelaars in milieuvriendelijke gasgeïsoleerde schakelapparatuur (GIS). Dit bedieningsmechanisme van de schakelaarscheider maakt gebruik van een veerenergieopslagsysteem om de ontkoppelingsschakelaar aan te drijven, en het drukveer over het midden energieopslagmechanisme regelt de werking van de aardingsschakelaar. Dit bedieningsmechanisme voor de lastscheider heeft kenmerken van drie verschillende werkposities: Gesloten (AAN), Open (UIT) en Geaard (AARDE). Het bedieningsmechanisme heeft een mechanische vergrendelingsfunctie met vijf preventieve maatregelen om de operationele veiligheid en naleving van de volgorde te garanderen.

Model en betekenis

Technische specificaties

Hoe dit product correct bedienen?

Alle handelingen van het KDSGM-12D/630-20 11KV isolatiemechanisme voor middenspanningsbinnenpanelen worden uitgevoerd met behulp van een speciale zeshoekige hendel die in de overeenkomstige aandrijfas wordt gestoken.

1. Sluit de scheidingsschakelaar

Zorg ervoor dat de aardingsschakelaar van het paneel in de UIT-stand staat.

Steek de hendel in de zeshoekige as aan de rechterkant van het mechanisme.

Draai ongeveer 90° tegen de klok in om de hoofdschakelaar te sluiten.

Wanneer de hoofdschakelaar GESLOTEN is, wordt de poort van de aardingsschakelaar geblokkeerd door een indicatorplaat, waardoor onveilige bediening wordt voorkomen.

2. De scheidingsschakelaar openen (UIT)

Steek de hendel in de zeshoekige as aan de bovenzijde van het mechanisme.

Draai ongeveer 90° rechtsom om de hoofdschakelaar te openen.

Eenmaal OPEN kan de operator de hoofdschakelaar weer sluiten of de aardingsschakelaar bedienen.

3. Bedienen van de aardingsschakelaar

Alleen toegestaan ​​nadat de hoofdschakelaar volledig OPEN is.

Steek de hendel in de zeshoekige as aan de linkerkant van het mechanisme.

Draai 90° rechtsom om het aardingscircuit te sluiten, of 90° linksom om het te openen.

Wanneer de aardingsschakelaar GESLOTEN is, is de poort van de scheidingsschakelaar geblokkeerd, waardoor de integriteit van de vergrendeling behouden blijft en een veilige werking gegarandeerd wordt.

Belangrijkste veiligheidsvoorzieningen

Interlocking met vijf preventies: Voorkomt onbedoelde aarding van een stroomvoerend circuit of het bekrachtigen van een geaard circuit.

Visuele indicatoren: Laat de schakelaarposities duidelijk zien aan de machinist.

Afdwinging van sequentiële bediening: Zorgt ervoor dat de hoofdschakelaar en de aardingsschakelaar altijd in de juiste volgorde worden bediend.

Uiterlijk en dimensie

Toepassingsbereik

Dit 11KV isolatiemechanisme voor middenspanningsbinnenpanelen is speciaal ontworpen als een afgestemd onderdeel voor driestanden (ON-OFF-EARTH) isolatie- en aardingsschakelaars geïnstalleerd in middenspanning, milieuvriendelijke gasgeïsoleerde ringhoofdeenheden (RMU's) en schakelpanelen. Het is geschikt voor toepassingen die strikte veiligheidsvergrendelingen en betrouwbaar veerbediend schakelen vereisen in nuts-, commerciële en industriële stroomdistributiesystemen.

Veelgestelde vragen

Vraag 1: Wat is de juiste bedieningsvolgorde tussen de scheidingsschakelaar en de aardingsschakelaar?

A: De veiligheidsvergrendelingen moeten in een strikte volgorde worden toegepast. De aardingsschakelaar kan alleen worden bediend (gesloten of geopend) nadat de scheider volledig OPEN is. De scheider mag alleen worden bediend als de aardingsschakelaar volledig open is. Het naleven van deze volgorde voorkomt het gevaarlijke sluiten van de aardingsschakelaar op een onder spanning staand stroomcircuit.

Vraag 2: Hoe werkt de "vijf-preventie-interlockfunctie" voor dit bedieningsmechanisme?

A: De vergrendelingsfunctie werkt voornamelijk via een mechanisch ontwerp. wanneer de scheidingsschakelaar of de aardingsschakelaar in de GESLOTEN positie staat, zal de fysieke barrièreplaat de bedieningsas van de tegenoverliggende schakelaar blokkeren. Dit isolatiemechanisme zorgt ervoor dat belangrijke veiligheidsoperaties worden voorkomen, waaronder het aarden van een onder spanning staand circuit, het bekrachtigen van een geaard circuit en toegang tot het interieur van een compartiment terwijl de apparatuur onder spanning staat.

Vraag 3: Aan welke normen voldoet dit 11KV-isolatiemechanisme voor middenspanningspanelen voor binnen?

A: De middenspanningspanelen voor binnen zijn vervaardigd en volledig getest in overeenstemming met de Chinese nationale norm GB/T 1985-2023 "Hoogspanningswisselstroomscheiders en aardingsschakelaars" en andere relevante technische specificaties voor schakelapparatuurcomponenten.

Vraag 4: Is de bedieningshendel universeel voor alle handelingen?

A: Ja, voor alle handelingen wordt één speciale zeshoekige handgreep gebruikt. Het kan echter alleen in de specifieke bedieningsas worden gestoken die op geen enkel moment wordt geblokkeerd door de vergrendelingsindicatorplaat, waardoor de juiste procedure wordt afgedwongen.

Vraag 5: Hoe kan de operator de huidige positie van de schakelaars visueel bevestigen?

A: Het mechanisme bevat een duidelijke positie-indicator. Bovendien biedt het vergrendelingssysteem een ​​directe visuele aanwijzing: als een bedieningspoort wordt afgedekt door de indicatorplaat, bevindt de bijbehorende schakelaar zich in de GESLOTEN positie en is de alternatieve schakelaar veilig te bedienen (als de poort ervan toegankelijk is).

Waarom kiezen voor Cotenele-producten?

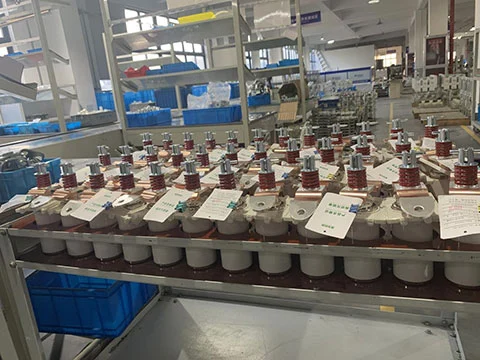

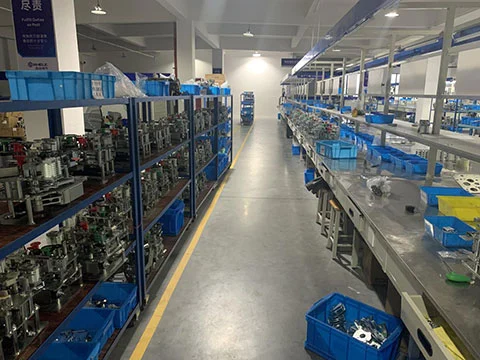

Interne productie:Bezit meer dan 30.000 vierkante meter fabrieksruimte en is ISO9001-, ISO14001- en ISO45001-gecertificeerd.

Betrouwbaarheid:Gebruikt in tal van energie-, metro-, petrochemische en industriële projecten.

Snelle aanpassing:Biedt OEM/ODM-diensten voor fabrikanten van schakelapparatuur.

Milieu-innovatie:Richt zich op milieuvriendelijke GIS-componenten.

Technische expertise:Een ervaren technisch team zorgt voor productveiligheid, nauwkeurigheid en duurzaamheid.
