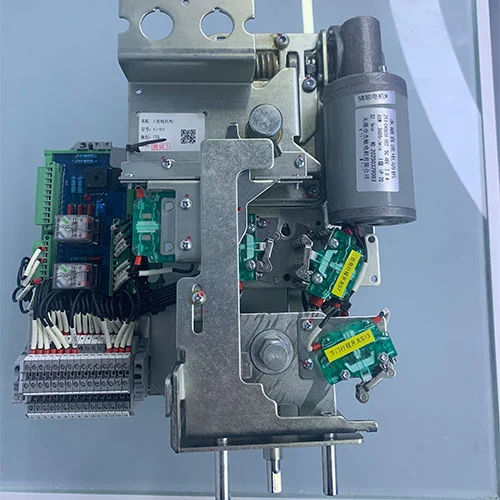

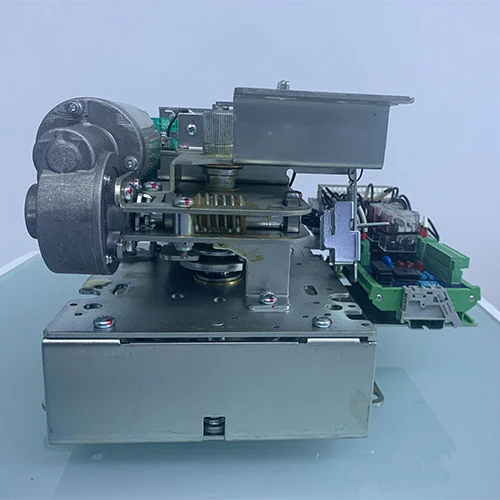

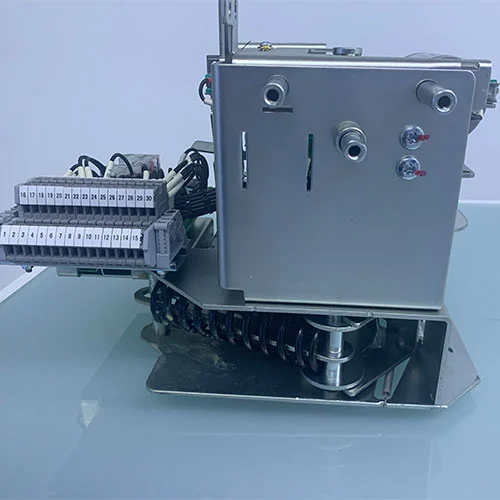

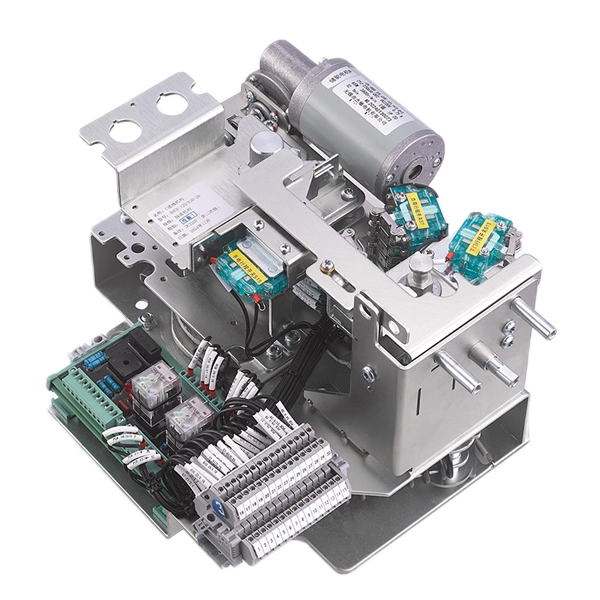

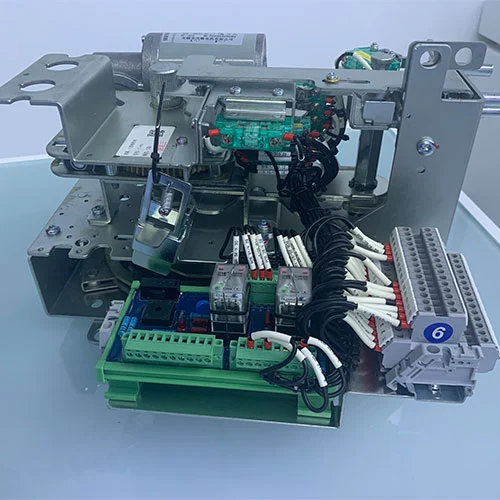

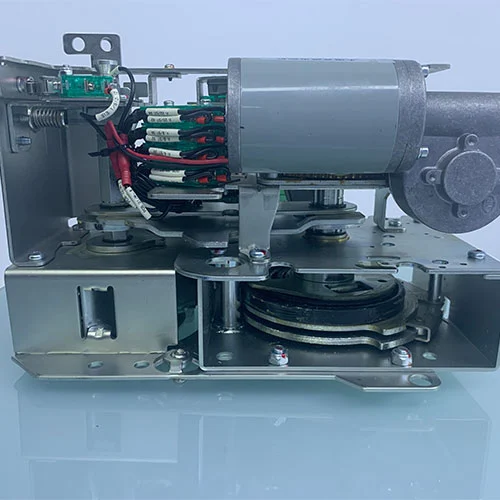

11KV elektrisch mechanisme voor middenspanningsschakelaars

Cotenele is een grote fabrikant die ringhoofdunits en hun interne kerncomponenten produceert. De Ring Main Unit (RMU) is een belangrijke garantie voor een betrouwbare en veilige elektriciteitsvoorziening in een modern stroomdistributienetwerk. Het is een compacte, door metaal omsloten schakelinrichting die vaak wordt gebruikt in secundaire distributiestations om stroom te distribueren naar transformatoren, grote gebouwen en industriële faciliteiten.

Het 11KV elektrisch mechanisme voor middenspanningsschakelaars is een kerncomponent van een RMU die fungeert als het "controlecentrum" voor de elektrische schakelaars zoals vacuümstroomonderbrekers, scheiders en lastscheidingsschakelaars. Van de verschillende componenten binnen een RMU is het binnenkomende mechanisme misschien wel het meest kritische, omdat het dient als toegangspoort voor de elektrische stroom die het systeem binnenkomt.

Model

Definitie van inkomend bedieningsmechanisme?

Het inkomende mechanisme is een kritische besturingscomponent voor de inkomende eenheid van een ringhoofdeenheid, waar hoogspanningsstroom van het externe elektriciteitsnet of het stroomopwaartse onderstation de RMU binnenkomt. Het bedient de primaire schakelaar om het inkomende circuit veilig aan te sluiten, te isoleren of te aarden.

Afhankelijk van de systeemvereisten bestuurt het inkomende mechanisme een van de twee typen schakelaars:

Lastscheidingsschakelaar ("C"-mechanisme)

Ontworpen voor frequent gebruik onder normale belastingsomstandigheden.

Bediening met drie standen:AAN / UIT / AARDE.

Biedt zichtbare isolatie en veilige aarding voor onderhoud.

Vacuümstroomonderbreker ("V"-mechanisme)

Toepassingen met hoge capaciteit en foutbeveiliging.

Onderbreekt kortsluitstromen om schade aan RMU en stroomafwaartse apparatuur te voorkomen.

Voert alle functies van een lastscheidingsschakelaar uit met verbeterde veiligheid.

Alle binnenkomende mechanismen omvatten:

Handmatige of motorbediende bediening met veerwerking.

Duidelijke positie-indicatoren (AAN, UIT, AARDE).

Elektrische vergrendelingen geïntegreerd met het RMU-beveiligingssysteem.

Gebruiksaanwijzing – 11KV elektrisch mechanisme voor middenspanningsschakelaars

1. Sluiting

Handmatig sluiten:

Steek de daarvoor bestemde bedieningshendel in de bovenste aandrijfas.

Draai ~90° met de klok mee om de veer tot zijn vergrendelingspunt samen te drukken.

De veer komt los, waardoor het hoofdcircuit van de lastschakelaar wordt gesloten.

Elektrisch sluiten:

Schakel het mechanisme in en stuur een sluitsignaal.

De controller controleert de status van de lastschakelaar en blokkeert.

Als aan de voorwaarden is voldaan, voltooit de motor van het mechanisme de sluiting.

Opmerking: De aarding is mechanisch vergrendeld tijdens het sluiten van het hoofdcircuit.

2. Openingshandeling

Handmatig openen:

Steek de bedieningshendel in de bovenste aandrijfas.

Draai ~90° tegen de klok in om de veer tot het vergrendelingspunt samen te drukken.

De veer geeft energie vrij om het hoofdcircuit van de belastingsschakelaar te openen.

Elektrisch openen:

Stuur een openingssignaal naar de controller.

De controller verifieert de schakelaarstatus en vergrendelingen.

De motor van het mechanisme voltooit de openingshandeling.

Opmerking: In geopende stand zijn sluit- en aardingswerkzaamheden toegestaan.

3. Aarding (aarding) werking

De aardingsschakelaar sluiten:

Steek de hendel in de onderste aardingsaandrijfas.

Draai met de klok mee ~90°; de veer wordt samengedrukt en losgelaten om de aardingsschakelaar te sluiten.

De vergrendelingen worden geactiveerd en voorkomen dat het hoofdcircuit sluit.

De aardingsschakelaar openen:

Steek de hendel in dezelfde onderste as.

Draai tegen de klok in ~90°; veerontgrendeling om de aardingsschakelaar te openen.

De vergrendelingen worden vrijgegeven, waardoor een normale werking van de lastschakelaar mogelijk is.

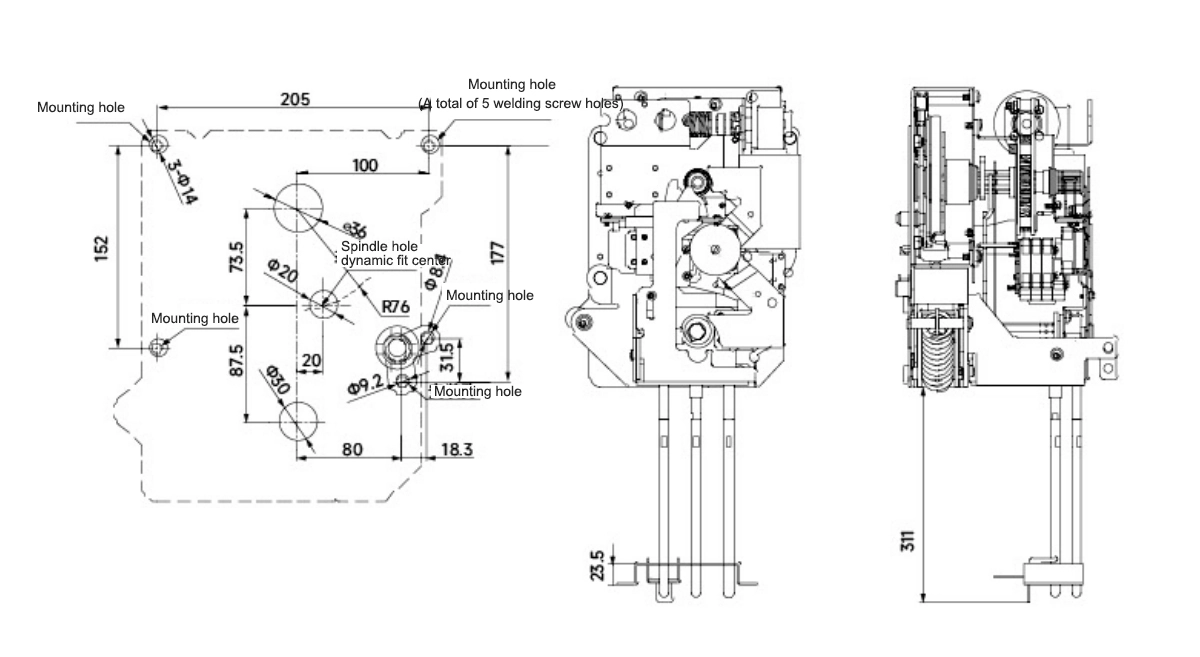

Uiterlijk en afmeting

Waarom voor ons kiezen?

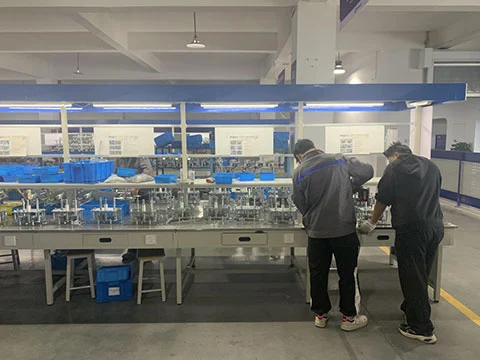

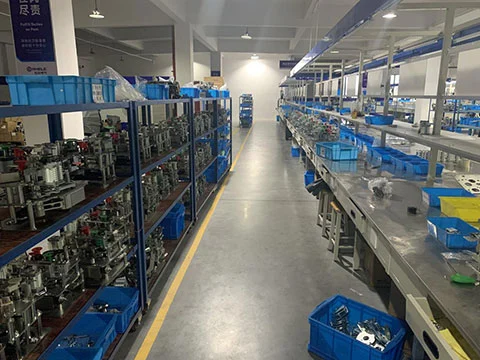

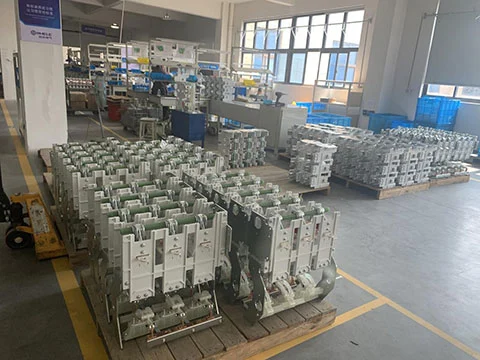

Fabriek directe levering:Cotenele is gevestigd in Yueqing, provincie Zhejiang, met een kernfabriek van 30.000 vierkante meter.

Certificeringen:ISO9001, ISO14001, ISO45001.

Technische sterkte:Uitgebreide R&D-ervaring met milieuvriendelijke gaskasten, vacuümstroomonderbrekers en bedieningsmechanismen uit de RHSV-serie, met meerdere patenten en nationale typetestrapporten.

Klantcases:Grootschalige projecten zoals China Resources Power, Banyunxian Wind Farm, Tadzjikistan Aini Gold Mine en de Sichuan-Tibet Railway tonen de betrouwbaarheid en internationale toepasbaarheid van onze producten aan.

Inkoopvoordelen:Ondersteunt bulkaanpassing, snelle levering en binnenlandse en internationale projecttechnische toepassingen.
