11KV middenspanningsschakelaar-isolatormechanisme
Cotenele is een van de kernpartners van State Grid Corporation of China, onze producten zoals middenspanningsringhoofdeenheden en milieuvriendelijke schakelapparatuur zijn zeer populair in hun middenspanningsstroomdistributieprojecten. Het KDVM-12/630-20-S-serie 11KV middenspanningsstroomonderbreker-isolatormechanisme vervaardigd door Cotenele is een bijpassende uitrusting die geschikt is voor het sluiten en openen van stroomonderbrekers in oplaadbare middenspanningsringhoofdeenheden. Dit product voldoet aan de eisen van relevante normen en specificaties zoals GB1984-2014 "AC-stroomonderbrekers met hoge spanning" en GB/T1985-2023 "AC-hoogspanningsscheiders en aardingsschakelaars".
Ring Main Units (RMU's) worden veel gebruikt voor betrouwbare stroomvoorziening in middenspanningsdistributienetwerken, zoals stedelijke elektriciteitsnetten, industrieparken en commerciële complexen. Contenele Company houdt zich al lange tijd bezig met onderzoek en ontwikkeling van kerncomponenten voor dit soort middenspanningsringhoofdeenheden en milieuvriendelijke schakelapparatuur.
Het 11KV middenspanningsstroomonderbreker-isolatormechanisme is een kerncomponent van RMU en milieuvriendelijke schakelapparatuur of gasgeïsoleerde schakelapparatuur. De bedieningsmechanismen die we hebben vervaardigd, krijgen al vele jaren veel lof van onze klanten. Deze bedieningsmechanismen zijn onderverdeeld in twee typen: handmatig en elektrisch, gebaseerd op besturingsmodellen, dit zorgt voor een flexibele, veilige en efficiënte stroomverdeling.
Model en betekenis
| KD | VM | 40.5 | 630 | 20 | S |
| Bedrijf code |
Bedieningsmechanisme van de vacuümstroomonderbreker | Beoordeeld spanning |
Beoordeeld huidig |
Geschat Kortstondig bestand tegen stroom | Bovenste isolator |
Definitie van bedieningsmechanisme
Het 11KV middenspanningsstroomonderbreker-isolatormechanisme is de krachtuitvoeringseenheid van middenspanningsschakelapparatuur. Het is een mechanisch onderdeel dat de energie levert die nodig is voor het openen en sluiten van de hoofdcontacten van schakelapparaten zoals lastschakelaars, stroomonderbrekers en scheiders.
Het heeft vier kernonderdelen, waaronder componenten voor energieopslag (meestal veren), transmissieverbindingen, vergrendelingssystemen en hulpcontacten.
Het bedieningsmechanisme zet handmatige kracht of elektrische energie om in gecontroleerde mechanische beweging, dit kan een nauwkeurige en snelle bediening van middenspanningsschakelaars garanderen. De bedieningsmechanismen zijn vaak voorzien van energieopslag met veermechanismen die handmatig kunnen worden opgeladen met bedieningshendels of elektrisch via motoren, waardoor zowel lokale als afstandsbediening mogelijk is.
Toepassingsbereik
Het 11KV middenspanningsstroomonderbreker-isolatormechanisme wordt veel gebruikt in verschillende soorten middenspanningsschakelaars en RMU's:
Ring-hoofdeenheden
Het bedieningsmechanisme is een kerncomponent van de RMU en wordt vaak gebruikt om de werking van de vacuümstroomonderbreker of scheider te regelen. Het bedieningsmechanisme van de stroomonderbreker en het bedieningsmechanisme van de scheidingsschakelaar worden meestal gecombineerd voor gebruik in een compacte RMU.
Gasgeïsoleerde schakelapparatuur
Deze staan algemeen bekend als met gas gevulde panelen en gebruiken SF6-gas voor isolatie en boogdoving, waarvoor afgedichte bedieningsmechanismen nodig zijn.
Milieuvriendelijke schakelapparatuur
Milieuvriendelijke panelen van de nieuwe generatie die gebruik maken van solide isolatie of milieuvriendelijke gassen in plaats van SF6, zoals de solide geïsoleerde schakelapparatuur en milieuvriendelijke schakelapparatuur met gespecialiseerde bedieningsmechanismen.
Metaalomsloten schakelapparatuur van het vaste type
Zoals schakelapparatuur uit de HXGN-serie die op grote schaal wordt gebruikt in landelijke en stedelijke stroomdistributiesystemen en upgrades van het elektriciteitsnet.
Deze bedieningsmechanismen zijn betrouwbaar geschikt in verschillende omgevingen, van -40°C tot +40°C, met een beschermingsgraad tot IP3X die bescherming biedt tegen het binnendringen van stof en water
Classificatie van bedieningsmechanismen
Het bedieningsmechanisme in de ringhoofdeenheid wordt gewoonlijk geclassificeerd op basis van de functionele eenheden die het bedient. Elk unittype heeft zijn specifieke kenmerken en toepassingsgebieden.
C-eenheid (belastingsschakeleenheid)
De C-eenheid is uitgerust met een lastscheidingsschakelaarmechanisme, dat doorgaans gebruikmaakt van een enkel veerenergieopslagmechanisme voor het sluiten en openen onder normale belastingsstroom. Het dient als de binnenkomende eenheid en regelt de hoofdvoeding die de stroomdistributie binnengaat. Het C-type mechanisme beschikt over een onafhankelijke bedieningsas voor de lastschakelaar en kan worden uitgerust met motorbediening voor afstandsbediening.
V-eenheid (stroomonderbrekereenheid)
De V-eenheid bevat een vacuüm-stroomonderbrekermechanisme, dat gebruik maakt van de energieopslag van een trekveer voor het sluiten en de energieopslag van een drukveer voor het openen. Dit mechanisme biedt een hoog uitschakelvermogen voor kortsluitstromen en omvat een anti-pompfunctie om hekserijfouten te voorkomen. V-units worden gebruikt voor zowel inkomende als uitgaande toepassingen waarbij verbeterde bescherming en frequente bediening vereist zijn.
G-eenheid (scheidingsschakelaar/aardingsschakelaarmechanisme)
De G-eenheid verwijst naar het scheidings- en aardingsschakelaarmechanisme, waarbij gebruik wordt gemaakt van het principe van drukveer over het midden. Het biedt zichtbare isolatieopeningen voor onderhoudsveiligheid en is doorgaans gekoppeld aan de hoofdschakelaar. Het mechanisme beschikt over afzonderlijke bedieningsasposities voor scheider (rechterkant) en aardingsschakelaar (linkerkant), met duidelijke mechanische indicatie.
F-eenheid (combinatie-eenheid met lastscheidingsschakelaar en zekering)
De F-eenheid combineert een lastscheidingsschakelaarmechanisme met zekeringbeveiliging, waarbij doorgaans gebruik wordt gemaakt van een dubbel veermechanisme (A-type), waarbij één veer dient voor het sluiten en een andere voor het openen. Wanneer een zekering doorbrandt, activeert de slagpin het mechanisme om alle drie de fasen tegelijkertijd te openen, waardoor eenfasering wordt voorkomen. Deze unit is de standaard uitgaande feeder voor transformatorbeveiliging.
Inkomend mechanisme
Het inkomende mechanisme is het bedieningsapparaat bij de stroomingang van het distributiesysteem, doorgaans geïmplementeerd als C-unit (belastingsschakelaar) of V-unit (stroomonderbreker), afhankelijk van de vereisten. Het regelt de totale stroomtoevoer naar de gehele schakelinstallatie en moet op betrouwbare wijze de volledige belastingsstroom aankunnen.
Uitgaand mechanisme
Het uitgaande mechanisme bestuurt en beschermt individuele distributiecircuits, doorgaans geïmplementeerd als F-eenheid (belastingsschakelaar-zekeringcombinatie) voor transformatorvoedingen of V-eenheid voor hogere capaciteitsvereisten. Het moet selectief uitschakelen bij stroomafwaartse fouten, terwijl de voeding naar gezonde circuits behouden blijft.

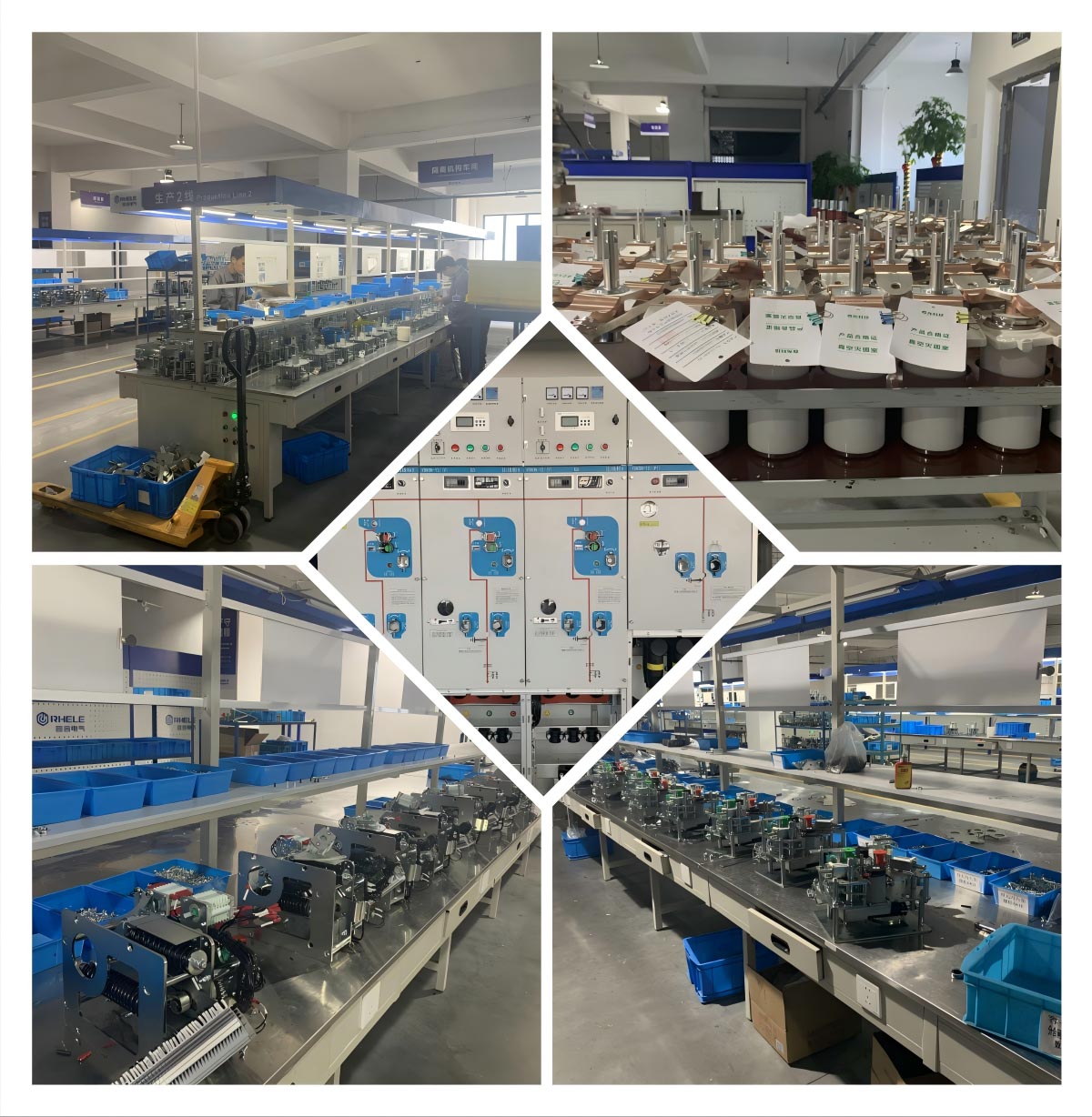

Productie workshop

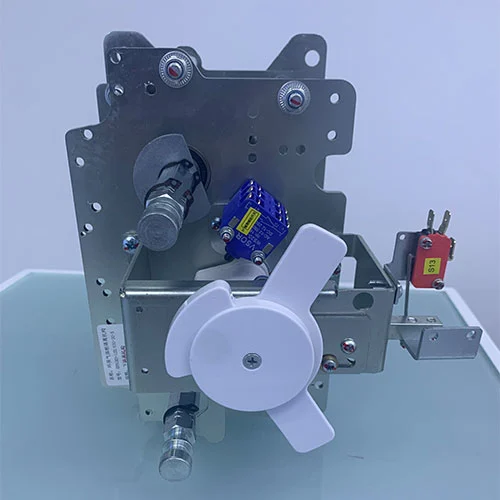

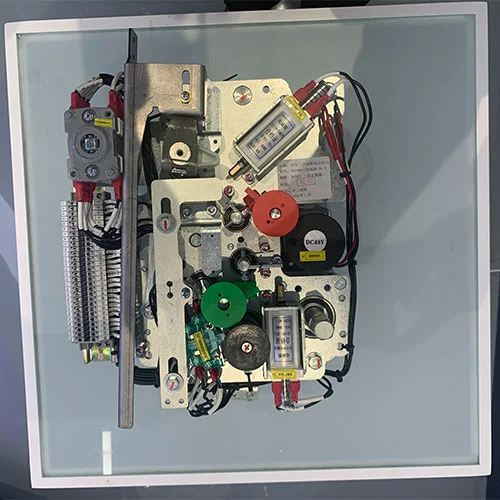

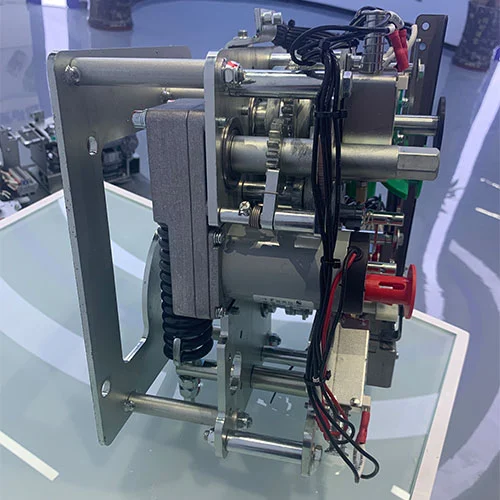

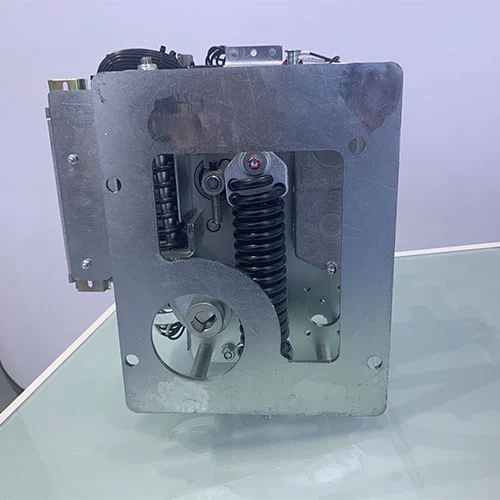

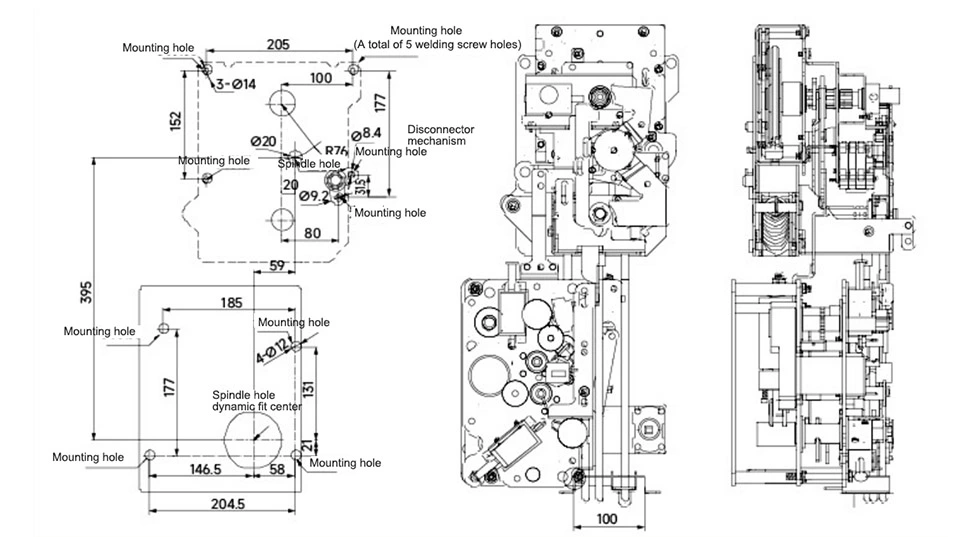

Uiterlijk en afmetingen
Echte projectervaring

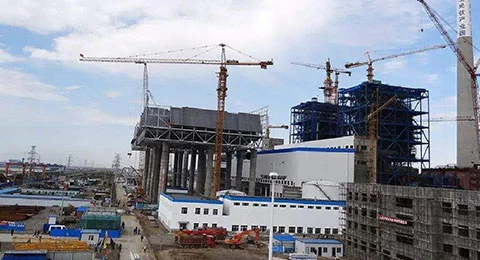

Cotenele-producten zijn toegepast in meerdere grootschalige energie- en energieprojecten, waaronder:

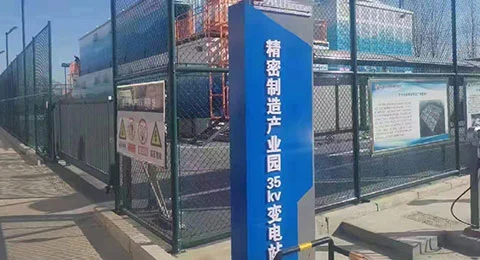

110 kV-substations en 35 kV gasgeïsoleerde schakelsystemen
Offshore windenergieprojecten (China Resources Power)

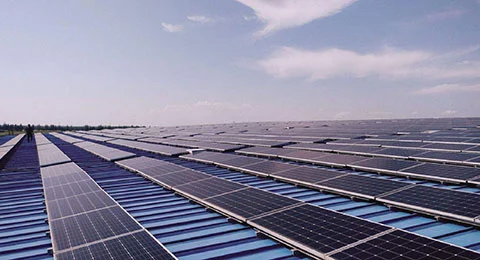

1600 MW fotovoltaïsche basisprojecten in Qinghai

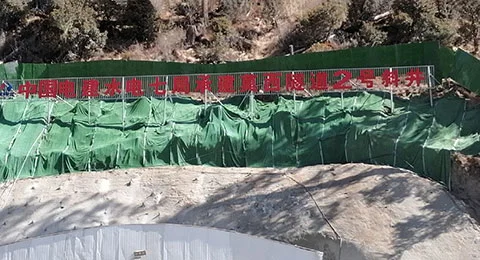

Spoorweginfrastructuurprojecten (China Railway / PowerChina)

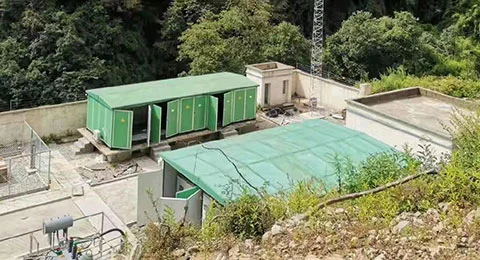

Overzeese mijnbouwenergiesystemen (goudmijnproject in Tadzjikistan)
Veelgestelde vragen
1. Wat is het isolatormechanisme voor middenspanningsstroomonderbrekers van 11 kV?
Het is de belangrijkste bedieningseenheid in middenspanningsschakelaars en is verantwoordelijk voor het openen en sluiten van stroomonderbrekers, lastscheidingsschakelaars en scheiders. Het zet handmatige of elektrische energie om in nauwkeurige mechanische beweging, waardoor een veilige en betrouwbare werking onder normale en foutomstandigheden wordt gegarandeerd.
2. Aan welke normen voldoet dit mechanisme?
GB1984-2014: AC-hoogspanningsstroomonderbrekers
GB/T1985-2023: AC-hoogspanningsscheiders en aardingsschakelaars
Gefabriceerd onder ISO9001-, ISO14001- en ISO45001-gecertificeerde systemen.
3. Welke ondersteuning biedt Cotenele aan kopers?
Technische gegevensbladen en tekeningen
Installatie begeleiding
OEM-aanpassing en branding
Snelle levering voor bulkbestellingen
Geschikt voor EPC-aannemers, fabrikanten van schakelapparatuur en wereldwijde distributeurs.

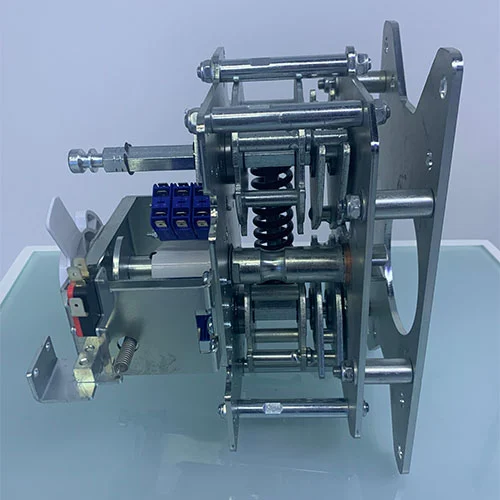

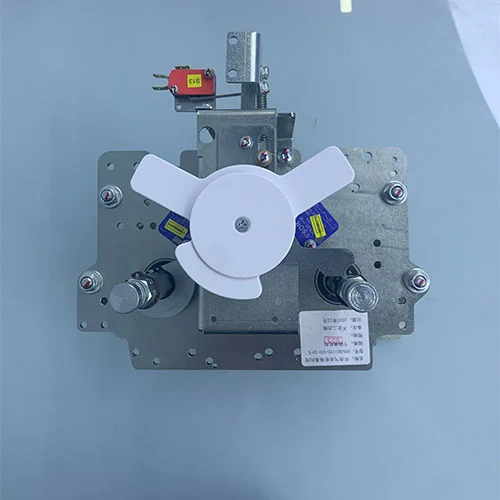

Producten tonen
