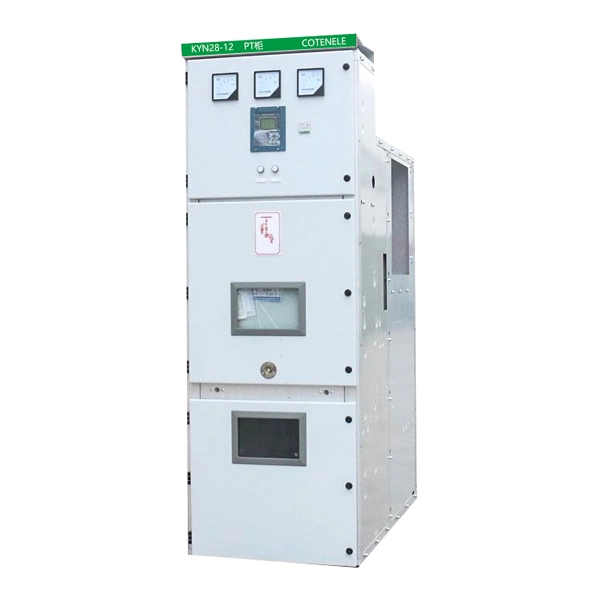

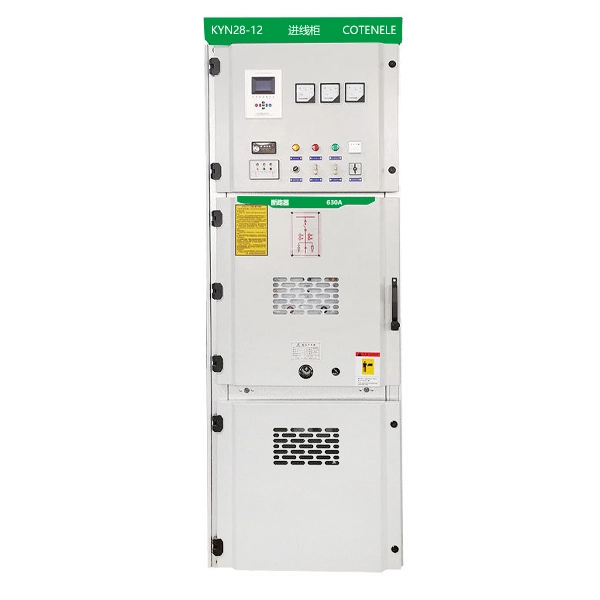

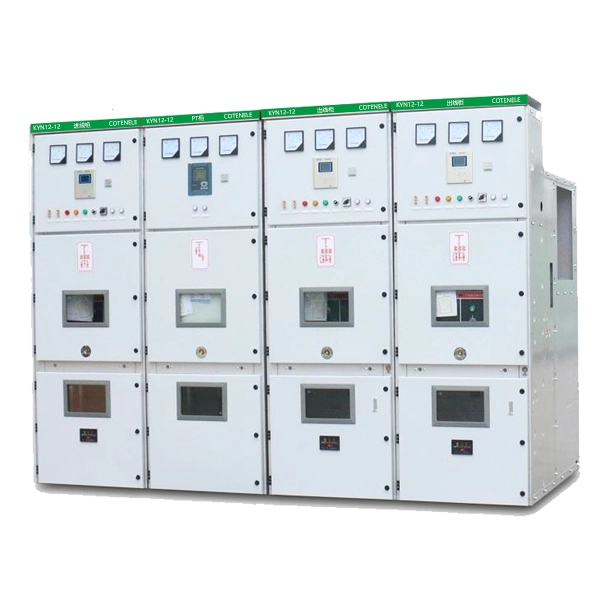

11KV metaalbeklede middenspanningsschakelaar voor binnen
Cotenele is een productie-fabriek voor elektrische panelen die is gevestigd in de stad Wenzhou in China. Wij bieden kyn28-12-serie 11KV indoor met metaal beklede middenspanningsschakelaars en de interne kerncomponenten zoals vacuümstroomonderbreker, lastscheidingsschakelaar, stroomtransformator en spanningstransformator ect daarin, onze elektrische producten hebben veel landen en regio's overzee geëxporteerd, en ze worden alom geprezen door onze klanten.
Cotenele is een hoofdleverancier voor de kyn28-12-serie 11KV Indoor Metal Clad middenspanningsschakelaars in China. Dit middenspanningsschakelapparaat, algemeen bekend als een "uitrijdbaar" of "uittrekbaar" paneel, is ontworpen voor een veilige en flexibele stroomverdeling. Het kenmerkende kenmerk is de verwijderbare stroomonderbrekerwagen die in de “service”- of “test/geïsoleerde” positie kan worden gerold, waardoor snelle vervanging en onderhoud mogelijk is zonder dat de hele constructie spanningsloos wordt gemaakt.
Een robuuste metalen constructie, gescheiden compartimenten (onderbreker-, rail-, kabel- en instrumentruimten) en verplichte mechanische vergrendelingen (vijf beveiligingsfuncties) zorgen voor een hoge operationele veiligheid. Deze eenheden worden op grote schaal toegepast in primaire en secundaire distributienetwerken van elektriciteitssubstations, industriële installaties (staal, petrochemie, mijnbouw), commerciële gebouwen, datacentra en installaties voor hernieuwbare energie, zoals zonneparken en windparken. Ze voldoen aan de internationale standaard IEC 62271-200 en de nationale standaard GB/T 3906 en DL/T 404.
Productmodel
Belangrijkste technische parameters
| Laatst | Eenheid | Technische parameters | |
| Nominale spanning | Kv | 3,6,7,2,12 | |
| Nominale frequentie | Hz | 50 | |
| Nominale stroom van stroomonderbreker | A | 630,1250,1600,2000,2500,3150 | |
| Nominale stroom van schakelapparatuur | A | 630,1250,1600,2000,2500,3150 | |
| Geschatte korte tijd is bestand tegen stroom (4S) | KA | 20,25,31,5,40 | |
| Geschatte piek is bestand tegen stroom (piek) | KA | 50,63,80,100 | |
| Nominale kortsluitbreekstroom | KA | 20,25,31,5,40 | |
| Geschatte kortsluitstroom (piek) | KA | 50,63,80,100 | |
| Nominaal isolatieniveau De stroomfrequentie van 1 minuut is bestand tegen spanning |
Fase-tot-fase, Fase-naar-aarde |
Kv | 24,32,42 |
| Tussen open contacten | Kv | 24,32,42 | |
| Blikseminslag Weersta spanning (piekwaarde) |
Fase-tot-fase, Fase-naar-aarde |
Kv | 40,60,75 |
| Tussen open contacten | Kv | 46,70,85 | |
| Beschermingsgraad | De behuizing is IP4X, en wanneer de deuren van het compartiment en de stroomonderbrekerruimte worden geopend, is deze IP2X. | ||
Arbeidsomstandigheden
1. Omgevingsluchttemperatuur: maximaal +40 °C, minimaal –15 °C.
2. Relatieve vochtigheid: daggemiddelde ≤95 % met een overeenkomstige daggemiddelde waterdampdruk van niet meer dan 2,2 KPa; maandgemiddelde ≤90 % met een overeenkomstige maandgemiddelde waterdampdruk van niet meer dan 1,8 KPa.
3. Hoogte: niet meer dan 1000 m boven zeeniveau.
4. Seismische intensiteit: niet groter dan magnitude 8.
5. De omringende lucht moet vrij zijn van significante verontreiniging door corrosieve of brandbare gassen, waterdamp of soortgelijke stoffen.
6. De installatielocatie moet vrij zijn van hevige trillingen.
7. Als de bedrijfsomstandigheden de normale limieten van GB3906 overschrijden, zullen de gebruiker en ons bedrijf in overleg de noodzakelijke voorzieningen overeenkomen.
Wat is een uitrijdbare, met metaal omsloten schakelinrichting?
De KYN28-12 11KV Indoor Metal Clad middenspanningsschakelaar is een elektrisch apparaat waarvan de stroomonderbrekerwagen in het middelste compartiment van de schakelapparatuur is geïnstalleerd. De gehele behuizing is door metalen scheidingswanden in vier onafhankelijke compartimenten verdeeld:
1. Brekercompartiment (midden):Bevat de vrachtwagen met vacuümstroomonderbreker (bijv. VS1 of VD4). De truck heeft drie standen: Service, Test/Isolatie en Verwijderd. Het kan eenvoudig in- en uitgeschakeld worden, wat gemakkelijk onderhoud mogelijk maakt. Voor het vervangen van de onderbreker is het niet nodig om het hele paneel spanningsloos te maken.
2. Busbarcompartiment:Gelegen in het bovenste achterste deel. Bevat hoofdrails en aftakrails die meerdere schakelpanelen met elkaar verbinden.
3. Kabelcompartiment:Gelegen aan de onderkant van de achterkant. Wordt gebruikt voor het aansluiten van uitgaande kabels, overspanningsafleiders en aardingsschakelaars.
4. Laagspanningscompartiment (instrumenten):Gelegen aan de voorkant, bovenaan. Bevat beveiligingsrelais (gebaseerd op microcomputers), instrumenten, indicatielampjes en andere secundaire componenten.
Observatievensters:Elk compartiment is volledig gescheiden door geaarde metalen scheidingswanden, waardoor effectief wordt voorkomen dat een interne boogfout in een compartiment aangrenzende compartimenten beïnvloedt. Het voorpaneel heeft observatievensters om de positie van de truck en de status van het isolatiecontact te bekijken.
| Onderdeel | Gemeenschappelijk model | Functie |
| Vacuüm stroomonderbreker | VS1,VD4 | Maak/breek normale belasting en kortsluitstromen |
| Aardingsschakelaar | JN15-12 | Dicht bij de kabelzijde de kabelzijde tijdens onderhoud voor de veiligheid van het personeel |
| Huidige transformator | LZZBJ9-10 | Meet de stroom, geef signalen ter bescherming |
| Spanningstransformator | JDZ(J)10 | Zorg voor spanningssignalen en stuurstroom |
| Overspanningsafleider | HY5WZ-17/45 | Beperk bliksem en schakeloverspanningen |
| Op microcomputer gebaseerd beveiligingsrelais | bijv. RCS-9600-serie | Overstroom, onmiddellijk, aardfoutbeveiliging |
Configuratie van hoofdcomponenten
Wat zijn de voordelen van KYN28-12 uittrekbare, met metaal omsloten schakelapparatuur?
1. Hoge betrouwbaarheid:Met metaal beklede constructie met sterke interne boogbestendigheid, waardoor de veiligheid wordt gegarandeerd.
2. Eenvoudig onderhoud:Uittrekbaar ontwerp – het vervangen van de stroomonderbreker duurt slechts enkele minuten, waardoor de uitvaltijd aanzienlijk wordt verkort.
3. Vijf preventieve vergrendelingen:Mechanische/elektrische vergrendelingen voorkomen vijf soorten verkeerde bediening (bijvoorbeeld geen lastonderbrekingsschakeling, geen onbedoelde toegang tot onder spanning staande compartimenten).
4. Hoge standaardisatie:Volwassen productie door veel binnenlandse fabrikanten, goede uitwisselbaarheid van reserveonderdelen, lage aanschaf- en onderhoudskosten.
5. Flexibele configuratie:Kan worden gemonteerd als inkomend, uitgaand, meet-, PT-, bustiepanelen, etc., aangepast aan verschillende hoofdaansluitschema's.
| Functie | KYN28-12 (uittrekbaar) | XGN2-12 (vast) | HXGN-12 (ringhoofdeenheid) |
| Type breker | Uitrijdbaar (vrachtwagen) | Vast gemonteerd | Lastscheidingsschakelaar+zekeringcombinatie |
| Onderhoudsgemak | Uitstekend | Arm | Medium |
| Breekvermogen | Hoog (tot 40kA) | Medium | Laag (zekeringbescherming) |
| Maat | Groter | Groter | Klein |
| Kosten | Medium | Lager | Laag |
| Typische toepassing | Hoofddistributie, hoge capaciteit | Retrofits, lage eisen | Eindgebruikersdistributie, kleine capaciteit |
KYN28-12 Uitrijdbare, met metaal omsloten schakelapparatuur VS Andere schakelapparatuur

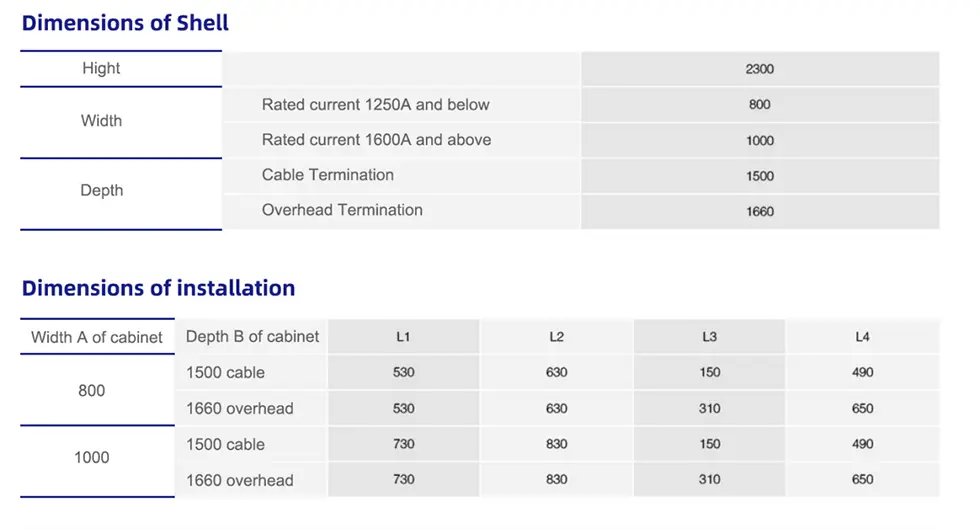

Schematisch diagram van de structuur en installatie van schakelapparatuur

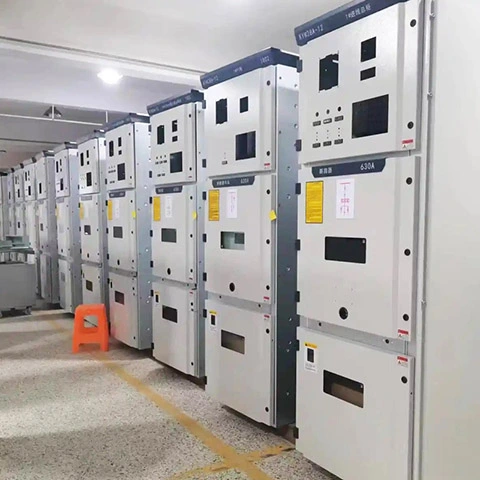

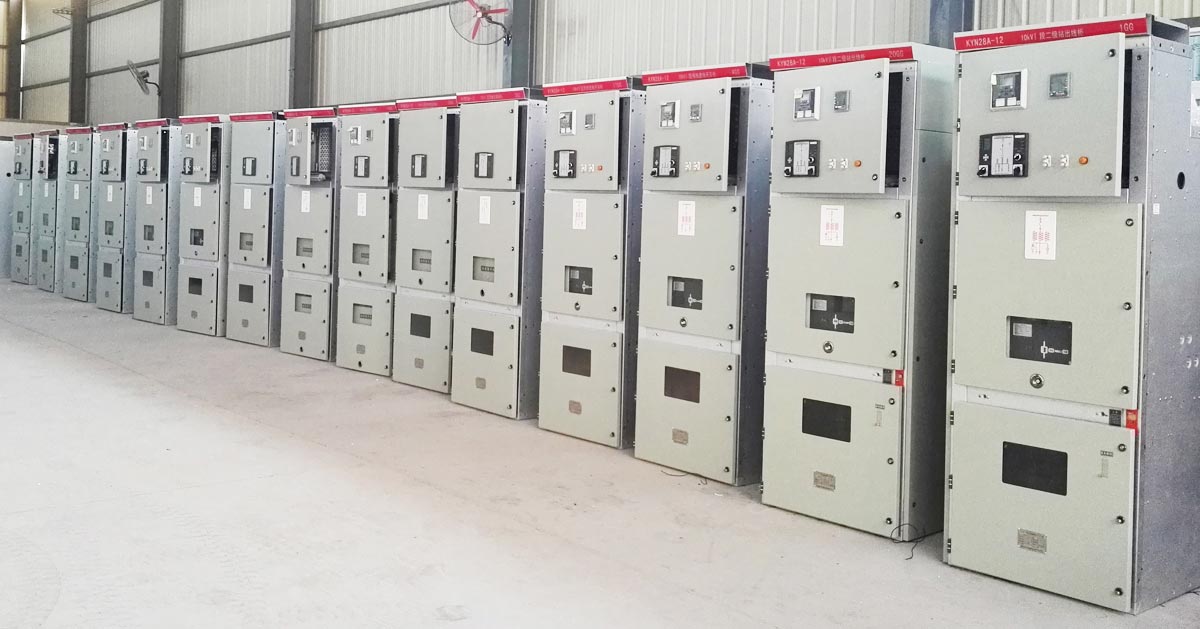

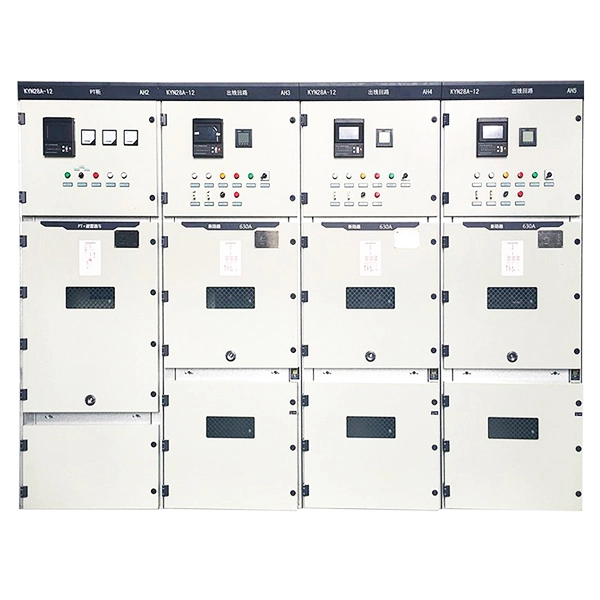

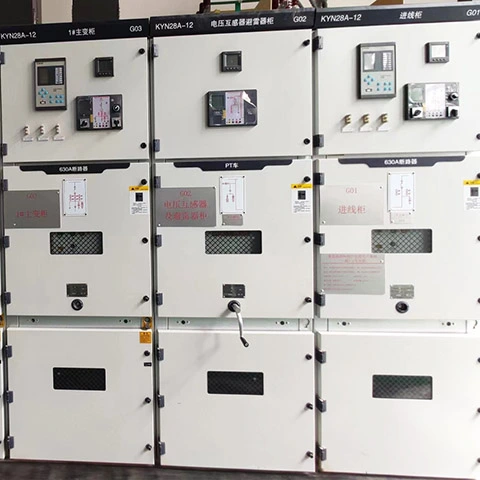

Producten tonen
