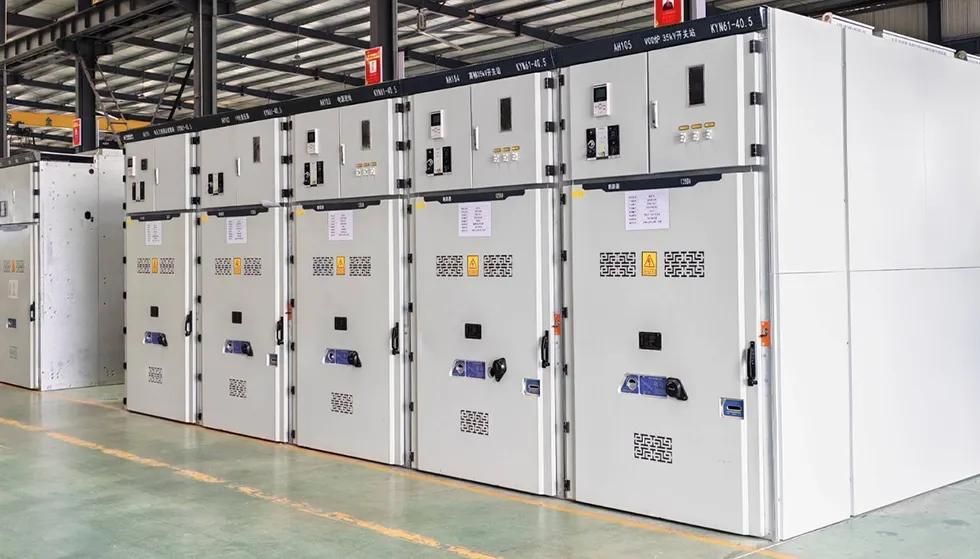

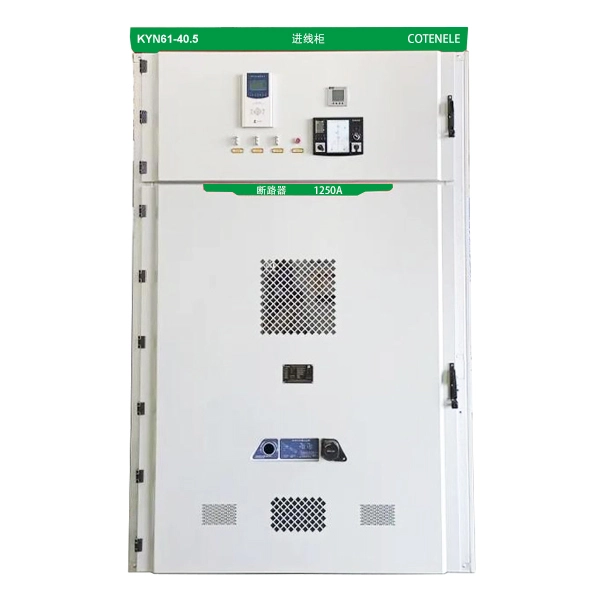

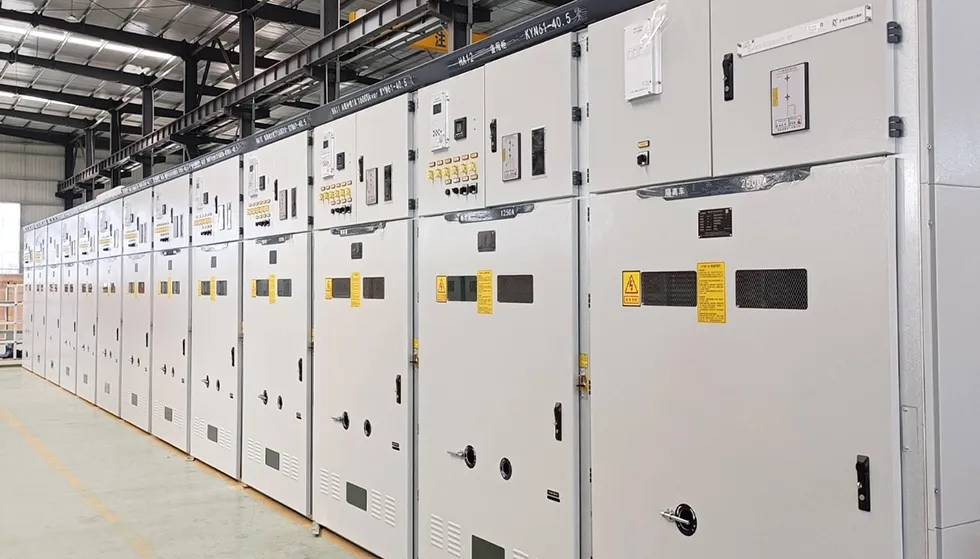

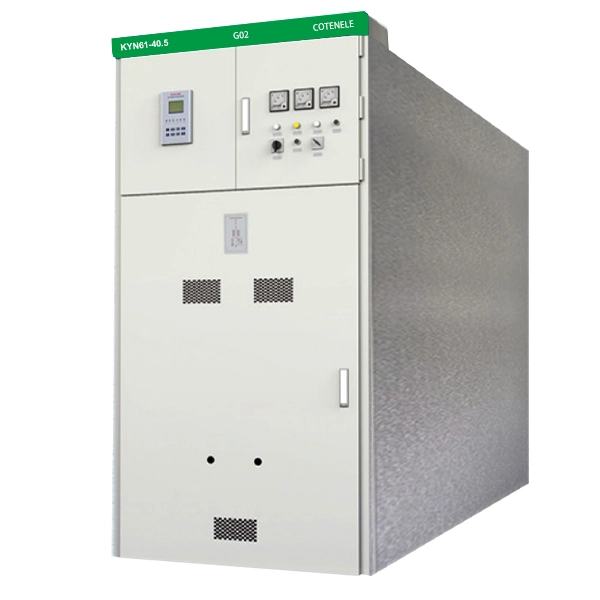

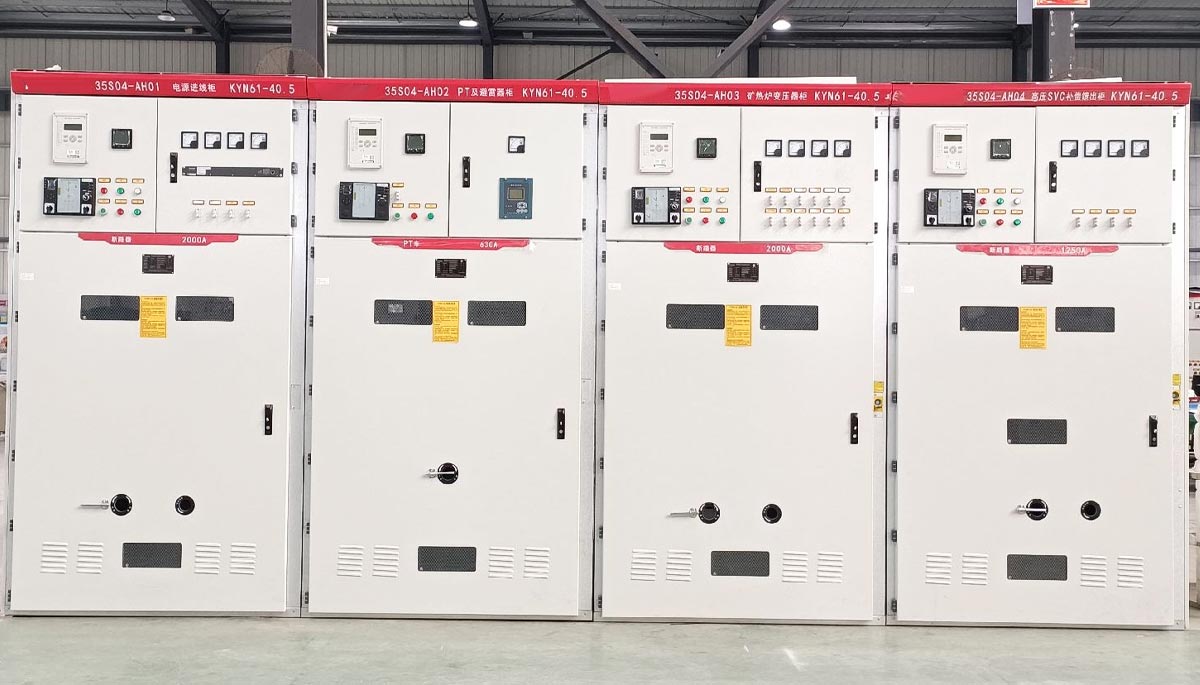

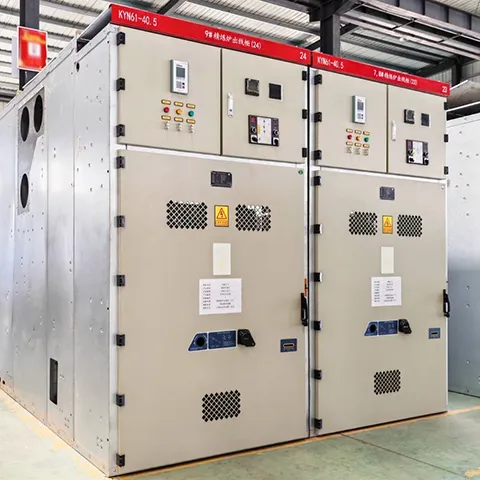

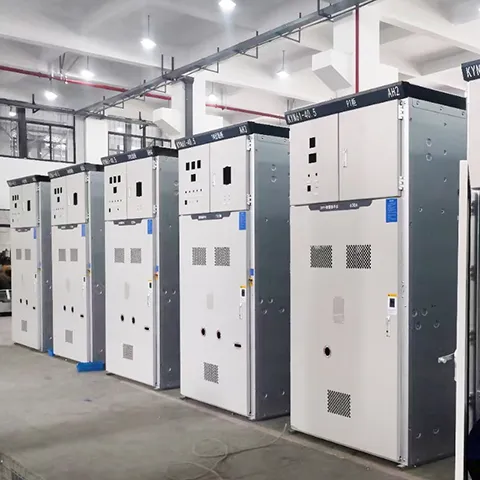

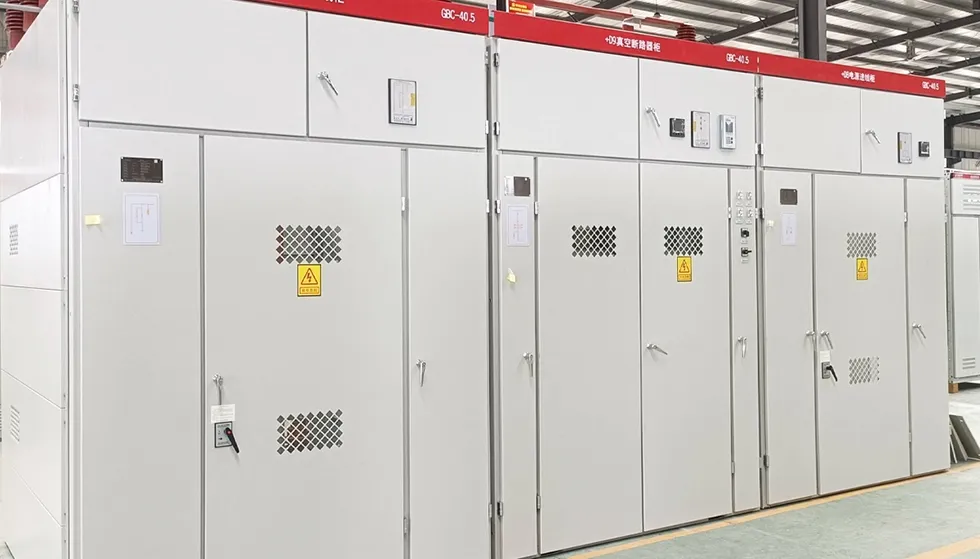

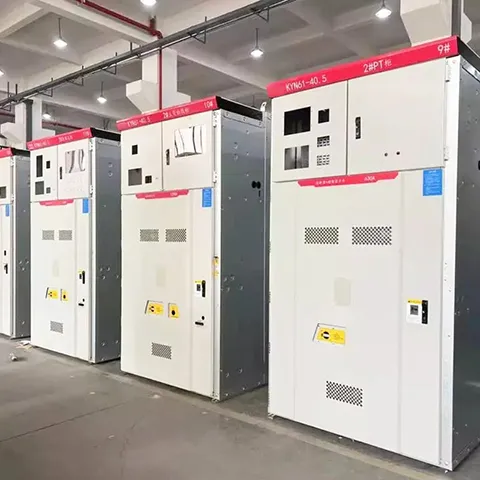

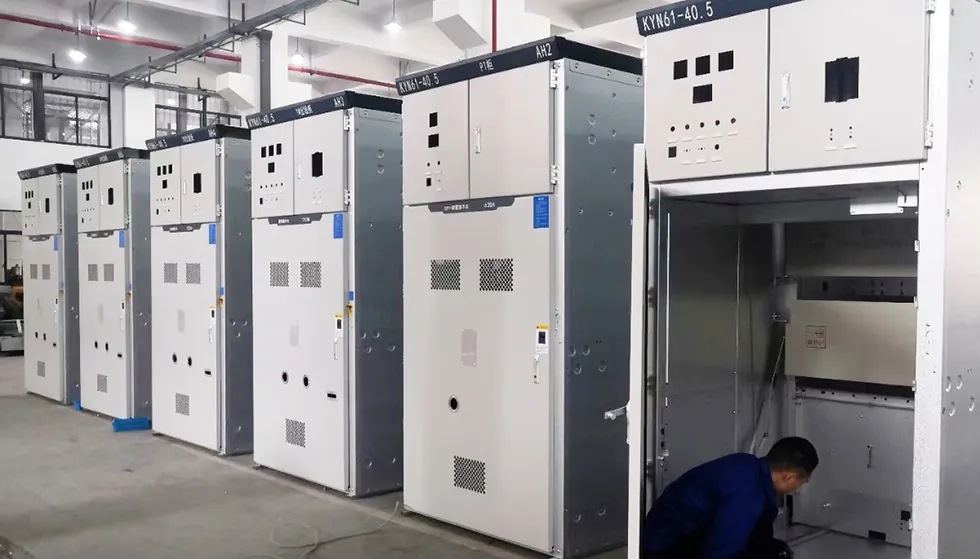

33KV middenspanningspanelen met metalen bekleding

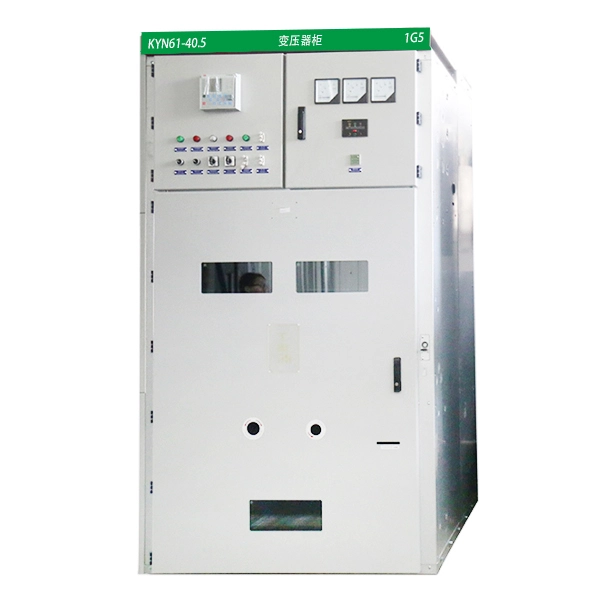

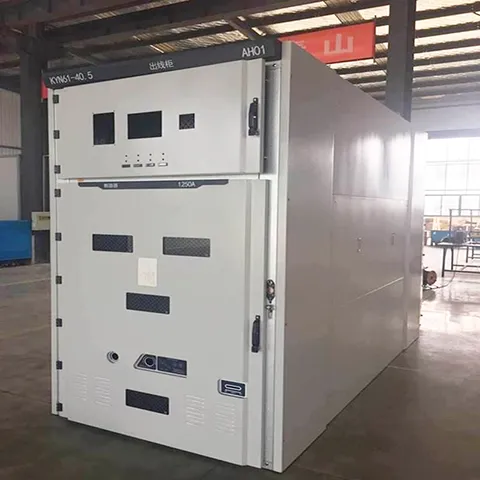

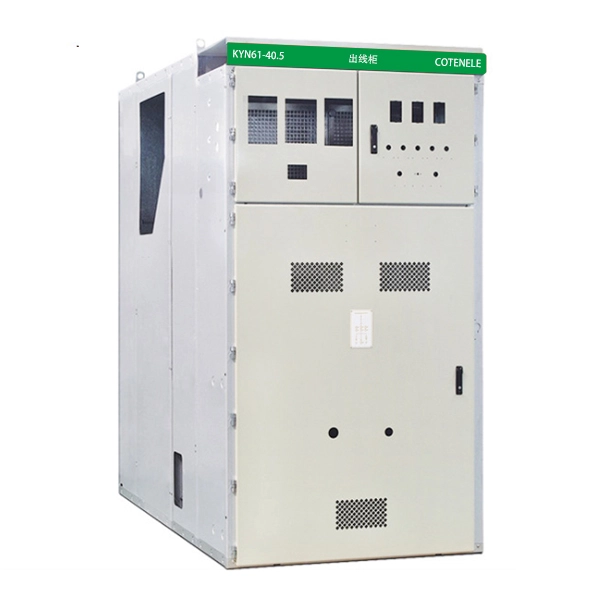

De 33KV middenspannings-metaalbeklede schakelpanelen uit de KYN61-40.5-serie zijn een veelgebruikte schakeloplossing voor binnenshuis voor 35 kV-krachttransmissie- en distributiesystemen. De volledige aanduiding is "Gepantserd verwijderbaar AC-metaal-omsloten schakelmateriaal." Cotenele is een betrouwbare en ervaren fabrikant van dit soort apparatuur.

Het KYN61-40.5-schakelapparaat wordt voornamelijk gebruikt voor de besturing, bescherming en bewaking van elektrische circuits in krachttransmissie- en distributiesystemen. Met volwassen technologie, hoge operationele veiligheid en bewezen prestaties wordt het op grote schaal toegepast in energiecentrales, onderstations en industriële en mijnbouwstroomdistributienetwerken.

Dit schakeltoestel voldoet aan de volgende normen:

GB 3906 - 3-35 kV AC metaalomsloten schakelapparatuur

GB/T 11022 — Gemeenschappelijke technische vereisten voor hoogspanningsschakelapparatuur en besturingsapparatuur

IEC 62271-200 — Metaalomsloten AC-schakelapparatuur en besturingsapparatuur voor nominale spanningen boven 1 kV en maximaal 52 kV

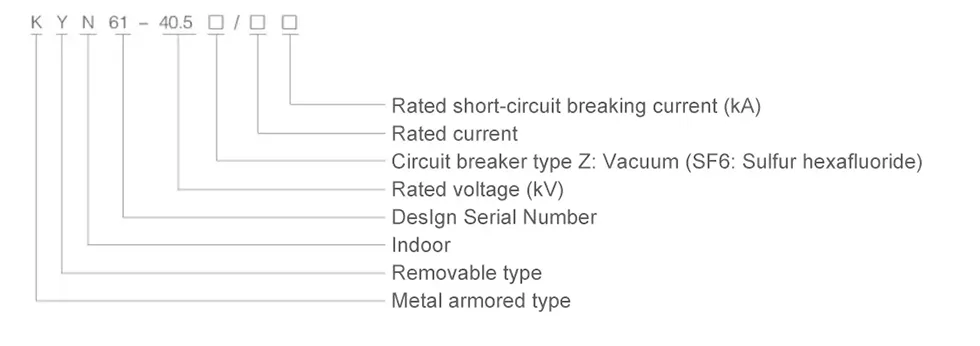

Model en betekenissen

Belangrijkste technische parameters

Belangrijkste technische parameters voor KYN61-40.5

Belangrijkste technische parameters voor KYN61-40.5

Arbeidsomstandigheden

1. Omgevingsluchttemperatuur:De maximumtemperatuur bedraagt ​​+40°C en de minimumtemperatuur bedraagt ​​-10°C.

2. Hoogte:De installatielocatie mag niet hoger liggen dan 1000 m boven zeeniveau.

3. Relatieve luchtvochtigheid:De dagelijkse gemiddelde waarde bedraagt ​​niet meer dan 95% en de maandelijkse gemiddelde waarde bedraagt ​​niet meer dan 9o%.

4. Omgevingsluchtomstandigheden:Het apparaat is niet bedoeld voor locaties waar bijtende stoffen, zware vervuiling, brandbare gassen of intense trillingen aanwezig zijn.

5. Seismische omstandigheden:Mocht er zich een aardbeving voordoen, dan mag de intensiteit ervan niet groter zijn dan magnitude 8.

Wat zijn de toepassingen van KYN61-40.5-schakelapparatuur?

De KYN61-40.5-serie 33KV middenspanningsmetalen schakelpanelen worden veel gebruikt in:

1. Elektriciteitscentrales en elektriciteitsnetstations (meest voorkomende)

2. Industriële en mijnbouwbedrijven (metallurgie, petrochemie, kolenmijnen, cement, autoproductie, enz.)

3. Hernieuwbare energieprojecten (PV-elektriciteitscentrales, windparken – in hun step-up- of distributieonderstations)

4. Infrastructuur (luchthavens, ziekenhuizen, hoogbouw, grote commerciële complexen)

5. Speciale toepassingen (frequente operatielocaties)

Wat zijn de productvoordelen voor het KYN61-40.5-schakelapparaat?

Hoge veiligheid:Volledig met metaal gepantserd en gecompartimenteerd, uitgerust met een uitgebreid "vijf-proof" vergrendelingssysteem om verkeerde bediening te voorkomen en de veiligheid van personeel en apparatuur te garanderen. Elk functioneel compartiment heeft een onafhankelijk drukontlastingskanaal om boogfouten weg te leiden van de operator.

Hoge betrouwbaarheid:Lange levensduur; sleutelcomponenten zoals de stroomonderbreker en aardingsschakelaar kunnen tienduizenden mechanische handelingen uitvoeren.

Flexibele configuratie:Compatibel met verschillende reguliere merken stroomonderbrekers (bijvoorbeeld de binnenlandse ZN85, ABB VD4, enz.) om aan verschillende gebruikersvereisten te voldoen. Ondersteunt meerdere hoofdbedradingsschema's (kabelingang/uitgang, bovenleidingingang/uitgang, enz.).

Hoe koop ik de 33KV middenspanningsmetalen schakelpanelen?

Geef deze onderstaande informatie op voordat u bestelt:

1. Het enkellijnsdiagram van het hoofdcircuitschema, de beoogde toepassing, de specifieke hoofdcircuitconfiguratie, de plattegrond van de schakelruimte en de opstellings- en lay-outtekeningen van de apparatuur. Het is het beste als u de gedetailleerde projectvereistedocumenten kunt verstrekken.

2. Vereisten voor de besturings-, meet- en beveiligingsfuncties van de schakelapparatuur, evenals vereisten voor andere gesloten apparatuur en automatiseringsapparatuur.

3. De typeaanduiding, technische specificaties en hoeveelheid van elk elektrisch onderdeel dat in de schakelapparatuur wordt gebruikt.

4. Als een railbrug nodig is tussen schakelapparatuur of voor de inkomende lijnkast, moeten de volgende gedetailleerde gegevens worden verstrekt: nominaal stroombelastend vermogen van de railbrug, de overspanning ervan en de hoogte boven de vloer.

5. Als het schakelapparaat onder bijzondere omgevingsomstandigheden moet worden gebruikt, moeten deze omstandigheden bij het plaatsen van de bestelling gedetailleerd worden gespecificeerd.

6. Eventuele andere speciale vereisten zullen met ons bedrijf worden besproken en overeengekomen.

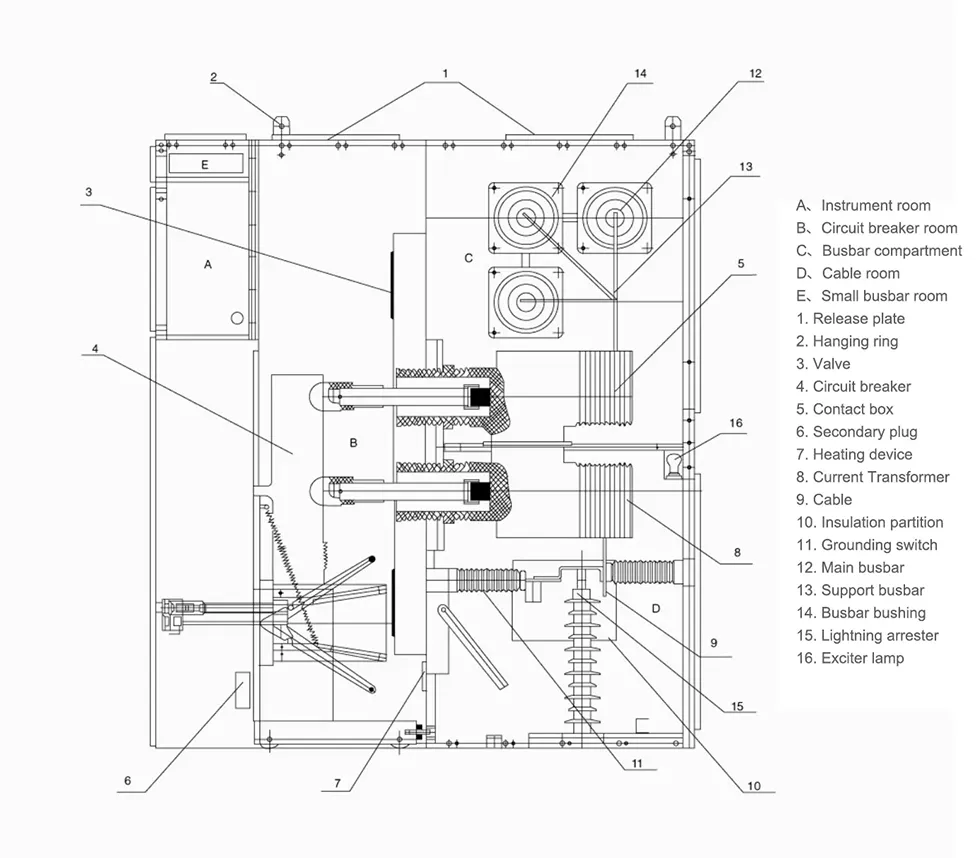

Uiterlijk en afmetingen
