Wat is een laagspanningsschakelapparaat?

Alaagspanningsschakelapparatuurverwijst in het algemeen naar distributieapparatuur die wordt gebruikt in energiesystemen met wisselspanningen tot 1000 V. De belangrijkste functie ervan is het overbrengen van elektrische energie van een transformator naar verschillende apparaten voor eindgebruik, zoals verlichtingsarmaturen, motoren en besturingssystemen. In de veelgebruikte 50 Hz AC-distributiesystemen in China is de nominale spanning van laagspanningsverdeelkasten doorgaans 380 V, waarbij de nominale stroom kan oplopen tot enkele duizenden ampère.

Simpel gezegd: als het hele energiesysteem wordt vergeleken met het menselijke bloedcirculatiesysteem, dan is een energiecentrale het hart, hoogspanningstransmissielijnen de slagaders en laagspanningsverdeelkasten de haarvaten die elke eindgebruiker bereiken. Zij zijn verantwoordelijk voor het redelijk verdelen van het verlaagde vermogen over elke elektrische eenheid, en zorgen ervoor dat verschillende elektrische apparatuur – verlichting, motoren, enz. – de vereiste elektrische energie veilig en stabiel kunnen ontvangen. Onze schakelapparatuur voldoet aan de relevante nationale en internationale normen IEC 61439 en GB/T 7251.

Wat zijn de belangrijkste functies en rollen？

De kernfuncties van een laagspanningsverdeelkast kunnen worden samengevat als drie taken: ontvangen, distribueren en beschermen.

Ten eerste ontvangt hij elektrische energie van het stroomopwaartse elektriciteitsnet (bijvoorbeeld de laagspanningszijde van een transformator) via de binnenkomende kast (ontvangstkast). Vervolgens distribueert het de energie naar vertakte circuits via de hoofdrail (koperen staafsysteem) en levert deze via de uitgaande kasten aan apparatuur zoals motoren en verlichtingssystemen. Gedurende dit hele proces bewaken beveiligingsapparaten (stroomonderbrekers, zekeringen, scheiders, enz.) voortdurend de status van het circuit. In geval van overbelasting, kortsluiting of lekkage kunnen ze het defecte circuit snel loskoppelen, waardoor zowel apparatuur als personeel effectief worden beschermd.

Bovendien dienen laagspanningsverdeelkasten ook voor blindvermogencompensatie. Condensatorbanken (compensatiekasten) verbeteren de vermogensfactor van het elektriciteitsnet door automatisch condensatorbanken te schakelen, waardoor lijnverliezen worden verminderd en de energie-efficiëntie wordt verhoogd.

Veel voorkomende typen en modellen van laagspanningsschakelaars

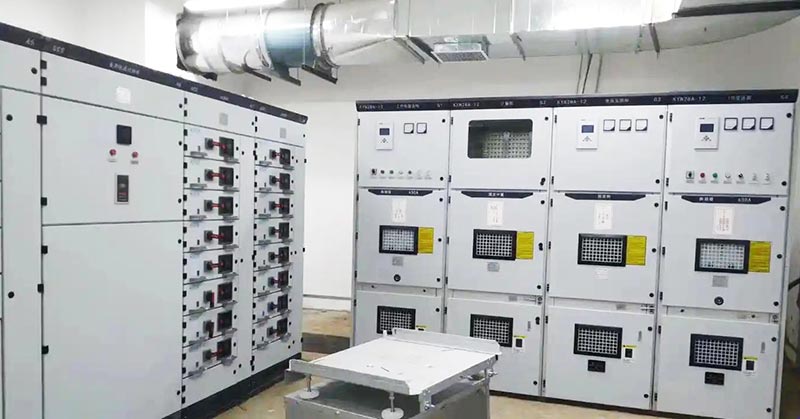

Op basis van hun montagemethoden wordt laagspanningsschakelapparatuur over het algemeen verdeeld in twee structurele typen: laagspanningsschakelaars van het vaste type en laagspanningsschakelaars van het uitrijdbare type.

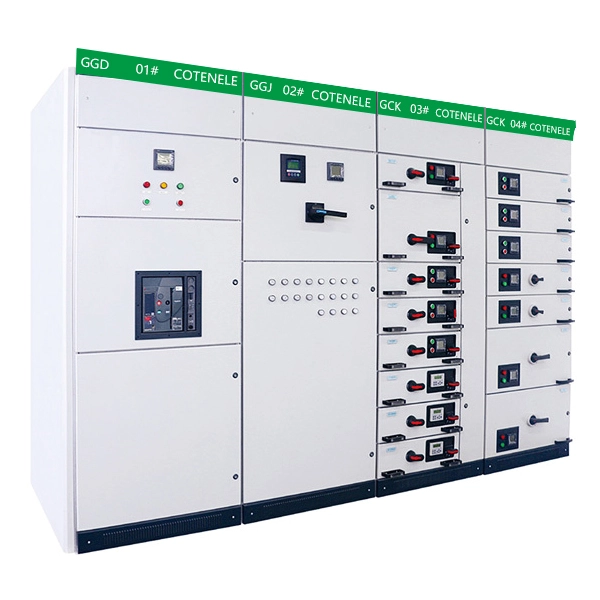

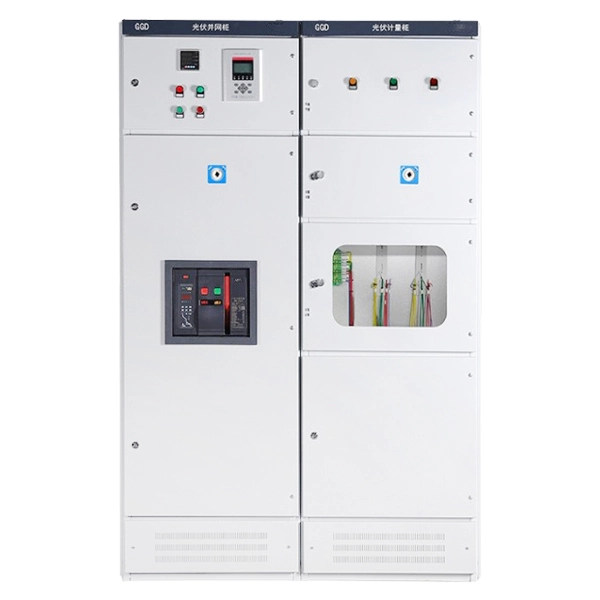

Schakelapparatuur van het vaste type, zoals de GGD-schakelapparatuur, heeft een structuur met vaste panelen waarbij alle elektrische componenten permanent op hun plaats zijn gemonteerd. Het wordt gekenmerkt door een robuuste structuur, lagere kosten en eenvoudig onderhoud. Het is geschikt voor distributiesystemen in energiecentrales, onderstations en industriële en mijnbouwbedrijven met nominale stromen tot 3150A. De behuizing maakt gebruik van natuurlijke ventilatie voor warmteafvoer, waarbij ventilatiesleuven aan de boven- en onderkant een natuurlijk luchtstroompad vormen.

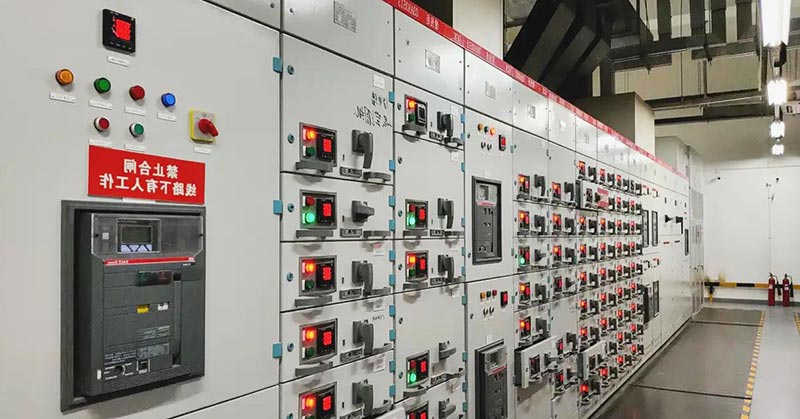

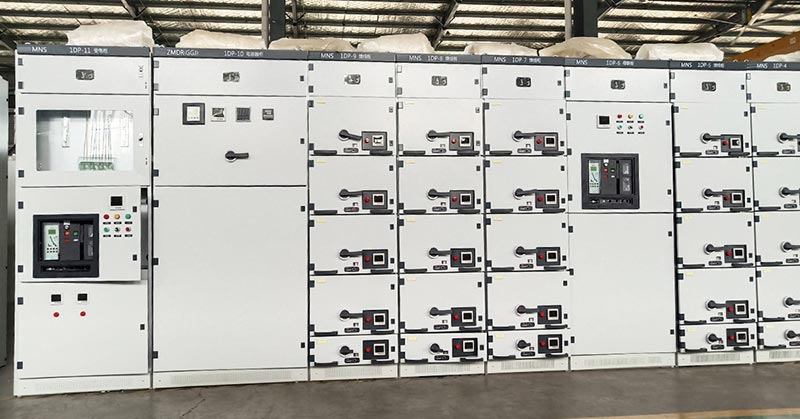

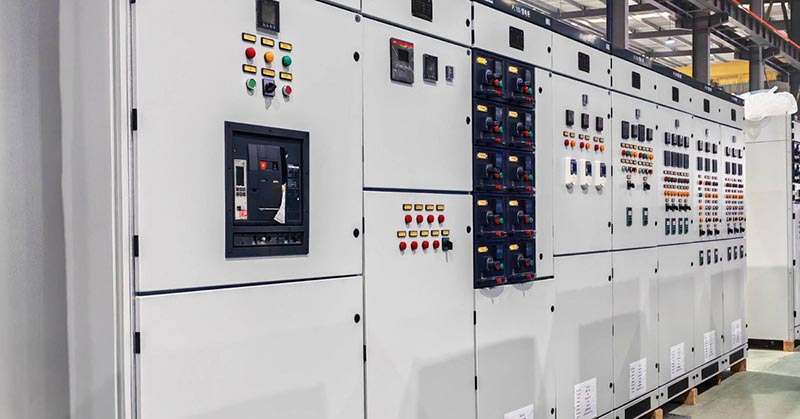

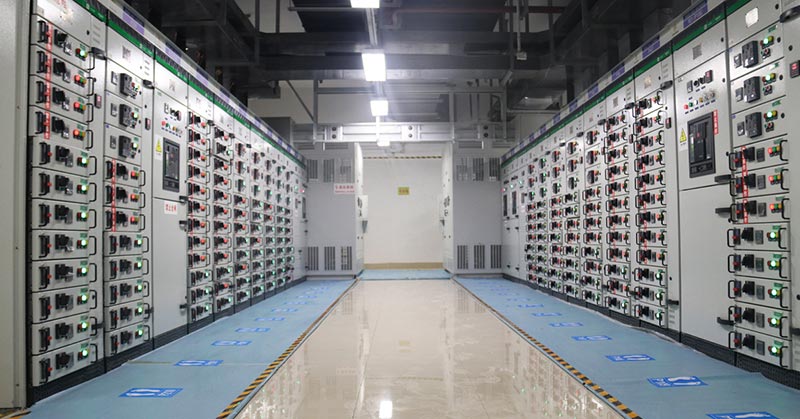

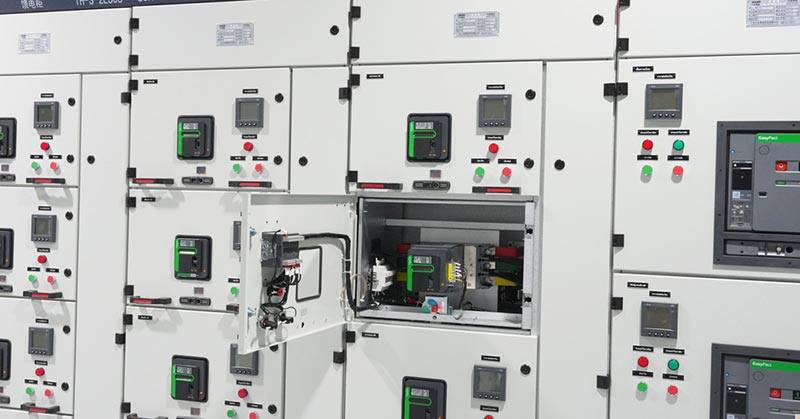

Uitrijdbare schakelapparatuur(ook wel lade-type schakelapparatuur genoemd) wordt vertegenwoordigd door modellen zoals GCK, GCS en MNS. Het onderscheidende kenmerk is dat elke uitgaande eenheid is ontworpen als een onafhankelijke lade. Uitrijdbare schakelapparatuur is ruimtebesparender, gemakkelijker te onderhouden en biedt meer uitgaande circuits, hoewel deze over het algemeen duurder is. Wanneer er een fout optreedt in één circuit, hoeft alleen de bijbehorende lade eruit te worden gehaald voor reparatie, en kan een reserve-eenheid worden vervangen zonder de stroomvoorziening te onderbreken, waardoor andere circuits onaangetast blijven. Het laagspanningsschakelsysteem van MNS is vervaardigd op basis van technologie die is overgedragen vanuit ABB (Zwitserland) en biedt voordelen zoals een compact ontwerp, sterke structurele veelzijdigheid en een hoge mate van modulariteit.

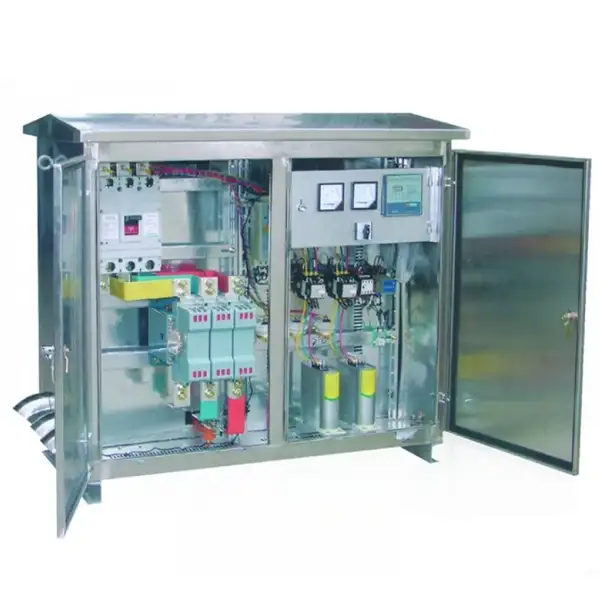

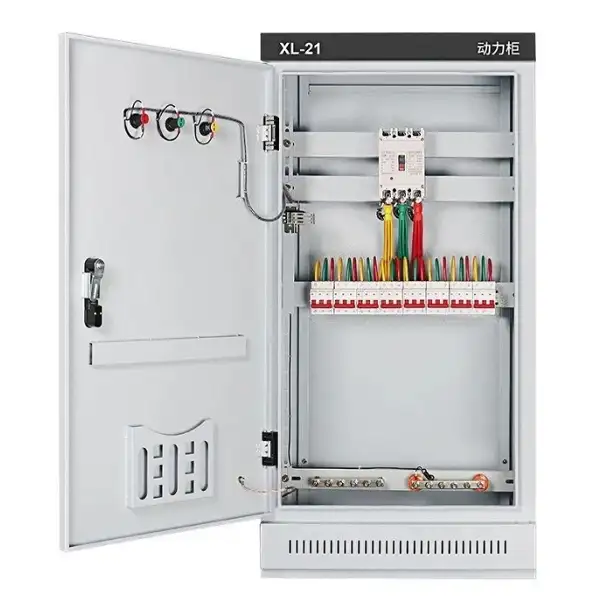

Wat zijn de interne kerncomponenten in laagspanningsschakelapparatuur?

Een compleet laagspanningsschakelsysteem omvat doorgaans de volgende componenten:

Behuizing:

De behuizing is meestal gemaakt van hoogwaardig koudgewalst plaatstaal of roestvrij staal, gevormd door buigen, lassen en poedercoaten. Het biedt mechanische ondersteuning en bescherming.

Busbar-systeem:

Het railsysteem van het laagspanningsschakelapparaat omvat hoofdrails en aftakrails. De hoofdrail loopt door het gehele laagspanningsverdeelpaneel en is verantwoordelijk voor het verzamelen en distribueren van de totale stroom, terwijl de aftakrails stroom leveren aan elke uitgangseenheid.

Schakelapparatuur:

De belangrijkste interne componenten van dit product omvatten stroomonderbrekers, scheidingsschakelaars, contactors, enz., die worden gebruikt voor controle en bescherming. De stroomonderbreker is het kernonderdeel en combineert functies voor het schakelen van circuits en foutbeveiliging.

Beveiligingsapparaten:

De beveiligingsapparaten in de kast omvatten meestal thermische overbelastingsrelais, zekeringen en aardlekschakelaars, die meerdere beveiligingen bieden tegen overbelasting, kortsluiting en lekkage.

Meet- en indicatieapparatuur:

De meetcompartimenten omvatten ampèremeters, voltmeters, powerfactorcontrollers, indicatielampjes, enz., voor realtime monitoring van de systeemstatus.

Compensatieapparatuur:

Deze componenten omvatten doorgaans condensatorbanken en hun schakelbesturingseenheden, die worden gebruikt voor blindvermogencompensatie.

De technische parameters

Hoe kiest u het geschikte laagspanningsschakelapparaat?

We noemen de selectiemethode de “vijf-stappen” selectiemethode:

Stap 1: Definieer de belangrijkste elektrische parameters

De selectiebasis voor laagspanningsschakelapparatuur is het bevestigen van de technische parameters waaraan het schakelbord moet voldoen volgens de technische vereisten van de klant. Controleer eerst de nominale spanning van het systeem (doorgaans AC 380V/400V, 50Hz) en de nominale stroom. De nominale stroom moet worden berekend op basis van de totale belasting van alle elektrische apparatuur, met een marge van 15%–20% gereserveerd voor toekomstige uitbreiding. Ten tweede is het kortsluitvastheidsvermogen ook een kritische veiligheidsindicator. De nominale kortsluitstroom (Icw) en de nominale piekstroom (Ipk) van het schakelbord moeten groter zijn dan de maximale verwachte kortsluitstroom die in het systeem kan optreden; anders kan er onder foutomstandigheden een explosie of brand plaatsvinden.

Stap 2: Analyseer de serviceomgeving

Omgevingsomstandigheden hebben een directe invloed op de beschermingseisen en levensduur van de laagspanningsschakelaars. We moeten verschillende beschermingsgraden aanpassen op basis van de werkomgeving van de laagspanningsschakelaars.

Stap 3: Match belastingstypes en functionele vereisten

Verschillende belastingen vereisen dat laagspanningsschakelapparatuur verschillende besturings- en beveiligingsfuncties heeft. Voor inductieve belastingen zoals motoren (bijvoorbeeld ventilatoren en pompen in fabrieken) kan de startstroom 5 à 7 maal de nominale waarde bereiken. Er moeten circuits worden geselecteerd met bescherming tegen overbelasting, faseverlies en vergrendelde rotor, samen met geschikte schakelaars en thermische relais. Voor ohmse belastingen zoals verlichting zijn vaste laagspanningsschakelaars met een eenvoudige structuur en hoge kostenprestaties geschikt. Voor datacenters, ziekenhuizen en andere plaatsen met extreem hoge eisen aan de continuïteit van de stroomvoorziening moet hot-swappable uitrijdbare (uittrekbare) laagspanningsschakelapparatuur worden gebruikt, uitgerust met automatische overdrachtsschakelaars (ATS) en een redundant ontwerp. Slimme gebouwen of moderne fabrieken zijn beter gediend met intelligente schakelapparatuur die slimme meters en bewaking en controle op afstand ondersteunt, waardoor verbinding met energiebeheersystemen mogelijk wordt.

Stap 4: Evalueer toekomstige exploitatie, onderhoud en uitbreiding

De selectie moet voldoende ruimte laten voor langdurig gebruik en toekomstige retrofits. Als de mogelijkheid gewenst is om modules snel te vervangen zonder stroomonderbreking tijdens een storing, verdient uittrekbare (uitrijdbare) laagspanningsschakelapparatuur de voorkeur, omdat de ladeblokken onafhankelijk van elkaar kunnen worden in- en uitgeschakeld. Tegelijkertijd is het raadzaam om ongeveer 20% reserve uitgaande circuits te reserveren op basis van het totale aantal circuits, om toekomstige uitbreidingen van apparatuur mogelijk te maken. Als het budget het toelaat en de ruimte op locatie krap is, is het uittrekbare laagspanningsschakelapparaat ook een betere keuze. Voor toepassingen die gegevensverzameling op afstand, foutvoorspelling en conditiegebaseerd onderhoud vereisen, moeten intelligente uitrijdbare schakelapparatuur met communicatiegateways en bewakingssoftware worden geconfigureerd. Bovendien moet rekening worden gehouden met de beschikbaarheid van reserveonderdelen en de responscapaciteit van de klantenservice van de leverancier.

Stap 5: Breng de levenscycluskosten in evenwicht

Bij de selectiebeslissing moet niet alleen naar de initiële aankoopprijs worden gekeken, maar ook naar de levenscycluskosten (LCC), inclusief aanschaf, installatie, bediening, onderhoud, verliezen door stilstand en energiekosten. Binnenlandse merken (bijvoorbeeld Chint, Delixi, Changshu Switchgear) hebben een sterke prijsconcurrentiekracht – de kosten van belangrijke componenten bedragen vaak 1/2 tot 1/5 van die van internationale merken – en bieden een snelle servicerespons, waardoor ze geschikt zijn voor projecten waarbij kostenprestaties van het grootste belang zijn. Internationale merken (ABB, Schneider Electric, Siemens) zijn toonaangevend op het gebied van technische specificaties, hebben een langere gemiddelde tijd tussen storingen en beschikken over volwassen digitale ecosystemen, waardoor ze ideaal zijn voor kritieke projecten met zeer hoge betrouwbaarheidseisen. Het blindelings nastreven van lage prijzen kan leiden tot het gebruik van inferieur plaatwerk, een verminderd kortsluitvermogen of vereenvoudigde beveiligingsfuncties, wat later vaak tot storingen en uiteindelijk tot grotere economische verliezen kan leiden. Daarom moet de optimale kosteneffectieve oplossing worden gekozen terwijl wordt voldaan aan de veiligheids- en prestatie-eisen.
