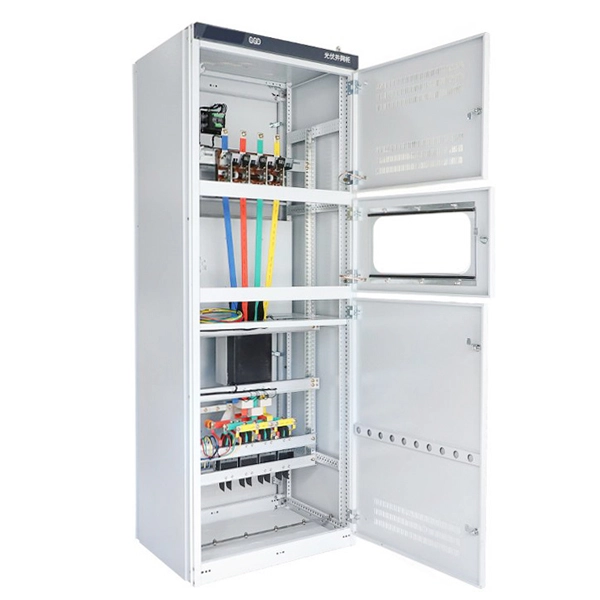

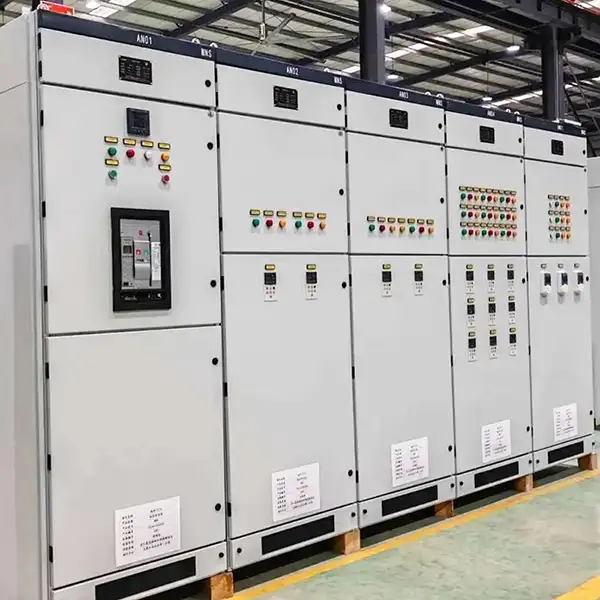

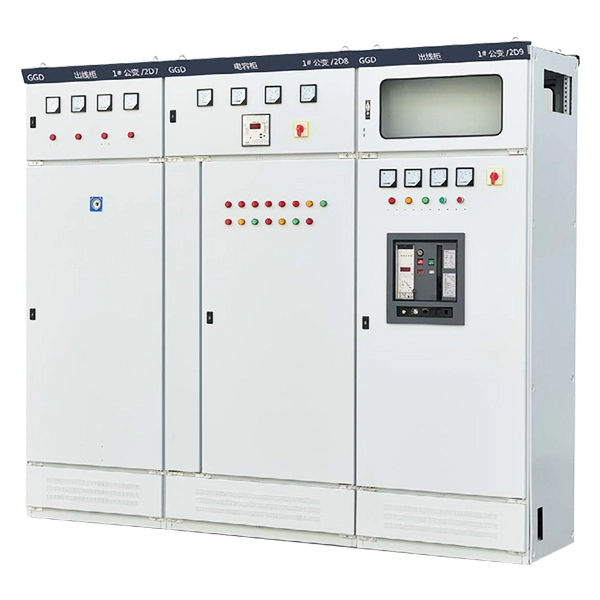

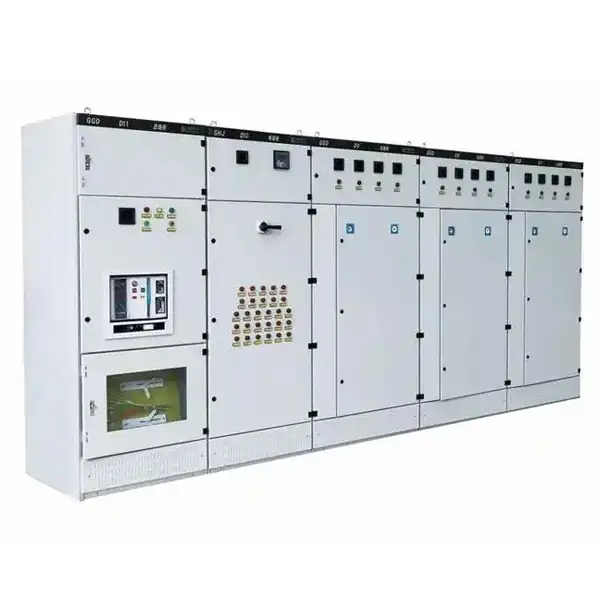

GGD laagspanningsschakelapparatuur LV-paneel

Cotenele is een grote fabrikant en exporteur van elektrische laagspanningsapparatuur. Het GGD laagspanningsschakelapparaat LV-paneel is een elektrisch apparaat dat door ons is vervaardigd. Het is een verdeelkast van het vaste type die veel wordt gebruikt in 380V-660V-stroomsystemen. Het is gebouwd van 8MF koudgevormd staal met modulaire montagegaten en beschikt over natuurlijke ventilatie via koelsleuven aan de boven- en onderkant voor een efficiënte warmteafvoer. Deze serie omvat drie modellen: GGD1 (1000A/15kA), GGD2 (1500A/30kA) en GGD3 (3150A/50kA). Hun beschermingsgraden lopen van IP30 tot IP54.

De laagspanningsschakelaars van de GGD-serie verschillen met de uitrijdbare typen zoals GCS of MNS. Ze vereisen onderhoud zonder voeding, maar bieden een eenvoudigere en economischere oplossing. Hun typische toepassingen van GGD-schakelapparatuur omvatten industriële installaties, commerciële gebouwen, datacentra en infrastructuurprojecten. Deze serie laagspanningsschakelaars voldoet aan de nationale professionele normen zoals GB72511, JB/T9961 en IEC61439 ect.

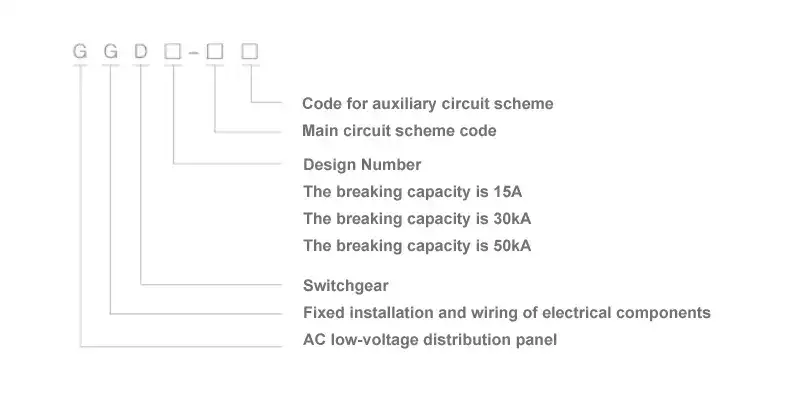

Model en betekenissen

Belangrijkste technische parameters

Arbeidsomstandigheden

Het Cotenele GGD laagspanningsschakelapparaat LV-paneel is geschikt voor de volgende gebruiksomgevingen:

1. De temperatuur van de omgevingslucht mag niet hoger zijn dan +40°C en mag niet lager zijn dan -5°C, en de gemiddelde temperatuur over een periode van 24 uur mag niet hoger zijn dan +35°C.

2. Atmosferische omstandigheden: De lucht moet schoon zijn. De relatieve vochtigheid mag niet hoger zijn dan 50% bij een maximale temperatuur van +40°C. Bij lagere temperaturen is een hogere relatieve vochtigheid toegestaan, bijvoorbeeld 90% bij +20°C, op voorwaarde dat er rekening wordt gehouden met de mogelijke occasionele condensvorming als gevolg van temperatuurschommelingen.

3. De hoogte mag niet hoger zijn dan 2000 meter boven zeeniveau.

4. Dit apparaat is geschikt voor transport en opslag binnen een temperatuurbereik van -25°C tot +55°C, en kan gedurende korte perioden (niet langer dan 24 uur) worden blootgesteld aan temperaturen tot wel +70°C. Bij dergelijke extreme temperaturen zal de unit geen onomkeerbare schade oplopen en onder standaardomstandigheden normaal kunnen functioneren.

5. Als niet aan de bovenstaande bedrijfsomstandigheden kan worden voldaan, moet de kwestie worden opgelost door middel van onderhandelingen tussen de gebruiker en de fabrikant.

6. Wanneer deze eenheid zal worden gebruikt op offshore olieboor- en productieplatforms of in kerncentrales, wordt een afzonderlijke technische overeenkomst gesloten.

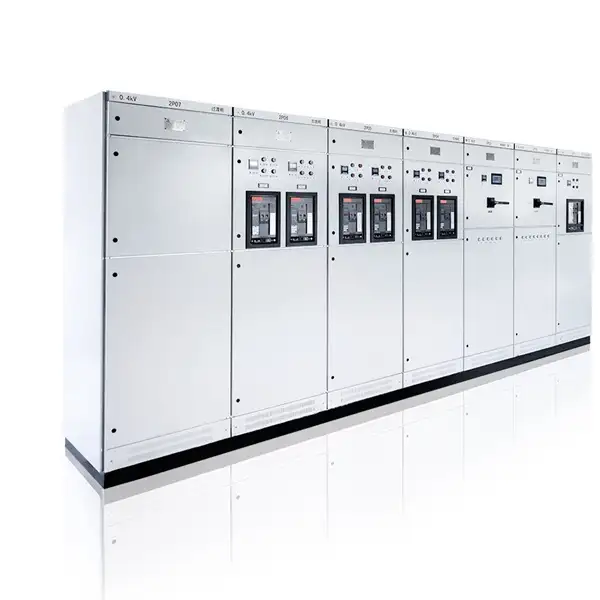

Wat zijn de structurele kenmerken van het laagspanningsbord van de GGD?

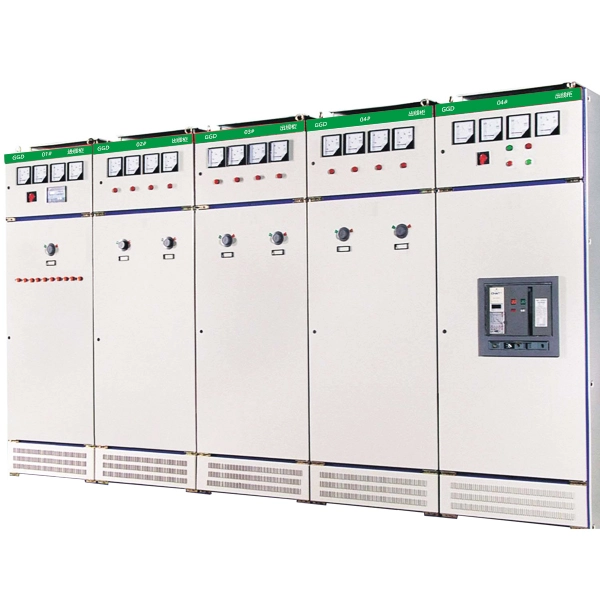

1. Algemene kabinetsstructuur

De laagspannings-AC-verdeelkast van de GGD heeft een universeel kastontwerp. Het frame is samengesteld uit 8MF koudgevormd staal door middel van gedeeltelijk lassen. Om de precisie en kwaliteit van de kast te garanderen, worden alle structurele onderdelen en speciale hulpcomponenten geleverd door aangewezen fabrikanten van gevormd staal. De componenten van het paneel zijn modulair ontworpen en voorzien van montagegaten voor 20 modules, wat een grote veelzijdigheid biedt. Hierdoor kan de fabriek pre-productie uitvoeren, waardoor de productiecyclus aanzienlijk wordt verkort en de werkefficiëntie wordt verbeterd.

2. Ontwerp voor warmteafvoer

Wat de warmteafvoer betreft, maakt het laagspanningsschakeltoestel van de GGD volledig gebruik van natuurlijke ventilatie. Koele lucht komt continu binnen via de sleuven aan de onderkant van de kast en stijgt op natuurlijke wijze op in de relatief gesloten behuizing, waardoor een onbelemmerd ventilatiepad wordt gevormd, dat effectief de warmte uit het laagspanningspaneel kan afvoeren. Er is geen extra stroom nodig. Hierdoor wordt een efficiënte koeling bereikt.

3. Esthetisch en exterieurontwerp

Vanuit het perspectief van exterieurstyling volgt de GGD-kast de eisen van modern industrieel productontwerp. De gulden snede-methode wordt gebruikt om de totale kastafmetingen en de verdeling van de verschillende secties te bepalen. Het resultaat is dat de gehele schakelinstallatie goed geproportioneerd, aantrekkelijk en verfrissend van uiterlijk is.

4. Kastdeur en scharnieren

De kastdeur is met het frame verbonden door middel van beweegbare scharnieren, waardoor installatie en verwijdering zeer eenvoudig zijn. Langs de omgevouwen rand van de deur is een bergvormige rubberen afdichtingsstrip ingebed. Wanneer de deur gesloten is, ondergaat de afdichtingsstrip een zekere mate van compressie, wat niet alleen een directe botsing tussen de deur en de kast voorkomt, maar ook de beschermingsgraad van de deur effectief verbetert.

5. Aardingsbeveiligingssysteem

Ter bescherming tegen aarding is de instrumentdeur met elektrische componenten betrouwbaar verbonden met het frame met behulp van gevlochten koperdraden. Tegelijkertijd worden alle interne montagedelen via kartelschroeven met het frame verbonden. Op deze manier vormt de gehele kast een compleet en continu aardingsbeveiligingssysteem, waardoor de veiligheid van het bedienings- en onderhoudspersoneel wordt gewaarborgd.

6. Oppervlaktecoating

Het kastoppervlak is afgewerkt met een polyester bakverf met oranje structuur. Deze coating zorgt voor een sterke hechting en een goede textuur, terwijl de hele kast een zachte, matte tint krijgt die verblinding effectief voorkomt. Dit verbetert niet alleen het uiterlijk van het product, maar creëert ook een comfortabelere visuele omgeving voor de dienstdoende begeleider.

7. Bovenkap en hijsringen

Er zijn vier hijsringen op de vier hoeken van de bovenkant van het GGD-paneel. Deze hijsringen worden gebruikt voor hijsen en transport, waardoor het hanteren en positioneren van de apparatuur wordt vergemakkelijkt. De bovenkap van het paneel is afneembaar. Dit ontwerp maakt het voor de gebruiker mogelijk om deze los te maken voor gemakkelijke montage en aanpassing van de hoofdrails op locatie wanneer dat nodig is.

8. Beschermingsgraad

De standaard beschermingsgraad van het GGD laagspanningspaneel is IP30, wat voldoet aan de eisen van de meeste binnenomgevingen. Als de werkomgeving van de gebruiker hogere of andere beschermingsniveaus vereist, kan hij andere beschermingsniveaus kiezen, van IP20 tot IP40, om zich aan verschillende werkomstandigheden aan te passen.

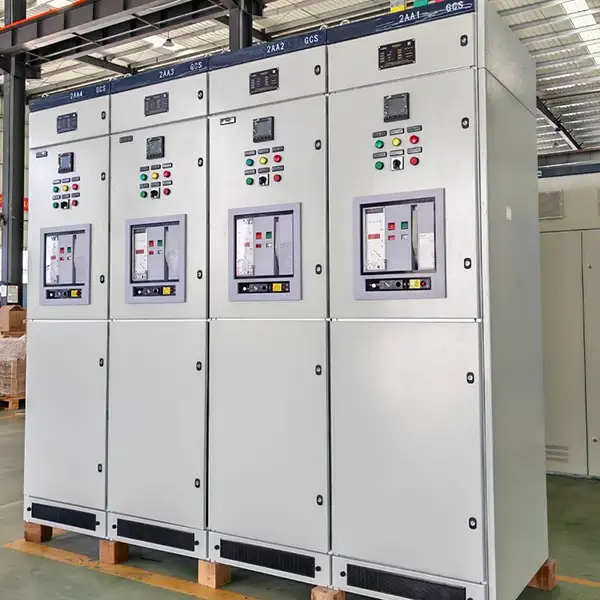

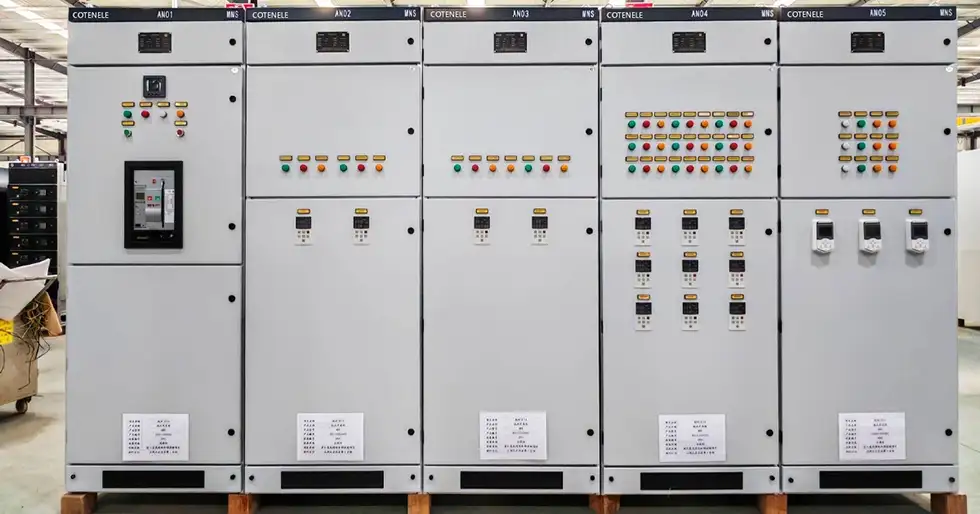

GGD laagspanningsschakelapparatuur VS Uitrijdbare schakelapparatuur

Selectie en voorzorgsmaatregelen

Het kiezen van het juiste LV-paneel voor laagspanningsschakelapparatuur van de GGD is van cruciaal belang voor de systeemveiligheid:

Match kernparameters: Selecteer eerst het juiste model, zoals GGD1, GGD2, GGD3, op basis van de werkelijke belastingsstroom en kortsluitstroom. wij adviseren een marge van 20% voor stroom toe te staan.

Installatie en warmteafvoer: Voor toepassingen met hoge stroomsterktes van bijvoorbeeld meer dan 3200a kunt u overwegen de paneeldiepte te vergroten. Voor de bovenste uitgaande kasten kan bijvoorbeeld een diepte van 1200 mm nodig zijn. Houd voor en achter het laagspanningspaneel een vrije ruimte van minimaal 800 mm aan voor toegang voor onderhoud.

Aanpasbaarheid aan de omgeving: Kies voor omgevingen met hoge temperaturen, hoge luchtvochtigheid of stoffige omgevingen een model met een hogere beschermingsklasse, bijvoorbeeld IP40.

Functionaliteit en uitbreiding: Bevestig de vereisten voor datatransmissie, bijvoorbeeld stroommonitoring, en laat voldoende ruimte vrij voor toekomstige uitbreidingen.

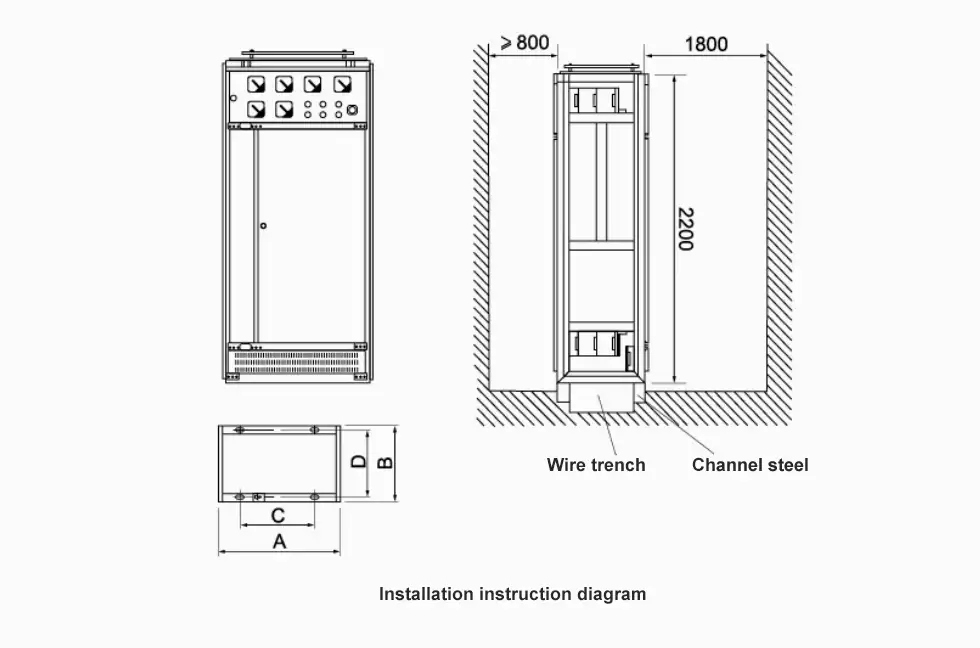

Uiterlijk en installatie-instructiediagram
