Laagspanningskabelaansluitdoos

Laagspanningskabelaansluitdoos is een van de belangrijkste producten van Cotenele. De behuizing van de KDF1-Q-S laagspanningskabelverdeelkast is vervaardigd uit SMC-composietmateriaal met behulp van compressiegieten op hoge temperatuur. Het heeft de kenmerken van uitstekende slagvastheid, buigsterkte, verouderingsweerstand, slijtvastheid, corrosieweerstand, esthetische duurzaamheid en gemakkelijke installatie. Het beschikt ook over een hoge isolatiesterkte, boogweerstand en een hoge vlamvertraging.

De behuizing voldoet volledig aan de eisen van verschillende ruwe omgevingen en locaties in buitentechnische projecten. In de kast is plaats voor meszekeringschakelaars, stroomonderbrekers met gegoten behuizing, staafschakelaars (of zekeringlastscheiders), railsystemen, enz. De kast is geschikt voor stroomtransmissie en -distributie op openbare plaatsen, zoals de renovatie van het elektriciteitsnet in stedelijke en landelijke gebieden, gemeentelijke techniek, woongemeenschappen, hoge gebouwen, enz., en dient voor de controle en bescherming van droge kabelaftakkingscircuits en voedingslijnen.

Belangrijkste technische parameters

Arbeidsomstandigheden

1. De omgevingstemperatuur mag niet hoger zijn dan +45°C en mag niet lager zijn dan -35°C, en het gemiddelde temperatuurverschil over 24 uur mag niet groter zijn dan 35°C.

2. De hoogte van de installatielocatie mag niet groter zijn dan 2000 meter.

3. De relatieve vochtigheid van de omgevingslucht mag niet hoger zijn dan 50% bij een maximale temperatuur van +45°C. Bij lagere temperaturen is een hogere relatieve luchtvochtigheid toegestaan ​​(bijvoorbeeld 80% bij +22°C). Er moet rekening worden gehouden met de mogelijke effecten van incidentele condensatie als gevolg van temperatuurveranderingen.

4. De apparatuur moet worden geïnstalleerd op een locatie die vrij is van ernstige trillingen en schokken, en waar de elektrische componenten niet onderhevig zijn aan corrosie.

5. Bij gebruik onder bijzondere omgevingsomstandigheden zal de kwestie in overleg tussen de gebruiker en ons bedrijf worden opgelost.

Wat zijn de kernfuncties van de laagspanningskabelaansluitdoos?

De kernfuncties van de laagspanningskabelaansluitdoos zijn als volgt:

1. Functie voor het aftappen/aansporen van kabels:In de buurt van de stroombelasting kunnen verdeelkasten worden gebruikt om de hoofdvoedingskabels met grote secties op te delen in meerdere kabels met kleinere secties, die elk stroom leveren aan verschillende gebruikers. Dit kan de verspilling van het leggen van dikke kabels langs het hele traject voorkomen.

2. Kabelovergang/verbindingsfunctie:Wanneer de afstand voor de krachtoverdracht lang is en de lengte van een enkele kabel onvoldoende is, is het noodzakelijk om een ​​verdeelkast te gebruiken voor de relaisaansluiting. Vergeleken met het gebruik van meerdere kabeltussenverbindingen zal het gebruik van een verdeelkast voor verbindingen op lijnen van meer dan 1000 meter het systeem betrouwbaarder en veiliger maken.

Wat zijn de productvoordelen?

1. Uiterlijk:De behuizing van de laagspanningskabelaansluitdoos heeft de kenmerken van verfijnd en esthetisch aantrekkelijk, met een klein formaat, lichtgewicht en eenvoudige installatie, de externe structuur is compact en voldoet aan de vereisten voor kruipafstanden.

2. Veiligheid:De behuizing van de verdeelkast beschikt over een hoge isolatieweerstand en een diëlektrische sterkte met hoge vermogensfrequentie. dat een hoge veiligheidsfactor biedt en het voorkeursproduct is voor de renovatie van elektriciteitsnetten.

3. Corrosiebestendigheid:Deze kabelaansluitdoos heeft een uitstekende corrosieweerstand en is bestand tegen corrosie door verdunde zuren, logen en zouten. Het vertoont ook een sterke weerstand tegen verschillende oliën, organische oplosmiddelen en zeewater.

4.Levensduur op lange termijn:Deze laagspanningsverdeelkast is uitstekend bestand tegen veroudering en heeft een levensduur van meer dan 30 jaar.

5. Stevig en duurzaam:Dit lv-schakelbord biedt een goede slagvastheid en bewerkbaarheid en raakt niet gemakkelijk beschadigd.

6. Gemakkelijke stallatie:De behuizingsisolatie van de laagspanningsverdeelkast vereist geen aarding, wat de installatie vergemakkelijkt en aanzienlijke mankracht en materiële middelen bespaart.

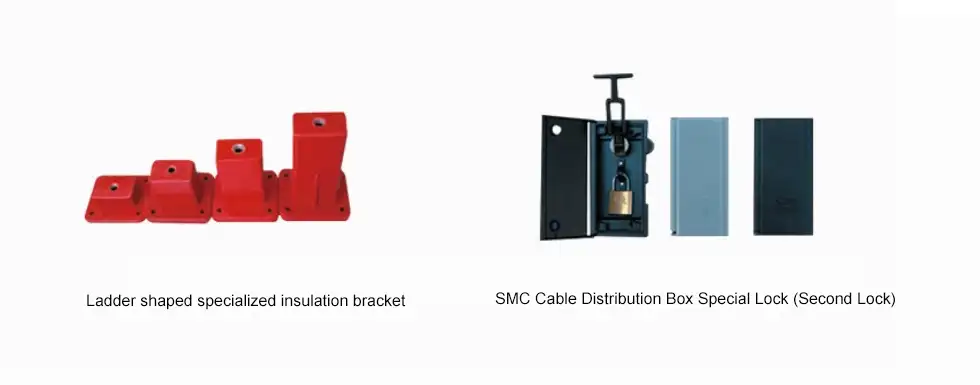

7. Vergrendelen:De box is aan de binnenkant voorzien van speciale isolatiebeugels en een speciaal slot (met een tweede hangslot) op de deur.

De producten Structuur en Componenten

1. Behuizing/doos:De behuizing is de buitenste beschermende structuur. Het moet voldoen aan beschermingsnormen zoals regendicht, stofdicht, spatwaterdicht enz., om ervoor te zorgen dat interne componenten worden beschermd tegen ongunstige weersomstandigheden en omgevingen.

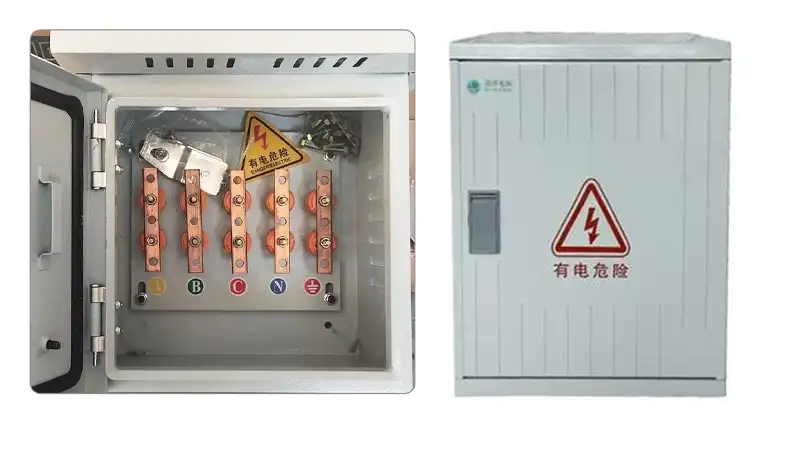

2. Busbar-systeem:Busbarsysteem is de interne kerncomponent voor het verzamelen en distribueren van stroom, wat typisch koperen rails of geleiders zijn. Dit is het belangrijkste kanaal voor stroomdistributie.

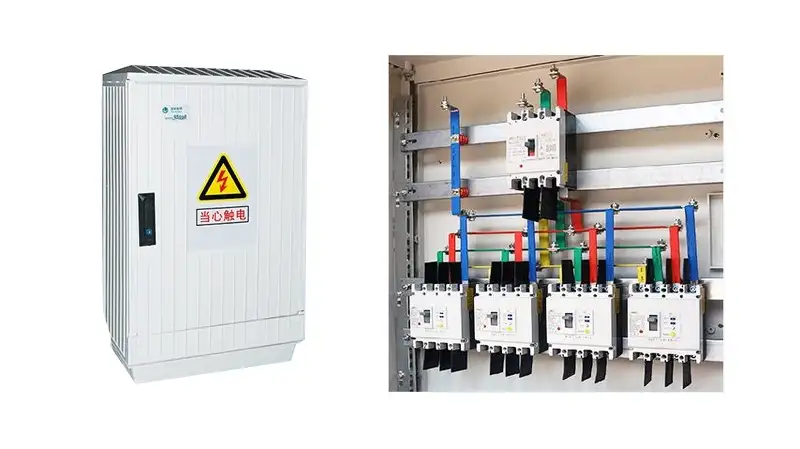

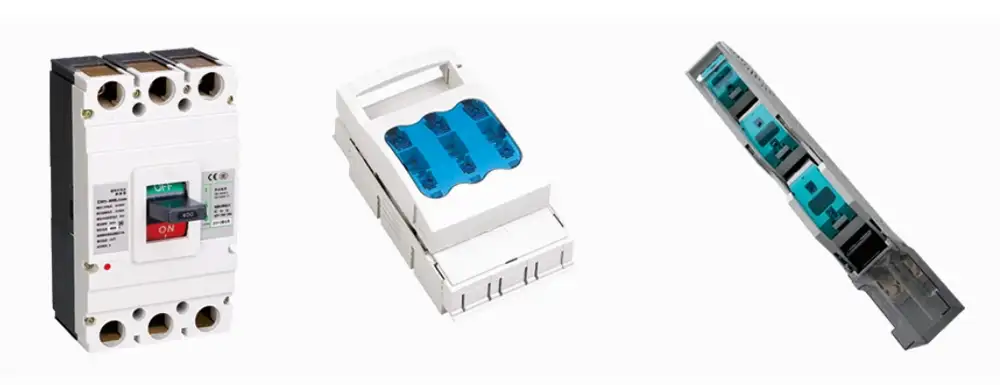

3. Schakel- en beveiligingsapparatuur:Geavanceerde verdeelkasten zijn uitgerust met componenten zoals scheiders, zekeringen of stroomonderbrekers. Deze componenten worden gebruikt voor circuitcontrole en bescherming tegen overbelasting en kortsluiting.

4. Kabelconnectoren en accessoires:Onder accessoires vallen onder meer terminals, T-connectoren en andere accessoires voor het aansluiten van inkomende en uitgaande kabels. Openingen aan de onderkant voor kabelinvoer/-uitvoer zijn voorzien van afdichtingscomponenten om de beschermingsgraad te garanderen.

5. Aardingssysteem:Om de veiligheid van de operator te garanderen, is de laagspanningsverdeelkast voorzien van een interne aardrail (PE-bus). Alle metalen onderdelen die onder spanning kunnen komen te staan, moeten betrouwbaar worden geaard.

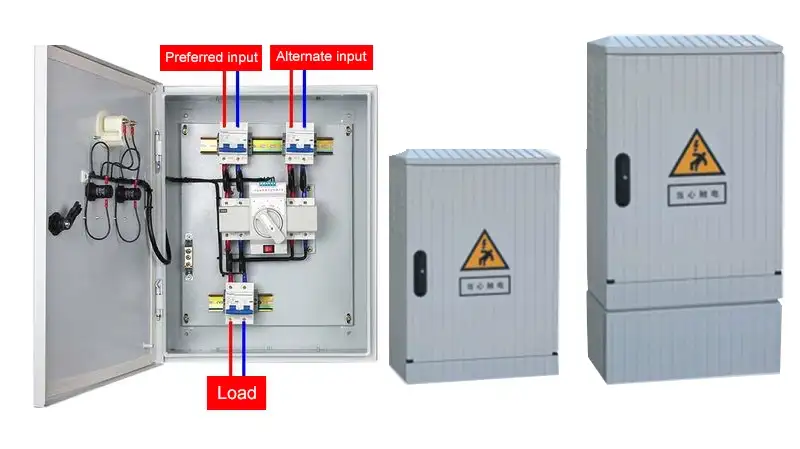

Producten classificatie

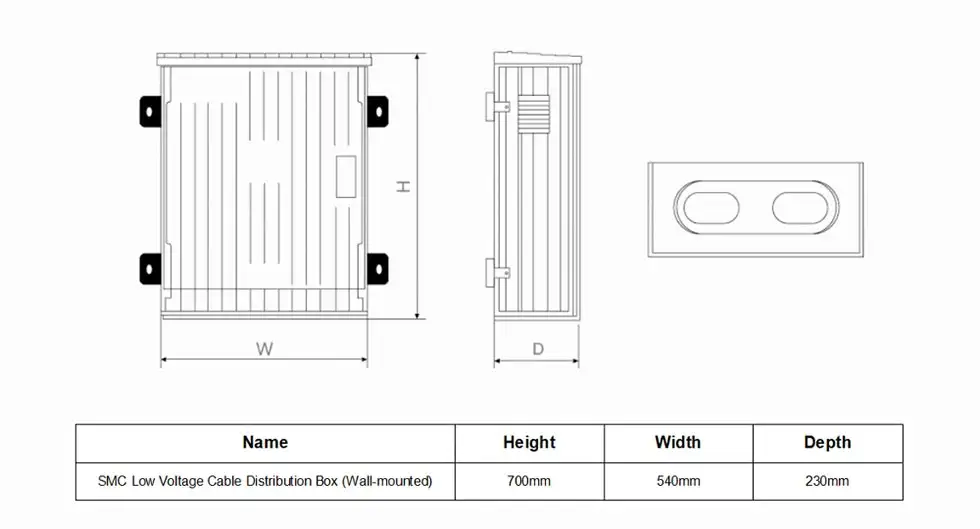

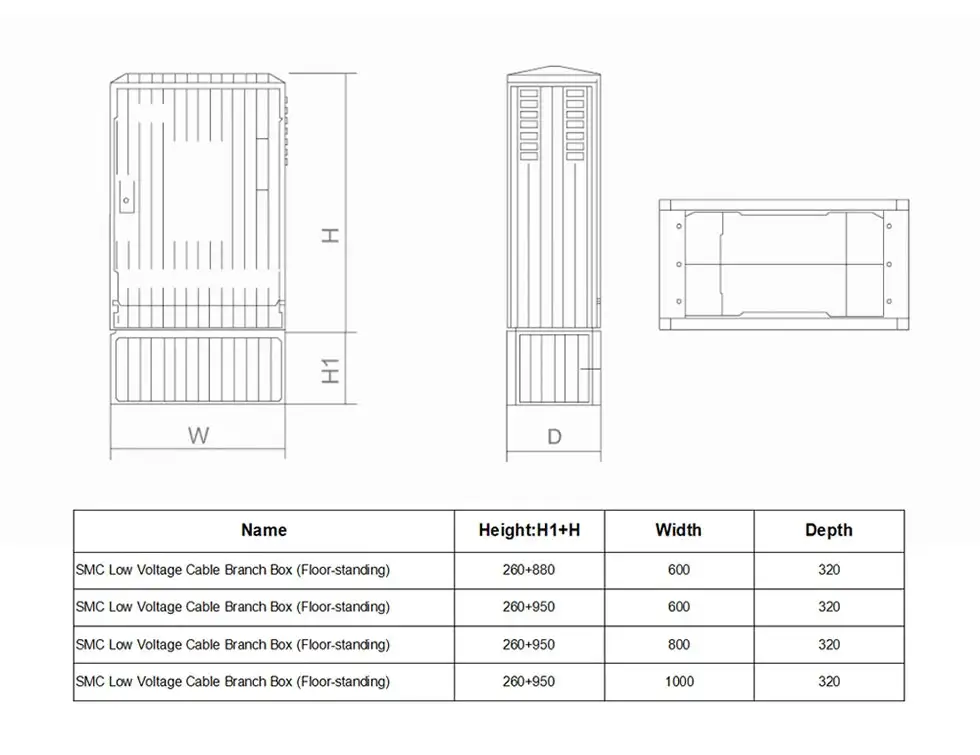

Producten Uiterlijk en afmetingen

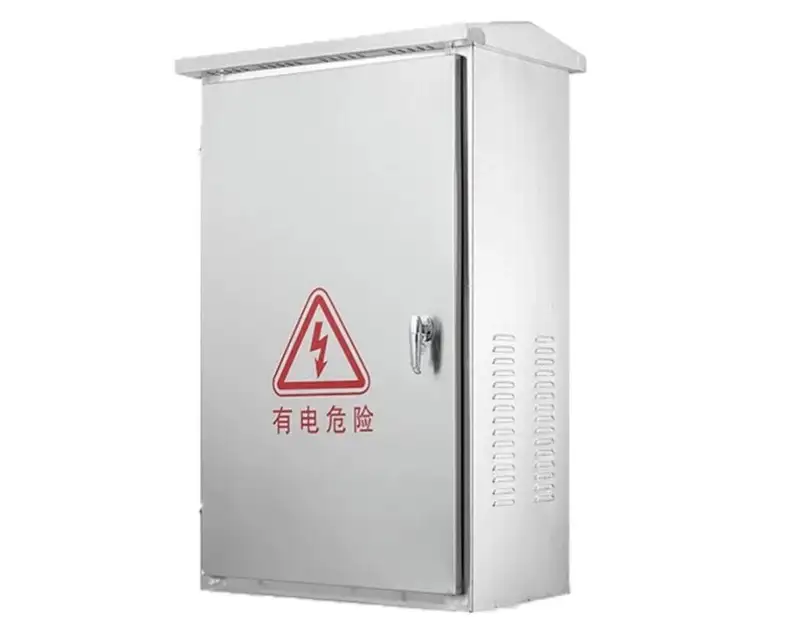

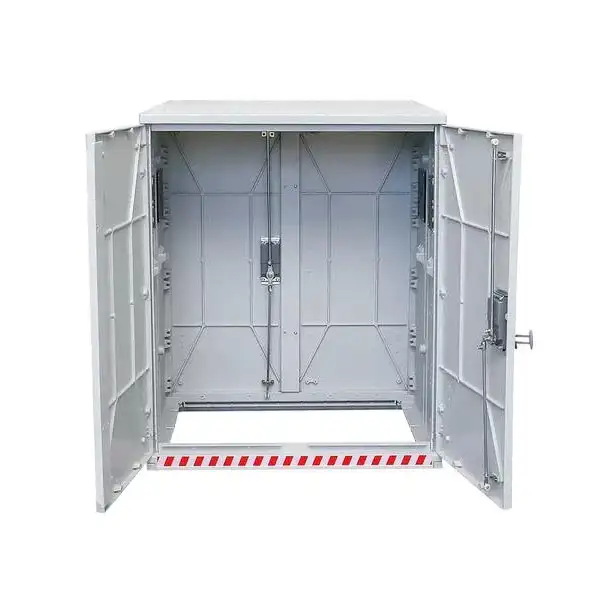

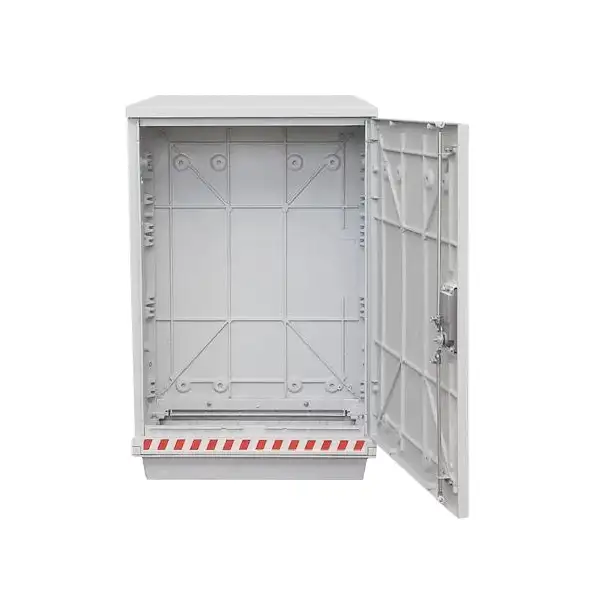

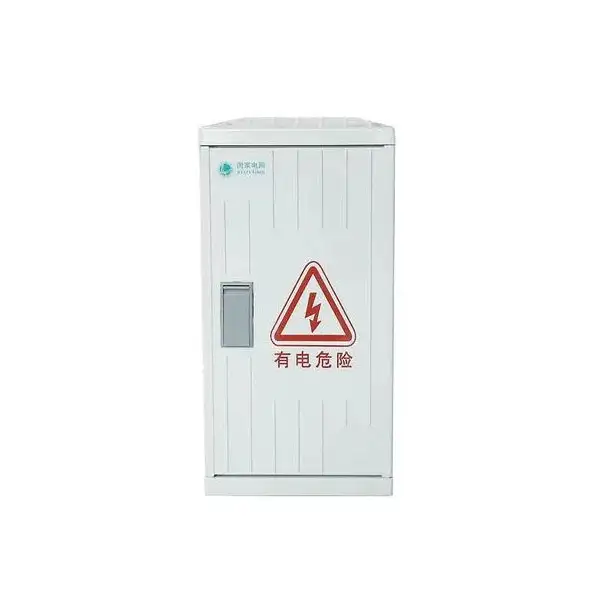

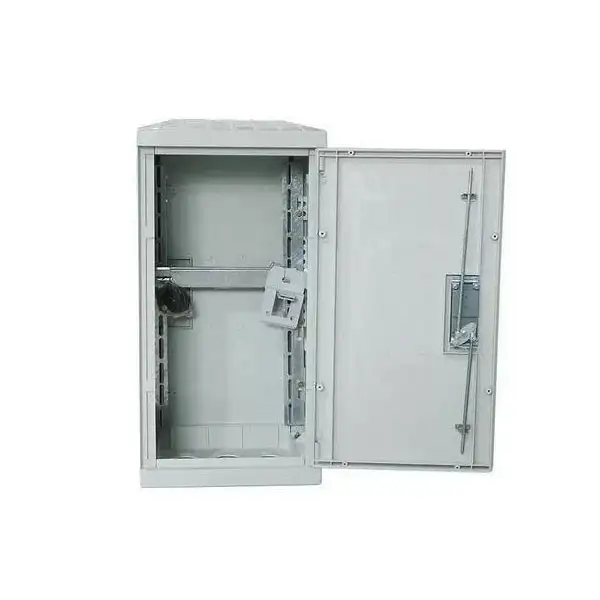

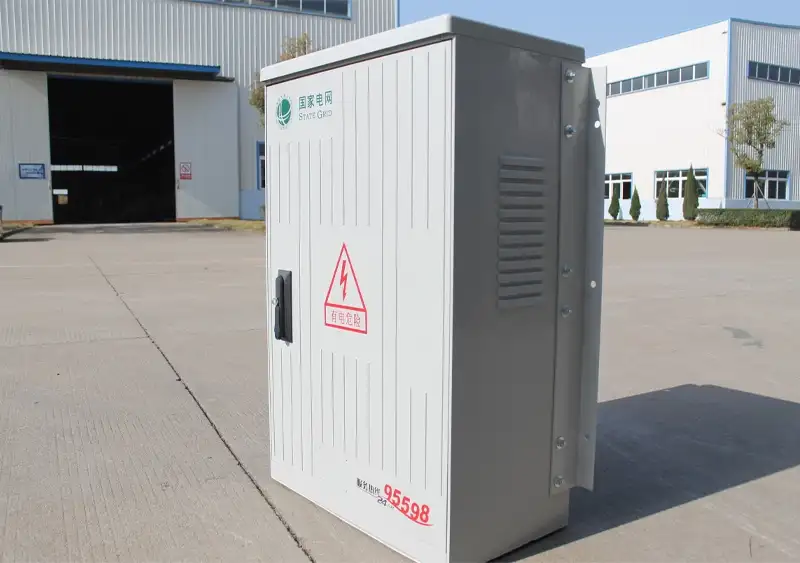

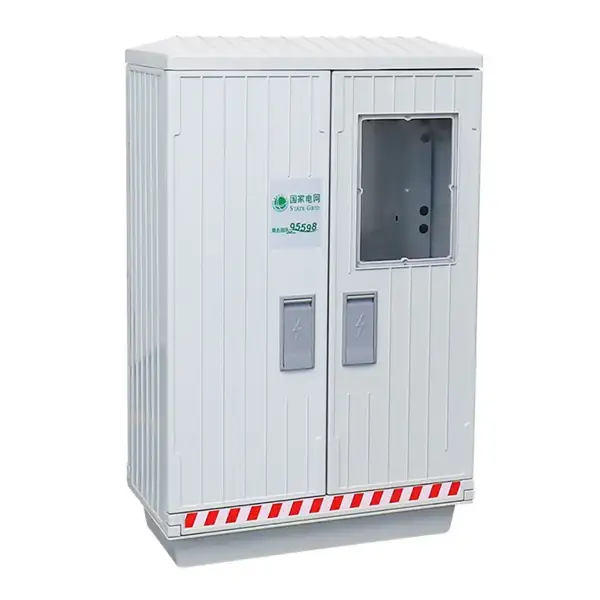

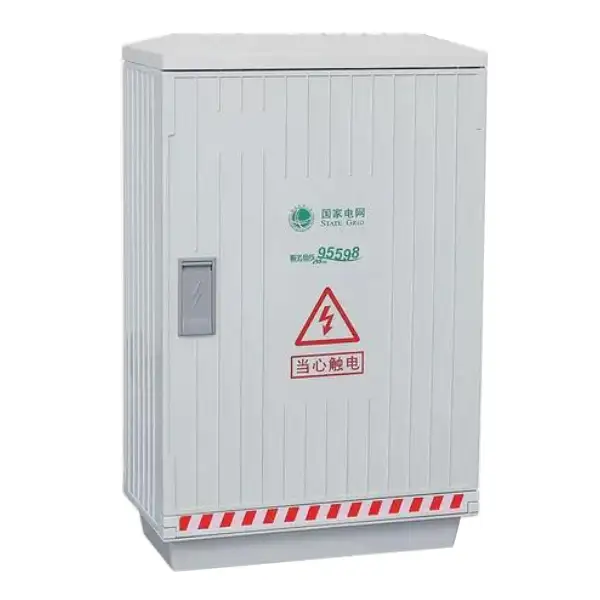

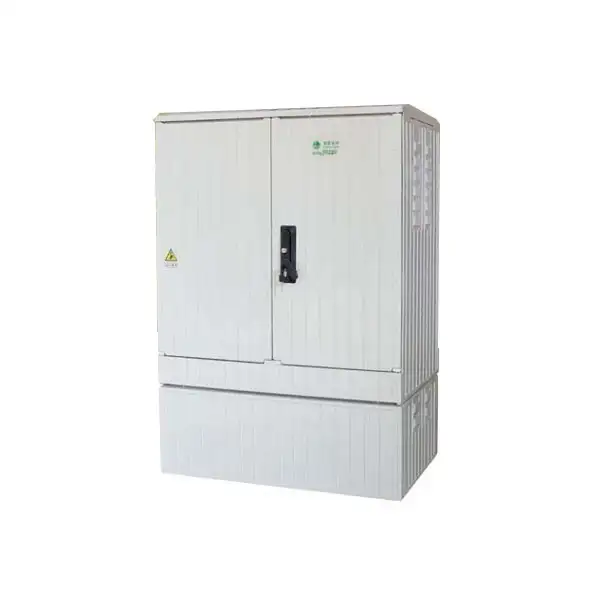

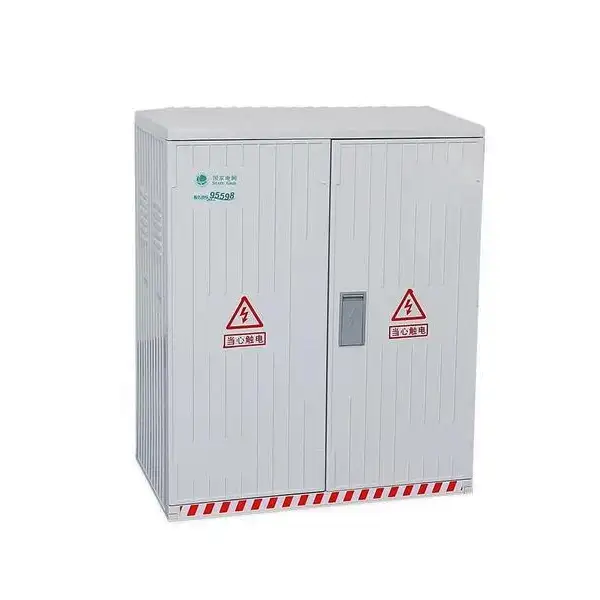

Producten tonen
