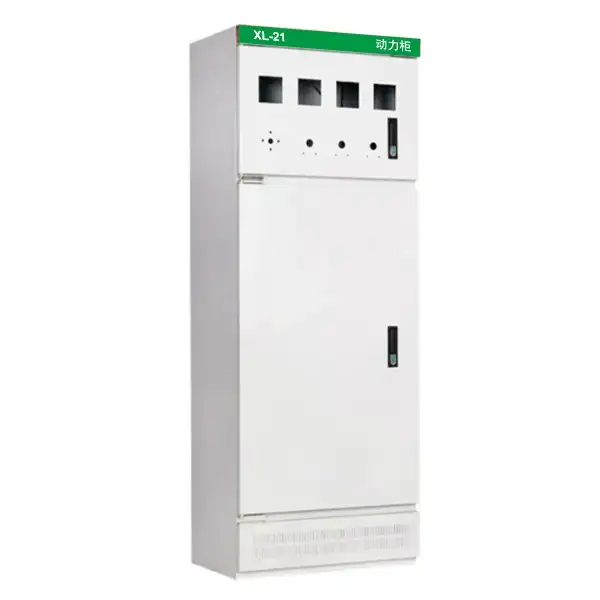

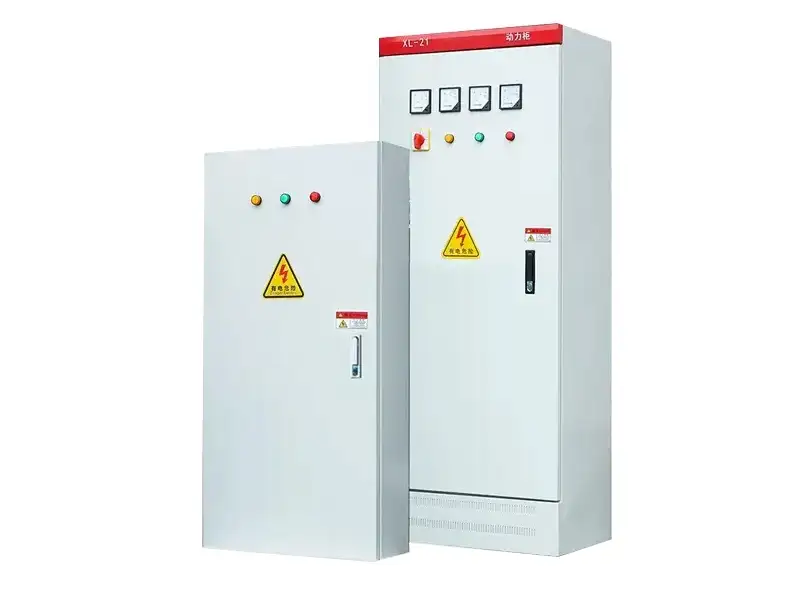

XL-21 laagspanningsmotorcontrolecentrum LV-schakelapparatuur

Cotenele is een fabrikant van XL-21 laagspanningsmotorcontrolecentrum LV-schakelapparatuur. Het XL-21 laagspanningsschakelapparaat is een van de eerste en meest gebruikte schakelapparatuur voor stroomdistributie in China. Het belangrijkste doel is het distribueren van elektrische energie naar eindgebruikapparatuur binnen energiesystemen die werken op een frequentie van 50 Hz en nominale spanningen van 380 V (of 400 V/500 V/660 V), terwijl het zorgt voor apparatuurcontrole en circuitbescherming. Het is compatibel met verschillende aardingssystemen, waaronder driefasige driedraads, driefasige vierdraads en driefasige vijfdraads (bijv. TN-C, TT).

Het XL-21 laagspanningsschakelapparaat heeft de voordelen van betrouwbare kwaliteit, flexibele installatie en eenvoudig onderhoud, en voldoet aan relevante nationale en internationale normen zoals GB/T 7251, IEC 60439, CCC, enz. Cotenele is geslaagd voor de ISO9001-certificering voor kwaliteitsmanagement.

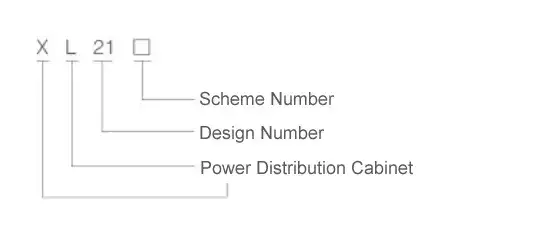

Model en betekenissen

Belangrijkste technische parameters

Wat zijn de productstructuurkenmerken van XL-21-schakelapparatuur?

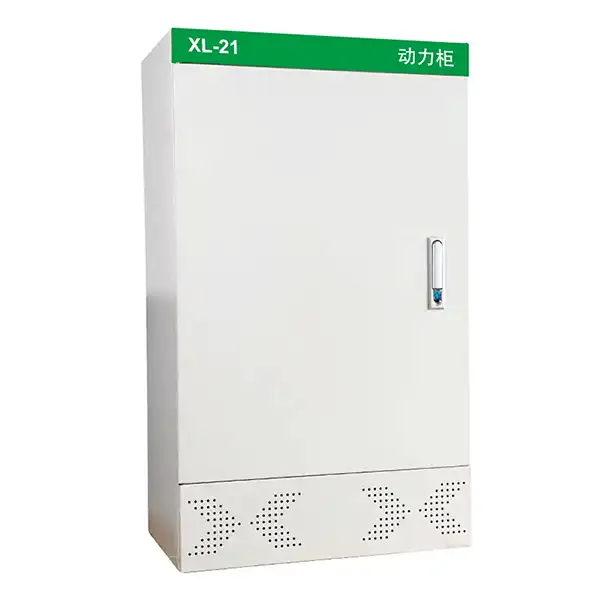

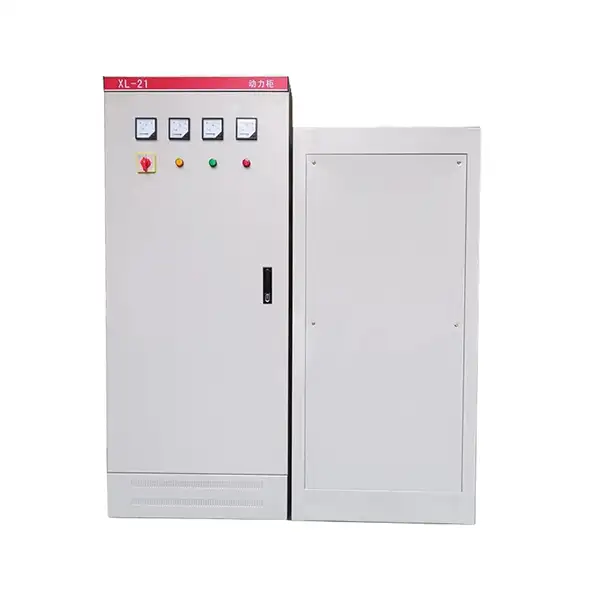

1. Behuizing:XL-21 laagspanningsschakelaarbehuizing past zich aan een volledig gesloten ontwerp aan. Dit ontwerp kan effectieve bescherming bieden tegen stof en voorwerpen van buitenaf. De standaard beschermingsgraad is IP30, een hogere graad is op aanvraag verkrijgbaar. De laagspanning heeft twee constructietypes: assemblagetype (hoge veelzijdigheid) en gelast type (hoge sterkte).

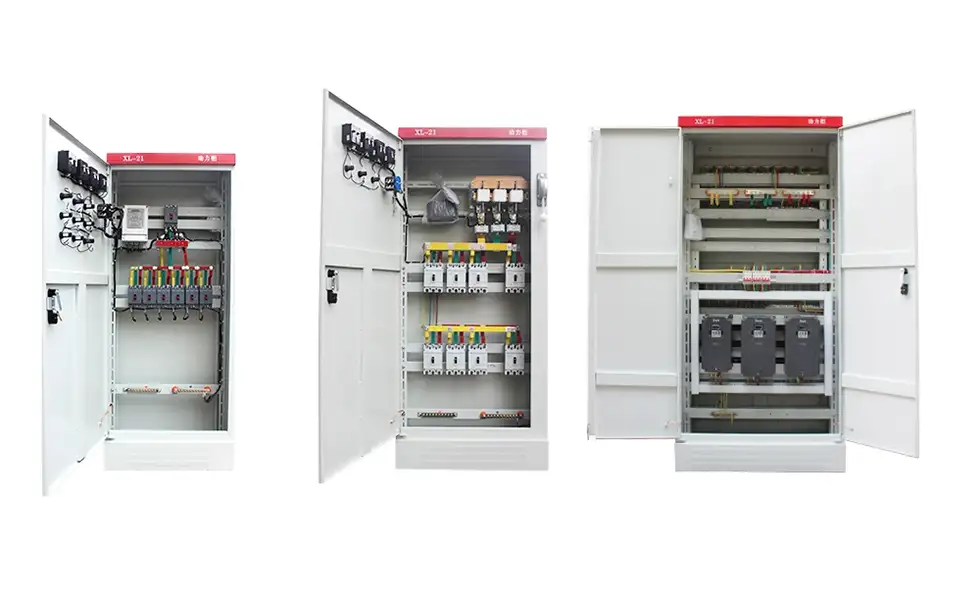

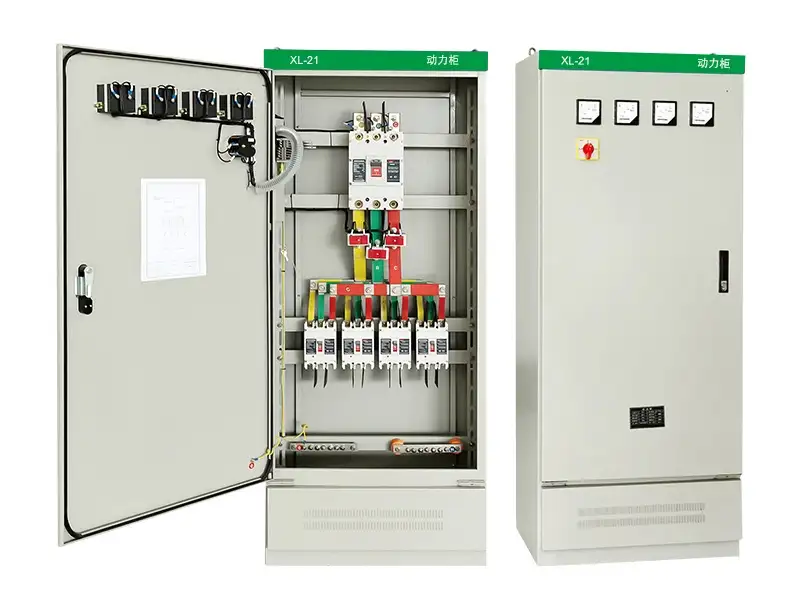

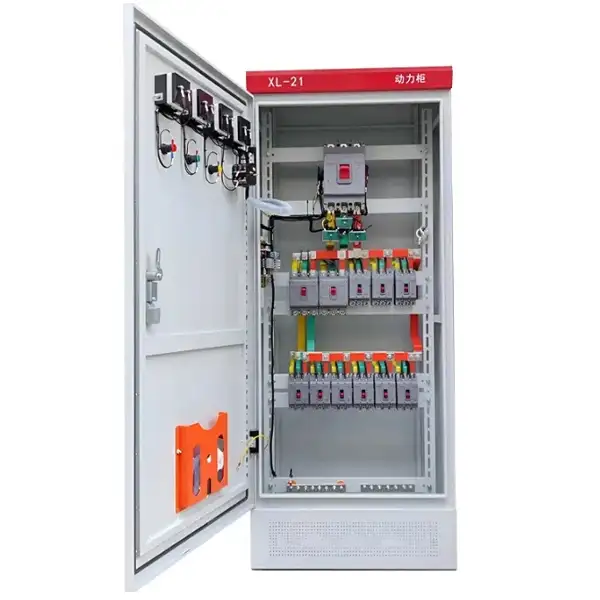

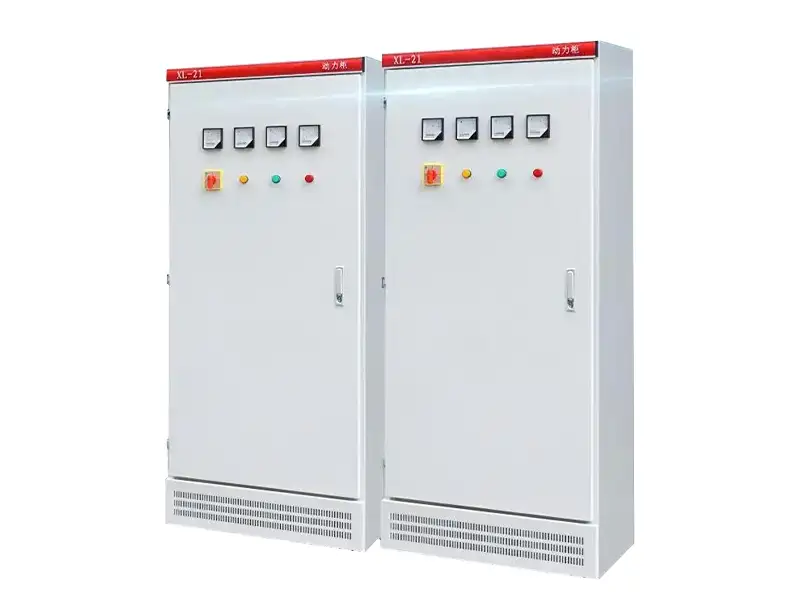

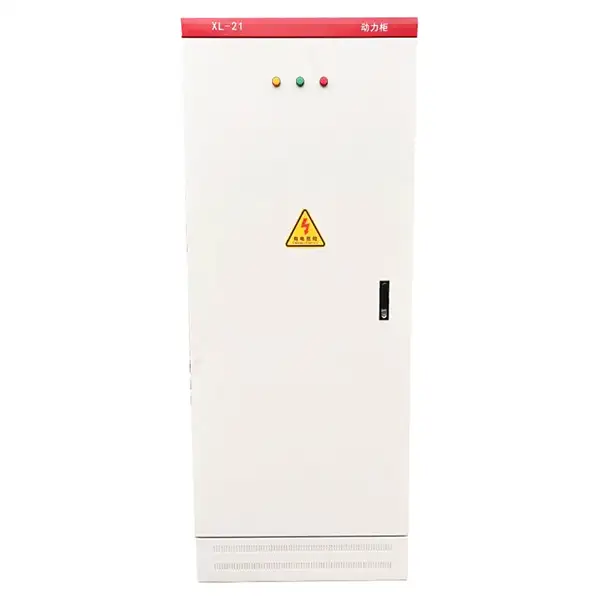

2. Installatie en onderhoud:Het XL-21 laagspanningsmotorcontrolecentrum LV-schakelapparaat is ontworpen voor wandmontage en onderhoud aan de voorzijde, waardoor ruimte wordt bespaard. Wanneer de deur open is, zijn alle interne componenten volledig zichtbaar, wat het routineonderhoud erg gemakkelijk maakt.

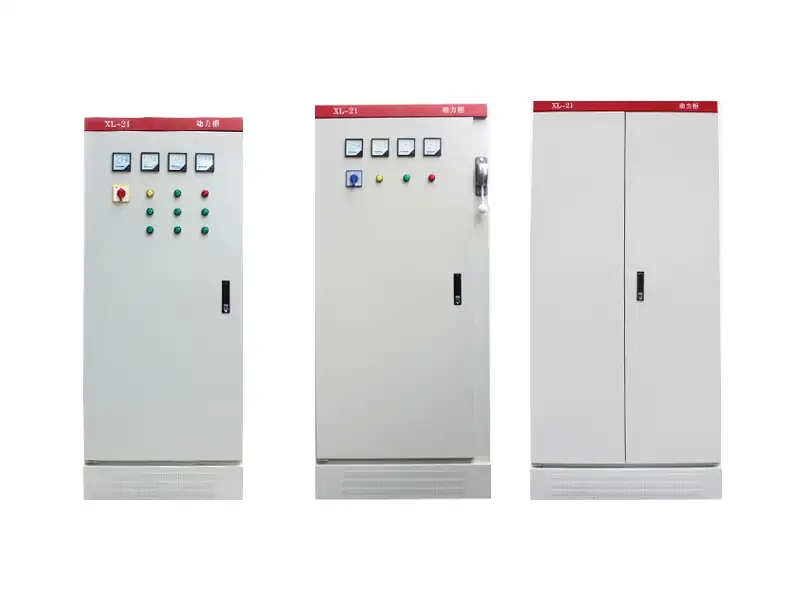

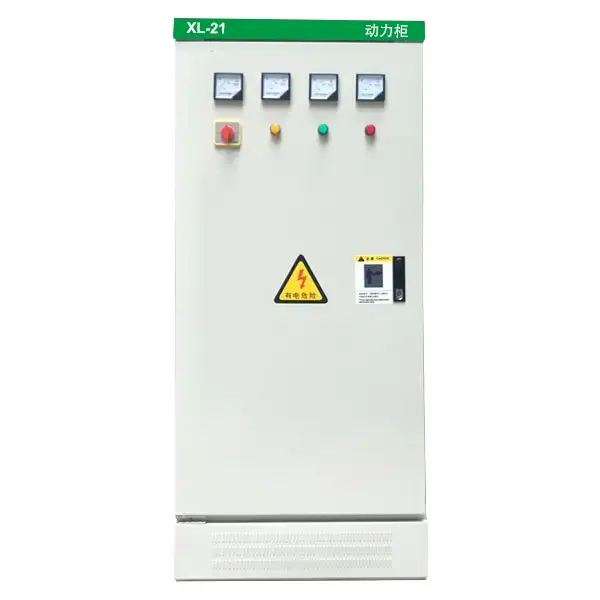

3. Interne lay-out:Dit paneel past de balk- of plaatstructuur aan voor een flexibele lay-out. Bedieningselementen zoals de drukknoppen, indicatielampjes en instrumenten zoals voltmeter, ampèremeter zijn op de deur gemonteerd, terwijl de bedieningshendel van de hoofdschakelaar zich aan de rechtervoorzijde van de kast bevindt voor gemakkelijke toegang.

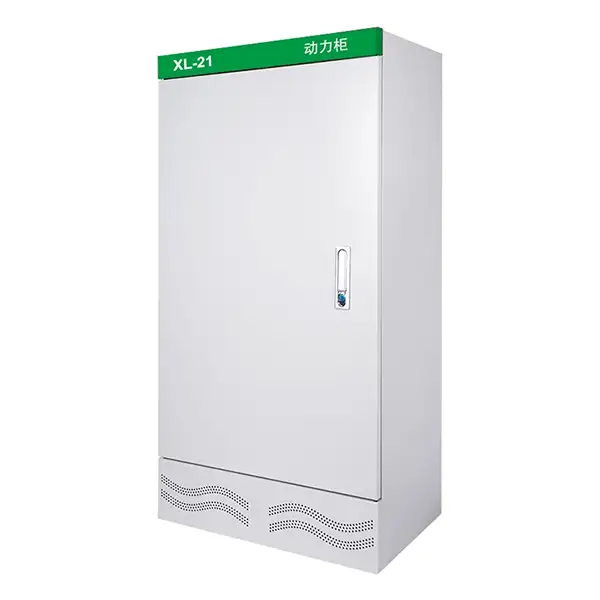

4. Materialen en afwerking:De behuizing van het laagspanningsschakelapparaat is gemaakt van hoogwaardige koudgewalste staalplaat met een minimale dikte van 1,5 mm, gebogen en gelast voor hoge sterkte. Het oppervlak is behandeld met elektrostatische poedercoating voor uitstekende corrosiebestendigheid. De deur kan in een hoek van maar liefst 120 graden worden geopend voor gemakkelijke toegang. Zowel de behuizing als de deur zijn voorzien van aardschroeven om een ​​veilige en betrouwbare aarding te garanderen.

De kernfunctie en componenten voor het XL-21 laagspanningspaneel

1. Kernfuncties

Het XL-21 laagspanningsmotorcontrolecentrum LV-schakelapparaat wordt vaak gebruikt om betrouwbare stroomvoorziening te bieden aan aangesloten apparatuur, die wordt gebruikt voor nauwkeurige start/stop-regeling voor motoren en andere belastingen. Het ondersteunt ook realtime operationele monitoring van belangrijke parameters zoals stroom en spanning. Tegelijkertijd zorgt het voor uitgebreide circuitbeveiligingsfuncties om fouten zoals overbelasting, kortsluiting en lekkage het hoofd te bieden.

2. Typische componenten

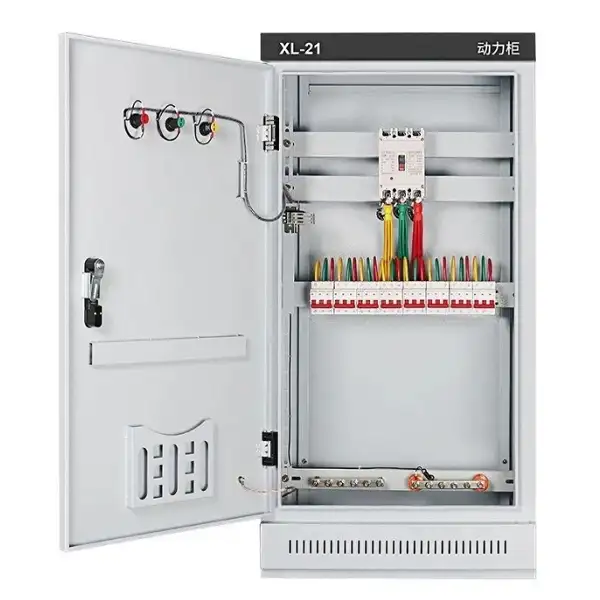

Het XL-21 laagspanningspaneel bevat gewoonlijk verschillende onderliggende kerncomponenten, zoals gegoten stroomonderbrekers (MCCB's), luchtstroomonderbrekers (ACB's), aardlekschakelaars (RCCB's), enz. De hoofdschakelaar of inkomende schakelaar, bijvoorbeeld de CM1-400L gegoten stroomonderbreker, regelt de inkomende stroomvoorziening van het gehele verdeelpaneel en bevindt zich meestal aan het inkomende uiteinde van het hoofdcircuit. Aftakschakelaars of uitgaande schakelaars, zoals de CM1-100L-stroomonderbreker of contactors, die verantwoordelijk zijn voor het beheer van onafhankelijke aftakcircuits zoals motoren of verlichting.

Beveiligingsapparaten zijn doorgaans geïntegreerd in de uitschakeleenheden van de stroomonderbrekers en bieden bescherming tegen overbelasting en kortsluiting, met optionele accessoires voor aardlekbeveiliging. De besturingsapparaten maken lokale of externe bediening van AC-contactorspoelen mogelijk om apparatuur met hoog vermogen te starten of stoppen. Ten slotte vormen verschillende indicatoren en operators, waaronder voltmeters, ampèremeters, indicatielampjes en drukknoppen, samen met de in de kast gemonteerde componenten een complete besturings- en weergave-interface.

Bedrijfsomstandigheden en installatieomgeving

Om een ​​stabiele werking op lange termijn te garanderen, moet aan de volgende omgevingsvoorwaarden worden voldaan:

1. Hoogte:Over het algemeen ≤2000 m; speciale behandeling vereist voor grotere hoogten.

2. Omgevingstemperatuur:-10°C tot +40°C, met 24-uursgemiddelde ≤+35°C.

3. Relatieve vochtigheid:≤50% bij +40°C; tot 90% bij +20°C – condensatie moet worden voorkomen.

4. Montagehoek:≤5° ten opzichte van verticaal om stabiliteit te garanderen.

5. Omgevingsomstandigheden:Geen ernstige trillingen of schokken; geen corrosieve of explosieve gassen; geen geleidend stof.

6. Opslag & transport:Vóór installatie op een droge, schone plaats bewaren om vocht te voorkomen. Funderingskanalen en ankerbouten moeten door de gebruiker worden voorzien.

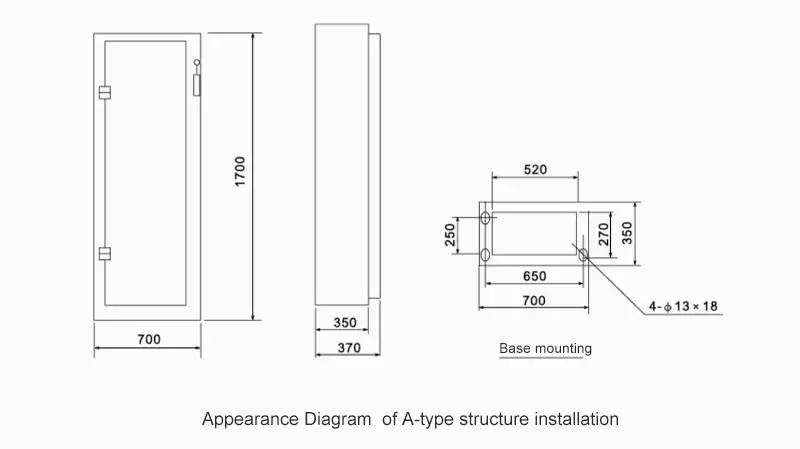

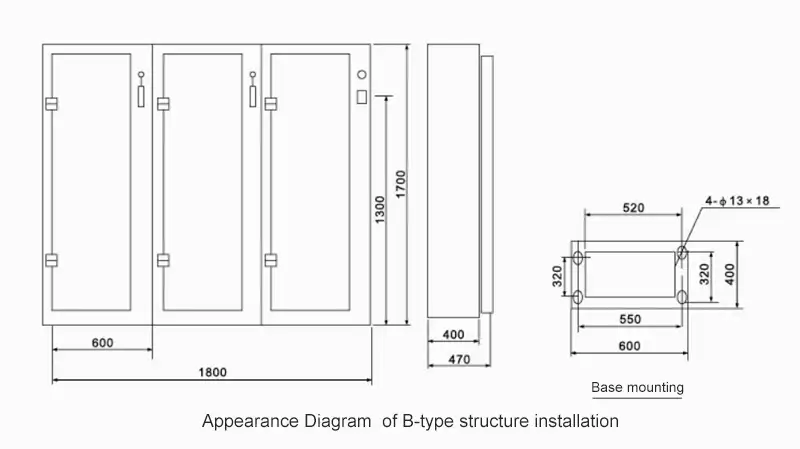

Uiterlijk en installatie-instructiediagram

Bediening, onderhoud en inspectie

Voordat de stroomverdeelkast na installatie of revisie in gebruik wordt genomen, moeten de volgende inspecties en tests worden uitgevoerd (de inspecties en tests na revisie worden bepaald op basis van de aard van de revisie):

1. Controleer of de elektrische apparatuur en secundaire bedrading die in de stroomverdeelkast zijn geïnstalleerd, voldoen aan de tekeningvereisten.

2. Controleer of de voor de bediening gebruikte messchakelaar en luchtschakelaar flexibel zijn en niet vastlopen.

3. Controleer of de elektrische apparatuur goed contact heeft en voldoet aan de werkingseisen van de apparatuur zelf.

4. Controleer of er zich vreemde voorwerpen in de stroomverdeelkast bevinden en of er bevestigingsschroeven op diverse onderdelen los zitten.
