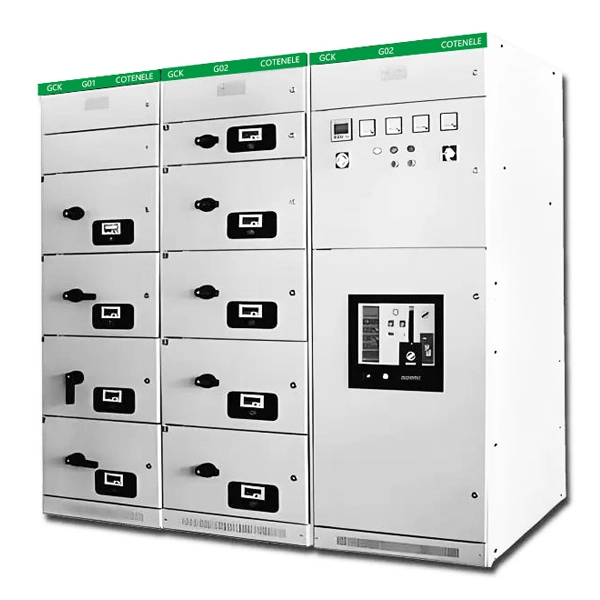

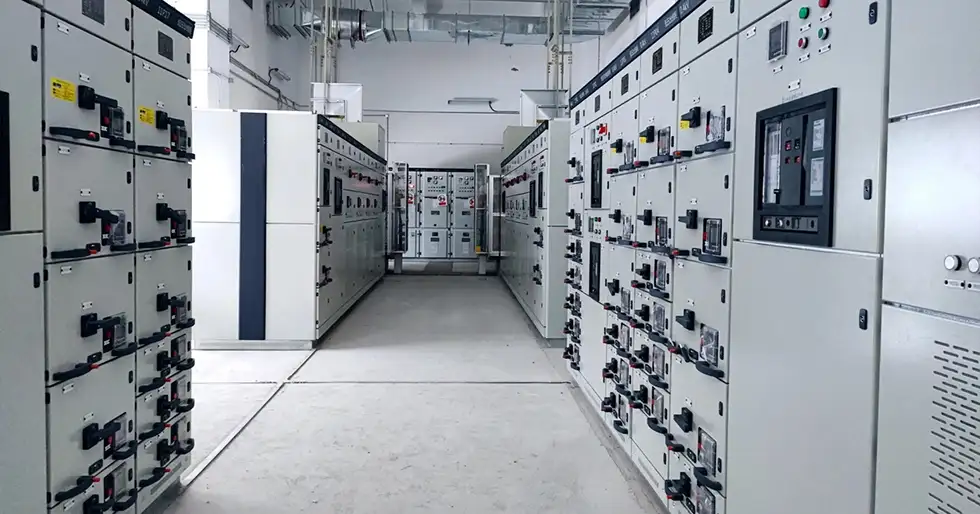

GCK laagspanningsschakelbord uittrekbaar

Het uittrekbare paneel van het GCK-laagspanningsschakelbord, vervaardigd door Cotenele, is een uittrekbaar laagspanningsschakelapparaat voor huishoudelijk gebruik dat veel wordt gebruikt voor stroomdistributie en motorbesturing in energiecentrales, industriële ondernemingen en hoge gebouwen.

Dit laagspanningsschakelapparaat heeft een modulair ontwerp met aparte compartimenten voor rails, functionele eenheden en kabels, wat de operationele veiligheid vergroot. Elke ladekast heeft drie posities – ‘aangesloten’, ‘test’ en ‘losgekoppeld’ – waardoor circuitonderhoud mogelijk is zonder de hoofdrail spanningsloos te maken.

Het uittrekbare laagspanningsschakelbord van GCK heeft een nominale isolatiespanning tot 660 V, een nominale stroomsterkte tot 4000 A voor de horizontale rail en een sterk kortstondig weerstandsvermogen. Vergeleken met GCS- of MNS-types biedt de GCK een compactere structuur en lagere kosten, waardoor hij ideaal is voor kostengevoelige toepassingen.

Routineonderhoud omvat het reinigen van de apparatuur, het controleren op oververhitting van kabelverbindingen en het inspecteren van slijtage aan plug-in-eenheden om een ​​stabiele werking op lange termijn te garanderen.

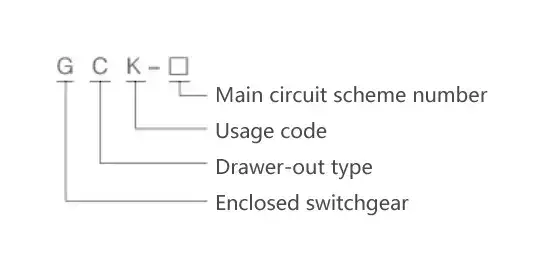

Model en betekenissen

Belangrijkste technische parameters

Bedrijfsomgevingen

1. De hoogte mag niet hoger zijn dan 2000 m boven zeeniveau.

2. De temperatuur van de omgevingslucht mag niet hoger zijn dan +40 °C, waarbij de gemiddelde temperatuur over een etmaal niet hoger is dan +35 °C, en mag niet lager zijn dan –50 °C.

3. Atmosferische eisen:De lucht moet schoon zijn. De relatieve vochtigheid mag bij een temperatuur van +40 °C niet hoger zijn dan 50%. Bij lagere temperaturen is een hogere relatieve luchtvochtigheid toegestaan ​​– bijvoorbeeld 90% bij +20 °C.

4. De apparatuur moet worden geïnstalleerd op locaties die vrij zijn van brand, explosiegevaar, ernstige vervuiling, chemische corrosie of intense trillingen.

5. De toegestane helling ten opzichte van het verticale vlak mag niet groter zijn dan 5°.

6. Dit product is geschikt voor transport en opslag bij temperaturen variërend van –25 °C tot +55 °C, en voor korte perioden (niet langer dan 24 uur) tot +70 °C.

Indien niet aan bovenstaande voorwaarden kan worden voldaan, dient de gebruiker de fabrikant hiervan bij de bestelling op de hoogte te stellen, zodat er onderling overeenstemming kan worden bereikt.

Productstructuren

1. Basiskader

Het uittrekbare laagspanningsschakelbord van GCK heeft een modulaire, vastgeboute verbindingsstructuur. Alle framecomponenten zijn met schroeven verbonden om het basisframe te vormen. Vervolgens worden achtereenvolgens deuren, panelen, scheidingswanden, laden, montagebeugels, rails en elektrische componenten toegevoegd om de montage te voltooien.

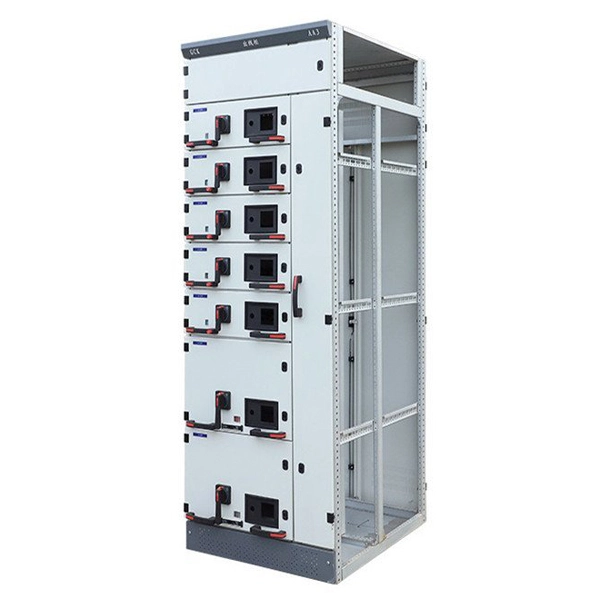

2. Framekenmerken

Het frame is gemaakt van profielstaal, gemonteerd met driedimensionale hoekbeugels. Alle verbindingen zijn geschroefd (geen lassen), waardoor lasvervorming en restspanningen worden geëlimineerd, waardoor de montagenauwkeurigheid wordt verbeterd. Montagegaten op het frame en de onderdelen volgen een modulair raster van 20 mm (E = 20 mm).

3. Oppervlaktebehandeling

Interne structurele onderdelen zijn verzinkt. Externe onderdelen worden gebeitst, gefosfateerd en vervolgens gecoat met elektrostatisch epoxypoeder.

4. Power Center (PC) – Inkomende eenheid

(1) Bovenste gedeelte:horizontaal railcompartiment.

(2) Daaronder:compartiment voor stroomonderbrekers.

(3) Onderbrekers kunnen binnenlandse typen zijn (bijv. DW15C, ME-serie) of geïmporteerde typen (bijv. ABB F-serie, inclusief intelligente onderbrekers).

(4) Voor een pc-inkomende eenheid met een aan de achterzijde gemonteerd hoofdcircuit (inclusief busaankoppelaar):

630 A – 1600 A → kastgrootte:800 (B) × 1000 (D) × 2200 (H) mm.

Zonder achteraan gemonteerd circuit:800 × 800 × 2200 mm.

(5) Voor 1600 A – 3150 A:

Met achteraan gemonteerd circuit:1000 × 1000 × 2200 mm.

Zonder achteraan gemonteerd circuit:1000 × 800 × 2200 mm.

5. Power Center (PC) – Feedereenheid

Soortgelijke constructie als de binnenkomende eenheid. Voor voedingsstromen van 630 A – 1600 A biedt één kast (1000 × 1000 × 2200 mm) plaats aan twee verticaal opgestelde circuits.

6. Motor Control Center (MCC) – Twee montageopties

Wandmontage (achterkant alleen toegankelijk vanaf voorkant):

Bovenkant:horizontale rails. Onder: functionele lade-oppervlakte (breedte 600 mm, hoogte 1840 mm). Linkerkant – ladeblokken; rechterkant – 200 mm breed kabeluitgangsgebied. Kastafmetingen: 800 (B) × 500 (D) × 2200 (H) mm.

Vrijstaand (van beide kanten toegankelijk):

Kastbreedte 600 mm; kabeluitgang aan de achterzijde. Kastgrootte:600 (B) × 800 of 1000 (D) × 2200 (H) mm. Passend bij pc-kasten wordt een diepte van 1000 mm aanbevolen.

Wanneer een lade wordt uitgetrokken, blijven er geen spanningvoerende delen zichtbaar, wat de veiligheid garandeert.

7. Ladevergrendeling en uitwisselbaarheid

Het ladeblok en de deur ervan zijn mechanisch vergrendeld via het bedieningsmechanisme van de hoofdschakelaar. Wanneer de hoofdschakelaar gesloten is, kan de deur niet geopend worden. Het mechanisme kan in gesloten of open stand met een hangslot worden vergrendeld.

Compartimenten worden gescheiden door metalen scheidingswanden. Laden zijn volledig uitwisselbaar.

Drie posities:aangesloten, getest en losgekoppeld. De lade vergrendelt automatisch op elke positie; Door aan de linkerplaat te trekken, wordt de grendel losgemaakt en naar de volgende positie verplaatst. Een anti-valfunctie voorkomt dat de lade valt wanneer deze volledig is uitgetrokken.

8. Vaste compartimenten (bijv. condensatorcompensatie, meting)

Vaste kasten hebben dezelfde buitenafmetingen en horizontale railopstelling als ladeblokken, waardoor ze naast elkaar kunnen worden geïnstalleerd.

9. Railsysteem – Driefasig, vijfdraads

Horizontale rails:enkele rail voor nominale stroom ≤1250 A; dubbele rails voor >1250 A.

Verbindingen tussen aangrenzende kasten maken gebruik van verbindingsblokken.

Verticale rails zijn ingesloten in polycarbonaat kunststof behuizingen, met interne barrières om boogvoortplanting te beperken.

De neutrale stroomrail (N) bevindt zich bovenaan de voorkant van de kast.

De beschermende aardrail (PE) bevindt zich aan de onderkant en is verbonden met de kastwanden en deuren, waardoor de continuïteit van de aarding wordt gegarandeerd.

10. Ventilatie en bescherming

Er zijn natuurlijke ventilatieopeningen aan de boven- en onderkant van de kast aangebracht zonder het beschermingsniveau van de behuizing te verminderen.

De beschermingsgraad van de behuizing is IP40.

Totale en montageafmetingen

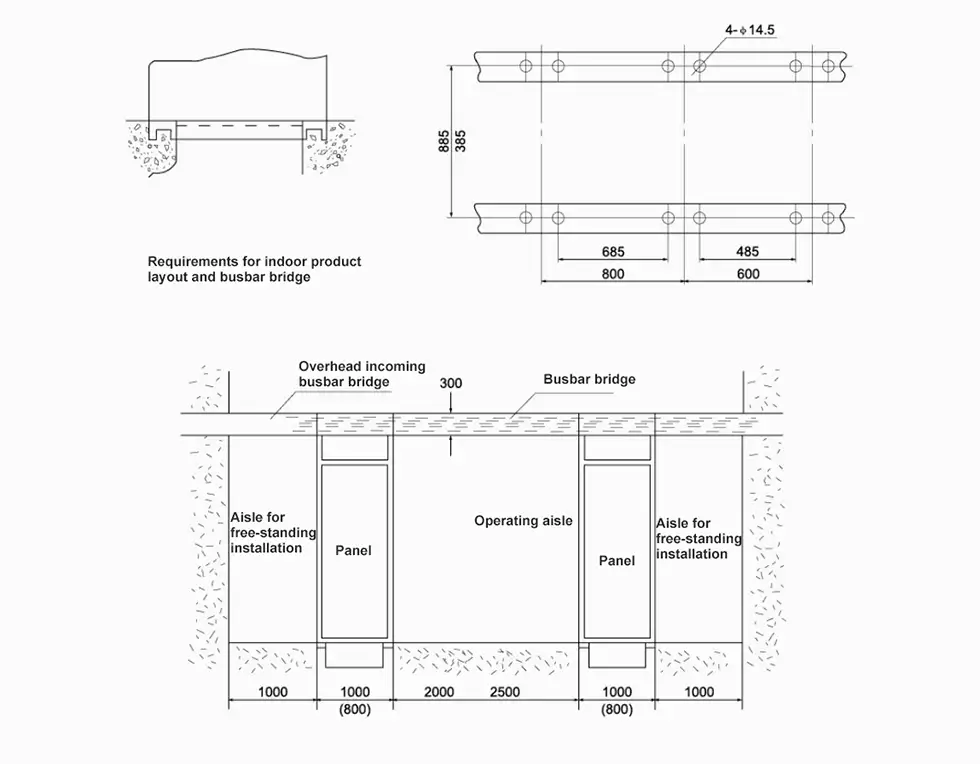

GCK ladekast – installatieschema fundering

Opmerking: Op verzoek van de gebruiker zijn bij ons bedrijf verschillende vormen van railbruggen verkrijgbaar.

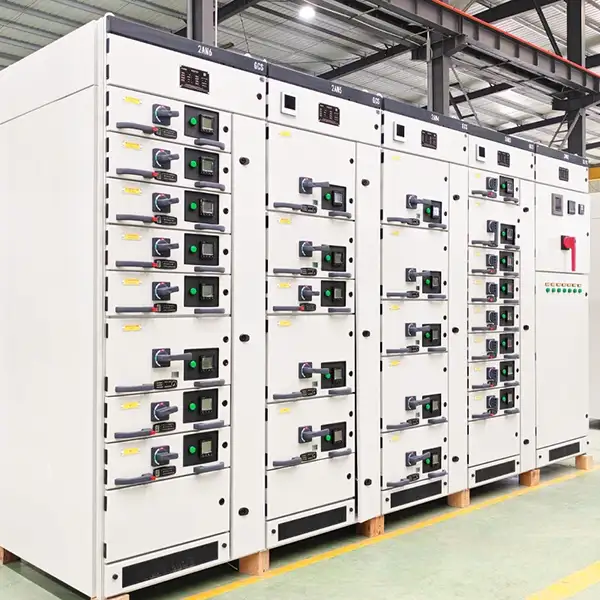

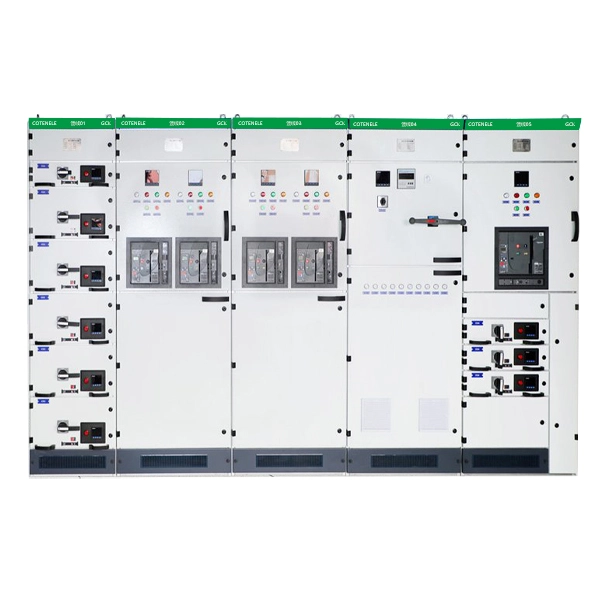

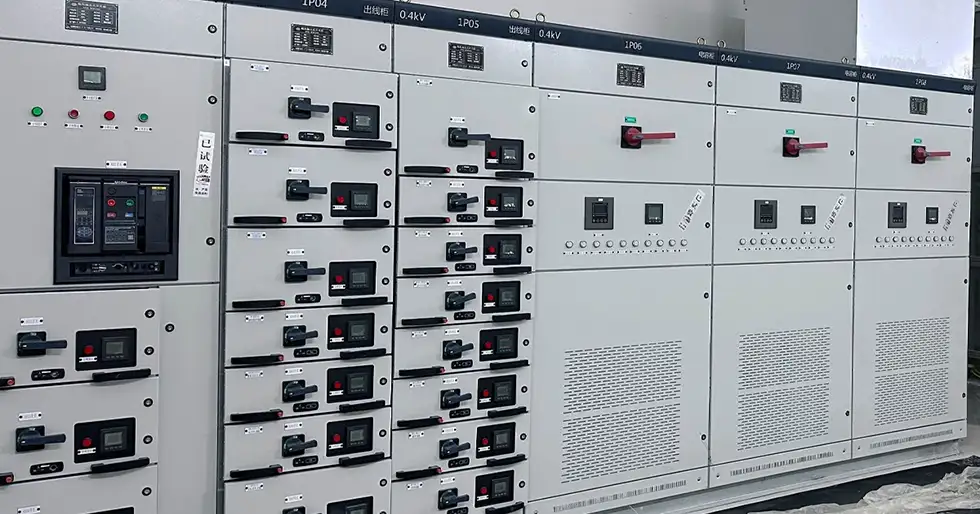

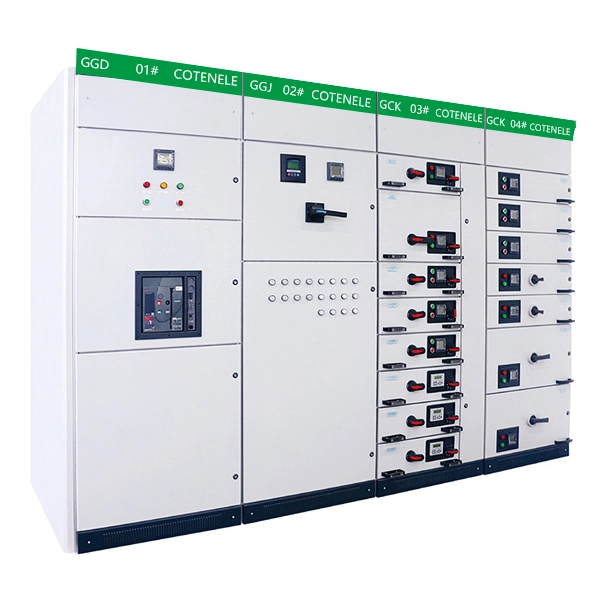

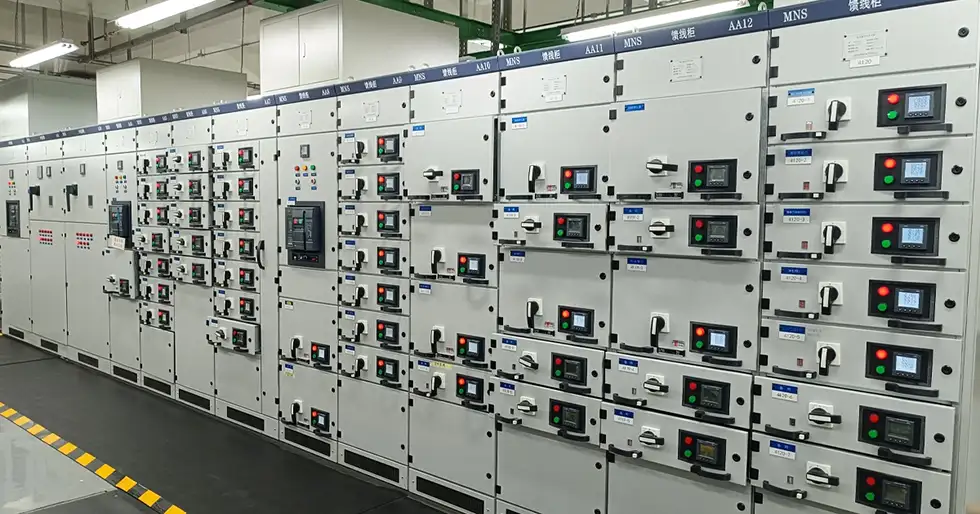

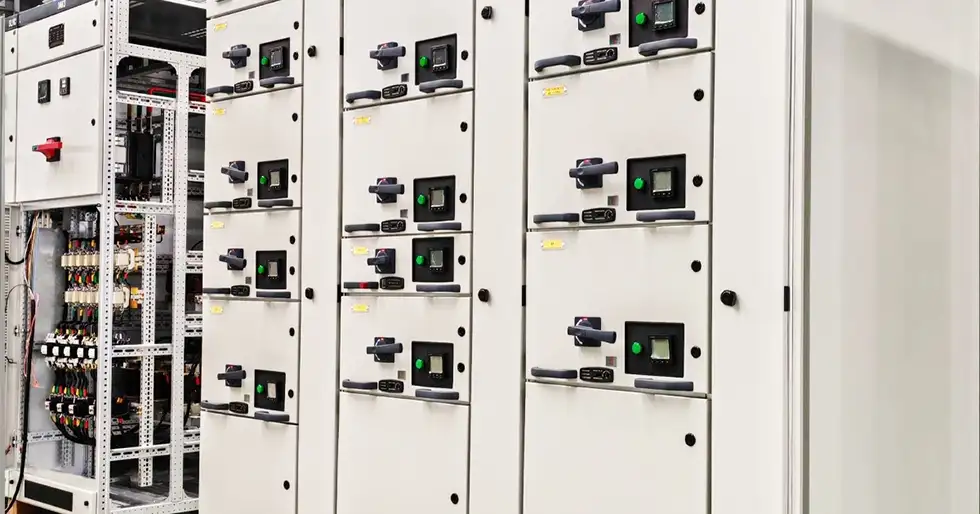

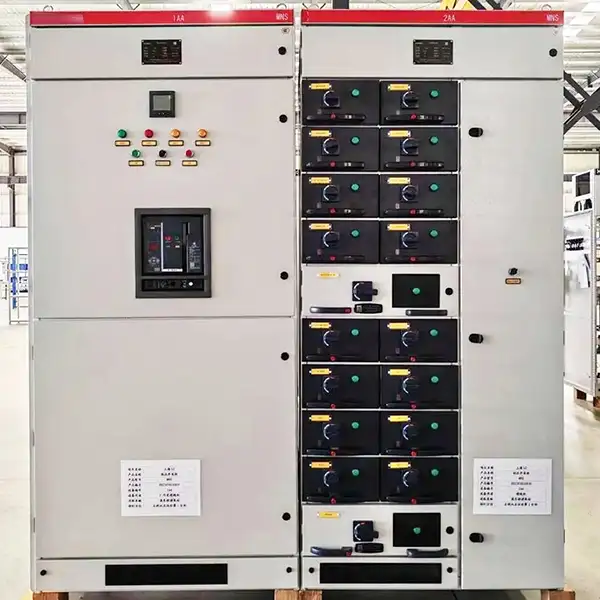

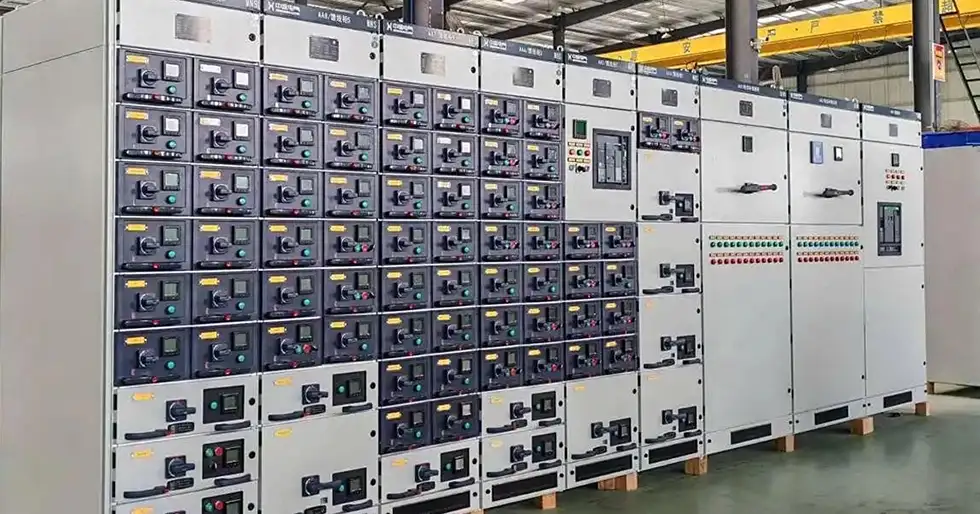

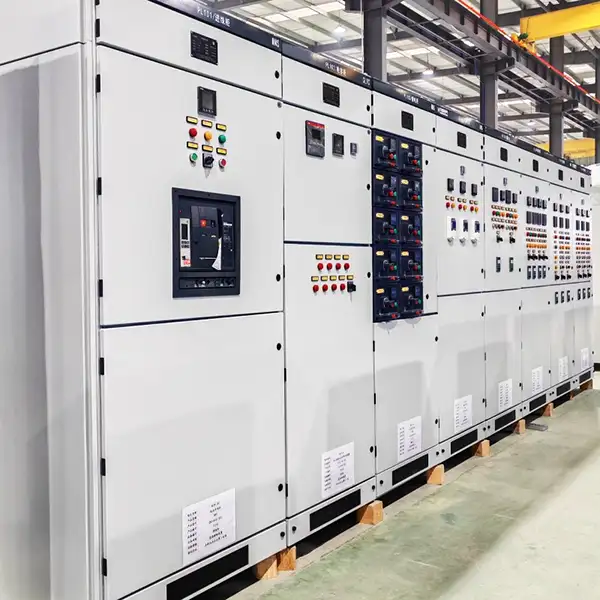

Producten tonen
