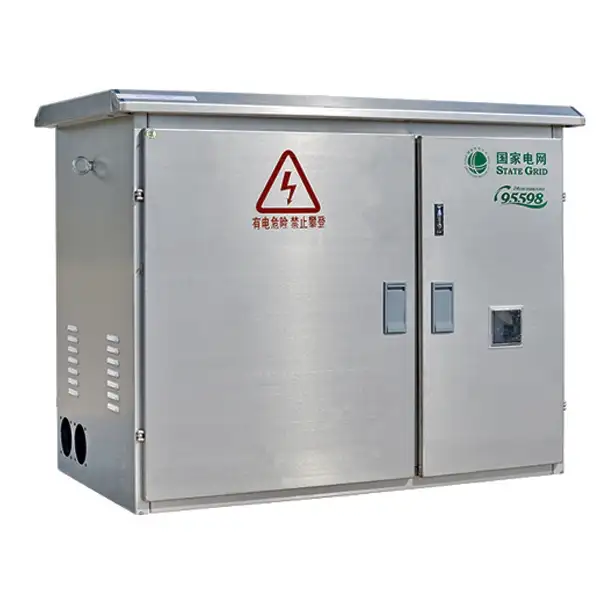

JP Laagspanningsverdeelkast LV-schakelapparatuur

De Cotenel JP laagspanningsverdeelkast LV-schakelapparatuur combineert meerdere functies, zoals stroomverdeling, besturing, bescherming, blindvermogencompensatie en energiemeting, met een optionele lekbeschermingsmodule die op aanvraag verkrijgbaar is. De geïntegreerde laagspanningsverdeelkast uit de JP-serie is vervaardigd uit hoogwaardig roestvrij staal 201 of 304 met een elektrostatische poedercoating. Deze verdeelkast is bestand tegen weersinvloeden en vermindert visuele verblinding, terwijl het deurpaneel van schuim stevig en duurzaam is en zijn vorm lange tijd onveranderd kan houden. De hangsloten die zijn uitgerust met de laagspanningsverdeelkast uit de JP-serie verbeteren de beveiliging tegen manipulatie, en standaard aan de zijkant gemonteerde hijsringen vereenvoudigen de installatie en het gebruik ter plaatse. Deze laagspanningsverdeelkast is zeer geschikt voor 50 Hz AC-systemen met nominale spanningen onder 0,4 kV en voldoet aan de GB7251.1-1997- en ISO9001-normen. De JP-laagspanningsverdeelkast heeft een compact formaat, is eenvoudig te installeren en heeft lage onderhoudskosten, waardoor hij ideaal is voor buiten- of landelijke omgevingen die een hoog beschermingsniveau en betrouwbare prestaties op de lange termijn vereisen. Het is een perfecte keuze voor moderne laagspanningsdistributienetwerken.

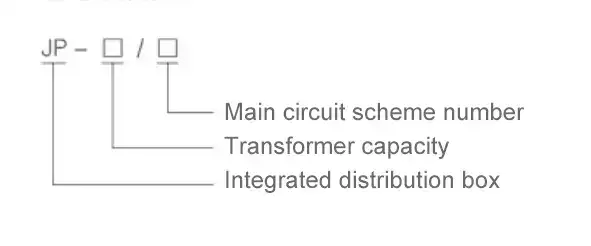

Model en betekenissen

Belangrijkste technische parameters

Arbeidsomstandigheden

1. Omgevingstemperatuur:-25 ℃+40 ℃;

2. Relatieve luchtvochtigheid:daggemiddelde niet hoger dan 90%, maandgemiddelde niet hoger dan 90%

3. Hoogte:niet meer dan 2000 m;

4. Installeer op een plaats zonder hevige trillingen en schokken, en zonder corrosieve gassen.

Wat is JP laagspanningsverdeelkast LV-schakelapparatuur?

De kern van de geïntegreerde laagspanningsverdeelkast uit de JP-serie is structurele "integratie", die alle functionele modules die nodig zijn voor het gehele stroomverdeelgebied integreert in een stevige schaal, waaronder:

1. Stroomverdeling:De laagspanningsverdeelkast van JP kan de elektrische energieopbrengst veilig en betrouwbaar via transformatoren distribueren naar verschillende vertakte circuits;

2. Energiemeting:JP-laagspanningsverdeelkasten kunnen het energieverbruik nauwkeurig meten via ingebouwde meetkamers en stroomtransformatoren, en hebben meestal een manipulatiebestendige functie;

3. Beveiligingsfunctie:Deze JP-verdeelkast kan overbelasting, kortsluiting, lekkage, overspanning, onderspanning, faseverlies en overspanningsbeveiliging bieden om de elektrische veiligheid te garanderen; En controle en blindvermogencompensatie.

4. Compensatie van reactief vermogen:De functie voor blindvermogencompensatie van de geïntegreerde laagspanningsverdeelkast uit de JP-serie is een van de belangrijkste voordelen van JP-kasten, omdat deze automatisch condensatorbanken kan schakelen op basis van de netbelasting om te compenseren voor reactief vermogen, waardoor de arbeidsfactor aanzienlijk wordt verbeterd (tot 0,95), lijnverliezen worden verminderd en de spanningskwaliteit wordt verbeterd.

5. Interne structuur en kenmerken

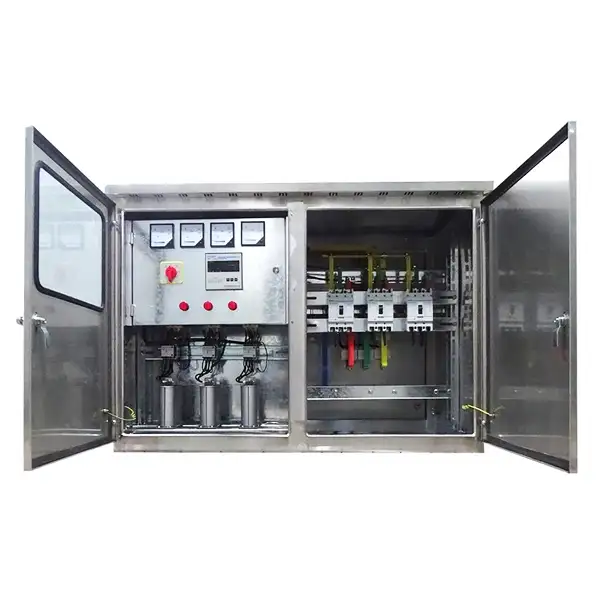

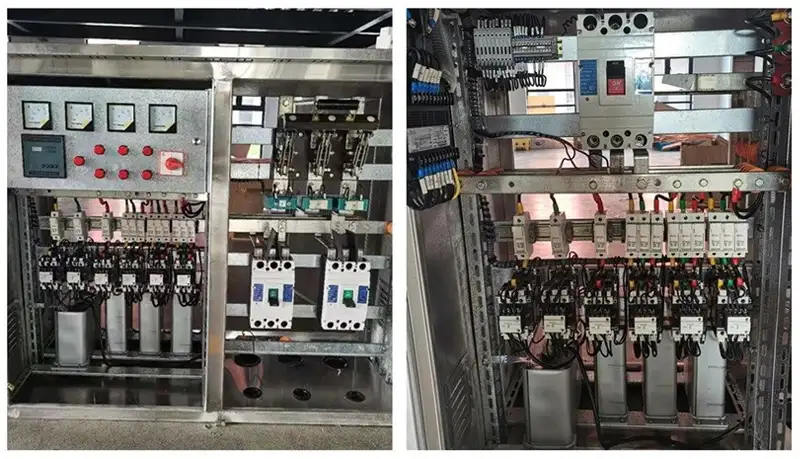

De laagspanningsverdeelkast van JP heeft een duidelijke functionele zonering, doorgaans verdeeld in een meetcompartiment, een inkomende lijncompartiment, een voedingsschakelaarcompartiment en een compartiment voor blindvermogencompensatie. Deze structuurkenmerken maken installatie, inspectie en onderhoud erg handig. De JP-verdeelkast is speciaal bedoeld voor buitenomgevingen. De behuizing is meestal gemaakt van hoogwaardig staal of roestvrij staal, met een gemeenschappelijk beschermingsniveau van IP44 (sommige modellen kunnen IP65 bereiken), wat effectief bestand is tegen regenwater, stof en elektromagnetische interferentie. De kast wordt ook geleverd met speciale waterdichte bochten voor kabelinvoer en -uitvoer. Op het gebied van de intelligentie fungeren de JP-kasten van de nieuwe generatie als de ‘perifere zenuwen’ van het slimme netwerk. Ze integreren interne modules voor data-acquisitie, communicatie op afstand (GPRS/glasvezel) en belastingmonitoring. Met deze modules kan het energiecontrolecentrum telemetrie op afstand, signalering op afstand, bediening op afstand en aanpassing op afstand uitvoeren (de "vier externe" functies), waardoor intelligent netbeheer wordt bereikt.

Typische toepassingsmogelijkheden van JP-panelen

1. Renovatie van het landelijk netwerk:De JP-kast is oorspronkelijk ontworpen voor energieomgevingen op het platteland. Bij een landelijk elektriciteitsrenovatieproject in een noordelijke provincie steeg bijvoorbeeld, na het uniform vervangen van de oude apparatuur door nieuwe JP-kasten, de arbeidsfactor in het distributiegebied van 0,75 naar boven 0,95, daalde het gemiddelde lijnverliespercentage met 3 tot 5 procentpunten en daalde het aantal laagspanningsongevallen met meer dan 60%, waardoor de betrouwbaarheid en veiligheid van de stroomvoorziening aanzienlijk verbeterden.

2. Stedelijke oude gemeenschapsrenovatie:Voor verouderde stroomdistributiefaciliteiten in steden die overweldigd worden door de groeiende elektriciteitsbelasting, kan het achteraf uitrusten met JP-kasten die reactieve stroomcompensatie en intelligente monitoringfuncties integreren de stroomvoorzieningscapaciteit met ongeveer 20% vergroten zonder nieuwe capaciteit toe te voegen, terwijl problemen met spanningsinstabiliteit effectief worden opgelost.

3. Industriële en mijnbouwondernemingen en commerciële complexen:In fabrieken, straatverlichting, woongemeenschappen en soortgelijke plaatsen verzorgen JP-kasten niet alleen de basisstroomdistributie, maar kan hun functie voor blindvermogencompensatie ook een aanzienlijk bedrag besparen op de basiselektriciteitskosten.

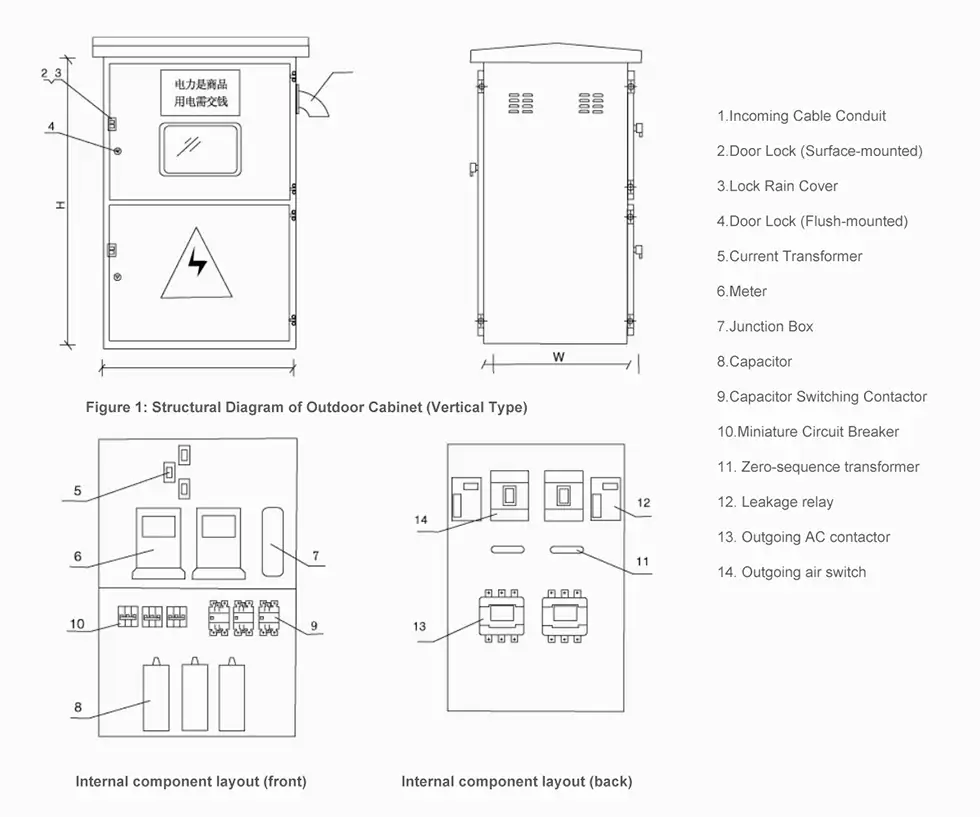

Schematisch diagram van doosstructuur en afmetingen

Afmetingen horizontale doos

Buitenafmetingen verticale doos

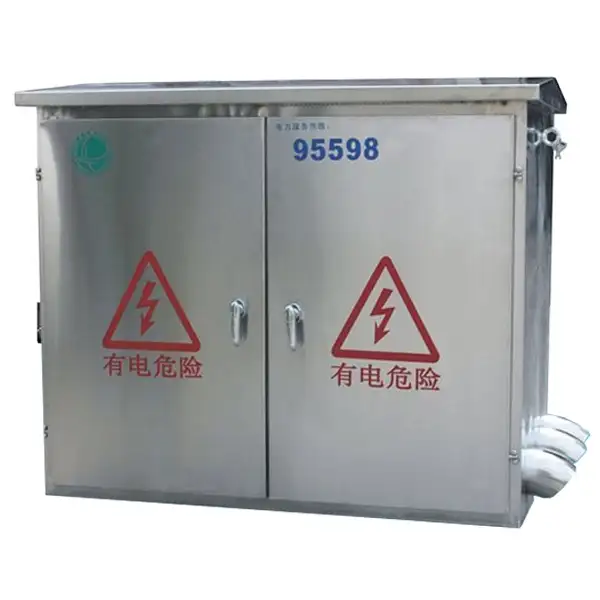

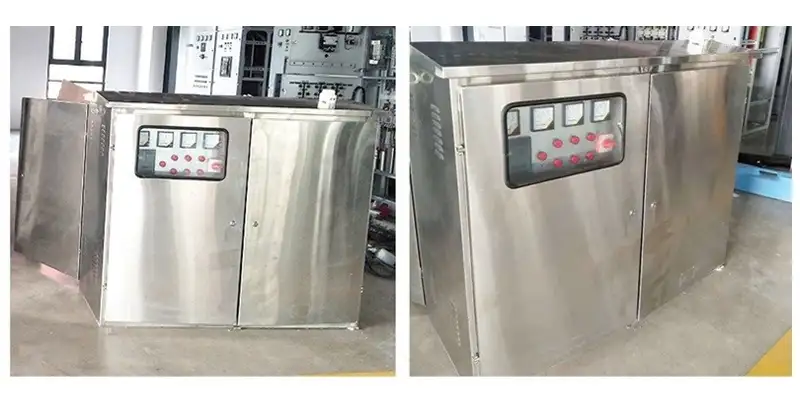

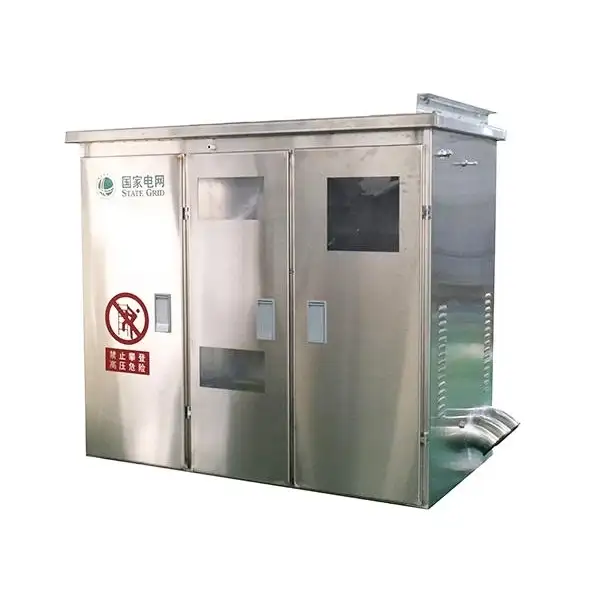

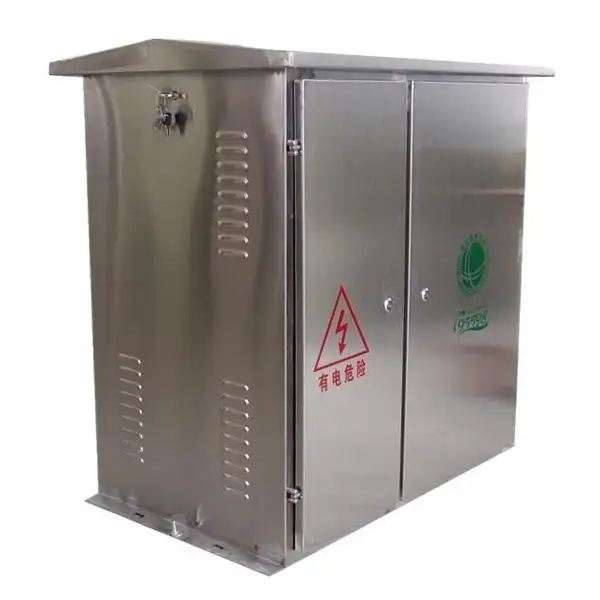

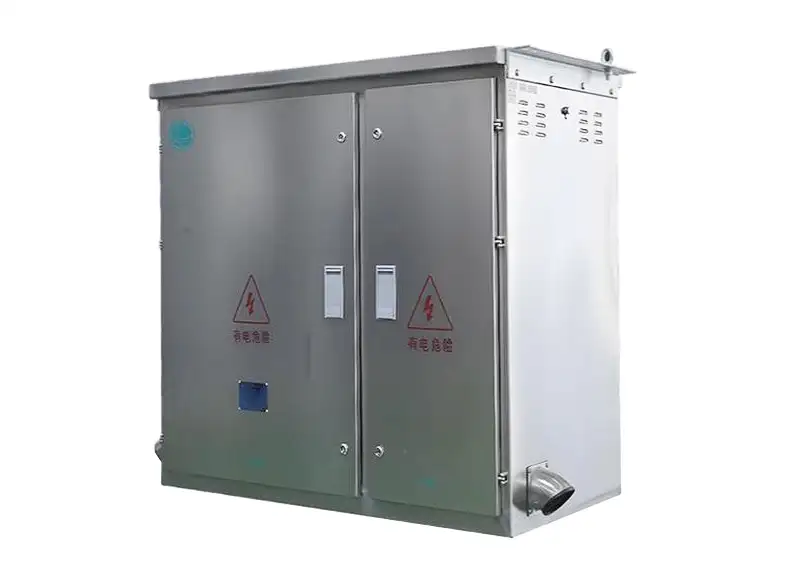

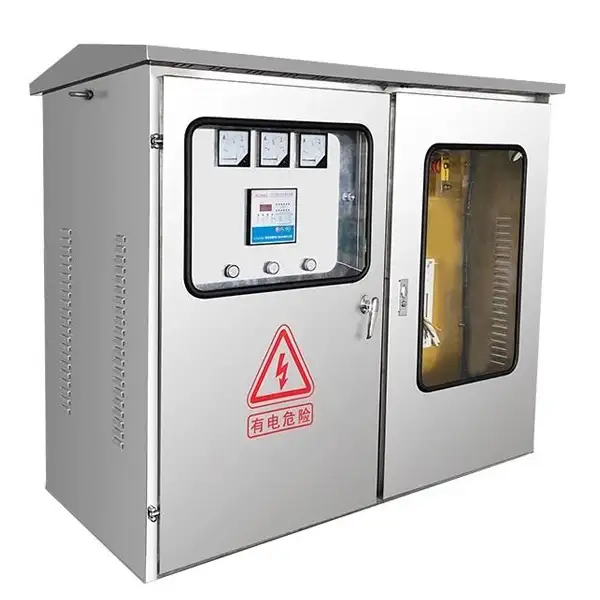

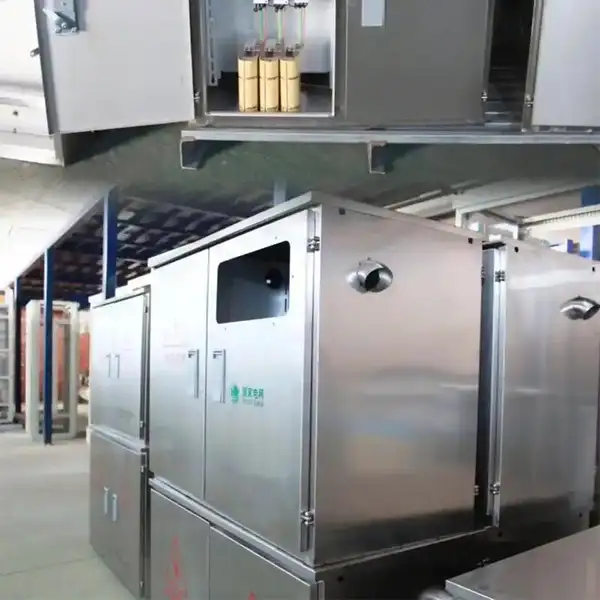

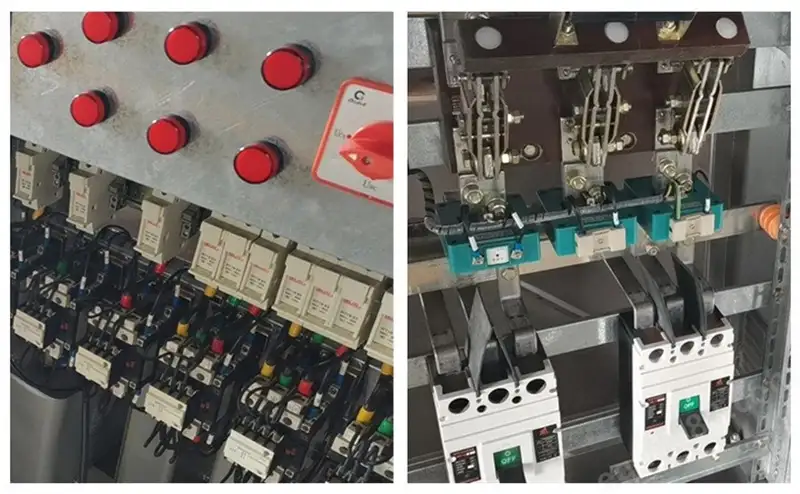

Producten tonen
