Hoe de verouderende energie-infrastructuur de behoefte aan moderne middenspanningsoplossingen stimuleert

Inleiding: De verborgen crisis in het elektriciteitsnet

Overal in de geïndustrialiseerde wereld voltrekt zich een stille crisis in de metalen kasten van middenspanningsschakelaars. Een groot deel van de elektrische infrastructuur die steden, fabrieken en kritieke faciliteiten van stroom voorziet, is decennia geleden geïnstalleerd. In Europa is een aanzienlijk deel van de middenspanningsschakelaars die momenteel in gebruik zijn, meer dan 30 jaar oud. In Noord-Amerika is de gemiddelde leeftijd van de apparatuur van nutsvoorzieningen al twintig jaar gestaag aan het stijgen. In delen van Azië en het Midden-Oosten heeft de snelle verstedelijking oudere apparatuur buiten de oorspronkelijke ontwerpgrenzen gebracht.

Het probleem is niet alleen dat de apparatuur oud is. Het probleem is dat het raster eromheen is veranderd op manieren die de oorspronkelijke ontwerpers nooit hadden verwacht. Het foutniveau is toegenomen. Hernieuwbare opwekking heeft bidirectionele energiestromen en harmonische inhoud geïntroduceerd. De wettelijke eisen voor milieuprestaties en veiligheid zijn aangescherpt. En de operationele kosten voor het onderhoud van verouderde apparatuur – het vinden van reserveonderdelen, het beheersen van SF₆-lekken, het plannen van uitval voor reparaties – stijgen elk jaar.

Dit artikel onderzoekt hoe de verouderende energie-infrastructuur een urgent pleidooi creëert voor moderne middenspanningsoplossingen, welke technische uitdagingen verouderde schakelapparatuur met zich meebrengt voor de huidige netbeheerders, en hoe de transitie naar moderne vacuüm- en SF₆-vrije technologie niet alleen betrekking heeft op betrouwbaarheid, maar ook op compliance, operationele kosten en toekomstige flexibiliteit.

De omvang van het probleem: infrastructuur die zijn ontwerpleven heeft overleefd

De meeste middenspanningsschakelaars zijn ontworpen voor een levensduur van 25 tot 35 jaar. Een aanzienlijke hoeveelheid apparatuur die momenteel in ontwikkelde economieën wordt gebruikt, heeft die drempel al overschreden. De implicaties variëren per type apparatuur, maar het onderliggende patroon is hetzelfde: systemen die voor een ander tijdperk zijn ontworpen, worden gevraagd een netwerk te ondersteunen dat niet langer lijkt op dat waarvoor ze zijn gebouwd.

Oliestroomonderbrekers, ooit de standaard voor middenspanningstoepassingen, zijn nog steeds te vinden in oudere onderstations in Europa en Noord-Amerika. Deze brekers gebruiken minerale olie als zowel isolerend als boogdovend medium. Na verloop van tijd absorbeert de olie vocht, oxideert en verliest de diëlektrische sterkte. Door contacterosie door foutonderbrekingen worden geleidende deeltjes in de olie afgezet, waardoor de prestaties verder afnemen. Het belangrijkste is dat olie ontvlambaar is. Een interne boog in een oliestroomonderbreker kan een tankbreuk en brand veroorzaken, een risico dat moderne veiligheidsnormen onaanvaardbaar achten voor binneninstallaties.

Luchtmagnetische stroomonderbrekers, een andere oudere technologie, vertrouwen op grote booggoten om de boog uit te rekken en af ​​te koelen totdat deze dooft. Ze zijn fysiek enorm, mechanisch complex en vereisen regelmatig onderhoud op contactoppervlakken die bij elke onderbreking eroderen. Reserveonderdelen voor deze brekers zijn steeds moeilijker te verkrijgen. In veel gevallen bestaat de oorspronkelijke fabrikant niet meer of is de ondersteuning voor de productlijn stopgezet.

Zelfs SF₆-gasgeïsoleerde schakelapparatuur, die bij de introductie een grote vooruitgang ten opzichte van olie en lucht betekende, wordt nu geconfronteerd met zijn eigen veroudering. De EU F-gasverordening heeft sinds januari 2026 nieuwe SF₆-schakelapparatuur tot 24 kV van de Europese markt verboden, en soortgelijke beperkingen zijn in opkomst in andere regio's. Bestaande SF₆-apparatuur kan blijven functioneren, maar onderhoud met nieuwe SF₆ zal vanaf 2032 verboden zijn en de verplichte lekcontrole-eisen zijn aangescherpt.

De rode draad is dat verouderende schakelapparatuur, ongeacht de technologie, drie lasten voor de exploitant met zich meebrengt: stijgende onderhoudskosten, toenemende problemen bij het verkrijgen van reserveonderdelen en service, en een groeiend risico op regelgevings- en veiligheidsgebied.

Hoe het elektriciteitsnet is veranderd rond verouderende schakelapparatuur

Het verouderingsprobleem betreft niet alleen de apparatuur zelf. Het gaat over de discrepantie tussen waarvoor de apparatuur is ontworpen en wat het moderne elektriciteitsnet feitelijk vraagt.

In veel distributienetwerken zijn de foutniveaus toegenomen. Stedelijke verdichting betekent meer transformatoren, meer feeders en meer aangesloten belastingen in hetzelfde geografische gebied, die allemaal de beschikbare kortsluitstroom op een bepaald punt vergroten. Een schakelpaneel met een vermogen van 20 kA toen het 35 jaar geleden werd geïnstalleerd, kan nu worden aangesloten op een systeem waar de foutstroom 25 kA of hoger kan bereiken. Het bedienen van een stroomonderbreker boven zijn nominale onderbrekende capaciteit is een catastrofale storing die nog moet gebeuren. Het beveiligingsapparaat is mogelijk niet in staat de boog te doven, wat leidt tot vernietiging van de apparatuur en langdurige uitval.

De integratie van hernieuwbare energie heeft het karakter van distributienetwerken fundamenteel veranderd. Een traditionele radiale feeder transporteerde de stroom in één richting, van de onderstationtransformator naar de belastingen. Foutstroom kwam van één enkele bron: het stroomopwaartse elektriciteitsnet. Moderne distributienetwerken met aanzienlijke zonne-energie-, wind- en batterijopslag hebben meerdere bronnen van foutstroom en bidirectionele stroomstromen. Beveiligingscoördinatieschema's die zijn ontworpen voor unidirectionele stroming werken mogelijk niet correct in deze omgeving. Dit is vooral acuut in industriële faciliteiten en commerciële campussen die opwekking ter plaatse hebben toegevoegd zonder hun middenspanningsschakelaars te upgraden.

De eisen voor de stroomkwaliteit zijn aangescherpt. Moderne industriële processen zijn afhankelijk van gevoelige vermogenselektronica die geen spanningsdalingen of harmonische vervorming tolereert. Datacentra, halfgeleiderfabrieken en farmaceutische fabrieken specificeren de stroomkwaliteit op niveaus die oudere schakelapparatuur – met zijn langzamere beveiligingsrelais en beperkte monitoringmogelijkheden – niet kan garanderen.

Ook het belastingsprofiel is veranderd. De oplaadinfrastructuur voor elektrische voertuigen, warmtepompen en datacentra zorgen voor belastingspatronen die niet werden verwacht toen de meeste bestaande middenspanningsschakelaars werden gespecificeerd. Frequente belastingwisselingen, hoge harmonische inhoud en aanhoudende, bijna nominale werking spanningsstroomonderbrekers op manieren waar de oorspronkelijke ontwerpmarges mogelijk niet aan voldoen.

De onderhoudsval: wanneer oude apparatuur in stand wordt gehouden, kost het meer dan vervanging ervan

Voor vermogensbeheerders lijken de financiële argumenten voor het behouden van verouderende schakelapparatuur op papier vaak eenvoudig. De apparatuur is al afgeschreven. Het kapitaalbudget voor vervanging is moeilijk te realiseren. De onderhoudskosten stijgen weliswaar, maar zijn operationele uitgaven die jaar na jaar kunnen worden geabsorbeerd.

Deze boekhoudlogica vervalt wanneer de werkelijke kosten van het onderhoud van verouderde apparatuur volledig in rekening worden gebracht.

De beschikbaarheid van reserveonderdelen is de meest directe uitdaging. Vacuümonderbrekerflessen voor oudere brekerontwerpen zijn mogelijk niet meer in productie. Booggoten voor lucht-magnetische brekers vereisen gespecialiseerd gieterijwerk dat nog maar weinig leveranciers uitvoeren. Beveiligingsrelaismodules voor stopgezette productlijnen zijn alleen of helemaal niet verkrijgbaar op de secundaire markt. Als een cruciaal reserveonderdeel niet verkrijgbaar is, kan een defect aan een enkele stroomonderbreker een hele onderstationsectie wekenlang offline halen, terwijl er een vervanging op maat wordt vervaardigd – als fabricage überhaupt al mogelijk is.

De afhandelingskosten van SF₆ stijgen. Onder de aangescherpte EU-F-gassenverordening vereist zelfs bestaande SF₆-apparatuur frequentere lekcontroles en strengere documentatie. De kosten van SF₆-gas zelf stijgen naarmate de productievolumes afnemen en de toezichtkosten stijgen. Na 2032, wanneer het onderhoud met nieuwe SF₆ verboden is, zullen exploitanten afhankelijk zijn van teruggewonnen gas, waarvan de aanvoer onzeker is en de kosten onvoorspelbaar.

Storingsvensters worden steeds moeilijker te regelen. In veel industriële en commerciële faciliteiten staan ​​de productieschema's niet langer langdurige stilleggingen toe. Datacenters werken 24/7 met contractuele uptime-garanties. Hernieuwbare energiebronnen moeten de opwekkingsuren maximaliseren om aan de financiële doelstellingen te voldoen. Het buiten gebruik stellen van een busgedeelte voor onderhoud aan de stroomonderbreker – wat misschien routine was toen de apparatuur nieuw was en stilstand minder kostbaar was – is nu een belangrijke operationele gebeurtenis die een uitgebreide planning en rechtvaardiging vereist.

Het resultaat is een onderhoudsval. Hoe ouder de apparatuur wordt, hoe meer onderhoud deze nodig heeft. Hoe meer onderhoud er nodig is, hoe meer uitvaltijd nodig is. Hoe meer uitvaltijd er nodig is, hoe moeilijker het is om een ​​faciliteit in te plannen die het zich niet kan veroorloven om te stoppen. Uiteindelijk wordt het onderhoud uitgesteld omdat de operationele kosten ervan groter zijn dan het waargenomen risico als je het niet doet – een gok die kan uitmonden in uitval van apparatuur, met gevolgen die veel duurder zijn dan het onderhoud zou zijn geweest.

Veiligheid en milieuaansprakelijkheid

Verouderende schakelapparatuur brengt veiligheidsrisico's met zich mee die moderne apparatuur specifiek moet elimineren. De ernstigste hiervan is het indammen van interne boogfouten.

Wanneer er een interne boog ontstaat in een schakelpaneel – veroorzaakt door een defecte isolatie, het binnendringen van vocht of onbedoeld contact tijdens onderhoud – komt er explosief energie vrij. De boog verdampt metaal en zet de omringende lucht of het omringende gas met zo'n kracht uit dat de boog panelen open kan blazen, hete gassen en gesmolten metaal kan uitstoten en iedereen in de omgeving ernstig kan verwonden. Moderne middenspanningsschakelaars zijn ontworpen met interne boogclassificatie, wat betekent dat ze zijn getest om een ​​bepaald foutniveau gedurende een bepaalde tijdsduur te behouden zonder personeel in gevaar te brengen. Oudere apparatuur werd zelden volgens deze norm ontworpen of getest.

Olie-stroomonderbrekers brengen het extra risico van brand en explosie met zich mee. Een interne boog in olie genereert brandbare gassen. Als het overdrukapparaat er niet in slaagt deze snel genoeg te ontluchten, kan de tank scheuren. Oliebranden in onderstations zijn notoir moeilijk te blussen en kunnen zich verspreiden naar aangrenzende apparatuur.

Milieuaansprakelijkheid is een andere dimensie van het probleem. Bij een verouderende, met SF₆ gevulde RMU die langzaam lekt, komt een gas vrij met een aardopwarmingsvermogen dat 24.300 maal groter is dan dat van CO₂. Volgens de huidige EU-regelgeving is de exploitant verantwoordelijk voor het opsporen, melden en repareren van dat lek. Als u dit niet doet, kan dit leiden tot financiële boetes en reputatieschade. Voor exploitanten met een grote vloot SF₆-apparatuur verspreid over meerdere locaties zijn de administratieve lasten alleen al aanzienlijk.

Het moderniseringstraject: hoe vervangingsoplossingen eruit zien

Het goede nieuws voor vermogensbeheerders en netplanners is dat de technologie om verouderde middenspanningsschakelaars te vervangen volwassen, bewezen en beschikbaar is. Het transitietraject is geen onderzoeksproject; het is een aanbestedings- en projectmanagementoefening met goed begrepen opties.

Vacuümstroomonderbrekers zijn de standaardvervanger voor olie- en lucht-magnetische onderbrekers in middenspanningstoepassingen. Een vacuümonderbreker dooft de boog in een afgesloten keramische fles. Er is geen olie om te testen, filteren of vervangen. Er kan geen gas lekken. De onderbreker is onderhoudsvrij gedurende zijn gehele levensduur, die onder normale bedrijfsomstandigheden meer dan 30 jaar kan bedragen. Moderne VCB's met veermechanismen van de M2-klasse zijn geschikt voor 10.000 mechanische handelingen, waardoor ze geschikt zijn voor het frequente schakelen dat de integratie van hernieuwbare energie en moderne industriële processen vereisen.

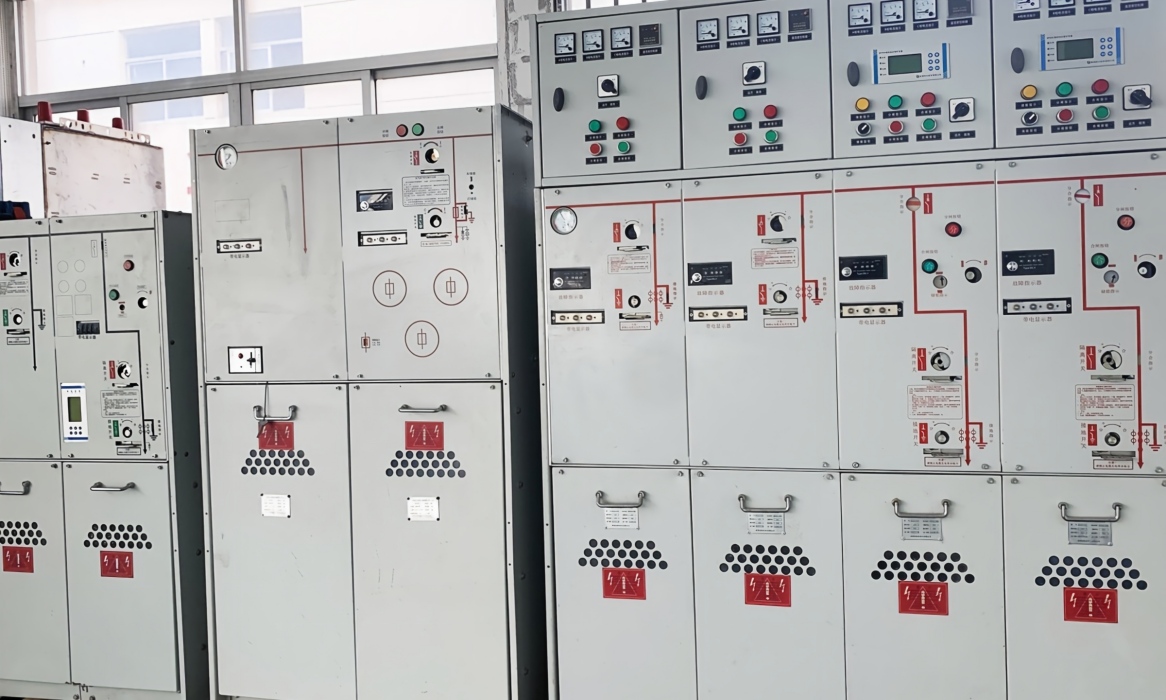

SF₆-vrij gasgeïsoleerd schakelmateriaal vervangt SF₆ door droge lucht of stikstof als isolatiemedium. De afgedichte roestvrijstalen tank vereist geen gasmonitoring, geen bijvullen en geen gasterugwinning aan het einde van de levensduur. Voor nutsbedrijven en industriële exploitanten die verouderde SF₆ RMU's vervangen, biedt het droge-luchtalternatief dezelfde compacte voetafdruk en dezelfde elektrische prestaties, zonder de milieuaansprakelijkheid en de stijgende nalevingskosten.

Digitale integratie is een mogelijkheid die oudere schakelapparatuur eenvoudigweg niet heeft. Moderne beveiligingsrelais communiceren via IEC 61850 en leveren realtime gegevens over de schakelaarpositie, foutregistraties en de toestand van de apparatuur. Sensoren voor gedeeltelijke ontlading kunnen verslechtering van de isolatie detecteren voordat dit tot storingen leidt. Temperatuurbewaking op kritische verbindingspunten kan losse boutverbindingen identificeren voordat deze oververhit raken. Voor een operator die meerdere onderstations beheert, maken deze gegevens onderhoud op basis van de toestand mogelijk: zaken repareren wanneer ze gerepareerd moeten worden, niet volgens een kalenderschema, en niet nadat ze al defect zijn.

COTENELE levert vacuümstroomonderbrekers van 12 kV tot 40,5 kV en SF₆-vrije ringhoofdeenheden aan nutsbedrijven, industriële installaties en ontwikkelaars van hernieuwbare energie die infrastructuurmoderniseringsprojecten uitvoeren. Onze VCB’s maken gebruik van epoxyhars poolisolatie en onderhoudsvrije vacuümonderbrekers. Onze RMU's gebruiken droge lucht als isolatiemedium in levenslang afgedichte roestvrijstalen tanks. Beide productlijnen zijn typegetest volgens de toepasselijke IEC-normen, waarbij de volledige documentatie in de aanbestedingsfase wordt verstrekt.

Het economische pleidooi voor vervanging

De beslissing om verouderende schakelapparatuur te vervangen is uiteindelijk een financiële beslissing, en de financiële situatie is de afgelopen jaren aanzienlijk versterkt.

De meest eenvoudige vergelijking is die tussen de stijgende kosten voor het onderhoud van oude apparatuur en de kapitaalkosten voor het installeren van nieuwe apparatuur. De onderhoudskosten voor verouderde schakelapparatuur zijn niet lineair. Naarmate apparatuur 30, 35 en 40 jaar meegaat, worden onderhoudsinterventies frequenter, complexer en duurder. De kosten voor reserveonderdelen stijgen naarmate de voorraad afneemt. Gespecialiseerde dienstverleners rekenen hogere tarieven voor expertise op het gebied van verouderde apparatuur.

In een analyse van de levenscycluskosten uit 2024 door een onafhankelijk adviesbureau werd het behoud van een populatie van verouderende SF₆ RMU's vergeleken met het vervangen ervan door droge lucht-equivalenten over een periode van twintig jaar. Toen SF₆-lekdetectie, gasaanvulling, verplichte rapportage en verwachte CO2-beprijzing werden meegerekend, bereikte de vervanging van droge lucht binnen twaalf jaar een gelijkwaardig totaalkostenniveau, waarna de besparingen zich opstapelden. Voor exploitanten met een groot machinepark waren de cumulatieve besparingen aanzienlijk.

Naast de directe onderhoudskosten zijn de vermeden faalkosten een kritische factor die traditionele ROI-berekeningen vaak over het hoofd zien. Eén enkele interne booggebeurtenis in een onbeschermd schakelpaneel kan het paneel vernielen, aangrenzende apparatuur beschadigen en een uitval van dagen of weken veroorzaken. Voor een datacenter kunnen de kosten van een dag downtime meer dan zeven cijfers bedragen. Voor een industriële installatie kunnen de kosten van productieverlies de kosten van de schakelapparatuur zelf in de schaduw stellen. Moderne schakelapparatuur met interne vlamboogclassificatie en uitgebreide conditiebewaking verkleinen de kans op dergelijke gebeurtenissen.

Er zijn ook kosten verbonden aan niet-naleving. Exploitanten die niet voldoen aan de aangescherpte SF₆-lekcontrole- en rapportagevereisten worden geconfronteerd met wettelijke boetes die per rechtsgebied verschillen, maar universeel toenemen. De EU-F-gassenverordening bevat bepalingen voor de lidstaten om boetes op te leggen die “effectief, evenredig en afschrikkend” zijn.

Praktische stappen voor infrastructuurbeoordeling

Voor vermogensbeheerders die een moderniseringsprogramma voor schakelapparatuur overwegen, kunnen verschillende praktische stappen de reikwijdte, urgentie en business case verduidelijken.

Voer een conditiebeoordeling uit. Inventariseer alle middenspanningsschakelaars op leeftijd, technologietype en bedrijfsgeschiedenis. Documenteer bekende problemen, recente storingen en onderhoudsfrequentie. Apparatuur ouder dan 30 jaar, apparatuur met verouderde beveiligingsrelais en SF₆-apparatuur met een geschiedenis van lekkages moeten prioriteit krijgen.

Voer een onderzoek naar het foutniveau uit. De beschikbare kortsluitstroom op elke schakelinstallatielocatie moet opnieuw worden berekend op basis van de huidige netconfiguratie en de verwachte toekomstige opwekking. Elke onderbreker met een onderbrekende waarde onder het berekende foutniveau is een prioriteitsvervanging.

Audit SF₆-inventaris en lekkage. Voor exploitanten die onderworpen zijn aan de F-gassenregelgeving zijn nauwkeurige registraties van SF₆-inventaris, lekkagepercentages en onderhoudsinterventies nu een nalevingsvereiste. De audit zelf kan lacunes in de gegevens aan het licht brengen die moeten worden aangepakt.

Evalueer de trend van de onderhoudskosten. Als de onderhoudsuitgaven aan verouderde apparatuur jaar na jaar toenemen, projecteer die trend dan naar voren en vergelijk deze met de geamortiseerde vervangingskosten. Neem de kosten van uitvalperioden mee in de berekening.

Betrek leveranciers vroeg. Voor grote moderniseringsprogramma's kan de doorlooptijd voor schakelapparatuur aanzienlijk zijn, vooral voor SF₆-vrije apparatuur, waar de productiecapaciteit wordt opgevoerd om aan de groeiende vraag te voldoen. Vroegtijdige samenwerking met gekwalificeerde fabrikanten waarborgt productiemomenten en voorkomt projectvertragingen.

Conclusie

De verouderende energie-infrastructuur is geen probleem dat zichzelf zal oplossen door middel van stapsgewijs onderhoud. De apparatuur die de kern vormt van het middenspanningsdistributiesysteem – de stroomonderbrekers, de ringhoofdeenheden, de railverbindingen – heeft een beperkte levensduur. Wanneer die levensduur wordt overschreden, overtreffen de kosten om oude apparatuur draaiende te houden uiteindelijk de kosten om deze door moderne technologie te vervangen.

De transitie naar moderne middenspanningsschakelaars is een kans om meerdere uitdagingen tegelijkertijd aan te pakken. Het vervangen van een oliestroomonderbreker door een vacuümstroomonderbreker elimineert het brandrisico, reduceert het onderhoud tot vrijwel nul en biedt 30 jaar betrouwbare service. Het vervangen van een SF₆ RMU door een RMU voor droge lucht elimineert de milieuaansprakelijkheid, neemt de nalevingslast weg en maakt de installatie toekomstbestendig tegen strengere regelgeving. Door digitale monitoring en IEC 61850-communicatie toe te voegen, verandert de schakelinstallatie van een passieve component in een actieve deelnemer aan het netbeheer.

Voor COTENELE betekent het ondersteunen van de modernisering van de infrastructuur het leveren van vacuümstroomonderbrekers en SF₆-vrije RMU's die typegetest zijn, klaar zijn voor documentatie en in serieproductie zijn. Het betekent samenwerken met nutsbedrijven, industriële exploitanten en EPC-aannemers om de juiste apparatuur voor elke toepassing te specificeren en deze te leveren met het documentatiepakket dat consultants en toezichthouders nodig hebben.

Het raster verandert. De apparatuur die het bestuurt, moet ook veranderen. De technologie bestaat. De economische situatie is duidelijk. De enige variabele die overblijft is de snelheid waarmee moderniseringsprogramma’s worden geïmplementeerd – en de kosten van wachten stijgen elk jaar.

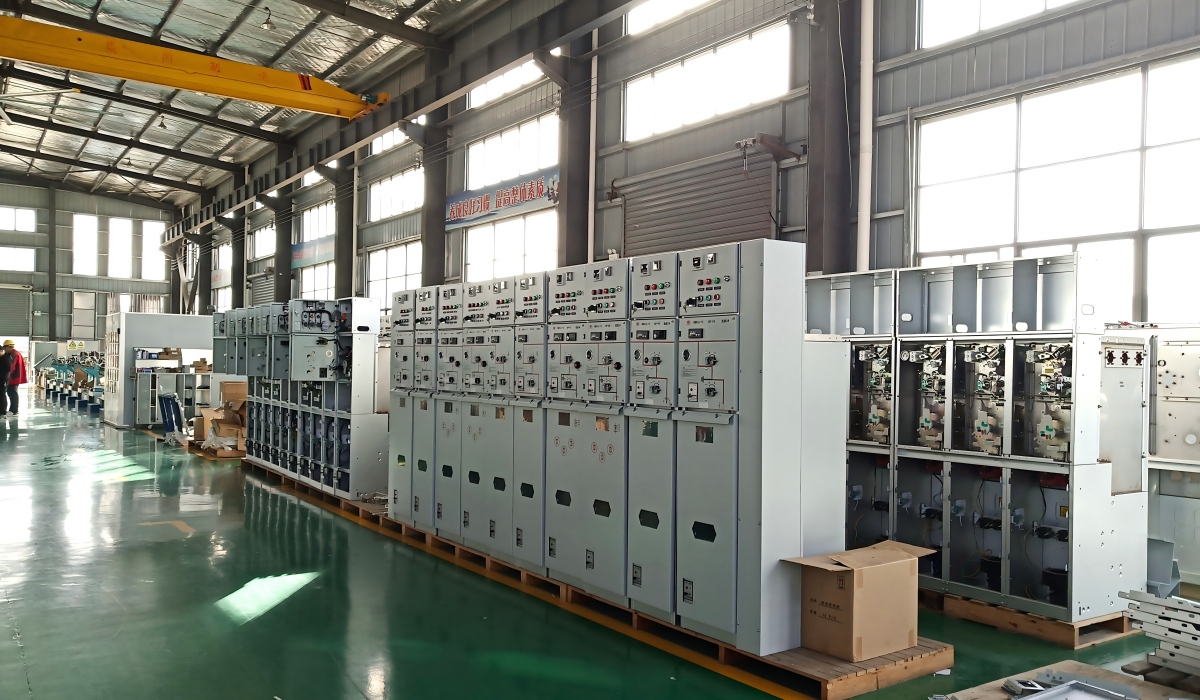

Op zoek naar moderne middenspanningsoplossingen? COTENELE levert vacuümstroomonderbrekers van 12 kV tot 40,5 kV, SF₆-vrije ringhoofdeenheden en complete met metaal beklede schakelapparatuur voor modernisering van de infrastructuur, nutsdistributie, industriële installaties en toepassingen voor hernieuwbare energie. Alle producten zijn typegetest volgens de toepasselijke IEC-normen, waarbij de volledige documentatie in de aanbestedingsfase wordt verstrekt.
