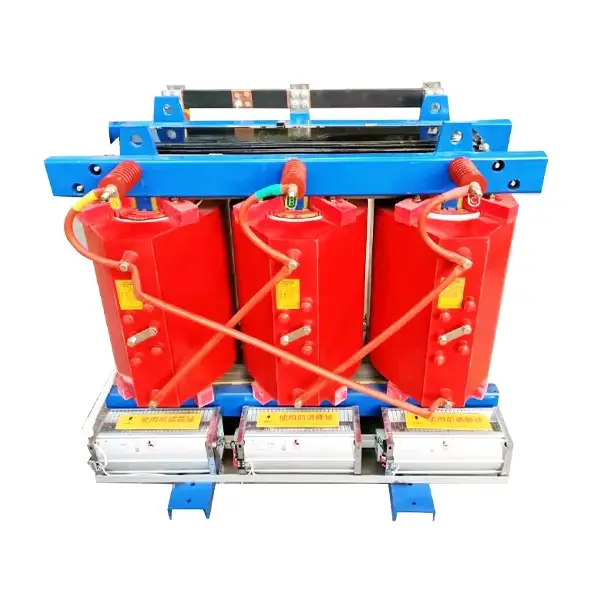

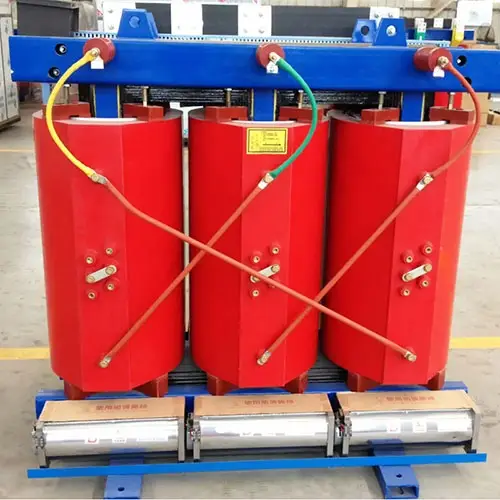

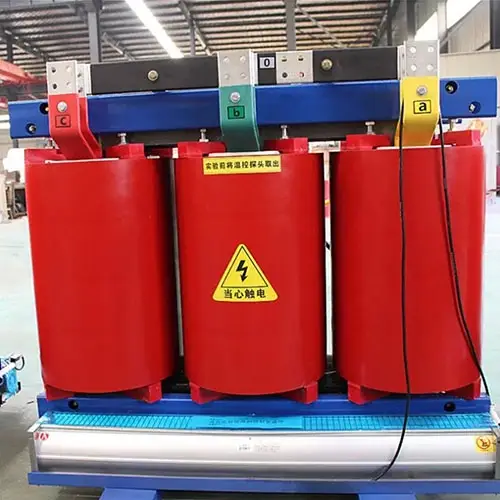

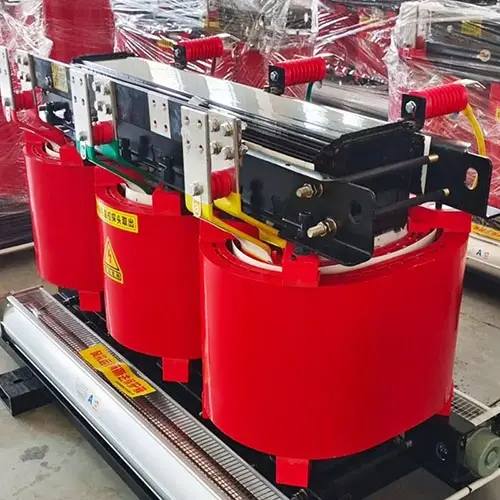

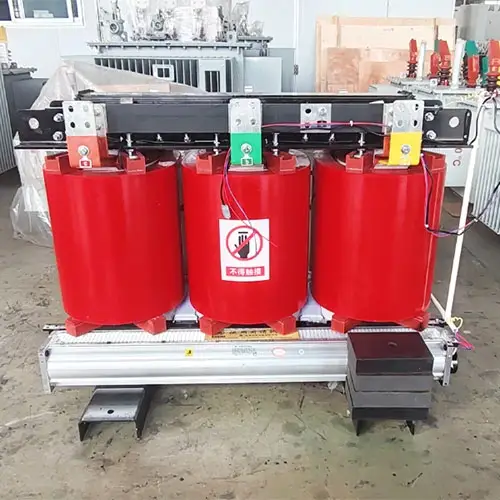

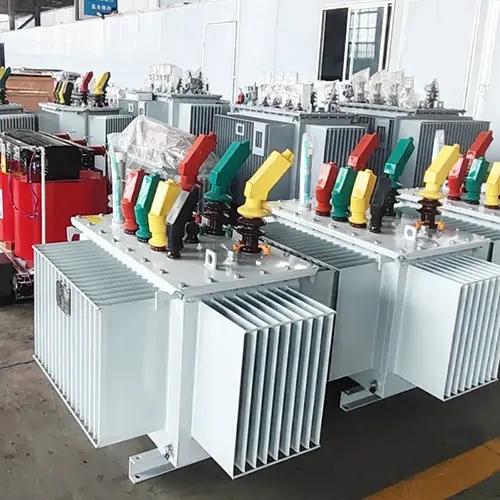

20KV droge elektrische distributietransformator

20KV droge elektrische distributietransformator

Cotenele is een grote producent en exporteur van20KV droge elektrische distributietransformatoruit China. Onze 20KV droge transformatoren hebben kenmerken vanlangere voedingsradius, lagere spanningsval, minder lijnverliezen en minder verbruik van non-ferrometalen. Deze droge transformatoren van 20 kV worden steeds vaker gebruikt in hoge gebouwen, commerciële centra, petrochemische fabrieken, mijnen, energiecentrales, luchthavens en vele andere locaties.

De20KV droge elektrische distributietransformatorvervaardigd door het bedrijf Cotenele is een belangrijke uitrusting in het 20 kV-stroomdistributiesysteem. Het spanningsniveau ligt tussen 10 kV en 35 kV. Het compenseert de tekortkomingen van 10 kV-stroomdistributielijnen en is een belangrijk aanbevolen stroomdistributieproduct door State Grid Corporation uit China en verschillende provincies. De 20kV droge transformator maakt voornamelijk gebruik van solide isolatiematerialen en een luchtkoelsysteem. Het heeftuitstekende veiligheidsprestaties, goede milieucompatibiliteit, lage onderhoudsvereisten, en wordt steeds populairder in moderne stroomdistributiesystemen. In tegenstelling tot olie-ondergedompelde transformatoren hebben droge transformatoren geen problemen zoals olielekkage, brandrisico's en milieuvervuiling. Onze 20KV droge transformatoren voldoen aan de relevante internationale normenIEC 60076-11 en IEEE C57.12.01.

Belangrijkste technische parameters

Bedrijfsomstandigheden

Normale servicevoorwaarden:

1. Hoogte: ≤1000m (standaardtype)

2. Omgevingstemperatuur:

3. Maximaal: +40°C

4. Minimum: -25°C (droog type buiten); -5°C (droog type binnen)

5. Maximaal maandgemiddelde: 30°C

6. Maximaal jaargemiddelde: 20°C

7. Relatieve vochtigheid: moet lager zijn dan 93%; geen condensatie op spoeloppervlakken

8. Voeding: Driefasige spanning moet ongeveer symmetrisch zijn; de spanningsgolfvorm moet ongeveer sinusoïdaal zijn

Speciale voorwaarden:

Voor hoogtes boven de 1000 meter kan een hoogte-gemodificeerde (plateau) droge transformator worden geleverd.

Wat is een droge transformator van 20 kV?

A Droge transformator van 20 kVis een transformator met een primaire nominale spanning van 20 kV, waarvan de kern en wikkelingen niet zijn ondergedompeld in isolatieolie. In plaats daarvan vertrouwt het opluchtconvectie voor koeling- vandaar de naam 'droogtype'. Simpel gezegd zijn de kern en de spoelen niet met olie gevuld; ze zijn stevig geïsoleerd, meestal met epoxyhars.

Het werkingsprincipe is gebaseerd opelektromagnetische inductie. Wanneer de primaire (hoogspannings)wikkeling wordt bekrachtigd met een wisselstroom, ontstaat er een wisselende magnetische flux in de ijzeren kern. Deze flux is verbonden met de secundaire (laagspannings)wikkeling en induceert daarin een elektromotorische kracht (EMF). Door de juiste verhouding tussen primaire en secundaire wikkelingen te kiezen, kan de ingangsspanning van 20 kV worden verlaagd (of verhoogd) tot de gewenste uitgangsspanning, zoals 0,4 kV, 10 kV of andere spanningsniveaus.

De interne structuur bestaat hoofdzakelijk uit de volgende onderdelen:

1. Kern:gemaakt van koudgewalst, korrelgeoriënteerd elektrisch staallaminaat met 45° volledige verstekverbindingen om verliezen te verminderen. De kern wordt vastgeklemd met behulp van gatenloze banden en stijve trekplaatmechanismen, en het oppervlak is vaak bedekt met een speciale hars ter bescherming tegen vocht en roest.

2. Wikkelingen:de laagspanningswikkeling (LV) wordt gewikkeld met koperfolie over de volledige breedte op een speciale foliewikkelmachine, met behulp van twee axiale koelkanalen per kolom. De hoogspanningswikkeling (HV) maakt gebruik van een gesegmenteerde laagachtige structuur met één axiaal koelkanaal. Beide wikkelingen zijn voorzien van koelkanalen van het honingraattype met gestandaardiseerde metalen kanaalplaten voor een goede warmteafvoer.

3. Isolatiesysteem:tussen de HV- en LV-wikkelingen wordt een isolatiecilinder geplaatst om voor elektrische speling te zorgen. Het gehele spoelsamenstel isvacuümgegoten met epoxyhars, waardoor een dichte, holtevrije solide structuur ontstaat die een hoge mechanische sterkte, uitstekende elektrische isolatie en superieure vochtbestendigheid biedt.

4. Temperatuurcontrolesysteem:Ingebouwde temperatuursensoren (meestal geplaatst in het bovenste gedeelte van de LV-spoelen) bewaken continu de wikkelingstemperaturen. Het systeem biedt een automatische sequentiële (cyclische) weergave van de temperatuur van elke fase, met alarm- en uitschakelcontacten voor bescherming tegen oververhitting.

Producteigenschappen

De droge transformator van 20 kV vertoont de volgende opvallende kenmerken:

1. "Drie dieptepunten en drie hoogtepunten":lage verliezen, laag geluidsniveau, lage gedeeltelijke ontlading; hoge mechanische sterkte, hoge elektrische sterkte en hoge thermische uithoudingsvermogen.

2. Veilig en milieuvriendelijk:brandvertragend, explosiebestendig, niet-vervuilend; kan direct op laadcentra worden geïnstalleerd.

3. Sterke kortsluitvastheid:het gegoten epoxylichaam heeft een dichte structuur die elektrodynamische kortsluitingskrachten zonder schade weerstaat.

4. Laag deelontladingsniveau:kan onder de 10pC worden geregeld (sommige premiumproducten bereiken <5pC).

5. Uitstekende vochtbestendigheid:kan normaal werken bij een luchtvochtigheid van 100%; er is geen voordroging nodig na een uitschakeling voordat deze opnieuw wordt ingeschakeld.

6. Hoge overbelastingscapaciteit:kan continu draaien op 120% belasting zonder geforceerde luchtkoeling; met geforceerde luchtkoeling (AF) kan het een nominale belasting van 150% aan.

7. Onderhoudsvrij:lage verliezen en economische werking; vrijwel onderhoudsvrij.

8. Compact en lichtgewicht:kleine footprint en lage installatiekosten.

Productclassificatie voor 20 kV droge transformator

Productvoordelen

1. Verbeterde leveringsprestaties:langere transmissieafstanden, minimale spanningsdaling en lagere lijnverliezen resulteren in een superieure stroomkwaliteit.

2. Aanzienlijke energie-efficiëntie:met uitzonderlijk lage nullast- en belastingsverliezen, die volledig voldoen aan de strenge eisen van de laatste tijdGB20052-2024energie-efficiëntienorm.

3. Flexibele installatie:kan worden gedecentraliseerd op laadcentra zonder de noodzaak van olieopvangputten of firewalls, waardoor de kapitaalinvesteringen worden verminderd.

4. Lage bedrijfskosten:onderhoudsvrij ontwerp leidt tot lage totale bedrijfskosten.

5. Hoge betrouwbaarheid:hoge mechanische sterkte, goede seismische prestaties en uitstekende weerstand tegen bliksemimpulsen.

6. Sterk aanpassingsvermogen:ongevoelig voor vocht en stof, geschikt voor zware omgevingen met hoge brandveiligheidseisen, wisselende belastingen of vervuilde/vochtige omstandigheden.

Toepassingsscenario's

Droge transformatoren van 20 kV worden veel gebruikt in:

1. Stedelijke infrastructuur:upgrades van stedelijke netwerken, hoogbouw, zakencentra, commerciële complexen

2. Publieke voorzieningen:theaters, ziekenhuizen, hotels, scholen

3. Transport:tunnels, metro's, treinstations, havens, luchthavens

4. Energieopwekking en -distributie:krachtcentrales, ondergrondse onderstations, verpakte onderstations, energiecentrales

5. Industriële sectoren:petrochemie, mijnbouw, fabrieksworkshops, CNC-machines

6. Hernieuwbare energie en datacenters:windenergie, fotovoltaïsche projecten, cloud computing-centra

7. Bijzondere locaties:laboratoria, stedelijke onderstations in dichtbevolkte gebieden en elke locatie die bescherming tegen brand/explosie/vocht vereist

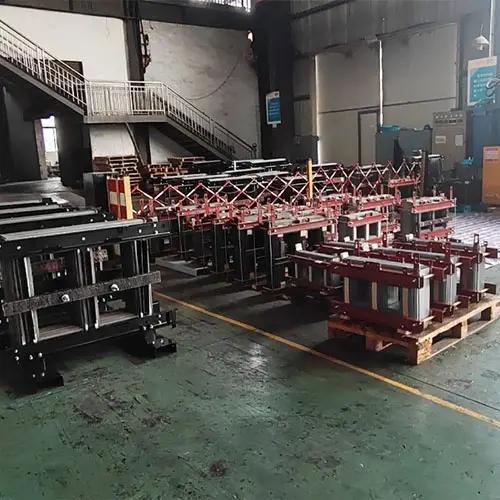

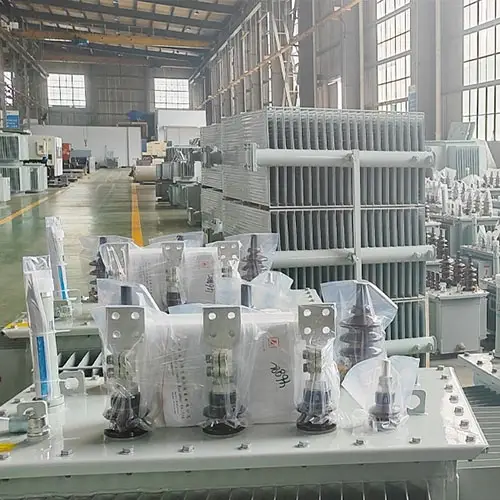

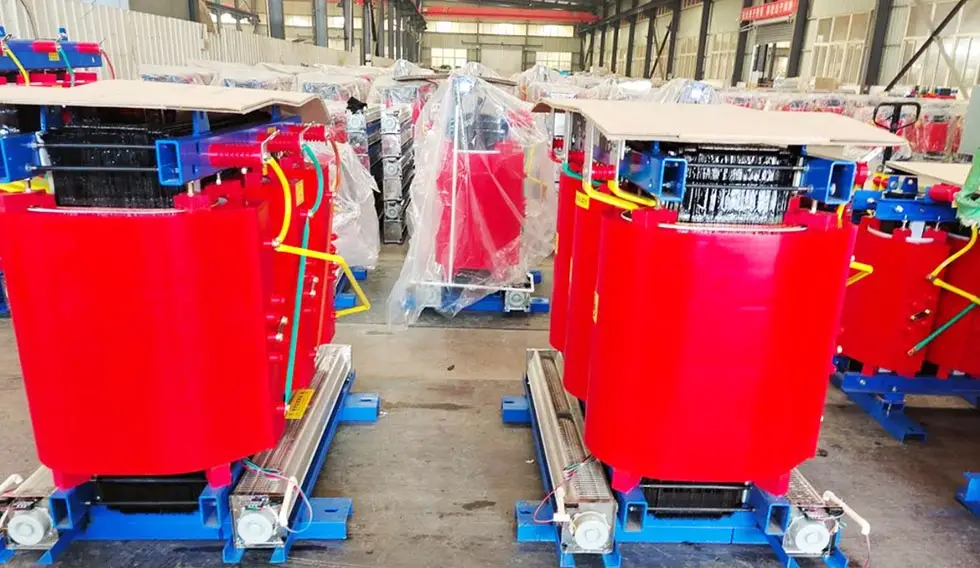

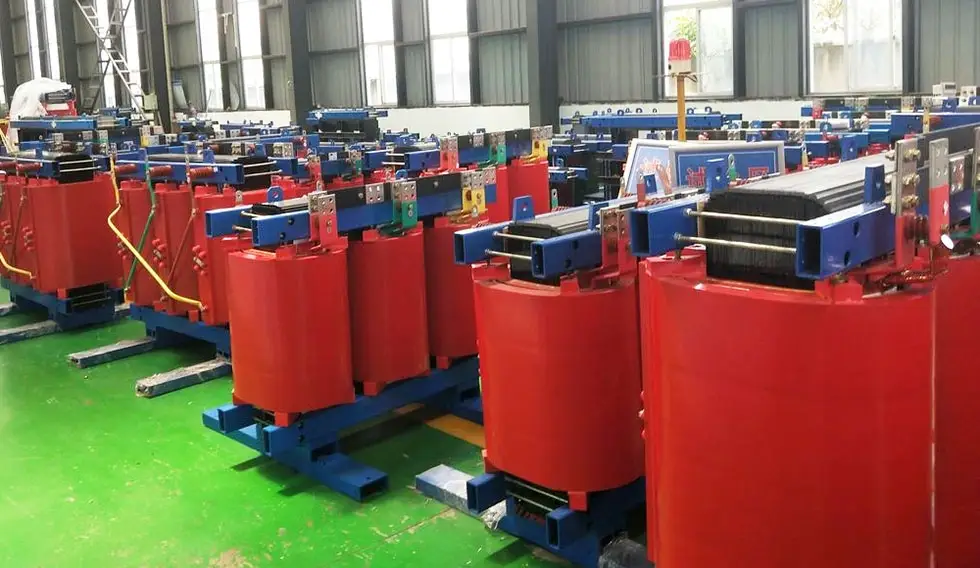

Workshopshow

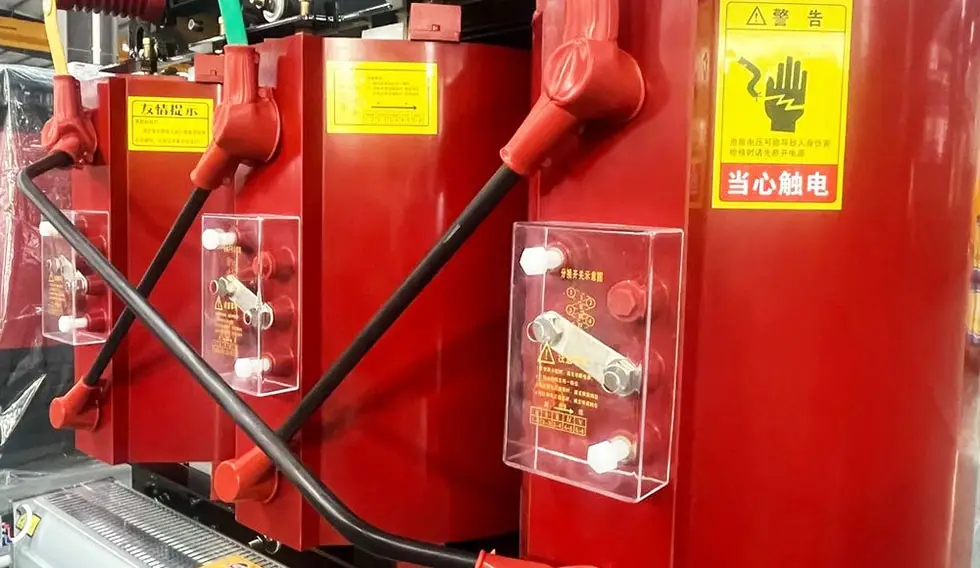

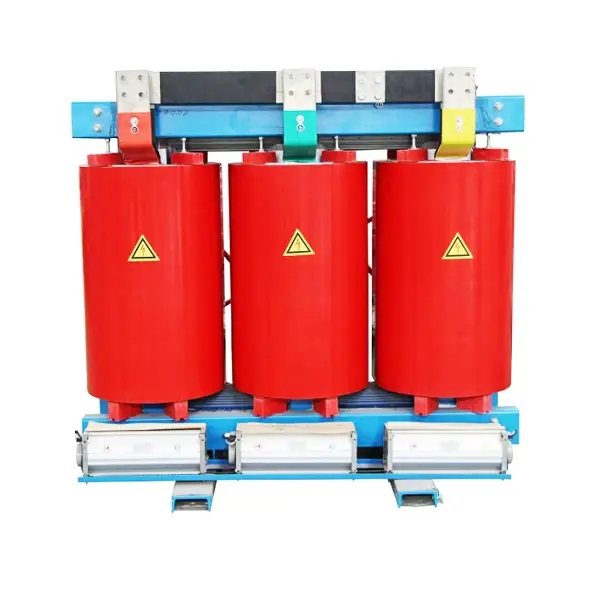

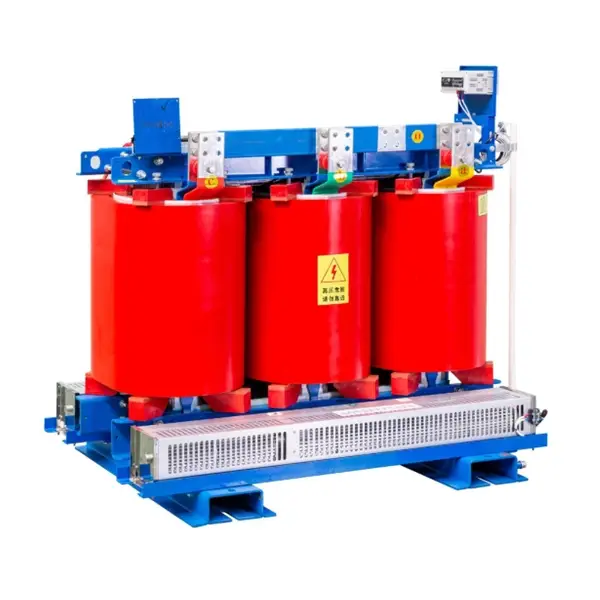

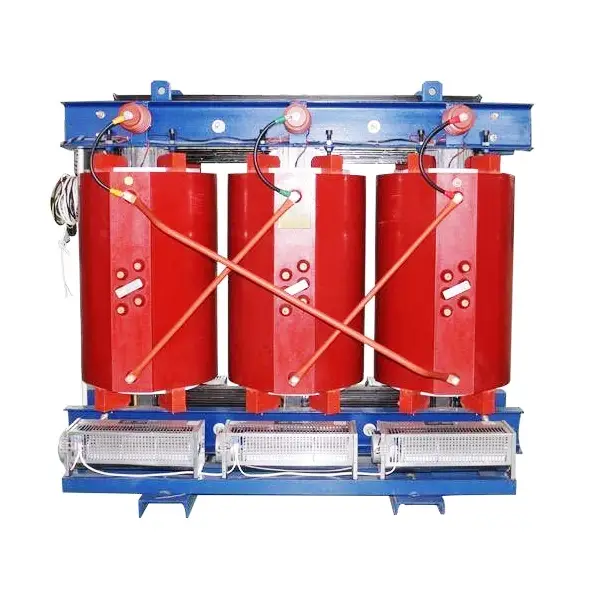

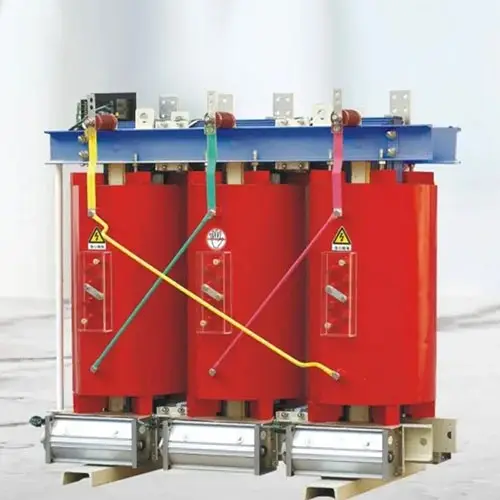

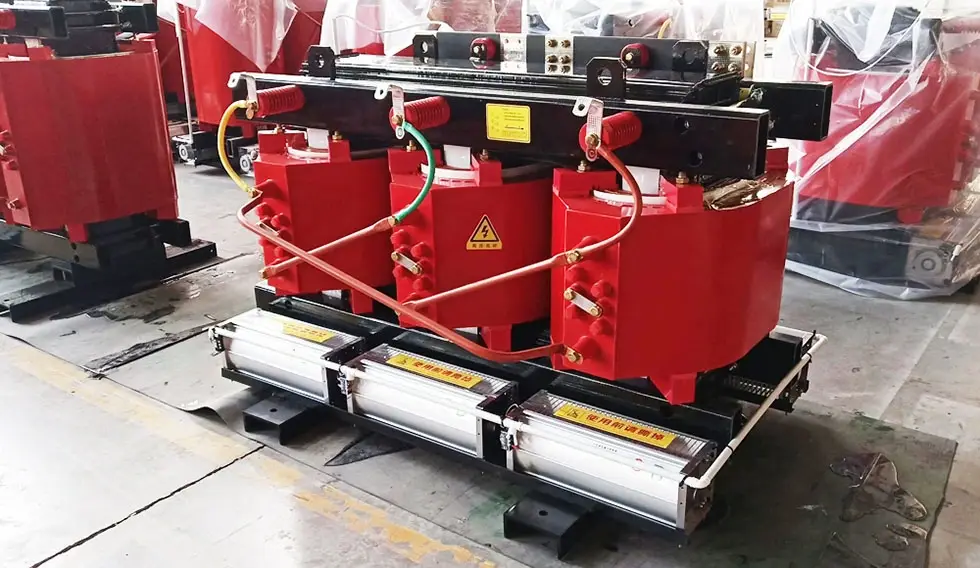

Producten tonen
