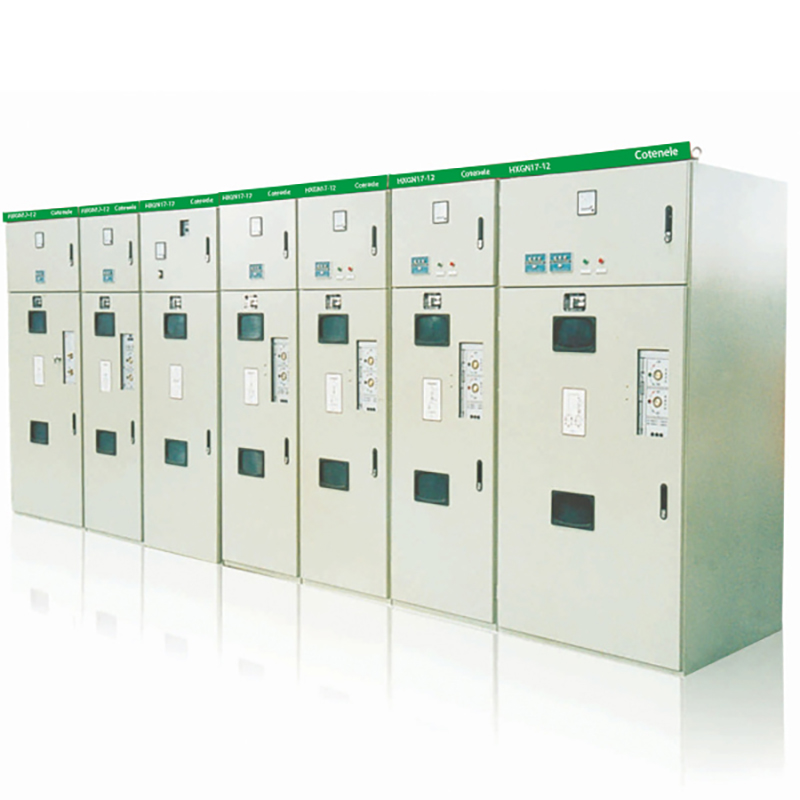

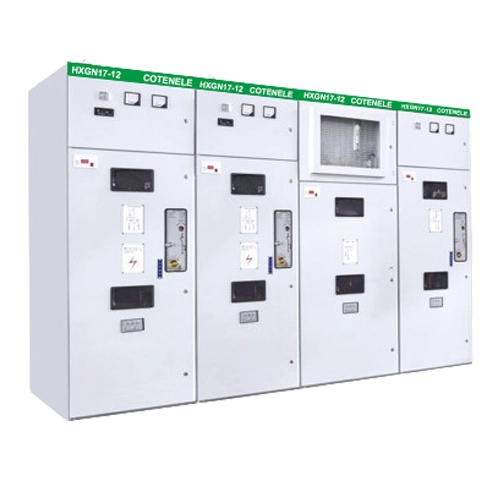

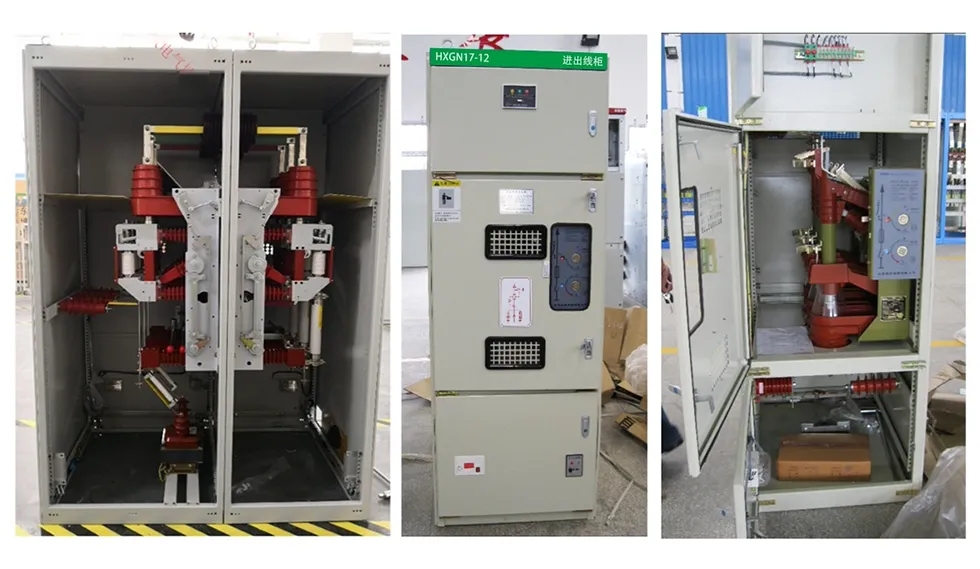

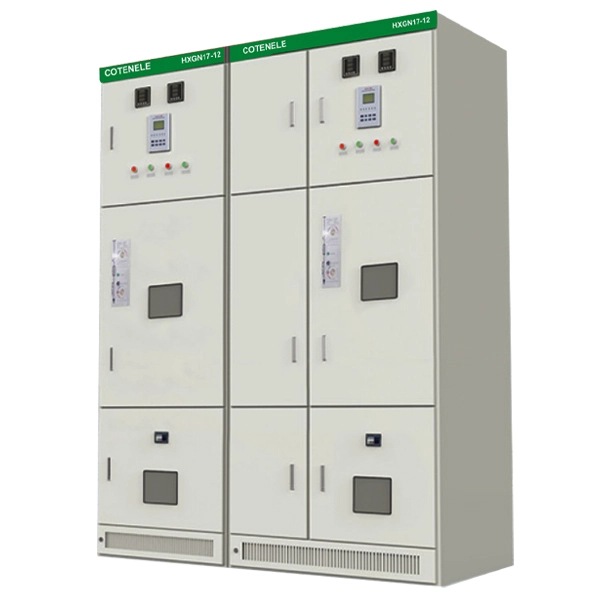

11KV middenspanning RMU elektrische panelen

Productmodel

Wat zijn de voordelen van de ringhoofdeenheid HGNX17-12 vergeleken met het middenspanningsbord KYN28-12?

Vergeleken met de KYN28-12 gepantserde, uittrekbare, met metaal beklede schakelapparatuur, hebben de HXGN17-12 ringhoofdeenheden zeer aanzienlijke voordelen op het gebied van compact formaat, lagere kosten, onderhoudsgemak en aanpassingsvermogen aan de omgeving. Daarom zijn de HXGN17-12 11KV middenspanning RMU elektrische panelen bijzonder geschikt voor distributiescenario's voor eindgebruikers waar de ruimte krap is, de budgetten beperkt zijn en een hoge betrouwbaarheid van de stroomvoorziening vereist is.

De belangrijkste voordelen van HXGN17-12 ten opzichte van KYN28-12 zijn als volgt:

1. Lagere initiële investering:De HXGN17-12-ringhoofdeenheid is over het algemeen veel goedkoper, waardoor deze een duidelijk economisch voordeel heeft bij projecten met een beperkt budget. Bovendien is de structuur eenvoudiger, wat het uitvalpercentage verlaagt en ook de bedrijfs- en onderhoudskosten op de lange termijn verlaagt.

2. Compact formaat en flexibele installatie:Het HXGN17-12 RMU-volume is veel kleiner dan dat van het KYN28-12 middenspanningsschakelapparaat. De compacte indeling en de mogelijkheid om tegen een muur te worden gemonteerd, maken hem veel flexibeler op locaties waar de installatieruimte beperkt is.

3. Eenvoudiger routineonderhoud:HXGN17-12 heeft doorgaans een constructie van het vaste type – de belangrijkste schakelelementen zijn vast gemonteerd, waardoor de structuur eenvoudig en betrouwbaar is. Vergeleken met de RMU’s maakt de KYN28-12 gebruik van een uittrekbare constructie (vrachtwagen), die goede uitwisselbaarheid biedt, maar complexiteit en potentiële faalpunten toevoegt, en ook hogere technische vaardigheden van onderhoudspersoneel vereist.

4. Beter aanpassingsvermogen aan de omgeving:Omdat de HXGN17-12-behuizing volledig omsloten is, bereikt de beschermingsgraad doorgaans een beschermingsgraad van IP2X of hoger, zodat de ringhoofdeenheden een sterkere weerstand kunnen bieden tegen stof, vocht en vervuiling. Dit zorgt voor een stabielere werking in ruwe omgevingen.

Belangrijkste verschillen en selectieadvies

De beperkte beschermingskarakteristiek van ringhoofdeenheden

Het is belangrijk op te merken dat de HXGN17-12 ringhoofdunit primair bedoeld is voor lastverdeling. Het belangrijkste beveiligingselement is meestal een combinatie van "lastschakelaar + zekering". Deze opstelling kan kortsluitfouten snel onderbreken, maar beschikt niet over uitgebreide relaisbeveiligingsfuncties (zoals overstroom- en onmiddellijke overstroombeveiliging) en is daarom niet geschikt voor toepassingen die geavanceerde relaisbeveiliging vereisen.

Selectie advies

Samenvattend hangt de keuze tussen beide af van specifieke behoeften:

Als het projectbudget beperkt is, de installatieruimte schaars is en de distributieterminal zich in een ruige omgeving bevindt, zijn de HXGN17-12 11KV middenspanning RMU-elektrische panelen een economische en praktische keuze.

Als het project een genereus budget heeft en een hoge stroomcapaciteit, een hoog breekvermogen en volledige relaisbescherming vereist, is KYN28-12 geschikter.

Belangrijkste technische parameters

Uiterlijk en dimensie

Hoe te bestellen of kopen

1. Basisaankoopinformatie:Geef het volledige type Ring-hoofdunits of schakelapparatuur, het aantal en de verwachte leverdatum op.

2.Welke tekeningen tijdens onze technische communicatie:

Vóór de aanbieding moeten de volgende tekeningen gezamenlijk worden ingediend:

Enkellijnsschema van het primaire systeem,

Schematisch diagram van de secundaire (stuur)circuits, en

Lay-outdiagram dat de opstelling van de schakelapparatuur toont.

3. Elektrische specificaties en componentspecificaties – Vermeld duidelijk de nominale stroom van de hoofdrail, evenals het type en de classificatie van elk onderdeel (bijvoorbeeld stroomonderbrekers, belastingsschakelaars, zekeringen, stroomtransformatoren, enz.) dat in de schakelapparatuur moet worden geïnstalleerd.

4.Speciale vereisten – Eventuele aanvullende technische of niet-standaard vereisten (bijvoorbeeld speciale coatings, verschillende beschermingsgraden, specifieke accessoires of omgevingsomstandigheden) moeten expliciet worden beschreven.
