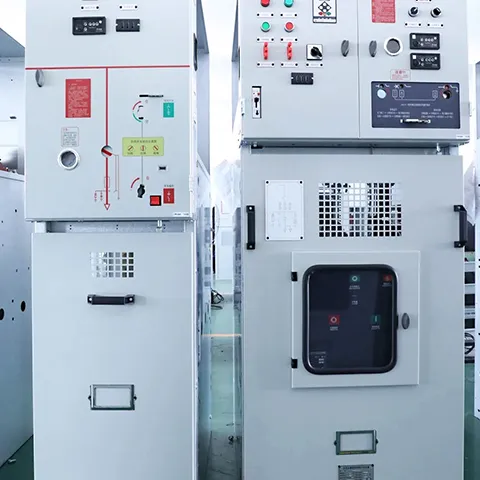

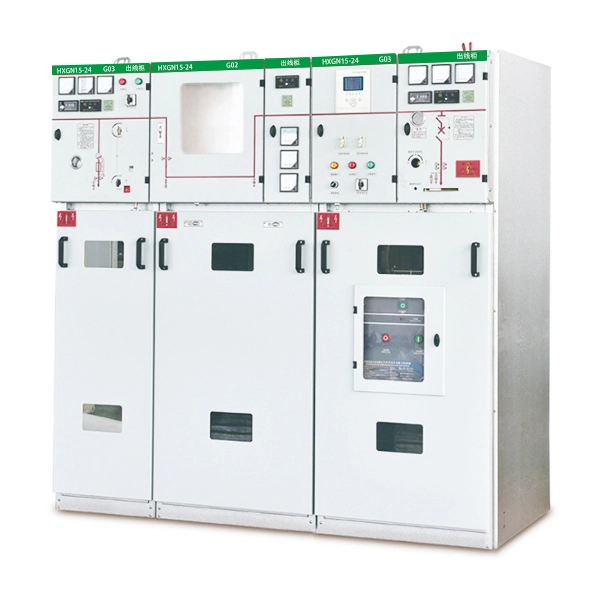

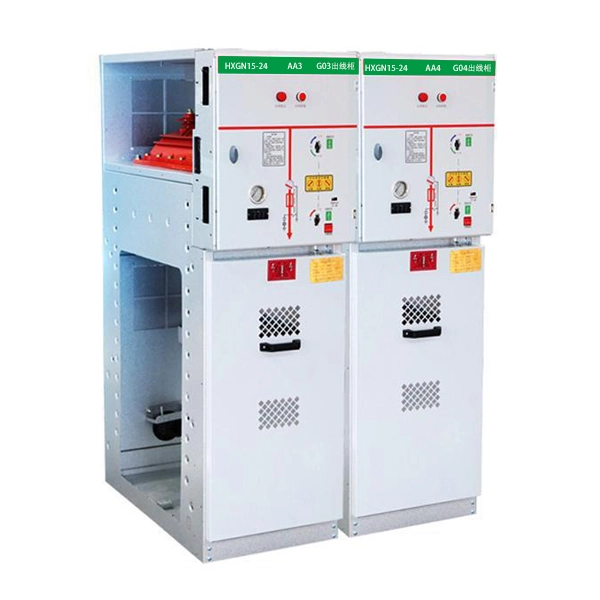

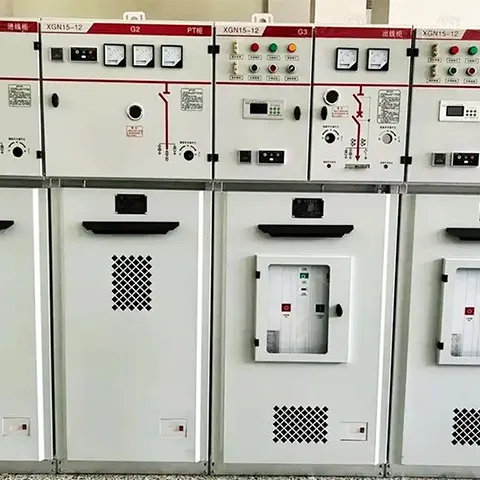

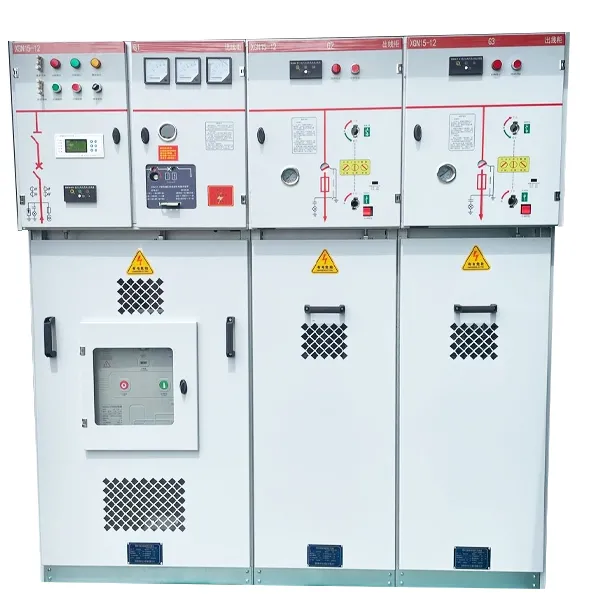

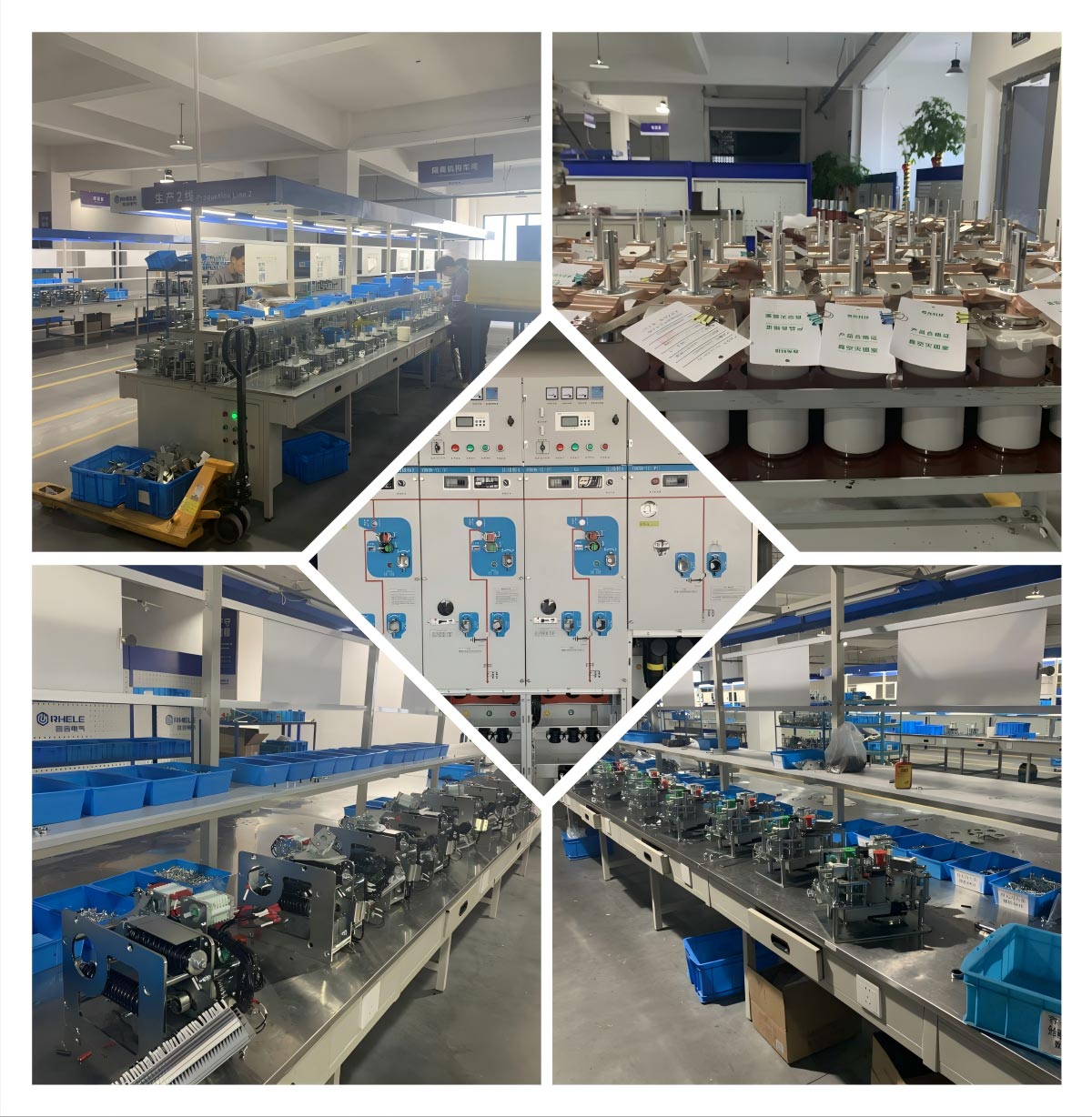

22KV middenspanningsring-hoofdunit RMU-paneel

De Ring-hoofdeenheid is een van de kernproducten vervaardigd door Cotenele. We kunnen de RMU's leveren met een spanning van 3,6 kv tot 40,5 kv. Het XGN15-24-serie 22KV middenspanningsring-hoofdeenheid RMU-paneel is ontworpen voor driefasige AC 50 Hz stroomdistributiesystemen met een nominale spanning van 24 kV. De gehele kast van de ringhoofdunit is voorzien van luchtisolatie voor het railsysteem. De XGN15-24 RMU is ontwikkeld voor moderne distributienetwerken en is een compacte, uitbreidbare en schaalbare, met metaal omsloten schakeloplossing die geschikt is voor distributieautomatiseringstoepassingen. Het product voldoet volledig aan de IEC 62271-200-normen en voldoet aan de eisen van stedelijke elektriciteitsnetrenovatie en industriële stroomdistributieprojecten.

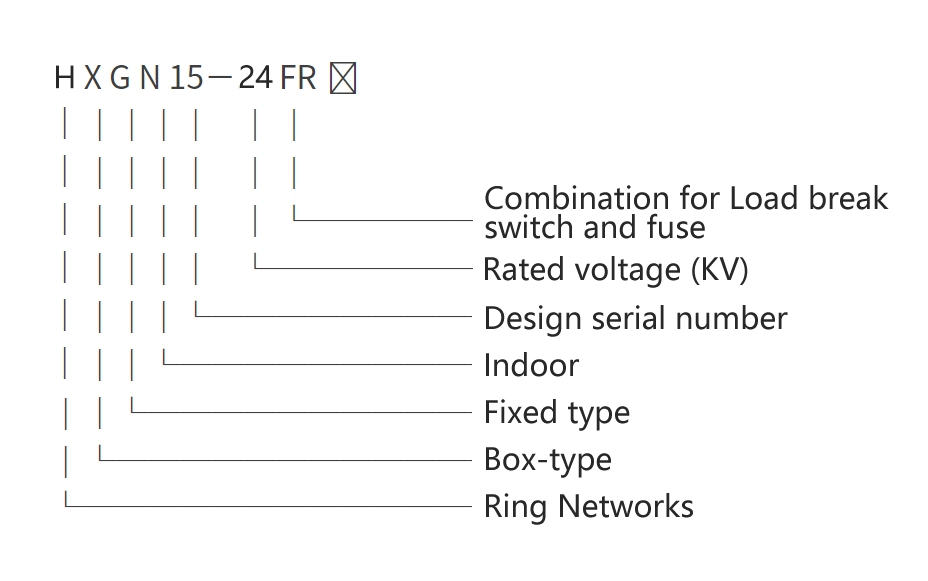

Model en betekenissen

Arbeidsomstandigheden

1. Omgevingstemperatuurbereik:De bovengrens is +40 °C en de ondergrens is –25 °C. De gemiddelde temperatuur gemeten over een periode van 24 uur mag niet hoger zijn dan +35 °C.

2. Relatieve vochtigheid:De dagelijkse gemiddelde relatieve vochtigheid bedraagt ​​niet meer dan 95% en de maandelijkse gemiddelde relatieve vochtigheid blijft onder de 90%.

3. Hoogte:De hoogte mag niet meer dan 1 000 m boven zeeniveau bedragen.

4. Airconditioning:De omringende lucht is vrij van aanzienlijke verontreiniging door stof, rook, corrosieve of ontvlambare gassen, stoom of zoutnevel.

5. Trillingen en seismische omstandigheden:Externe trillingen of grondbewegingen zijn verwaarloosbaar en hebben geen meetbare invloed op het materieel.

Technische parameters

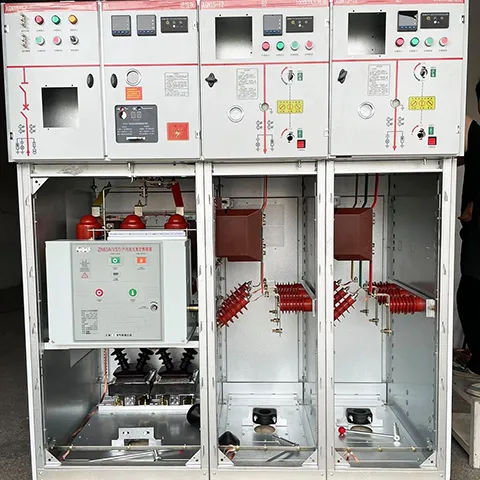

Productstructuur van de XGN15-24

Het XGN15-24 22KV middenspanningsring-hoofdunit-RMU-paneel bestaat uit vier functionele hoofdcompartimenten, waarbij elk compartiment verschillende rollen binnen de schakelapparatuur heeft:

1. Railcompartiment

Het railcompartiment bevindt zich in het bovenste gedeelte van de ringhoofdeenheid. De hoofdrails zijn met elkaar verbonden en lopen door het gehele lichaam van de ringhoofdeenheid. De belangrijkste rol van dit compartiment is het efficiënt verzamelen en distribueren van energie over meerdere onderling verbonden eenheden.

2. Laadschakelaarcompartiment (hoofdschakelaarcompartiment)

In dit compartiment worden meestal lastscheidingsschakelaars (zoals FLN36-24 of FLN56) geïnstalleerd als hoofdschakelapparaat. De schaal van de lastscheidingsschakelaar is gegoten uit epoxyhars en gevuld met zwavelhexafluoridegas als isolatiemedium. Er zit een observatievenster op de schaal. Daarnaast kan het compartiment, afhankelijk van de wensen van de klant, ook worden uitgerust met een zwavelhexafluoride gasdichtheidsmeter of een gasdichtheidsmeter met alarmcontacten.

3. Kabelcompartiment

Kabelcompartimenten hebben doorgaans voldoende ruimte voor het eenvoudig aansluiten van kabels. Zowel enkeladerige als drieaderige kabels kunnen worden aangesloten via eenvoudige, niet-afgeschermde kabelaansluitingen. Andere componenten zoals bliksemafleiders, stroomtransformatoren en aardingsschakelaars kunnen ook in dit compartiment worden geïnstalleerd. Er zijn observatievensters en veiligheidsvergrendelingen op de compartimentdeur, terwijl de bodemplaat een afdichtingsdeksel, kabelklemmen van de juiste grootte en steunframes bevat. Voor kabelinstallatie worden de bodemplaat en het voorframe gedemonteerd.

4. Laagspanningsregelcompartiment

Het laagspanningscompartiment heeft zowel de rol van een vergrendelingssysteem als van een bedieningspaneel. Er zit een veerbedieningsmechanisme met positie-indicator en een mechanische vergrendeling in. Het compartiment kan ook worden uitgerust met hulpcontacten, uitschakelspoelen, nooduitschakelmechanismen, capacitieve live-displays, sleutelsloten en elektrische bedieningsapparaten. Indien nodig kan het gehele laagspanningscompartiment worden vervangen. Dit modulariseringsontwerp kan de bruikbaarheid vergroten.

5. In elkaar grijpende mechanismen

Het laagspanningscompartiment is uitgerust met een mechanisch vergrendelingssysteem met vijf standen om een ​​onjuiste bedieningsvolgorde te voorkomen. Dit uitgebreide, in elkaar grijpende ontwerp garandeert de bedrijfsveiligheid.

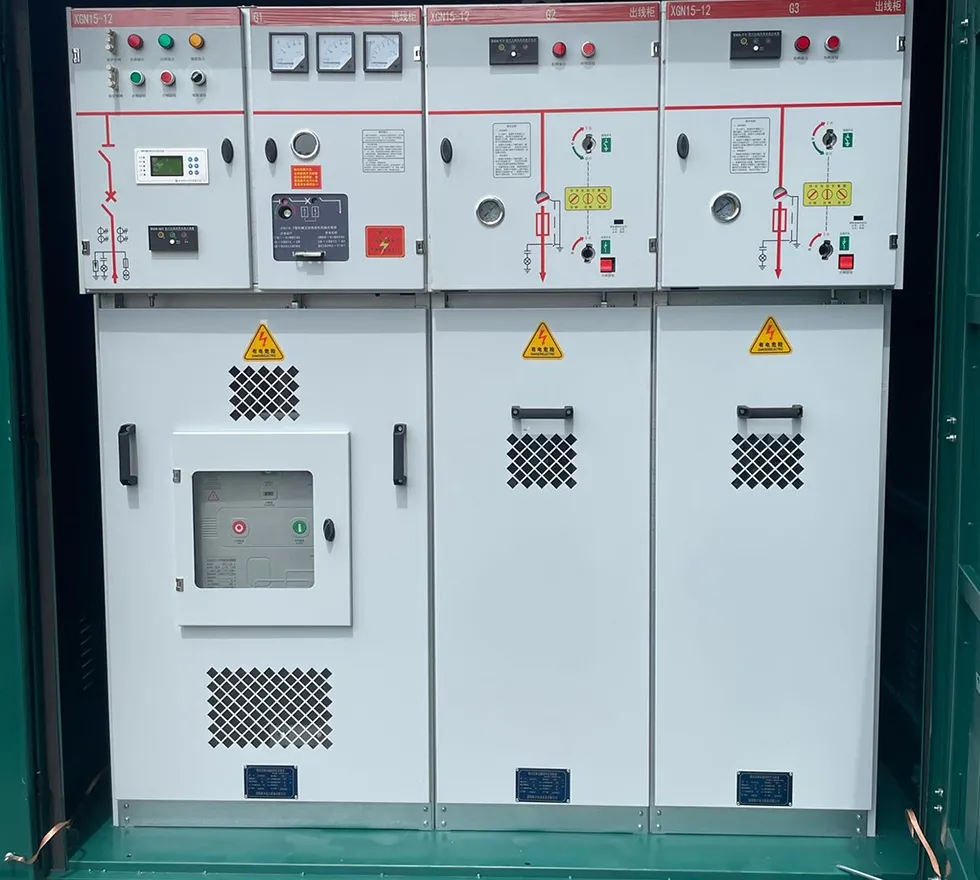

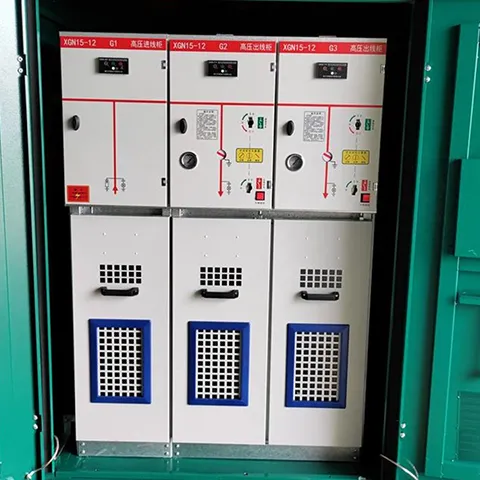

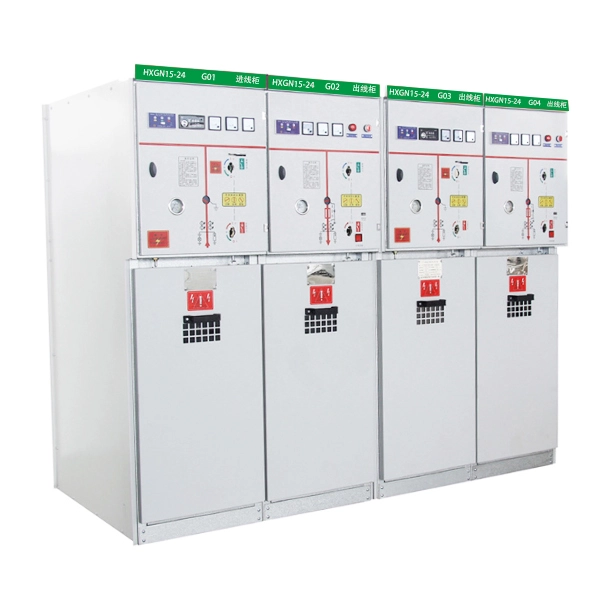

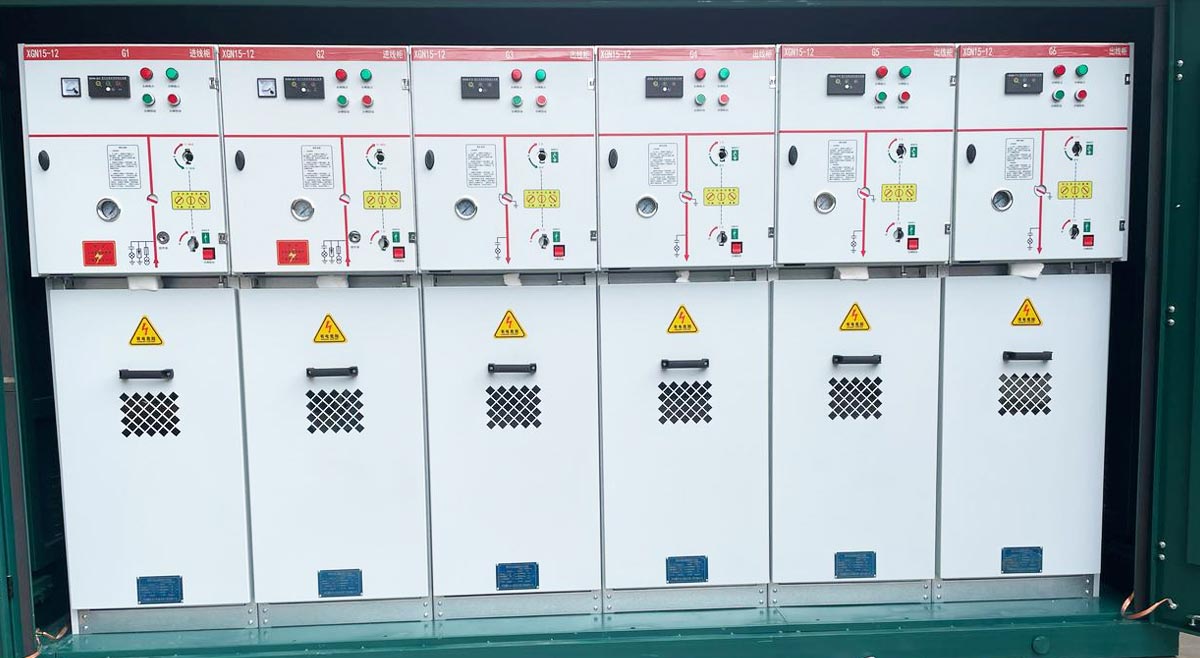

Producten toont
