24KV SF6 Gratis milieuvriendelijke schakelapparatuur

Om gelijke tred te houden met de ontwikkelingstrend van de energiesector, zet Cotenele zich al vele jaren in voor het onderzoek en de ontwikkeling van 24KV SF6-vrije, milieuvriendelijke schakelapparatuur. Het kerndoel is het verminderen of volledig vervangen van zwavelhexafluoride (SF₆) gas, dat veel wordt gebruikt in traditionele schakelapparatuur. Conventionele middenspanningsdistributiesystemen maken veelvuldig gebruik van SF₆-gasgeïsoleerde ringhoofdeenheden.

Met de steeds strengere mondiale controles op de uitstoot van broeikasgassen en de introductie van China’s ‘koolstofpiek en koolstofneutraliteit’-doelstellingen, is het bevorderen van de ontwikkeling en adoptie van milieuvriendelijke schakelapparatuur echter een onvermijdelijke keuze geworden voor de energiesector. Milieuvriendelijke schakelapparatuur, als apparatuur die “weinig of geen milieubelastende media gebruikt, een lage impact heeft op het milieu gedurende de gehele levenscyclus en over aanpassingsvermogen aan het milieu beschikt”, wordt geleidelijk het mainstream product op het gebied van distributie. Momenteel blijft de marktvraag naar milieuvriendelijke schakelapparatuur groeien en komen er voortdurend technologische innovaties bij.

Wat is milieuvriendelijk gasgeïsoleerd schakelmateriaal:

Een milieuvriendelijke gasgeïsoleerde, met metaal omsloten schakelinrichting verwijst naar een “met metaal omsloten schakelinrichting die gebruik maakt van milieuvriendelijk gas als hoofdisolatie, vacuümonderbreking, alle hoogspanningsvoerende delen (behalve inkomende/uitgaande apparaten) omsluit in een metalen tank met een lichte positieve druk (≤0,04 MPa), een kleine hoeveelheid vaste isolatiematerialen als ondersteuning gebruikt, een bedrijfscontinuïteit heeft die niet lager is dan LCS2A, en in staat is om normaal gesproken de nominale kortsluitfoutstroom te onderbreken onder nuldrukomstandigheden.” Milieuvriendelijke, gasgeïsoleerde schakelapparatuur maakt gebruik van niet-SF₆-gassen (waaronder droge lucht, stikstof en SF₆-mengsels) als isolatiemedium, gecombineerd met vacuümonderbrekingstechnologie. Het is momenteel het meest gebruikte type milieuvriendelijke schakelapparatuur.

Op basis van de toepassingsfuncties kunnen milieuvriendelijke gasgeïsoleerde, met metaal omsloten schakelapparatuur worden onderverdeeld in ringhoofdeenheden (RMU) en schakelapparatuur (gasgeïsoleerde schakelapparatuur, C-GIS).

Belangrijkste isolatiemedia:

1. Droge lucht: N₂ en droge lucht kunnen worden gebruikt als isolatiemedia in middenspanningsschakelaars tot 12 kV tot 40,5 kV. Wanneer de druk van droge lucht wordt verhoogd tot ongeveer drie keer die van SF₆-isolatie, kan aan de isolatie-eisen worden voldaan.

2. Stikstof (N₂): Zuivere N₂ is een van de meest milieuvriendelijke isolatiemedia en wordt veel gebruikt in 12 kV milieuvriendelijke gasgeïsoleerde schakelapparatuur.

3. Andere milieuvriendelijke gassen: Deze omvatten 80% N₂/20% O₂-mengsels, CO₂, C₃, C₅, enz., waarvan sommige al commerciële toepassingen hebben gekend.

4. Wat de constructie betreft, is de milieuvriendelijke, gasgeïsoleerde gastank voor schakelapparatuur gelast uit dunne metalen platen, wat een eenvoudig productieproces biedt dat de consistentie, stabiliteit en operationele betrouwbaarheid van de productkwaliteit garandeert tijdens massaproductie, wat de reguliere aanpak in China is.

Bouw van milieuvriendelijke, gasgeïsoleerde schakelapparatuur

Milieuvriendelijke, gasgeïsoleerde schakelapparatuur heeft een modulair ontwerp.

De binnencompartimenten van het milieuvriendelijke gasgeïsoleerde schakelmateriaal omvatten hoofdzakelijk de volgende onderdelen:

1. Met gas gevuld compartiment (gastank)

Het met gas gevulde compartiment is het kernonderdeel van milieuvriendelijke, gasgeïsoleerde schakelapparatuur. Het is gemaakt van nauwkeurig gelaste roestvrijstalen platen en inwendig gevuld met milieuvriendelijke gassen zoals droge lucht of stikstof. De primaire onder spanning staande delen (hoofdrail) en het schakelaarlichaam zijn afgedicht in de gastank. Het beschermingsniveau van deze gastank kan IP67 bereiken en het interieur wordt niet beïnvloed door externe omgevingsomstandigheden, met waterdichte en anticondensatiemogelijkheden op korte termijn. De gastank maakt gebruik van een lichte positieve druk (≤0,04 MPa) gasisolatie, waardoor de kans op gaslekkage wordt verkleind. Zelfs als er een lekfout in de gastank optreedt, kan er bij een manometerdruk van nul voldoende isolatiesterkte worden gehandhaafd zonder de normale werking te beïnvloeden.

2. Laagspanningscompartiment (instrumentencompartiment)

Het laagspanningscompartiment bevindt zich aan de boven- of voorkant van de kast en wordt gebruikt om secundaire apparatuur te installeren, zoals microcomputerbeveiligingsapparatuur, intelligente controllers en meetinstrumenten. Het instrumentencompartiment kan worden uitgerust met microcomputerbescherming en andere instrumenten, en kan functies op vier afstanden realiseren (meting op afstand, signalering op afstand, bediening op afstand, aanpassing op afstand), waardoor automatiserings- en intelligentiemogelijkheden worden geboden.

3. Kabelcompartiment

Het kabelcompartiment bevindt zich aan de onderkant van de kast en wordt gebruikt voor het aansluiten van inkomende en uitgaande kabels. Er kan ook apparatuur in worden ondergebracht, zoals overspanningsafleiders en spanningstransformatoren. De inkomende en uitgaande verbindingen maken gebruik van plug-in kabelverbindingen die volledig geïsoleerd en afgeschermd zijn, waardoor de bedrijfsveiligheid wordt gewaarborgd.

Bedieningsmechanismecompartiment

In het bedieningsmechanismecompartiment worden de veerbedieningsmechanismen voor de scheider en de hoofdschakelaar geïnstalleerd, waardoor zowel handmatige als elektrische bediening mogelijk is. Het mechanisme is geïntegreerd met de schakelaar om vergrendeling te bereiken. Het bedieningsmechanisme bestaat uit minder onderdelen, waardoor er minder transmissieverbindingen zijn en de betrouwbaarheid toeneemt.

4. Hoofdcomponenten

Belangrijke interne componenten zijn onder meer de vacuümstroomonderbreker, scheider, aardingsschakelaar, hoofdrail, overspanningsafleider, enz. Deze worden als functionele eenheden in de afgesloten gastank geplaatst om elk met gas gevuld compartiment te vormen.

Toepassingsscenario's

1. Stedelijke distributienetwerken

Milieuvriendelijke schakelapparatuur wordt het meest gebruikt in stedelijke distributienetwerken. Vergeleken met traditionele middenspanningsschakelaars heeft milieuvriendelijke, gasgeïsoleerde schakelapparatuur een kleine voetafdruk, hoge veiligheidsprestaties en een sterke weerstand tegen zware omstandigheden, wat het grote voordelen oplevert in stedelijke gebieden met schaarse landvoorraden. Milieuvriendelijke gasgeïsoleerde schakelapparatuur wordt veel gebruikt in stedelijke woonwijken, commerciële gebieden en onderstations.

2. Sector hernieuwbare energie

Milieuvriendelijke schakelapparatuur ervaart de snelst groeiende vraag in de duurzame energiesector. De netaansluiting van wind- en fotovoltaïsche energiecentrales heeft vaak te maken met spanningsschommelingen. Milieuvriendelijke, gasgeïsoleerde ringhoofdunits en C-GIS kunnen precies voldoen aan de betrouwbare distributiebehoeften van grootschalige duurzame energiebasisnetwerkverbindingen. Belangrijkste toepassingen zijn onder meer:

Offshore windenergie, onshore wind/PV en energieopslagsystemen.

3. Datacenters

Datacenters stellen extreem hoge eisen aan de betrouwbaarheid van de stroomvoorziening en de bescherming van het groene milieu. Milieuvriendelijke schakelapparatuur kan voldoen aan de dubbele eisen van een zeer betrouwbare stroomverdeling en een koolstofarme werking.

4. Transportinfrastructuur

Milieuvriendelijke schakelapparatuur wordt veel gebruikt in transportinfrastructuur zoals metro's, hogesnelheidslijnen, luchthavens, snelwegen enz.

5. Toepassingen in extreme omgevingen

Milieuvriendelijke, gasgeïsoleerde schakelapparatuur is met name geschikt voor gebieden met zware bedrijfsomstandigheden, zoals kustgebieden, vochtige gebieden, hoge temperaturen, ernstige kou, grote hoogte, chemisch corrosief gas of zwaar vervuilde gebieden.

Milieuvriendelijke gasgeïsoleerde schakelapparatuur VS SF₆gasgeïsoleerde schakelapparatuur

Hieronder vindt u een uitgebreide vergelijking van SF₆ gasgeïsoleerde schakelapparatuur (SF₆ GIS) en milieuvriendelijke gasgeïsoleerde schakelapparatuur (milieuvriendelijke GIS). Deze twee technische routes zijn de belangrijkste opties in middenspanningsdistributie, elk met aanzienlijke verschillen in isolatiemedium, constructie, voordelen en beperkingen.

Waarom kiezen voor de milieuvriendelijke schakelapparatuur van Contenele 24KV?

De milieuvriendelijke schakelapparatuur van Conteneles is de ideale distributiekeuze voor het bereiken van CO2-neutraliteitsdoelen:

• Milieuvriendelijk leiderschap: maakt gebruik van stikstof (N₂) of droge lucht in plaats van SF₆, zonder uitstoot van broeikasgassen. Erkend als een “typisch geval van groene technologie-innovatie voor 2024”.
• Veilig en betrouwbaar: beschermingsgraad IP67, normale werking bij nuldruk, mechanische levensduur tot 11.000 schakelingen en bestand tegen een spanning van 42 kV bij nuldruk.
• Hoge capaciteit en compact: slechts 600 mm breed, met een maximale voedingsstroom tot 3.150 A, waardoor gemakkelijk kan worden voldaan aan de distributiebehoeften van hoge stromen
• Intelligent en onderhoudsvrij: de werking is gebaseerd op een intelligent platform en biedt betrouwbare kwaliteit, veiligheid, betrouwbaarheid en levenslange onderhoudsvrij.
• Brede toepassing: Behoort tot de top voor 35 kV milieuvriendelijke, gasgeïsoleerde hogedrukschakelapparatuur, met een winstpercentage van 18% in projecten van SPIC en Huaneng, en een jaarlijkse productiecapaciteit van 10.000 eenheden om de levering volledig te garanderen.

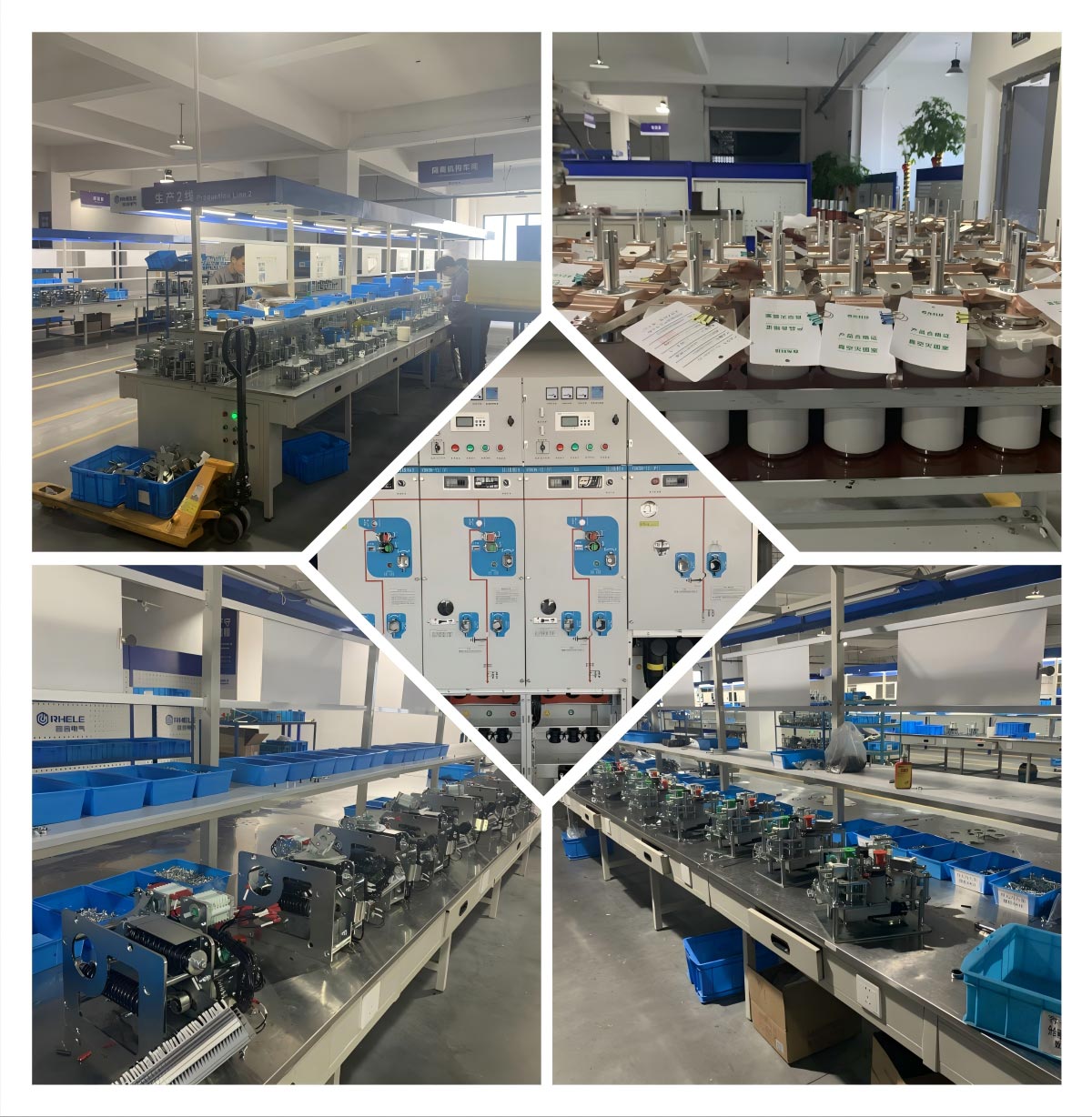

Productie workshop

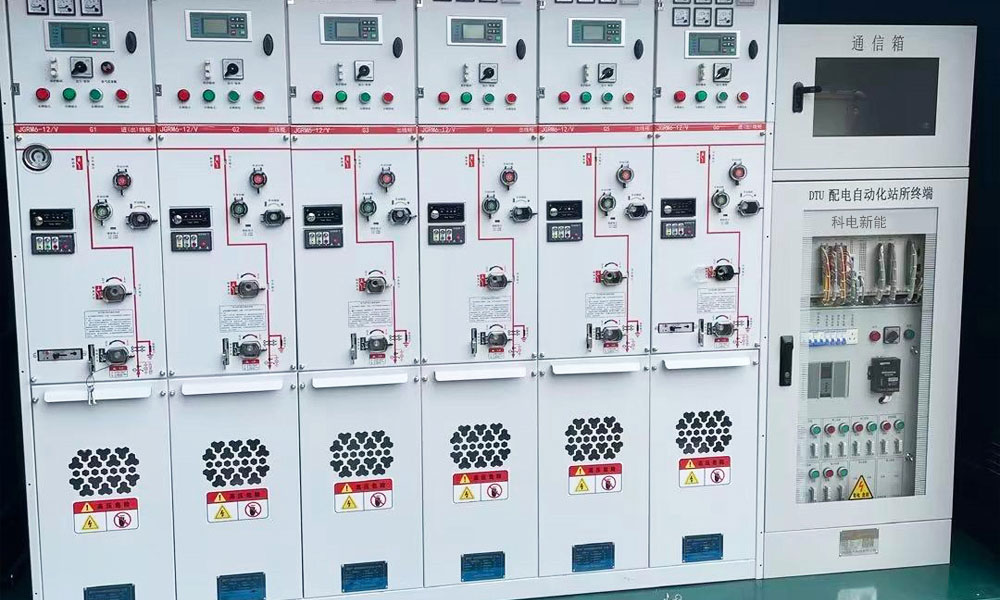

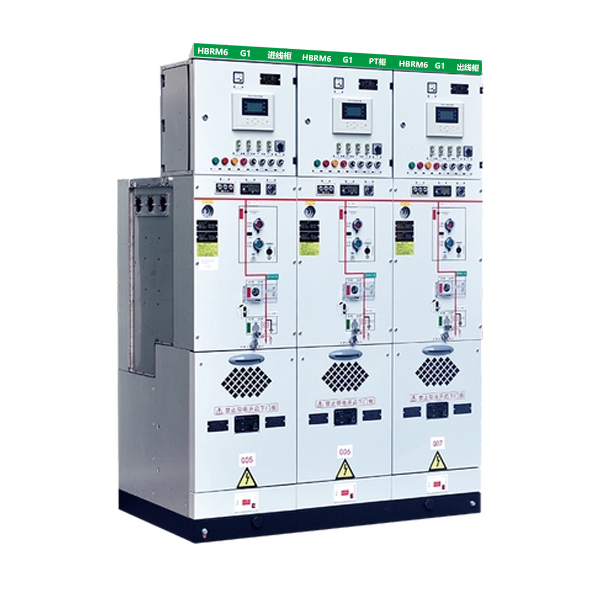

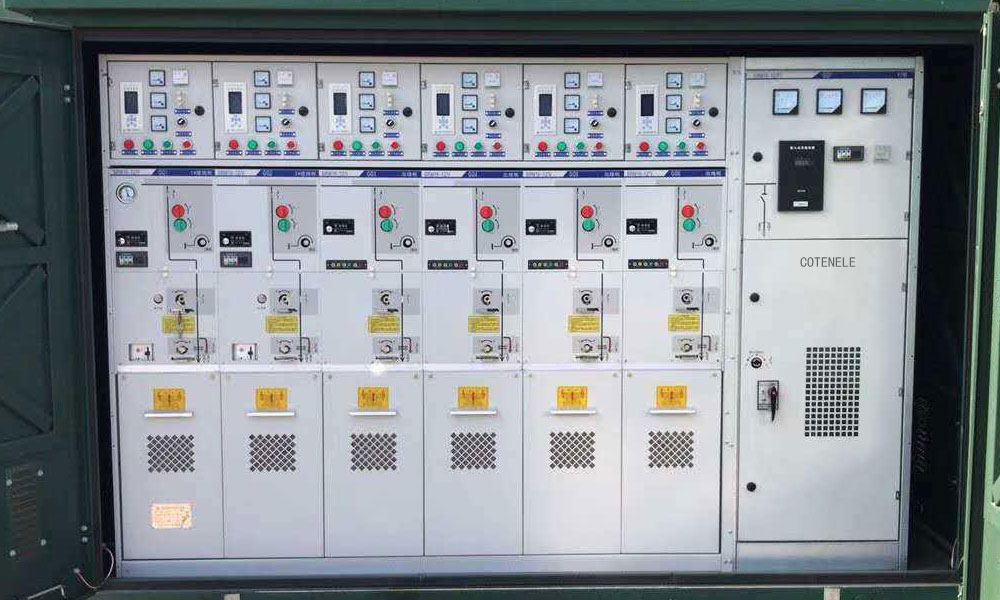

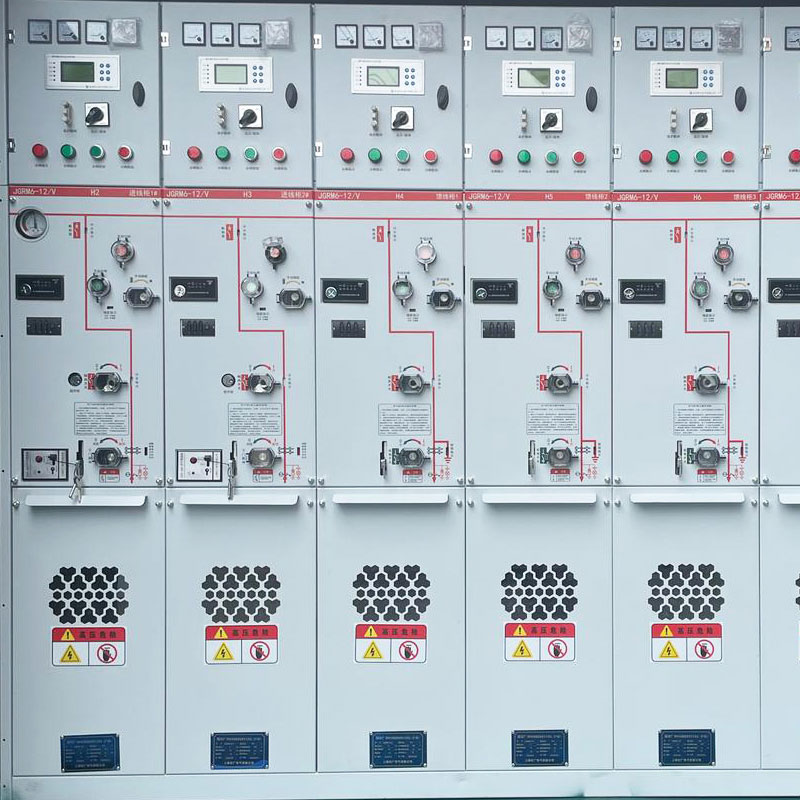

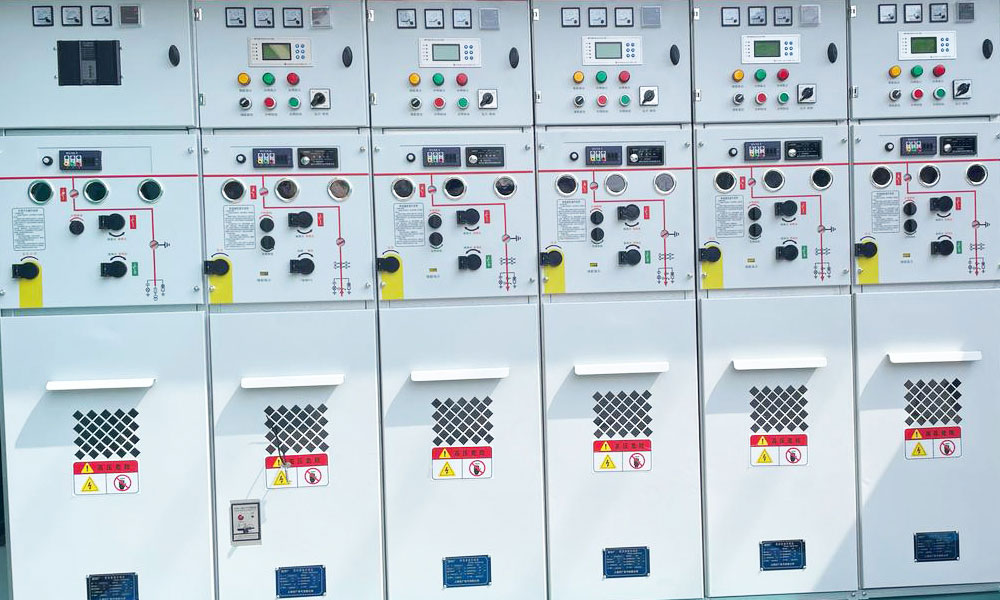

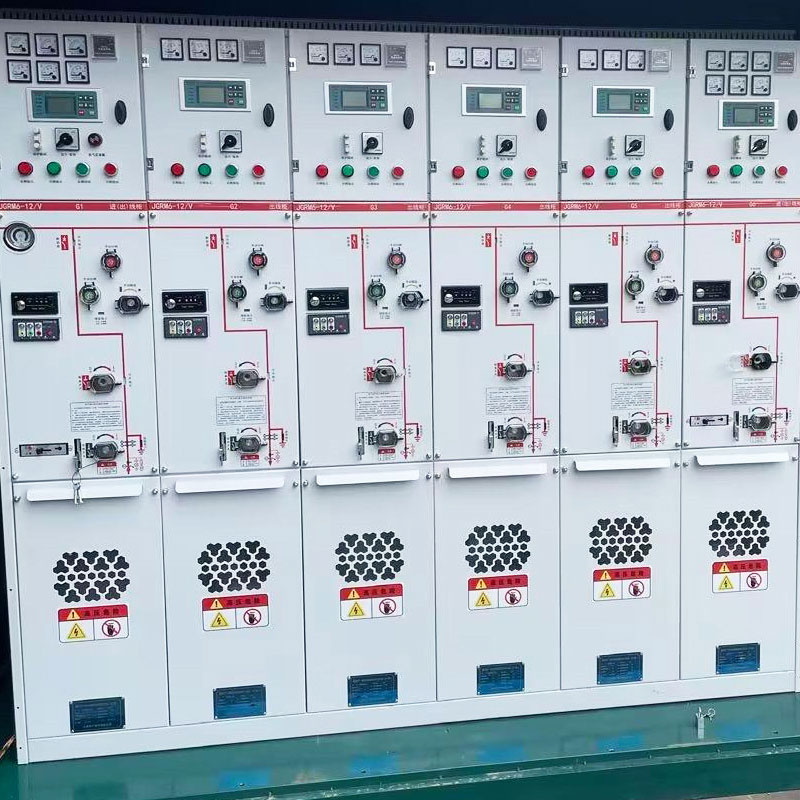

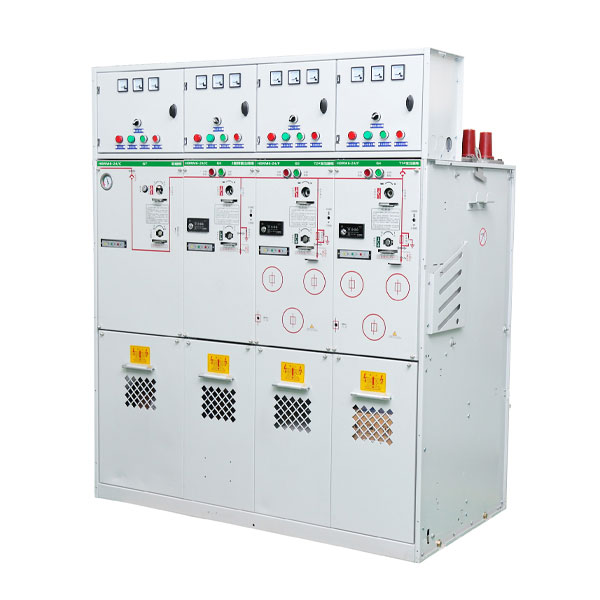

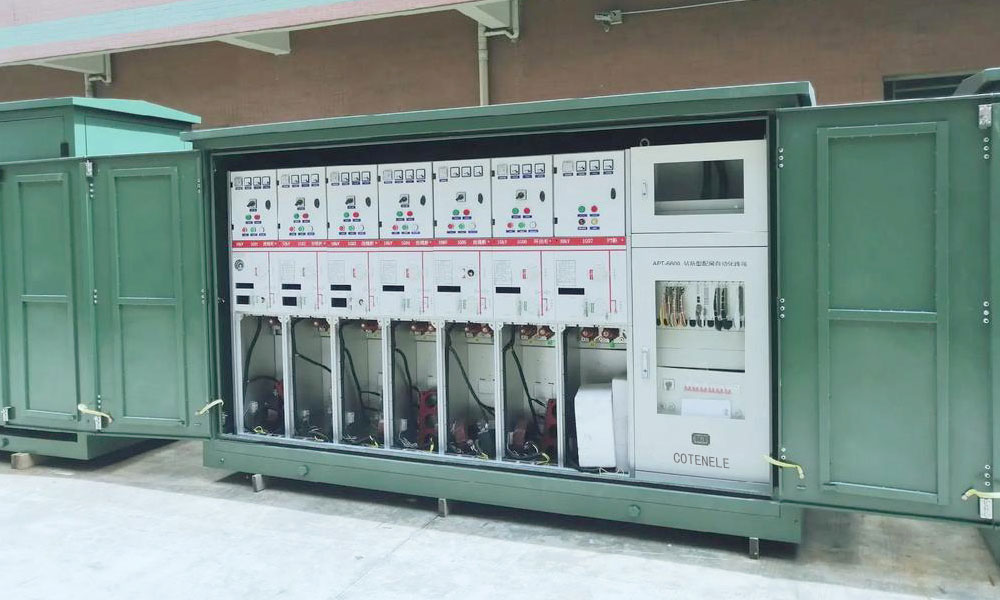

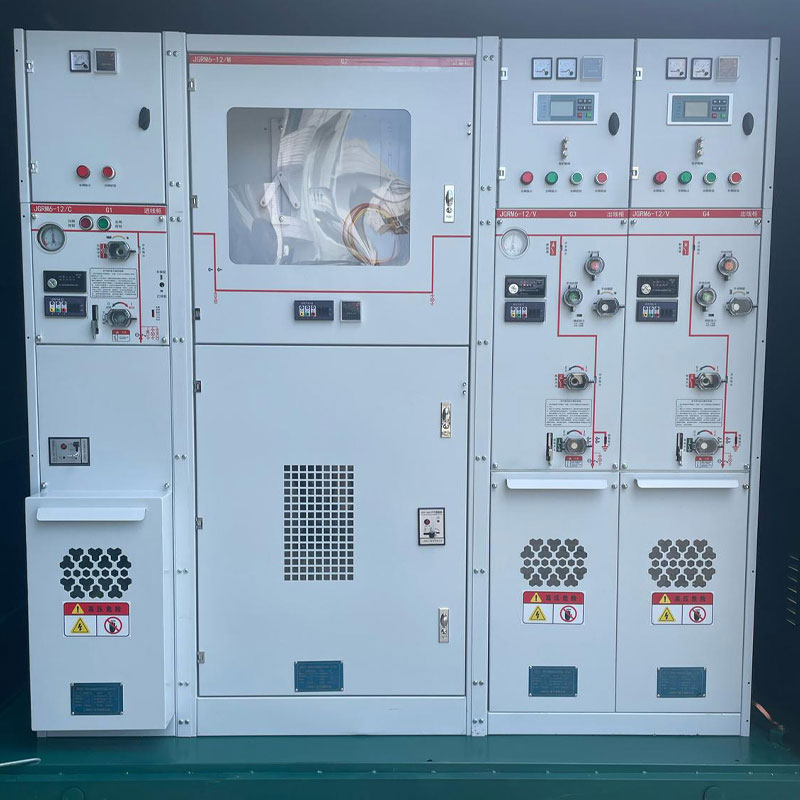

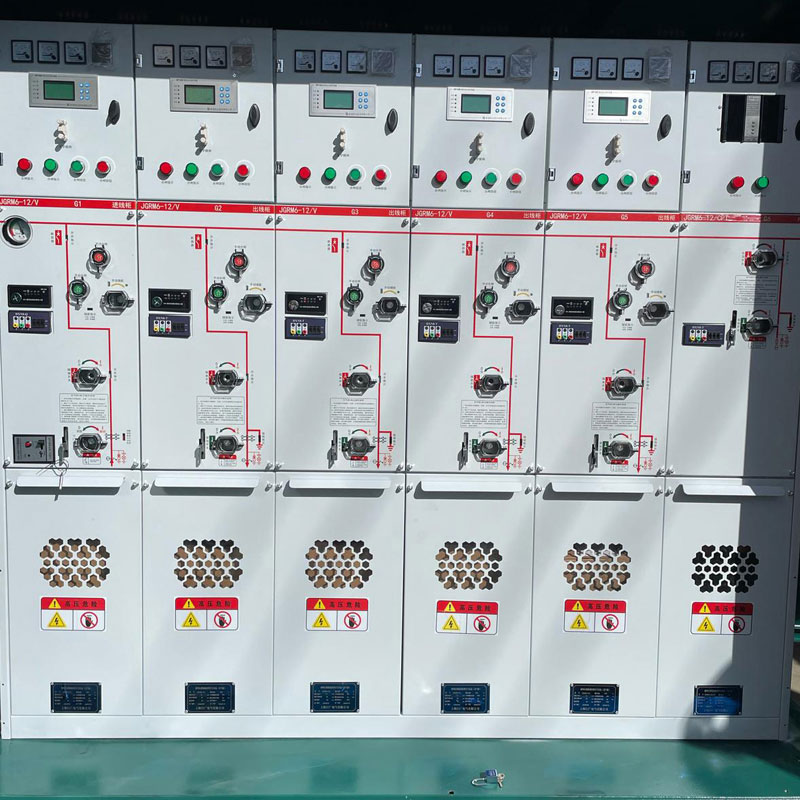

Product toont:
