11KV RMU middenspanningsringhoofdunit MV-schakelapparatuur

Als een van de bekende exporteurs in China heeft Cotenele klanten in het Midden-Oosten, Afrika en Europa lange tijd voorzien van stabiele kwaliteit, veilige en betrouwbare ringhoofdproducten.

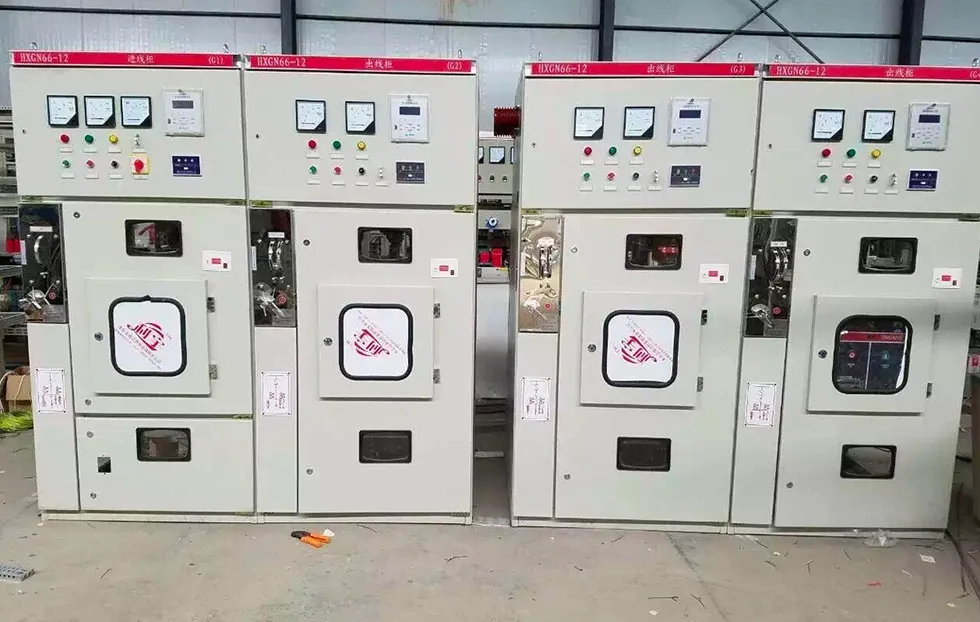

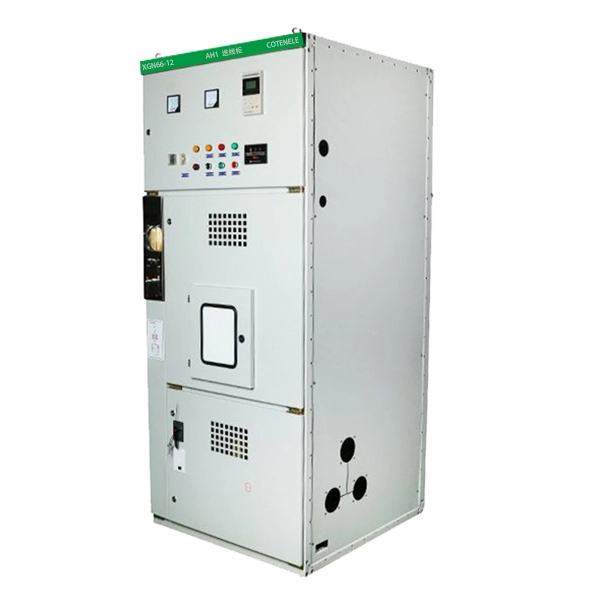

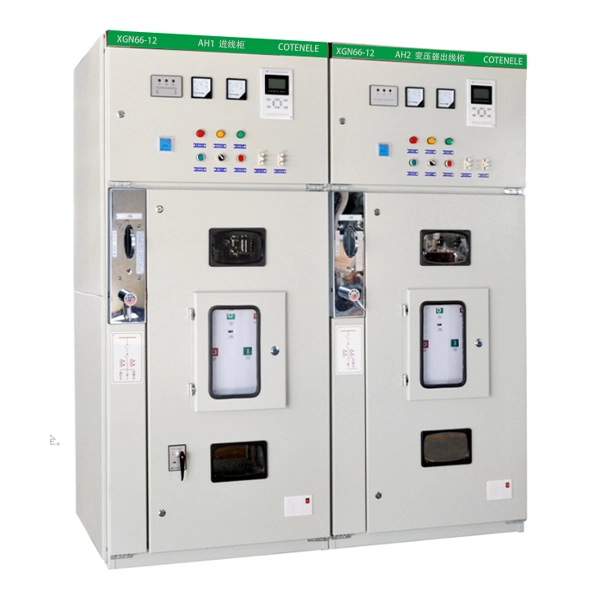

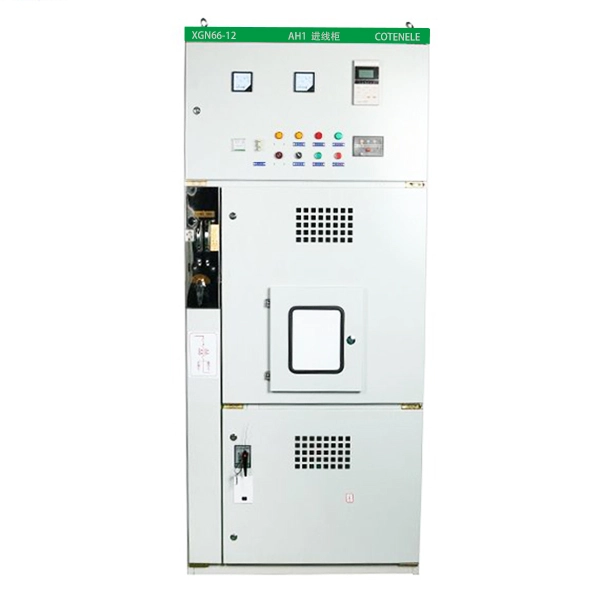

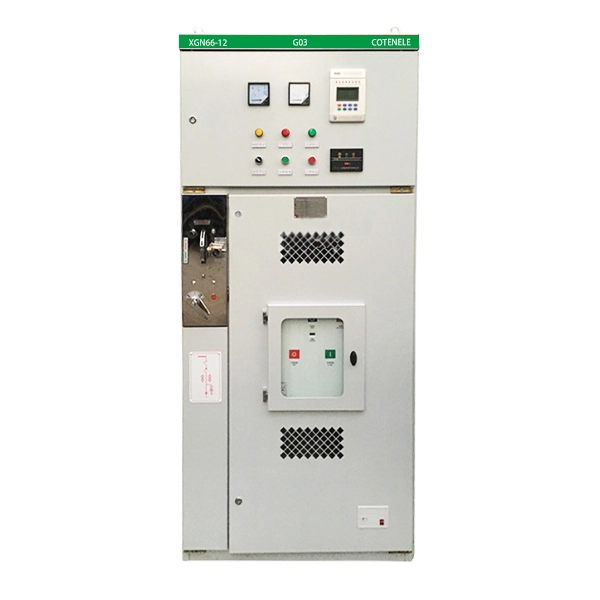

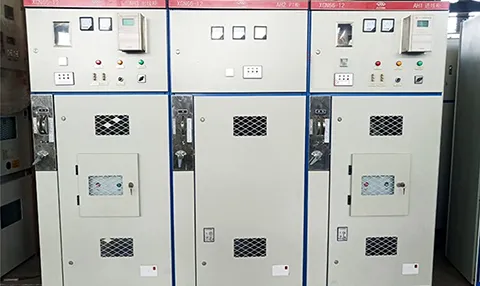

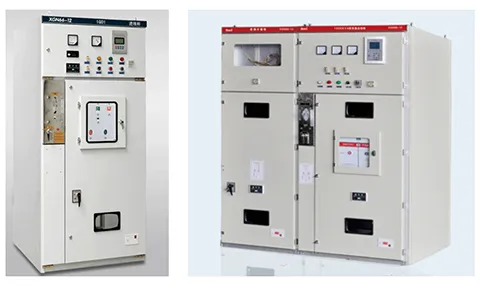

De XGN66-serie 11KV RMU middenspanningsringhoofdunit MV-schakelapparatuur is een vast AC-metaalomsloten schakelapparaat voor binnen, geschikt voor 3,6-40,5 kV, dat op grote schaal wordt toegepast in onderstations, industriële installaties, hoge gebouwen, woongemeenschappen en op pad gemonteerde transformatoren.

De belangrijkste kenmerken zijn onder meer een compacte voetafdruk (ongeveer 50% kleiner dan conventionele ontwerpen), een robuuste, metalen constructie met gescheiden compartimenten, mechanische vijf-preventie-vergrendelingen en kabeltoegang aan de voorkant voor eenvoudige installatie en onderhoud.

De apparatuur voldoet aan de GB3906-, DL/T 404- en IEC 62271-200-normen.

Wat zijn de structuur- en kernvoordelen van XGN66 RMU?

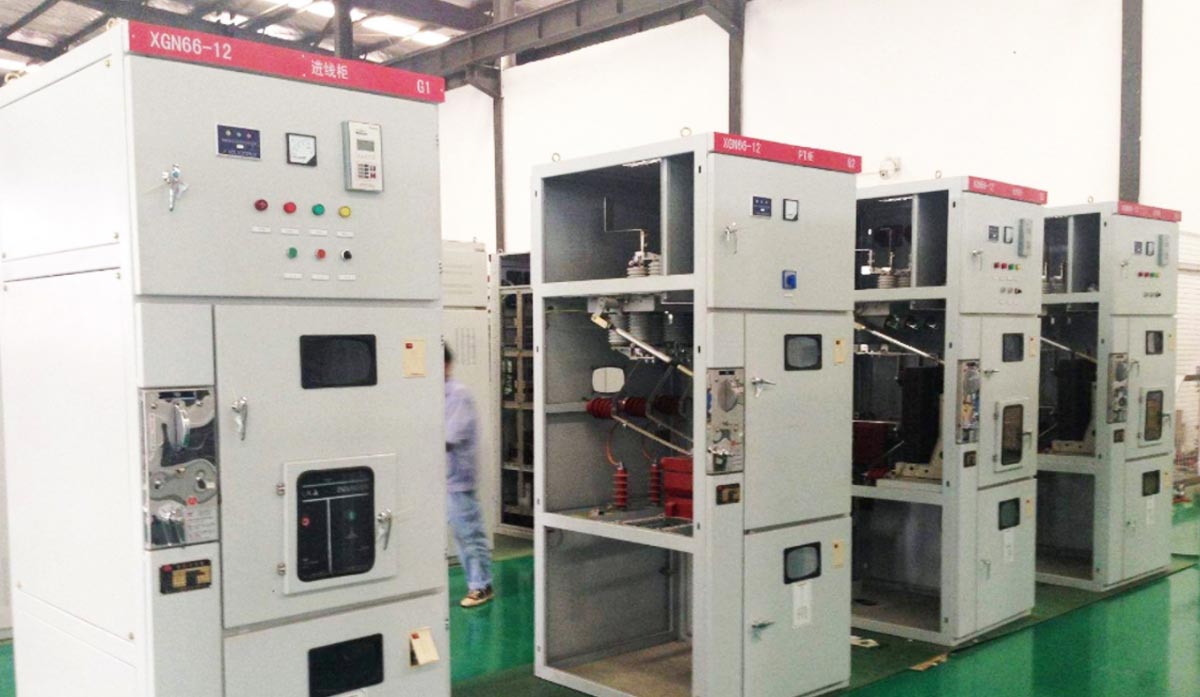

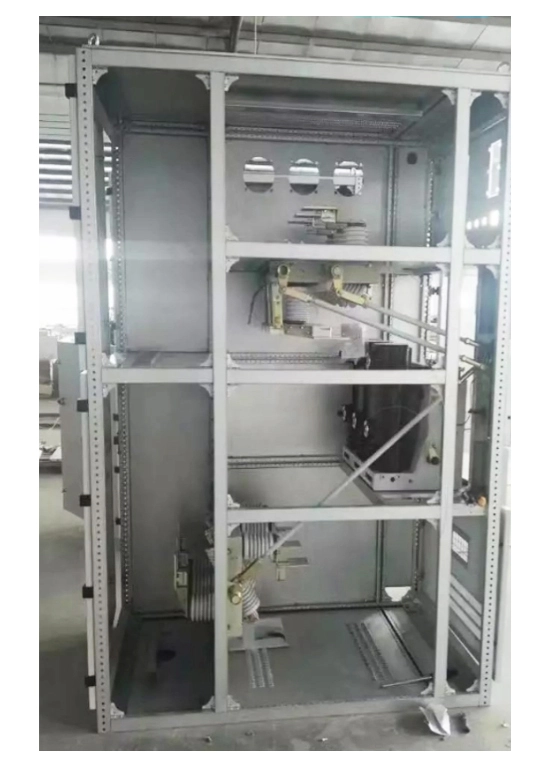

De XGN66-serie 11KV RMU middenspanningsringhoofdeenheid MV-schakelapparatuur heeft een met metaal omsloten doosachtige structuur. Het interieur wordt doorgaans door stalen platen opgedeeld in onafhankelijke compartimenten, zoals het stroomonderbrekercompartiment, het railcompartiment, het kabelcompartiment en het instrumentencompartiment. Deze structuur verbetert de algehele veiligheid.

De belangrijkste voordelen van de RMU's zijn onder meer:

1. Compact formaat, ruimtebesparend: de ringhoofdeenheid heeft een compacter volume dan gewone met metaal beklede schakelapparatuur zoals KYN28 en KYN61, omdat hij slechts ongeveer 50% van zijn grootte bedraagt, waardoor het vloeroppervlak dat nodig is voor onderstations effectief kan worden verminderd.
2. Robuuste structuur, betrouwbare prestaties: De ringhoofdeenheid heeft een behuizing met hoge mechanische sterkte, gelast met hoogwaardig hoekstaal of samengesteld uit met aluzink gecoate stalen platen. Alle bedieningen van de ringhoofdeenheden zijn uitgerust met mechanische vergrendelingen met “vijf-preventie”-functies, die de operationele veiligheid garanderen.
3. Eenvoudig onderhoud, veilige bediening: De belangrijkste componenten van de ringhoofdunits bevinden zich in het midden en onderste deel van het paneel, waardoor installatie en inbedrijfstelling worden vergemakkelijkt. Observatievensters op de deuren maken het mogelijk de status van de interne componenten te bekijken. Het schakelkastlichaam is uitgerust met drukontlastingskanalen om het personeel te beschermen in geval van interne fouten.

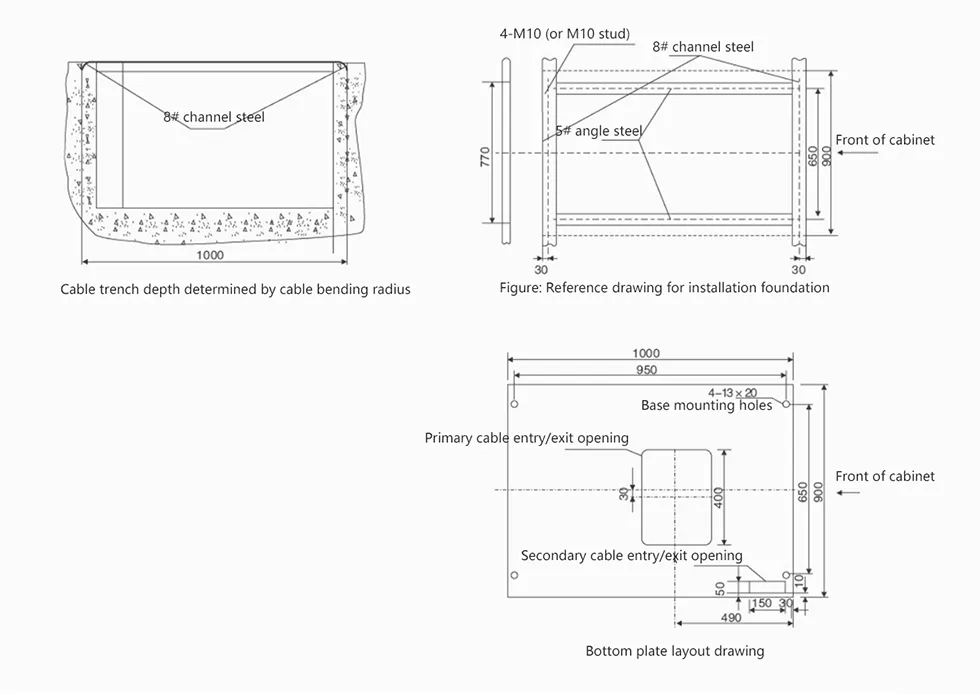

4. Brede toepassing, flexibele configuratie: deze RMU is geschikt voor diverse locaties. De hoofdschakelaar is doorgaans de vacuümvermogenschakelaar ZN63A (VS1-12), maar kan ook worden uitgerust met een lastscheidingsschakelaar. De scheider is vaak de roterende scheider uit de GN30-10-serie. Bovendien worden inkomende en uitgaande kabels vanaf de voorkant van de kast aangesloten voor een gemakkelijke installatie.
