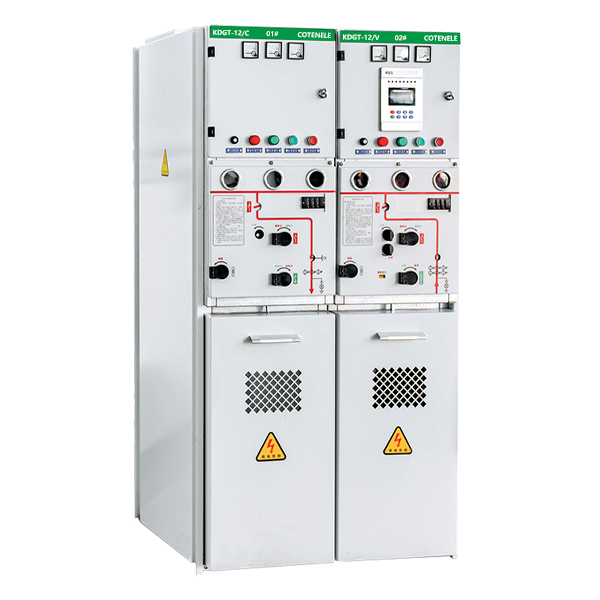

Middenspanning solide geïsoleerde ringhoofdeenheid

Cotenele zet zich al vele jaren in voor innovatie en onderzoek en ontwikkeling van nieuwe producten en technologieën, en Middenspanning Solid Insulated Ring Main Unit is een van onze nieuw ontwikkelde nieuwe producten. Medium Voltage Solid Insulated Ring Main Unit vertegenwoordigt een belangrijke richting in de evolutie van intelligente en geïntegreerde technologie voor middenspanningsschakelapparatuur. Het heeft de kernvoordelen van milieuvriendelijke isolatiematerialen en een betere betrouwbaarheid. Na voortdurend materiaal- en procesuitdagingen te hebben overwonnen, wordt het geleidelijk een ideale keuze in veel belangrijke toepassingsscenario's.

Bekijk meer >> Stuur onderzoek >>

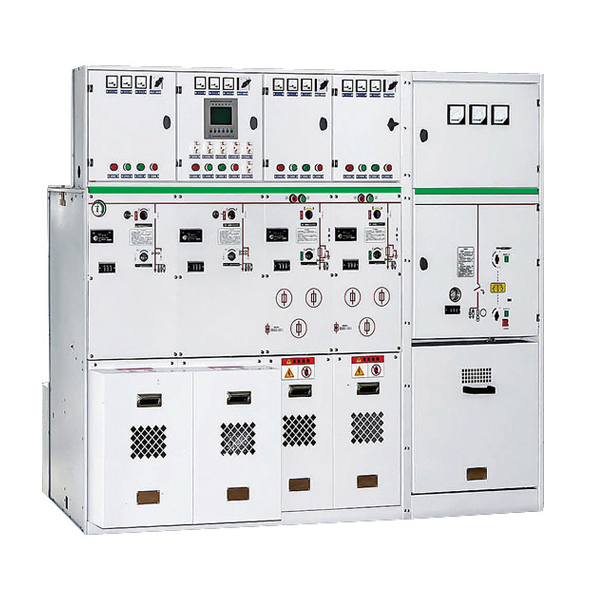

36KV milieuvriendelijke ringhoofdunit

Als belangrijke RMU-fabrikant en exporteur in China levert Cotenele al jaren een groot aantal 36KV milieuvriendelijke ringhoofdunits voor distributiesystemen in Europa en Zuid-Amerika. Deze milieuvriendelijke gasgeïsoleerde ringhoofdunits worden veel gebruikt in stedelijke distributienetwerken, industriële en commerciële toepassingen, de aanleg van transportinfrastructuur en andere terreinen. Het belangrijkste kenmerk van dit soort ringhoofdunits is dat ze geen SF6 bevatten en droge lucht of stikstof als isolatiegas gebruiken, wat gunstig is voor de bescherming van het milieu.

Bekijk meer >> Stuur onderzoek >>

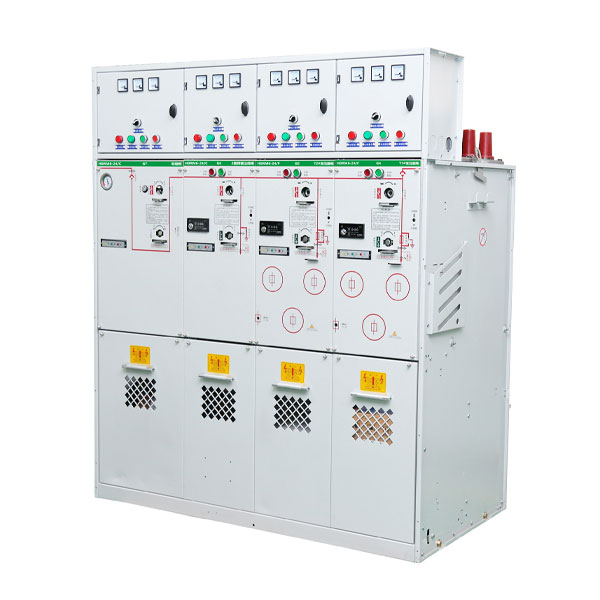

24KV SF6 Gratis milieuvriendelijke schakelapparatuur

Cotenele is een grote fabrikant van 24KV SF6-vrije milieuvriendelijke schakelapparatuur in China. Het belangrijkste kenmerk van 24kV milieuvriendelijke schakelapparatuur is dat dit middenspanningsschakelapparaat of ringhoofdeenheid niet langer SF₆ (zwavelhexafluoride), een traditioneel broeikasgas, als isolatiemedium gebruikt. In plaats daarvan wordt gebruik gemaakt van milieuvriendelijke gassen zoals droge lucht en stikstof (N₂), of vaste isolatiematerialen, om isolatie te bieden. De 24KV RMU SF6-vrije milieuvriendelijke schakelapparatuur voldoet aan de relevante internationale normen zoals de IEC 62271-serie, EU F-gasverordening (EU) 2024/573, IEEE/ANSI C37.20-serie, UL/NEMA-normen.

Bekijk meer >> Stuur onderzoek >>

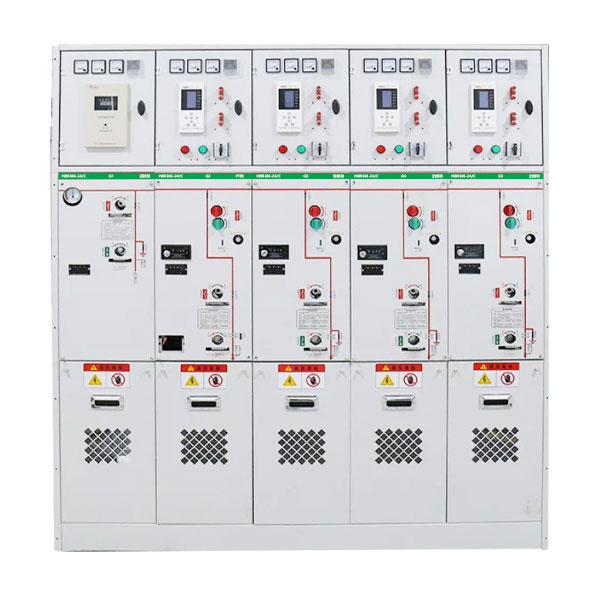

12KV milieuvriendelijke gasgeïsoleerde schakelapparatuur

Cotenele is een grote fabrikant en exporteur van schakelapparatuur in China, en onze 12KV milieuvriendelijke gasgeïsoleerde schakelapparatuur heeft brede erkenning gekregen van gebruikers op de Europese en Zuid-Amerikaanse markten. Deze milieuvriendelijke, gasgeïsoleerde schakelapparatuur maakt gebruik van droge lucht onder lage druk en stikstof en andere milieuvriendelijke gassen als isolatiemedium en wordt veel gebruikt in industriële en civiele ringnetwerkdistributiesystemen, zoals kleine secundaire distributiestations, substations van industriële en mijnbouwbedrijven, stedelijke woonwijken, luchthavens, spoorwegen en andere plaatsen.

Bekijk meer >> Stuur onderzoek >>

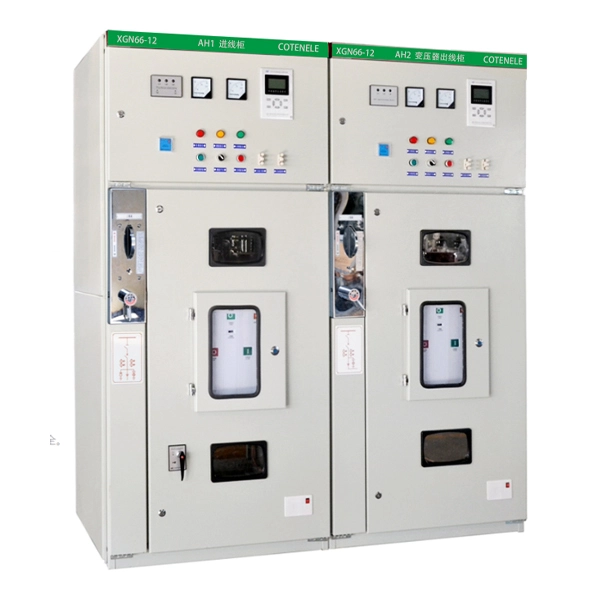

11KV RMU middenspanningsringhoofdunit MV-schakelapparatuur

Cotenele is een grote fabrikant en leverancier van middenspanningsringhoofdeenheden en hun interne kerncomponenten in China. Onze middenspannings-RMU's worden voornamelijk geëxporteerd naar regio's zoals Europa en het Midden-Oosten. De XGN66-12-serie 11KV RMU middenspanningsringhoofdeenheid MV-schakelapparatuur is een vast AC-metaalomsloten schakelapparaat voor binnenshuis, ontworpen voor driefasige stroomsystemen van 3,6-40,5 kV, 50 Hz. Het wordt veel gebruikt voor stroomdistributie, circuitcontrole en bescherming in toepassingen zoals onderstations, industriële installaties, hoge gebouwen, woongemeenschappen en op pad gemonteerde transformatoren.

Bekijk meer >> Stuur onderzoek >>

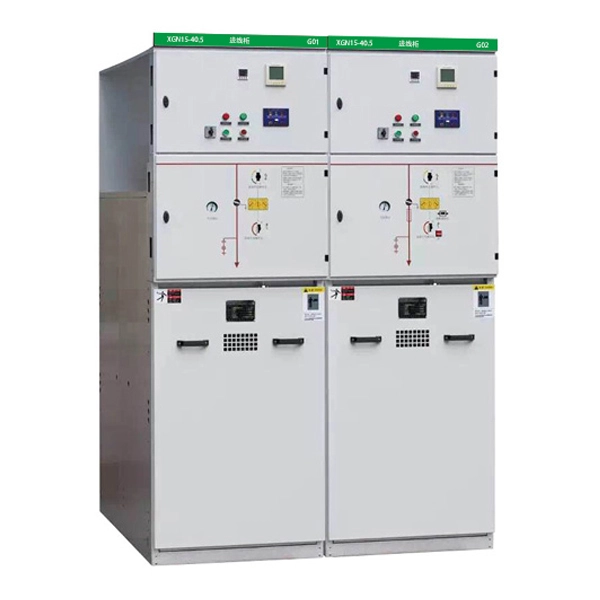

33KV RMU MV gasgeïsoleerd ringhoofdschakelapparaat

Cotenele is een van de belangrijkste leveranciers van HXGN-40.5-serie 33KV RMU MV gasgeïsoleerde ringhoofdschakelapparatuur aan State Grid Corporation of China. Onze ringhoofdproducten worden niet alleen in eigen land verkocht, maar ook geëxporteerd naar meerdere landen en regio's in Afrika, Europa en het Midden-Oosten. De HXGN-40.5-serie 35KV middenspanningsringhoofdunit is een 50Hz AC driefasige middenspanningsdistributieapparatuur voor binnenshuis. Het heeft de kenmerken van veilig gebruik, onaangetast door het klimaat, eenvoudige installatie, minimaal onderhoud en compacte afmetingen, en is geschikt voor installatie in onderstations van het kasttype.

Bekijk meer >> Stuur onderzoek >>

Wat is een Ring-hoofdeenheid?

Een Ring Main Unit (RMU) is een set middenspanningsschakelapparatuur die wordt gebruikt in distributienetwerken. Het integreert belangrijke componenten zoals belastingschakelaars en zekeringen in een metalen of niet-metalen behuizing.

Het is genoemd naar de algemene toepassing in ringvormige distributienetwerken, die een hoge betrouwbaarheid van de stroomvoorziening bieden. In een dergelijke ringconfiguratie vormen de distributielijnen een gesloten lus, waardoor stroom uit beide richtingen kan worden geleverd.

Wanneer zich een fout voordoet op één deel van de lijn, kan het defecte deel snel worden geïsoleerd en kan de stroom vanaf de andere kant worden hersteld, waardoor het uitvalbereik wordt geminimaliseerd.

RMU-isolatietypen

SF₆ gasgeïsoleerd type (uitstekende prestaties maar hoge impact op de broeikaseffect, nog steeds veel gebruikt)
Solide geïsoleerde uitvoering (milieuvriendelijk en veilig, geleidelijk aan vervanging van SF₆)
Luchtgeïsoleerd type (lagere kosten maar groter formaat)
Milieuvriendelijk gasgeïsoleerd type (toekomstige ontwikkelingstrend)

RMU's worden veel gebruikt in stedelijke distributienetwerken, commerciële gebouwen, industriële en mijnbouwbedrijven, infrastructuurprojecten en hernieuwbare energiesystemen.

Interne kerncomponenten

Lastscheidingsschakelaar (voor het maken en onderbreken van belastingsstroom)
Zekering (voor het onderbreken van foutstroom)
Aardingsschakelaar (voor onderhoudsveiligheid)

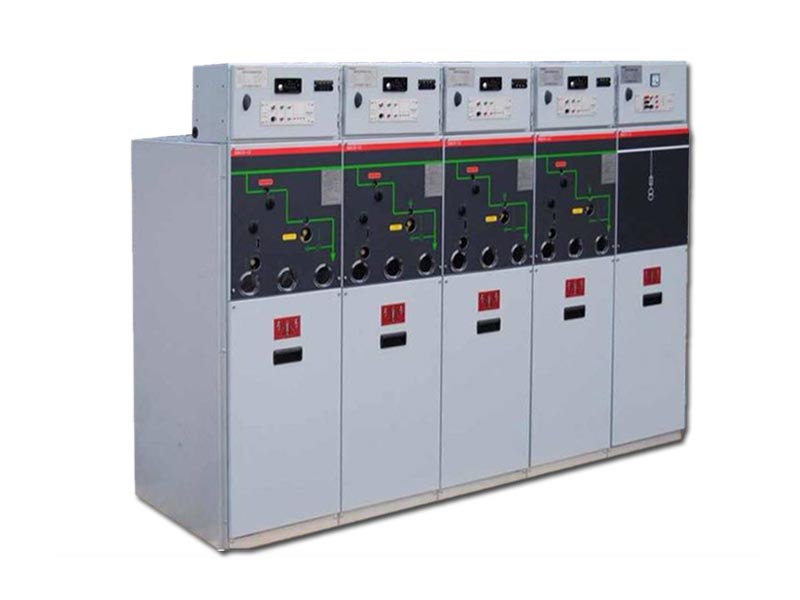

Ring Main Unit

Waarom wordt het een ringnetwerk genoemd?

In traditionele energiedistributiesystemen wordt elektriciteit geleverd in een radiale structuur vanuit één enkel onderstation. Als er een fout optreedt, ervaren downstreamgebruikers storingen.

Een ringnetwerk verbindt meerdere RMU-kasten in een gesloten circuit. Bij normaal gebruik werkt het systeem in een open-lus-status, waardoor stroomtoevoer vanuit beide richtingen mogelijk is zonder dat er kortsluiting ontstaat.

Wanneer er een fout optreedt, wordt het defecte gedeelte geïsoleerd en wordt het normaal open punt gesloten om de stroom uit de tegenovergestelde richting te herstellen, waardoor de betrouwbaarheid en flexibiliteit worden verbeterd.

Constructie en belangrijkste componenten

Lastscheidingsschakelaar (C-eenheid)

Kan normale belastingsstroom veilig maken en breken, maar kan kortsluitstromen niet onderbreken.

Zekering (F-eenheid)

Gecombineerd met lastscheidingsschakelaar voor transformatorbeveiliging. Bij storing treedt de zekering in werking en schakelt de schakelaar uit.

Stroomonderbreker (V-eenheid)

Maakt gebruik van vacuümstroomonderbrekers om foutstromen te onderbreken. Meestal gebruikt voor inkomende circuits en kritische belastingen.

Volledig geïsoleerd en afgedicht ontwerp

Moderne RMU's gebruiken SF₆-gas of milieuvriendelijke gassen in een afgesloten tankstructuur. Dit zorgt voor een compact ontwerp, hoge betrouwbaarheid en weerstand tegen stof, vocht en vervuiling.

Belangrijkste toepassingsgebieden

Wooncomplexen
Commerciële gebouwen
Stedelijke distributienetwerken
Industrieparken en fabrieken

Classificatie van ringhoofdeenheden

Door isolatiemedium

SF₆ gasgeïsoleerd type
Solide geïsoleerde uitvoering
Luchtgeïsoleerd type
Milieuvriendelijk, gasgeïsoleerd type

Type	Isolatie medium	Belangrijkste kenmerken	Milieunota
SF₆-geïsoleerde RMU	Zwavelhexafluoride(SF₆)	Compact, volledig afgedicht, onaangetast door omgevingsomstandigheden, lange onderhoudsintervallen.	SF₆ heeft een hoog aardopwarmingsvermogen; Nutsbedrijven stappen over op alternatieven.
Milieuvriendelijke gasgeïsoleerde RMU	Natuurlijke of lage GWP-gassen (droge lucht, stikstof, fluornitril/fluorketonmengsels)	Dezelfde compacte voetafdruk als SF₆-units, aanzienlijk verminderde impact op het milieu	Vaak "groen gas" of "milieuvriendelijke" RMU's genoemd.
Luchtgeïsoleerde RMU (AIR)	Omgevingslucht	Grotere voetafdruk, lagere initiële kosten, eenvoudige visuele inspectie.	Meestal binnenshuis gebruikt waar de ruimte niet kritisch is.
Solide geïsoleerde RMU	Vaste diëlektrische materialen (bijvoorbeeld epoxyhars)	Geen broeikasgassen, volledig afgedicht tegen vocht en vervuiling, compact, minimaal onderhoud.	Vaak ingedeeld in de categorie milieuvriendelijk.

Per functionele eenheid

C-unit: Lastscheidingsschakelaarunit
F-eenheid: Schakelaar-zekeringcombinatie-eenheid
V-unit: Vacuümvermogenschakelaar
G-unit: Sectionalizer of isolatie-unit

Eenheidstype	Kerncomponenten	Functie
C-eenheid	Stroomonderbreker	Produceert, transporteert en verbreekt zowel normale belastingsstromen als kortsluitstromen. Wordt gebruikt voor feederbeveiliging waar frequente foutonderbrekingen vereist zijn.
F-eenheid	Lastscheidingsschakelaar + zekeringcombinatie	De lastscheidingsschakelaar kan normale belastingsstromen verwerken; de zekering biedt bescherming tegen kortsluiting. Wordt vaak gebruikt voor transformatorvoedingseenheden.
V-eenheid	Vacuümstroomonderbreker	Vergelijkbaar met C, maar specifiek met gebruik van vacuümonderbrekers. Geschikt voor toepassingen die een snelle en betrouwbare foutoplossing vereisen.
G-eenheid	Scheidingsschakelaar (isolator)	Biedt zichtbare isolatie en aarding, maar kan de belastingsstroom of foutstroom niet onderbreken. Gebruikt als inkomend/uitgaand isolatiepunt of voor het verdelen in secties.
SL/S-eenheid	Lastscheidingsschakelaar (standalone)	Maakt en verbreekt normale belastingsstromen, maar bevat geen zekering. Wordt gebruikt voor ring-in/ring-out-eenheden in een lus.

RMU versus met metaal beklede schakelapparatuur

Met metaal beklede schakelapparatuur maakt gebruik van volledig gescheiden compartimenten voor rail-, stroomonderbreker- en kabelsecties, waardoor een hoge veiligheid en zichtbaarheid van isolatiepunten wordt geboden.

RMU's daarentegen zijn compacte, volledig afgedichte systemen die zijn ontworpen voor distributienetwerken die betrouwbaarheid, een kleine footprint en minimaal onderhoud vereisen.

Functie	Ringhoofdeenheid (RMU)	Met metaal beklede schakelapparatuur (bijv. KYN)
Voetafdruk	Compact; breedte typisch 300-600 mm	Groter; breedte typisch 800-1000 mm
Isolatie	Meestal gasgeïsoleerd (SF₆of alternatieven) in afgesloten tanks	Grotendeels luchtgeïsoleerd met zichtbare rails
Primaire schakelaars	Lastscheidingsschakelaar+zekeringen (voornamelijk)	Vacuümstroomonderbrekers (voornamelijk)
Kosten	Lager vanwege eenvoud en compactheid	Hoger, met meer geavanceerde bescherming
Typische rol	Secundaire distributie, ringnetwerken, compacte onderstations	Primaire distributie, onderstationfeeders, directe start van grote motoren

Waarom kiezen voor Cotenele?

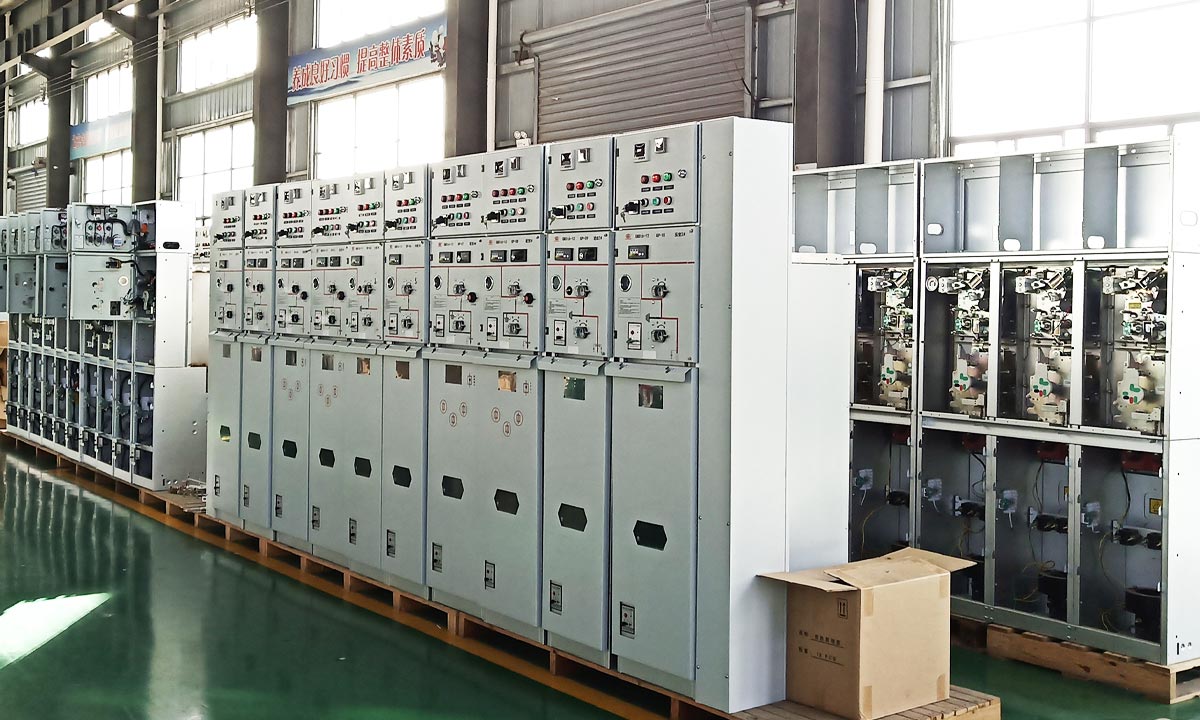

Cotenele is een belangrijke partner van de State Grid Corporation of China. Wij exploiteren een eigen fabriek met een oppervlakte van meer dan 30.000 vierkante meter.

Ons productassortiment omvat gasgeïsoleerde schakelapparatuur, milieuvriendelijke schakelapparatuur en ringhoofdeenheden met nominale spanningen van 12 kV tot 40,5 kV.

Alle interne componenten worden in eigen huis vervaardigd. Wij zijn gecertificeerd volgens ISO9001, ISO14001 en ISO18001.

Onze producten worden veel gebruikt in de energie-, spoorweg-, petrochemische en gemeentelijke bouwsector. Ons hoofdkantoor is gevestigd in Liushi Town, Yueqing City, Wenzhou, bekend als de ‘elektrische hoofdstad’ van China.

Een Ring Main Unit is een compacte en zeer betrouwbare middenspanningsschakeloplossing. Het maakt ringvormig netwerkbeheer mogelijk, waardoor de betrouwbaarheid van de stroomvoorziening en de operationele flexibiliteit worden verbeterd.

Moderne RMU-technologie evolueert in de richting van:
