Hoogwaardige fabrikant van ringhoofdunits voor betrouwbare stroomverdeling
- View as

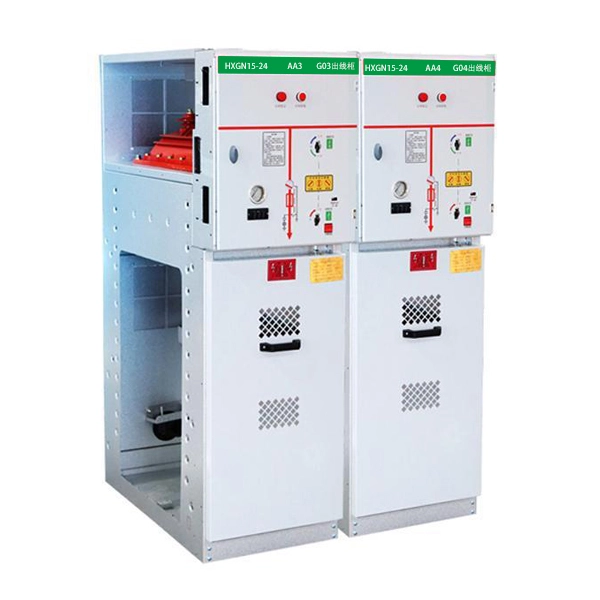

22KV middenspanningsring-hoofdunit RMU-paneel
Cotenele is een grote fabrikant en leverancier van middenspanningsringhoofdunits en schakelapparatuur in China, waarbij alle interne componenten in deze middenspanningsschakelapparatuur eveneens door ons worden vervaardigd. Het RMU-paneel met middenspanningsring van de XGN15-24-serie van 22KV is een vast, metalen ringnetwerkschakelapparaat van het doostype dat veel wordt gebruikt in distributiesystemen op 20 kV-spanningsniveau. De ringhoofdeenheden hebben kenmerken zoals een compacte structuur, een modulair ontwerp en een goede operationele veiligheid, en worden op grote schaal gebruikt in veel industriële en civiele energiedistributieprojecten.
11KV middenspanning RMU elektrische panelen
Cotenele is een fabrikant van middenspanningsschakelaars en hun interne kerncomponenten. Onze producten omvatten middenspanningspanelen, ringhoofdeenheden, vacuümstroomonderbrekers, lastscheidingsschakelaars en bedieningsmechanismen. De HXGN17-12-serie 11KV middenspanning RMU elektrische panelen is een veelgebruikte en technologisch volwassen 10kV binnendoostype vaste AC-metalen omsloten ringnetwerkschakelapparatuur. Het wordt voornamelijk gebruikt in driefasige AC 50 Hz, nominale spanning 12 kV distributiesystemen, verantwoordelijk voor de ontvangst, distributie, controle en bescherming van elektrische energie, en wordt veel gebruikt in scenario's voor ringnetwerkvoeding en terminalvoeding.
11KV middenspanningsringhoofdunit MV-panelen
De 11KV middenspanningsringhoofdeenheid MV-panelen is een compact distributieschakelapparaat dat voornamelijk wordt geïnstalleerd in binnen- of buitenstations, meestal gebruikt om transformatoren te besturen. Cotenele is een van de belangrijkste leveranciers van China State Grid en Southern Power Grid. De ringhoofdunits die wij produceren bestaan voornamelijk uit milieuvriendelijke ringhoofdunits en gasgeïsoleerde ringhoofdunits. De HXGN15-12 is de gasgeïsoleerde RMU, deze modulaire ringhoofdeenheid heeft een eenvoudige structuur, flexibele bediening, betrouwbare vergrendeling, eenvoudige installatie en vrije combinatie. Het is geschikt voor gelegenheden zoals luchthavens en spoorwegen die een hoge mate van automatisering van de stroomdistributie vereisen.
22KV MV gasgeïsoleerde Gis-schakelapparatuur
Cotenele produceert niet alleen schakelapparatuur met spanningsniveaus van 12 kV, maar ook middenspanningsschakelaars met spanningsniveaus variërend van 3,6 kV tot 40,5 kV, inclusief 24 kV gasgeïsoleerde ringhoofdeenheid. Het 22KV MV gasgeïsoleerde Gis-schakelapparaat is een gasgeïsoleerde ringhoofdeenheid (RMU) met een nominale spanning van 24 kV, die beschikt over een compacte, volledig afgedichte schakelinrichting. Dit ontwerp maakt de RMU is immuun voor omgevingsverontreiniging, vocht en stof en garandeert een hoge betrouwbaarheid en veiligheid.

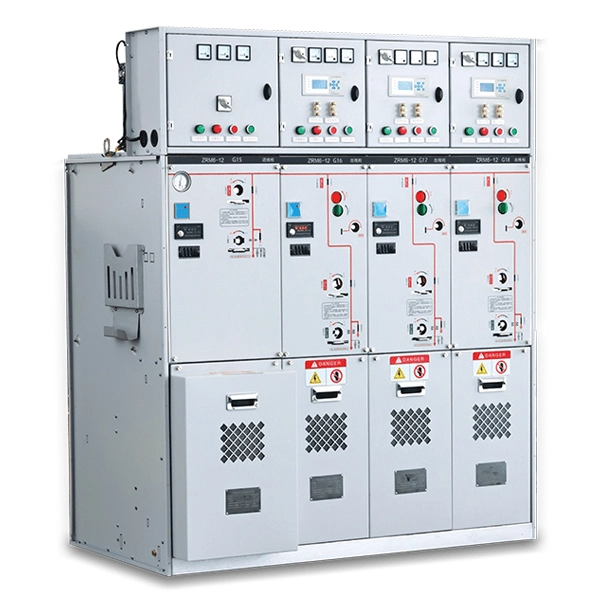

11KV middenspanning gasgeïsoleerd schakelmateriaal
Cotenele is een van de belangrijkste fabrikanten van stroomdistributieapparatuur in China. Onze producten omvatten LV- en MV-schakelapparatuur, ringhoofdeenheden en hun interne kerncomponenten. Het 11KV middenspanningsgasgeïsoleerde schakelapparaat heeft een compacte structuur, is stevig en duurzaam en heeft veilige en stabiele prestaties. Op grote schaal gebruikt in stedelijke energiedistributie, commerciële gebouwen, wind- en zonne-energiecentrales en industriële locaties met beperkte ruimte.
Wat is een Ring-hoofdeenheid?
Een Ring Main Unit (RMU) is een set middenspanningsschakelapparatuur die wordt gebruikt in distributienetwerken. Het integreert belangrijke componenten zoals belastingschakelaars en zekeringen in een metalen of niet-metalen behuizing.
Het is genoemd naar de algemene toepassing in ringvormige distributienetwerken, die een hoge betrouwbaarheid van de stroomvoorziening bieden. In een dergelijke ringconfiguratie vormen de distributielijnen een gesloten lus, waardoor stroom uit beide richtingen kan worden geleverd.
Wanneer zich een fout voordoet op één deel van de lijn, kan het defecte deel snel worden geïsoleerd en kan de stroom vanaf de andere kant worden hersteld, waardoor het uitvalbereik wordt geminimaliseerd.
RMU-isolatietypen
- SF₆ gasgeïsoleerd type (uitstekende prestaties maar hoge impact op de broeikaseffect, nog steeds veel gebruikt)
- Solide geïsoleerde uitvoering (milieuvriendelijk en veilig, geleidelijk aan vervanging van SF₆)
- Luchtgeïsoleerd type (lagere kosten maar groter formaat)
- Milieuvriendelijk gasgeïsoleerd type (toekomstige ontwikkelingstrend)
RMU's worden veel gebruikt in stedelijke distributienetwerken, commerciële gebouwen, industriële en mijnbouwbedrijven, infrastructuurprojecten en hernieuwbare energiesystemen.
Interne kerncomponenten
- Lastscheidingsschakelaar (voor het maken en onderbreken van belastingsstroom)
- Zekering (voor het onderbreken van foutstroom)
- Aardingsschakelaar (voor onderhoudsveiligheid)
Waarom wordt het een ringnetwerk genoemd?
In traditionele energiedistributiesystemen wordt elektriciteit geleverd in een radiale structuur vanuit één enkel onderstation. Als er een fout optreedt, ervaren downstreamgebruikers storingen.
Een ringnetwerk verbindt meerdere RMU-kasten in een gesloten circuit. Bij normaal gebruik werkt het systeem in een open-lus-status, waardoor stroomtoevoer vanuit beide richtingen mogelijk is zonder dat er kortsluiting ontstaat.
Wanneer er een fout optreedt, wordt het defecte gedeelte geïsoleerd en wordt het normaal open punt gesloten om de stroom uit de tegenovergestelde richting te herstellen, waardoor de betrouwbaarheid en flexibiliteit worden verbeterd.
Constructie en belangrijkste componenten
Lastscheidingsschakelaar (C-eenheid)
Kan normale belastingsstroom veilig maken en breken, maar kan kortsluitstromen niet onderbreken.
Zekering (F-eenheid)
Gecombineerd met lastscheidingsschakelaar voor transformatorbeveiliging. Bij storing treedt de zekering in werking en schakelt de schakelaar uit.
Stroomonderbreker (V-eenheid)
Maakt gebruik van vacuümstroomonderbrekers om foutstromen te onderbreken. Meestal gebruikt voor inkomende circuits en kritische belastingen.
Volledig geïsoleerd en afgedicht ontwerp
Moderne RMU's gebruiken SF₆-gas of milieuvriendelijke gassen in een afgesloten tankstructuur. Dit zorgt voor een compact ontwerp, hoge betrouwbaarheid en weerstand tegen stof, vocht en vervuiling.
Belangrijkste toepassingsgebieden
- Wooncomplexen
- Commerciële gebouwen
- Stedelijke distributienetwerken
- Industrieparken en fabrieken
Classificatie van ringhoofdeenheden
Door isolatiemedium
- SF₆ gasgeïsoleerd type
- Solide geïsoleerde uitvoering
- Luchtgeïsoleerd type
- Milieuvriendelijk, gasgeïsoleerd type
| Type | Isolatie medium | Belangrijkste kenmerken | Milieunota |
| SF₆-geïsoleerde RMU | Zwavelhexafluoride(SF₆) | Compact, volledig afgedicht, onaangetast door omgevingsomstandigheden, lange onderhoudsintervallen. | SF₆ heeft een hoog aardopwarmingsvermogen; Nutsbedrijven stappen over op alternatieven. |
| Milieuvriendelijke gasgeïsoleerde RMU | Natuurlijke of lage GWP-gassen (droge lucht, stikstof, fluornitril/fluorketonmengsels) | Dezelfde compacte voetafdruk als SF₆-units, aanzienlijk verminderde impact op het milieu | Vaak "groen gas" of "milieuvriendelijke" RMU's genoemd. |
| Luchtgeïsoleerde RMU (AIR) | Omgevingslucht | Grotere voetafdruk, lagere initiële kosten, eenvoudige visuele inspectie. | Meestal binnenshuis gebruikt waar de ruimte niet kritisch is. |
| Solide geïsoleerde RMU | Vaste diëlektrische materialen (bijvoorbeeld epoxyhars) | Geen broeikasgassen, volledig afgedicht tegen vocht en vervuiling, compact, minimaal onderhoud. | Vaak ingedeeld in de categorie milieuvriendelijk. |
Per functionele eenheid
- C-unit: Lastscheidingsschakelaarunit
- F-eenheid: Schakelaar-zekeringcombinatie-eenheid
- V-unit: Vacuümvermogenschakelaar
- G-unit: Sectionalizer of isolatie-unit
| Eenheidstype | Kerncomponenten | Functie |
| C-eenheid | Stroomonderbreker | Produceert, transporteert en verbreekt zowel normale belastingsstromen als kortsluitstromen. Wordt gebruikt voor feederbeveiliging waar frequente foutonderbrekingen vereist zijn. |
| F-eenheid | Lastscheidingsschakelaar + zekeringcombinatie | De lastscheidingsschakelaar kan normale belastingsstromen verwerken; de zekering biedt bescherming tegen kortsluiting. Wordt vaak gebruikt voor transformatorvoedingseenheden. |
| V-eenheid | Vacuümstroomonderbreker | Vergelijkbaar met C, maar specifiek met gebruik van vacuümonderbrekers. Geschikt voor toepassingen die een snelle en betrouwbare foutoplossing vereisen. |
| G-eenheid | Scheidingsschakelaar (isolator) | Biedt zichtbare isolatie en aarding, maar kan de belastingsstroom of foutstroom niet onderbreken. Gebruikt als inkomend/uitgaand isolatiepunt of voor het verdelen in secties. |
| SL/S-eenheid | Lastscheidingsschakelaar (standalone) | Maakt en verbreekt normale belastingsstromen, maar bevat geen zekering. Wordt gebruikt voor ring-in/ring-out-eenheden in een lus. |
RMU versus met metaal beklede schakelapparatuur
Met metaal beklede schakelapparatuur maakt gebruik van volledig gescheiden compartimenten voor rail-, stroomonderbreker- en kabelsecties, waardoor een hoge veiligheid en zichtbaarheid van isolatiepunten wordt geboden.
RMU's daarentegen zijn compacte, volledig afgedichte systemen die zijn ontworpen voor distributienetwerken die betrouwbaarheid, een kleine footprint en minimaal onderhoud vereisen.
| Functie | Ringhoofdeenheid (RMU) | Met metaal beklede schakelapparatuur (bijv. KYN) |
| Voetafdruk | Compact; breedte typisch 300-600 mm | Groter; breedte typisch 800-1000 mm |
| Isolatie | Meestal gasgeïsoleerd (SF₆of alternatieven) in afgesloten tanks | Grotendeels luchtgeïsoleerd met zichtbare rails |
| Primaire schakelaars | Lastscheidingsschakelaar+zekeringen (voornamelijk) | Vacuümstroomonderbrekers (voornamelijk) |
| Kosten | Lager vanwege eenvoud en compactheid | Hoger, met meer geavanceerde bescherming |
| Typische rol | Secundaire distributie, ringnetwerken, compacte onderstations | Primaire distributie, onderstationfeeders, directe start van grote motoren |
Waarom kiezen voor Cotenele?
Cotenele is een belangrijke partner van de State Grid Corporation of China. Wij exploiteren een eigen fabriek met een oppervlakte van meer dan 30.000 vierkante meter.
Ons productassortiment omvat gasgeïsoleerde schakelapparatuur, milieuvriendelijke schakelapparatuur en ringhoofdeenheden met nominale spanningen van 12 kV tot 40,5 kV.
Alle interne componenten worden in eigen huis vervaardigd. Wij zijn gecertificeerd volgens ISO9001, ISO14001 en ISO18001.
Onze producten worden veel gebruikt in de energie-, spoorweg-, petrochemische en gemeentelijke bouwsector. Ons hoofdkantoor is gevestigd in Liushi Town, Yueqing City, Wenzhou, bekend als de ‘elektrische hoofdstad’ van China.
Een Ring Main Unit is een compacte en zeer betrouwbare middenspanningsschakeloplossing. Het maakt ringvormig netwerkbeheer mogelijk, waardoor de betrouwbaarheid van de stroomvoorziening en de operationele flexibiliteit worden verbeterd.
Moderne RMU-technologie evolueert in de richting van:
- SF₆-vrije milieuvriendelijke isolatiesystemen
- Integratie met digitale monitoring- en afstandsbedieningssystemen
