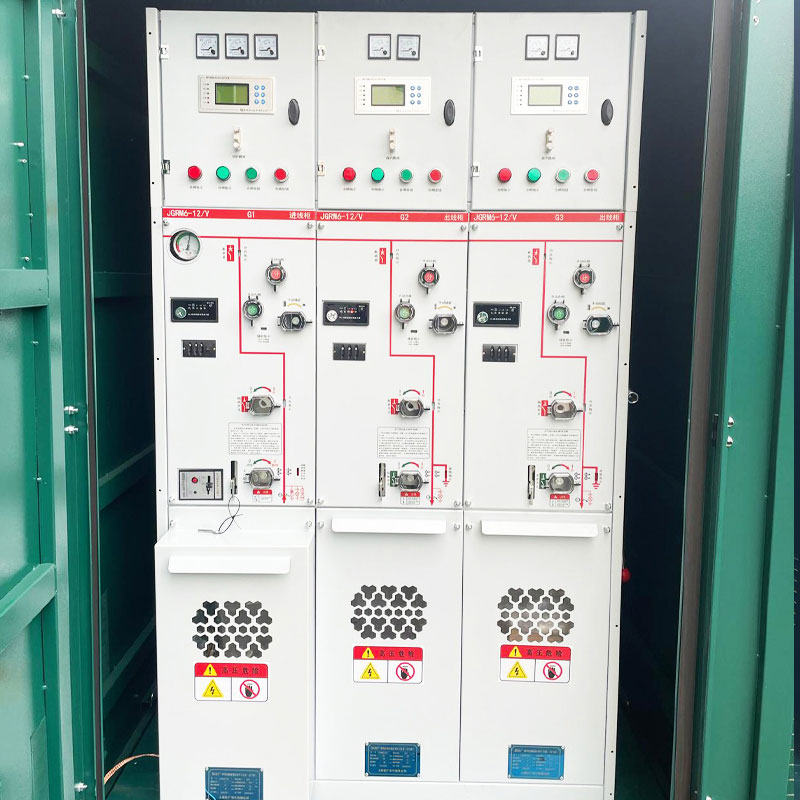

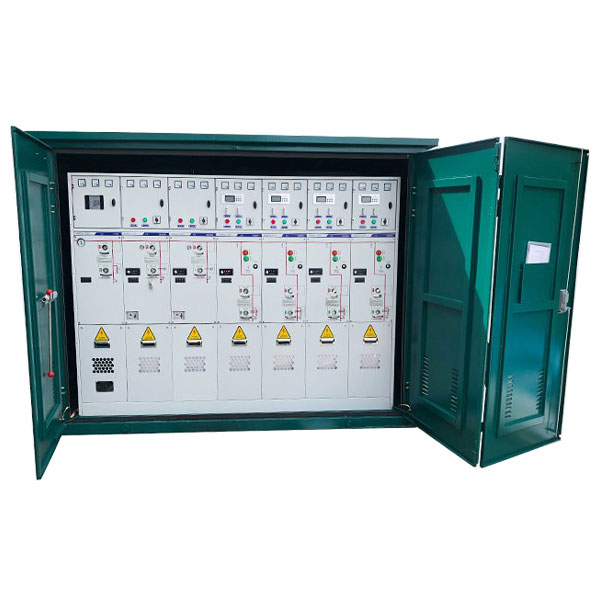

12KV milieuvriendelijke gasgeïsoleerde schakelapparatuur

Terwijl het marktaandeel van milieuvriendelijke schakelapparatuur wereldwijd blijft groeien, is Cotenele een van de belangrijke leveranciers geworden van 12KV milieuvriendelijke gasgeïsoleerde schakelapparatuur in de energiesector.

12 kV milieuvriendelijke gasgeïsoleerde schakelapparatuur verwijst naar met metaal omsloten schakelapparatuur die wordt gebruikt in energiesystemen met een nominale spanning van 12 kV voor het ontvangen en distribueren van elektrische energie, waarbij het isolatie- en boogdovende medium niet voornamelijk SF₆ (zwavelhexafluoride, een krachtig broeikasgas) is. In plaats daarvan maakt het gebruik van technologieën zoals droge lucht, stikstof, milieuvriendelijke gasmengsels of vaste isolatiematerialen, met als doel de uitstoot van broeikasgassen en milieuvervuiling te verminderen of te elimineren. Onze milieuvriendelijke gasgeïsoleerde schakelapparatuur voldoet aan de relevante internationale normen zoals IEC 62271, (EU) 2024/573, IEEE/ANSI C37.20 en UL/NEMA-normen

Waarom milieuvriendelijk？

De kern ‘milieuvriendelijkheid’ komt tot uiting in:

• Milieuvriendelijk isolatiemedium: Sf6-vrij, primaire onderdelen, zoals schakelaar, rails, zijn verzegeld in een roestvrijstalen gastank gevuld met milieuvriendelijk gas zoals droge lucht en N2. Vacuümonderbrekers kunnen kortsluiting onderbreken. Droge lucht of stikstof met een aardopwarmingsvermogen (GWP) van bijna nul. Aan het einde van zijn levenscyclus kan het gas zonder speciale terugwinning rechtstreeks in de atmosfeer terechtkomen.
• Recyclebare materialen: Meer dan 90% van de materialen kan worden gerecycled wanneer het product het einde van zijn levensduur heeft bereikt. Dit kan de verspilling van hulpbronnen en de milieuvervuiling verminderen.
• Koolstofarme werking: Sommige modellen verminderen het energieverbruik door een geoptimaliseerd ontwerp en natuurlijke convectiekoeling (ventilatorloze werking).

Arbeidsomstandigheden

1. Omgevingsluchttemperatuur: maximaal +40°C, minimaal -50°C

2. Relatieve luchtvochtigheid: dagelijks gemiddelde niet groter dan 95%, maandgemiddelde niet groter dan 90%

3. Hoogte ≤1500 m (onder standaard inflatiedruk)

4. Seismische intensiteit niet groter dan magnitude 8

5. Locaties die vrij zijn van brand, explosies, zware vervuiling, chemische corrosie en ernstige trillingen

Speciale voorwaarden:

• Voor bijzondere bedrijfsomstandigheden die afwijken van de normale bedrijfsomstandigheden moet overeenstemming worden bereikt tussen de fabrikant en de eindgebruiker. Als er sprake is van uitzonderlijk zware gebruiksomstandigheden, is overleg met de fabrikant en leverancier verplicht.
• Wanneer elektrische apparatuur op een hoogte boven 2000 m wordt geïnstalleerd, moet er een speciale indicatie worden gegeven, zodat de behuizingsstructuur tijdens de productie kan worden aangepast.

Belangrijkste technische parameters

De structuur van milieuvriendelijke schakelapparatuur/RMU?

Milieuvriendelijke schakelapparatuur van 12 kV heeft doorgaans een modulair ontwerp, met een flexibele combinatie van functionele eenheden die in een gemeenschappelijke gastank of afzonderlijk kunnen worden afgedicht. De constructie kan worden uitgevoerd met bovenisolatie of onderisolatie. De belangrijkste componenten zijn onderverdeeld in de volgende secties:

Compartimenten

1. Gasgeïsoleerd compartiment: de kern afgedichte kamer van de schakelapparatuur, gevuld met droge lucht of stikstof. Alle primaire onder spanning staande onderdelen (rails, schakelaars, aansluitingen) zijn volledig afgedicht en bereiken een IP67-beschermingsgraad, onaangetast door externe omgevingen.

2. Mechanismecompartiment: bevindt zich buiten het gasgeïsoleerde compartiment en bevat de bedieningsmechanismen en secundaire componenten voor lokale bediening en bediening op afstand.

Kabelcompartiment: De hoofdfunctie van het kabelcompartiment wordt gebruikt om inkomende en uitgaande kabels aan te sluiten, meestal aan de onderkant van de schakelapparatuur, uitgerust met observatievensters, verlichtingsapparatuur en mechanische vergrendelingen voor de veiligheid.

3. Laagspanningscompartiment (instrumentenkast): Het laagspanningscompartiment (instrumentenkast) bevindt zich meestal bovenaan de schakelapparatuur en wordt voornamelijk gebruikt om secundaire apparatuur te installeren, zoals beveiligingsrelais, intelligente bewakingsmodules en energiemeters.

4. Drukontlastingskanaal: het drukontlastingskanaal bevindt zich aan één kant van de gasgeïsoleerde kamer en is uitgerust met breekplaten, die in extreme foutsituaties veilig de druk kunnen aflaten om de veiligheid van operators en apparatuur te garanderen.

Kern interne componenten:

1. Vacuümonderbreker: de boogdovende kern van de stroomonderbreker of lastscheidingsschakelaar. Het dooft de boog in een hoog vacuüm en biedt een lange levensduur, onderhoudsvrije werking en een hoog breekvermogen.

2. Drie-positie scheidingsschakelaar: integreert gesloten, geïsoleerde en geaarde posities. Vaak gecombineerd met de vacuümschakelaar voor circuitschakeling en veilige isolatie. Het verschil tussen de bovenste en onderste isolatie ligt in de positie ten opzichte van de onderbreker.

3. Hoofdrail: geleiders voor het verzamelen en distribueren van elektrische energie. Uitbreidingsaansluitingen aan de zijkant of bovenkant maken een flexibele combinatie en uitbreiding tussen schakelapparatuur mogelijk.

4. Bedieningsmechanisme: Levert stroom voor het openen/sluiten van de schakelaar en omvat een compleet mechanisch vergrendelingssysteem met vijf preventieve maatregelen.

5. Intelligente bewakings- en beveiligingsapparatuur: omvat gasbewakingsapparatuur, spanningsaanwezigheidsindicatoren, stroom-/spanningssensoren, op microprocessors gebaseerde geïntegreerde beveiligingsrelais en slimme online bewakingsoplossingen (dichtheidsrelais, manometers, temperatuur-, vochtbewaking) ter ondersteuning van distributieautomatisering en afstandsbediening.

6. Andere componenten: kabelafsluitingen, overspanningsafleiders, instrumenttransformatoren, enz.

Classificatie

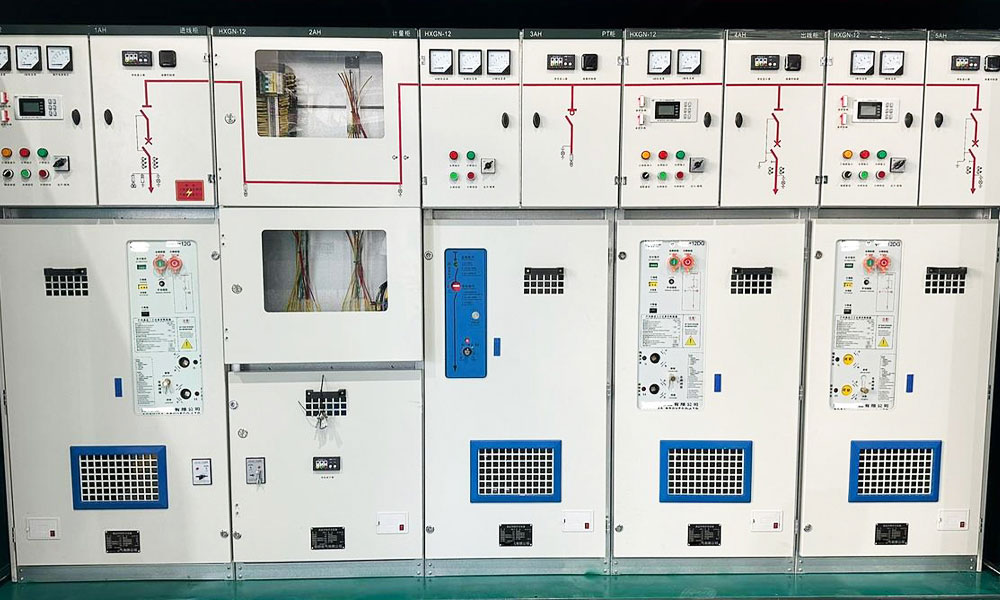

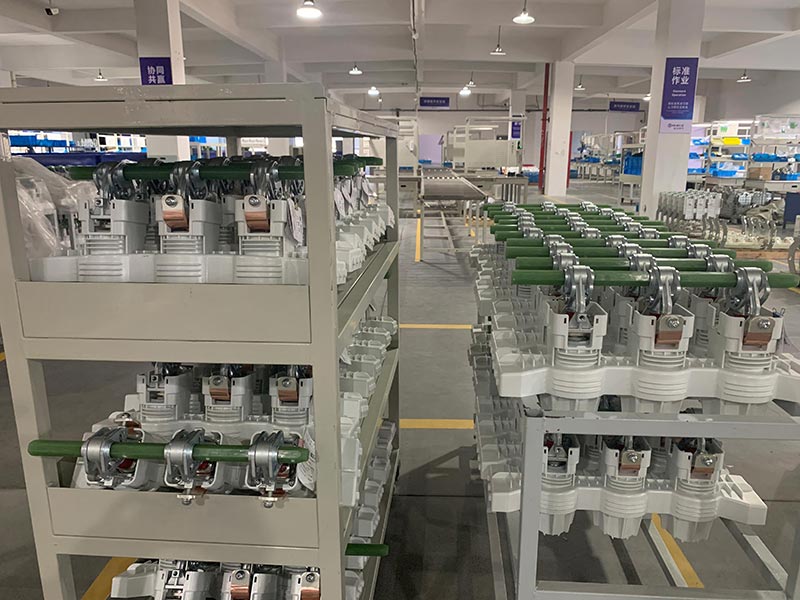

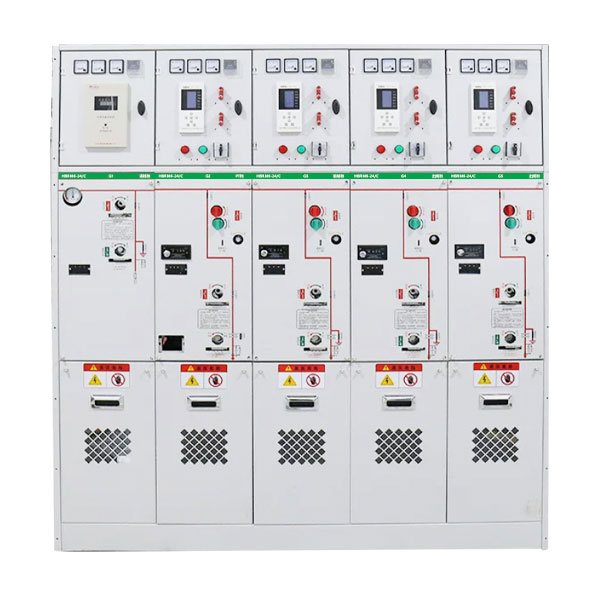

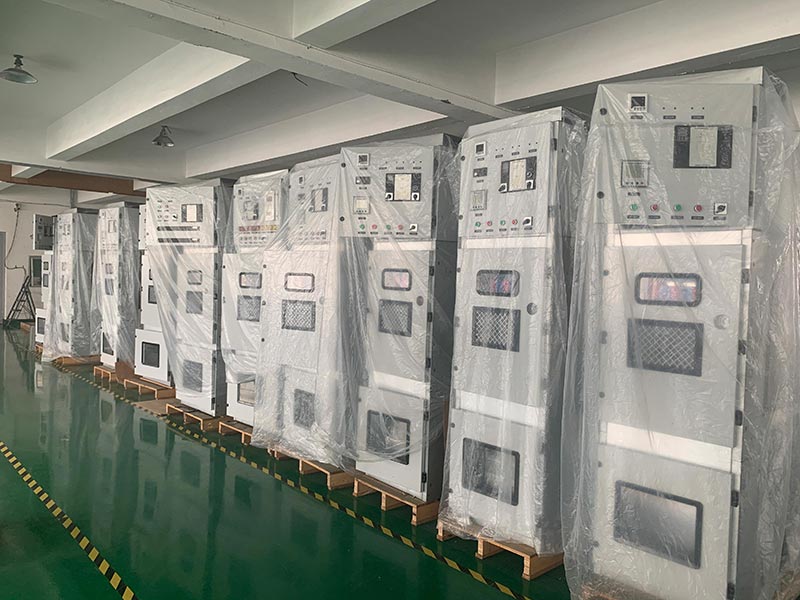

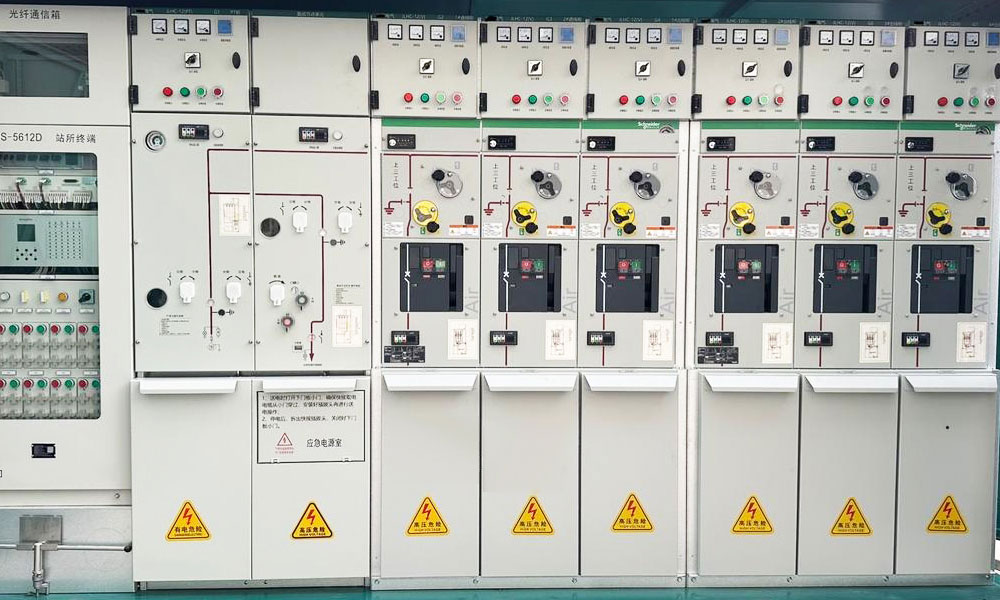

Onze werkplaats

Belangrijkste productvoordelen

1. Groen en milieuvriendelijk

Isolatiemedium GWP dichtbij nul of nul; volledig SF₆-vrij, geen uitstoot van broeikasgassen; hoge recycleerbaarheid van materialen.

2. Veilig en betrouwbaar

Volledig geïsoleerd en afgedicht - delen onder spanning die niet worden beïnvloed door externe omgevingen; voldoet aan de isolatie-eisen, zelfs bij nuldruk; hoge beschermingsgraad (IP67 voor gastank); volledige vijf-preventie-vergrendeling.

3. Compacte structuur

Volume vergelijkbaar met SF₆-schakelapparatuur met dezelfde specificaties (breedte kan 460 mm, 420 mm, enz. zijn); kleine voetafdruk; kan aan de muur worden gemonteerd, waardoor onderstationruimte aanzienlijk wordt bespaard.

4. Onderhoudsvrij of onderhoudsarm

Lange levensduur van vacuümonderbrekers (bijvoorbeeld 10.000 mechanische handelingen); HV-isolatiedelen die niet onderhevig zijn aan veroudering; hoofdcomponenten behoeven geen periodiek onderhoud; lagere bedrijfskosten.

5. Sterk aanpassingsvermogen aan de omgeving

Stabiele werking onder zware omstandigheden: grote hoogte, extreme kou, vochtigheid, vervuiling, zoute mist aan de kust, sterke zandstormen.

6. Hoog intelligentieniveau

Ondersteunt online monitoring en vroegtijdige waarschuwing van gasdruk, temperatuur, vocht, stroom, spanning; integreert distributieautomatisering en IoT-functies.

7. Flexibele uitbreiding

Het modulaire ontwerp ondersteunt zijwaartse expansie, topexpansie, gemeenschappelijke gastank of afzonderlijke gastanks; gemakkelijke montage en aansluiting ter plaatse.

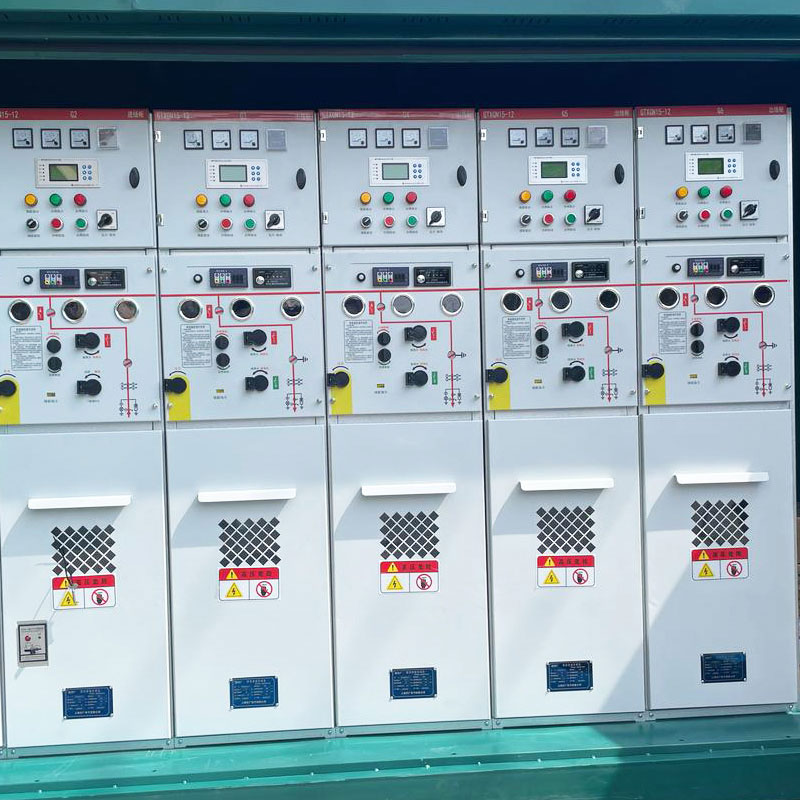

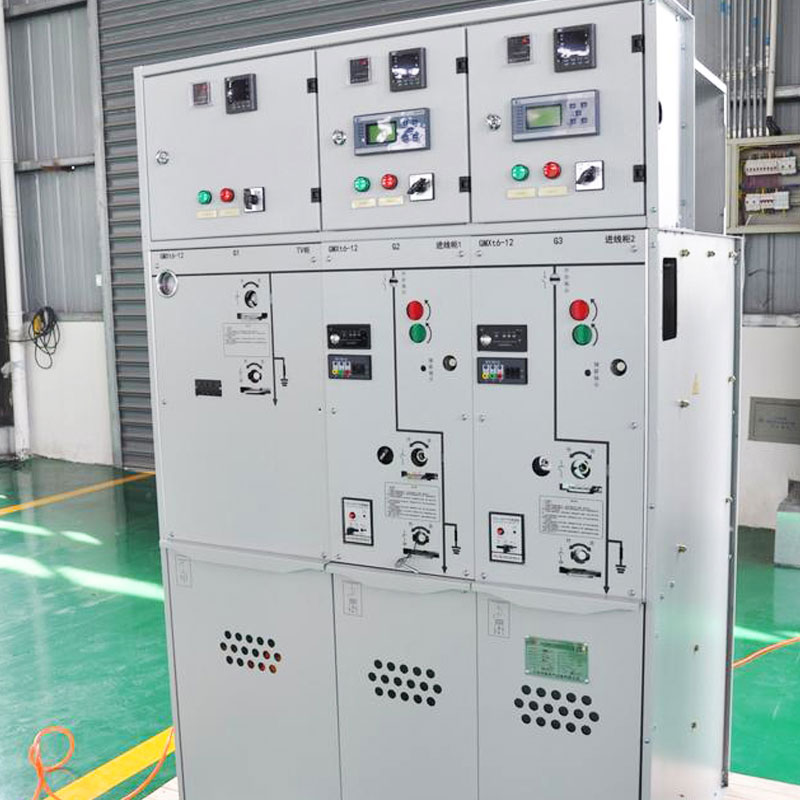

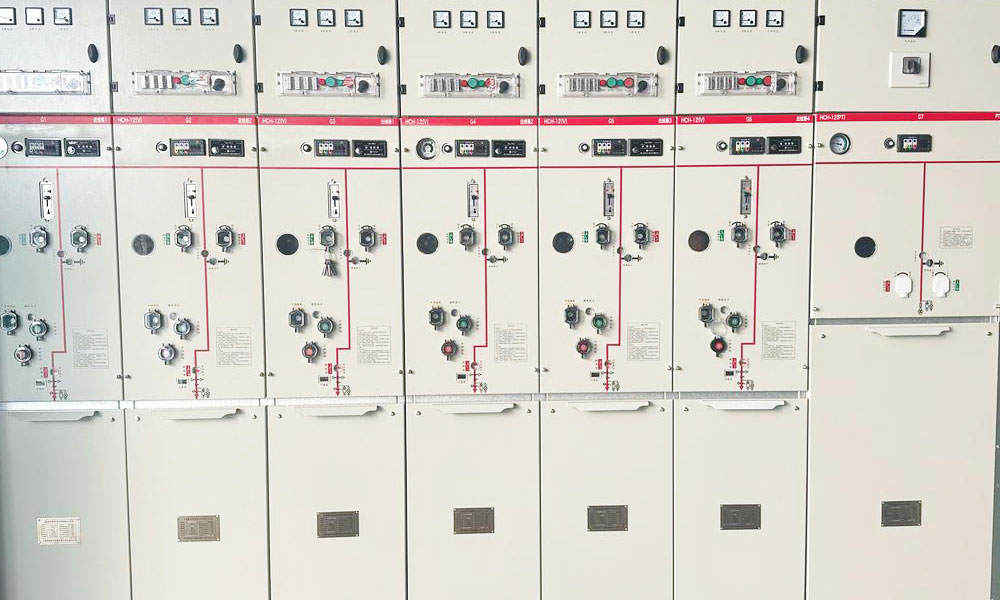

Producten toont
