Hoe werkt een gasgeïsoleerd schakelapparaat (GIS)?

Inleiding: de metalen doos die duizenden volt regelt

Als je een modern onderstation, een verzamelplatform voor windmolenparken of de kelder van een stadswolkenkrabber binnenstapt, zul je een rij bescheiden metalen kasten aantreffen die stilletjes een van de gevaarlijkste klusjes in de elektriciteitswereld doen. Dit zijngasgeïsoleerde schakelapparatuurpanelen - ofGIS– en ze zijn ontworpen om elektrische bogen te beheersen, te beheersen en te doven die anders metaal zouden verdampen en iedereen in de buurt in gevaar zouden brengen.

Voor een elektrotechnisch ingenieur is begrijpen hoe een GIS werkt geen academische oefening. Het bepaalt hoe een onderstation is ingericht, hoe het onderhoud wordt gepland en of de apparatuur dertig jaar na de ingebruikname nog steeds betrouwbaar zal functioneren. Voor een inkoopprofessional maakt het duidelijk waarom het ene paneel meer kost dan het andere en wat die extra investering oplevert in termen van veiligheid, voetafdruk en levenscycluskosten.

In dit artikel wordt, onderdeel voor onderdeel, uitgelegd hoe een gasgeïsoleerd schakelapparaat functioneert: van de afgesloten gastank die hoogspanningsgeleiders uit elkaar houdt, tot de vacuümonderbreker die het circuit verbreekt, tot de mechanische vergrendelingen die voorkomen dat een gevaarlijke fout fataal wordt.

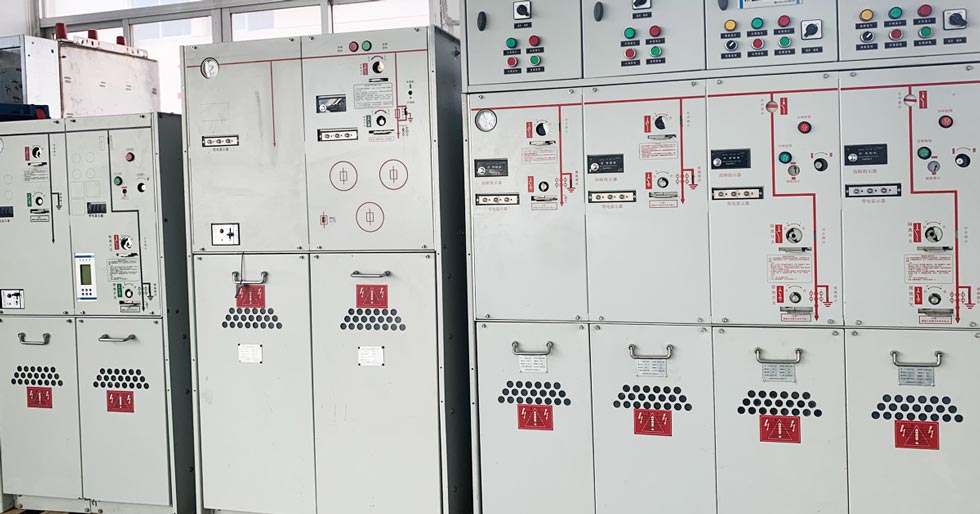

Wat is een gasgeïsoleerd schakelapparaat precies?

Een gasgeïsoleerd schakelapparaat is een met metaal omsloten schakelapparaat waarbij de primairemiddenspanningscomponenten-rails, stroomonderbrekers, scheiders, aardingsschakelaars en instrumenttransformatoren - zijn ondergebracht in een afgesloten, met gas gevuld compartiment. Het gas fungeert als isolatiemedium tussen spanningvoerende delen en tussen spanningvoerende delen en de aarde.

Traditionele luchtgeïsoleerde schakelapparatuur is afhankelijk van fysieke afstand: geleiders zijn ver genoeg uit elkaar geplaatst zodat de omringende lucht de spanningsbelasting kan weerstaan ​​zonder kapot te gaan. Gasgeïsoleerde schakelapparatuur vervangt die fysieke afstand door een gas onder druk dat een veel hogere diëlektrische sterkte heeft dan lucht. Hierdoor kan de hele constructie dramatisch worden verkleind; in sommige gevallen neemt een GIS minder dan een kwart van het vloeroppervlak in beslag van een gelijkwaardige luchtgeïsoleerde installatie.

De gastank zelf is doorgaans gemaakt van roestvrij staal of een aluminiumlegering, gelast en afgedicht om gaslekken gedurende de levensduur van de apparatuur te voorkomen. Binnen wordt de atmosfeer gecontroleerd en bewaakt. Moderne ontwerpen maken steeds vaker gebruik van droge lucht of stikstof in plaats van SF₆, een reactie op regelgeving die de industrie opnieuw vormgeeft.

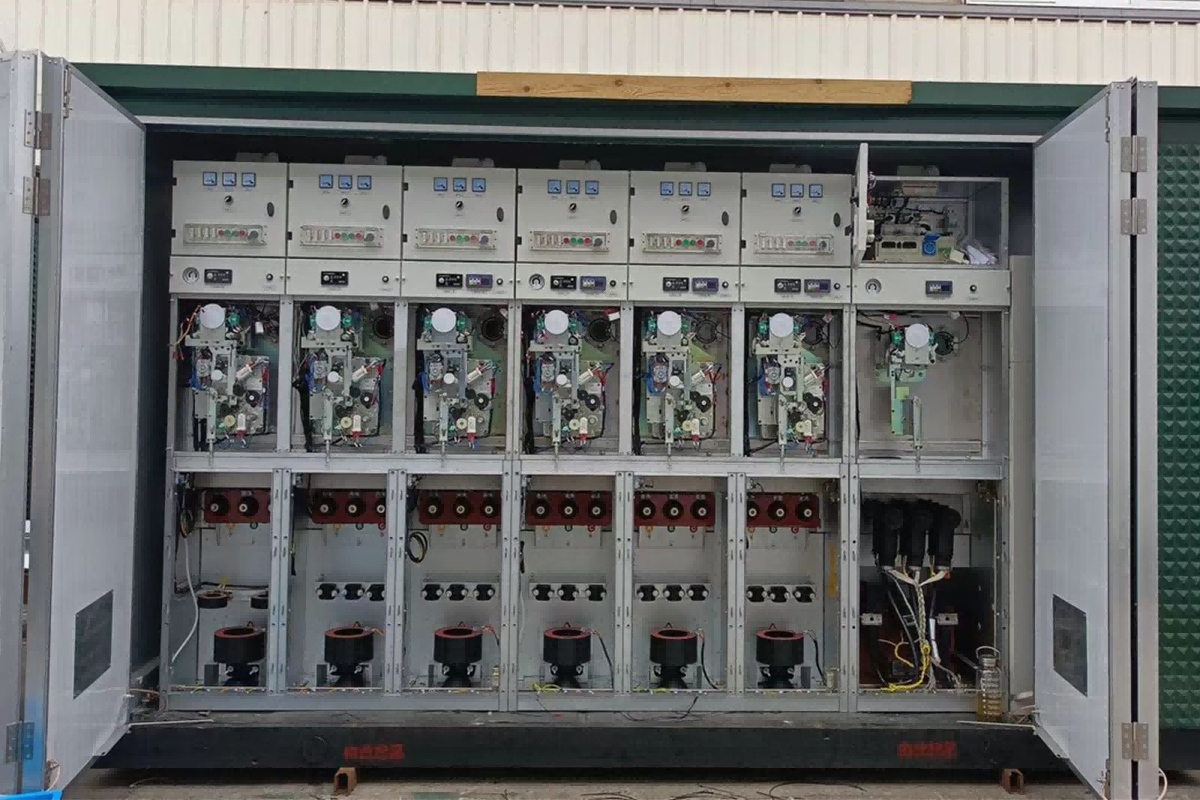

Hoe een GIS-paneel wordt gebouwd: de interne architectuur

Hoewel een GIS er aan de buitenkant uitziet als één metalen kast, is het intern verdeeld in verschillende functionele compartimenten, elk geïsoleerd van de anderen door gasdichte barrières of doorvoeren. Als u deze compartimenten begrijpt, wordt uitgelegd hoe de apparatuur zowel operationele flexibiliteit als veiligheid bereikt.

1. Het railcompartiment

De rail vormt de ruggengraat van elke schakelinstallatie. Bij een GIS lopen de rails horizontaal door een speciaal gascompartiment aan de boven- of achterkant van het paneel. Omdat de rail aangrenzende panelen met elkaar verbindt, zijn de railcompartimenten van meerdere panelen vaak met elkaar verbonden via gasdichte bussen, waardoor een doorlopende gaszone over een heel schakelbord ontstaat.

De rails dragen de volledige nominale stroom van de installatie (vaak 1250 A, 2000 A of hoger) en moeten dit doen zonder de temperatuurlimieten te overschrijden die de isolatie zouden aantasten of de contactoxidatie zouden versnellen. In een GIS helpt het omringende gas de warmte weg te leiden van de railgeleiders, waardoor hogere stroomwaarden mogelijk zijn in een kleinere doorsnede dan luchtisolatie zou toestaan.

2. Het stroomonderbrekercompartiment

Als de stroomrail de ruggengraat is, is de stroomonderbreker de spier. Het is het apparaat dat het circuit moet onderbreken als er een fout optreedt – en de eisen die eraan worden gesteld zijn extreem. Er kan een middenspanningsschakelaar nodig zijn om 25.000 ampère of meer te onderbreken, waardoor een boog wordt gedoofd die temperaturen bereikt die vergelijkbaar zijn met die van het oppervlak van de zon, en dat alles binnen enkele milliseconden.

In moderne GIS-ontwerpen wordt de functie van de stroomonderbreker vrijwel universeel uitgevoerd door een vacuümonderbreker. De vacuümonderbreker is een afgesloten keramische fles met een paar contacten aan de binnenkant: één vast en één beweegbaar. Wanneer de contacten scheiden, wordt de boog die ontstaat in een vrijwel perfect vacuüm getrokken. Omdat er vrijwel geen gas is om te ioniseren, dooft de boog bij de eerste huidige nuldoorgang. Het omringende gas in de GIS-tank zorgt voor de diëlektrische isolatie tussen de onderbreker en de tankwand, maar speelt geen rol bij het blussen van de boog.

De GIS-panelen van COTENELE maken gebruik van vacuümstroomonderbrekers met een vermogen tot 25 kA of 31,5 kA, met een mechanische duurzaamheid van 10.000 schakelingen. De vacuümonderbreker is levenslang onderhoudsvrij: geen olie, geen gas, niets bij te vullen.

3. Het compartiment voor de scheidingsschakelaar en de aardingsschakelaar

Een stroomonderbreker kan de stroom onderbreken, maar kan geen zichtbare isolatieopening bieden waar onderhoudspersoneel hun leven op kan vertrouwen. Die functie behoort tot descheider(ook wel een isolator genoemd). De scheider heeft geen boogdovende mogelijkheid; hij kan alleen worden bediend nadat de stroomonderbreker de stroom al heeft onderbroken. Het is zijn taak om een ​​fysieke lucht- of gasspleet te creëren die zichtbaar, mechanisch en elektrisch zeker is.

Aardingsschakelaars vervullen de tegenovergestelde functie: ze verbinden de geïsoleerde geleiders opzettelijk met de aarde, waardoor eventuele resterende capacitieve of geïnduceerde spanning wordt ontladen. Dit is de stap die ervoor zorgt dat de apparatuur veilig kan worden aangeraakt.

In een GIS zijn in veel uitvoeringen de scheider en aardingsschakelaar geïntegreerd in één driestandenschakelaar. Eén positie is ‘gesloten’ (verbonden met de stroomrail), één is ‘open’ (geïsoleerd) en één is ‘geaard’. Dit ontwerp met drie standen vereenvoudigt de mechanische vergrendelingen en vermindert het aantal benodigde gasafdichtingen.

4. Instrumenttransformatoren en kabelcompartiment

NeeGISis compleet zonder meting. Stroomtransformatoren (CT's) en spanningstransformatoren (VT's) leveren de signalen die beveiligingsrelais, meters en SCADA-systemen nodig hebben om het voedingssysteem te bewaken en te besturen. In een GIS zijn CT's vaak ringkernen die rond de bus zijn gemonteerd waar de stroomonderbreker op het kabelcompartiment is aangesloten. VT's kunnen inductief of capacitief zijn, aangesloten op de rail- of voedingszijde, afhankelijk van het beveiligings- en meetschema.

Het kabelcompartiment is waar de externe hoogspanningskabels het paneel binnenkomen en worden aangesloten op de interne geleiders. Bij een SF₆-vrij GIS met droge lucht maakt het kabelcompartiment deel uit van hetzelfde afgesloten gasvolume als het schakeltoestel, of gescheiden door een gasdichte doorvoer, afhankelijk van de uitvoering. Kabelafsluitingen zijn doorgaans van het plug-in-type en maken gebruik van elastomere connectoren die zorgen voor een volledig geïsoleerde, volledig afgeschermde interface tussen de kabel en de schakelapparatuur.

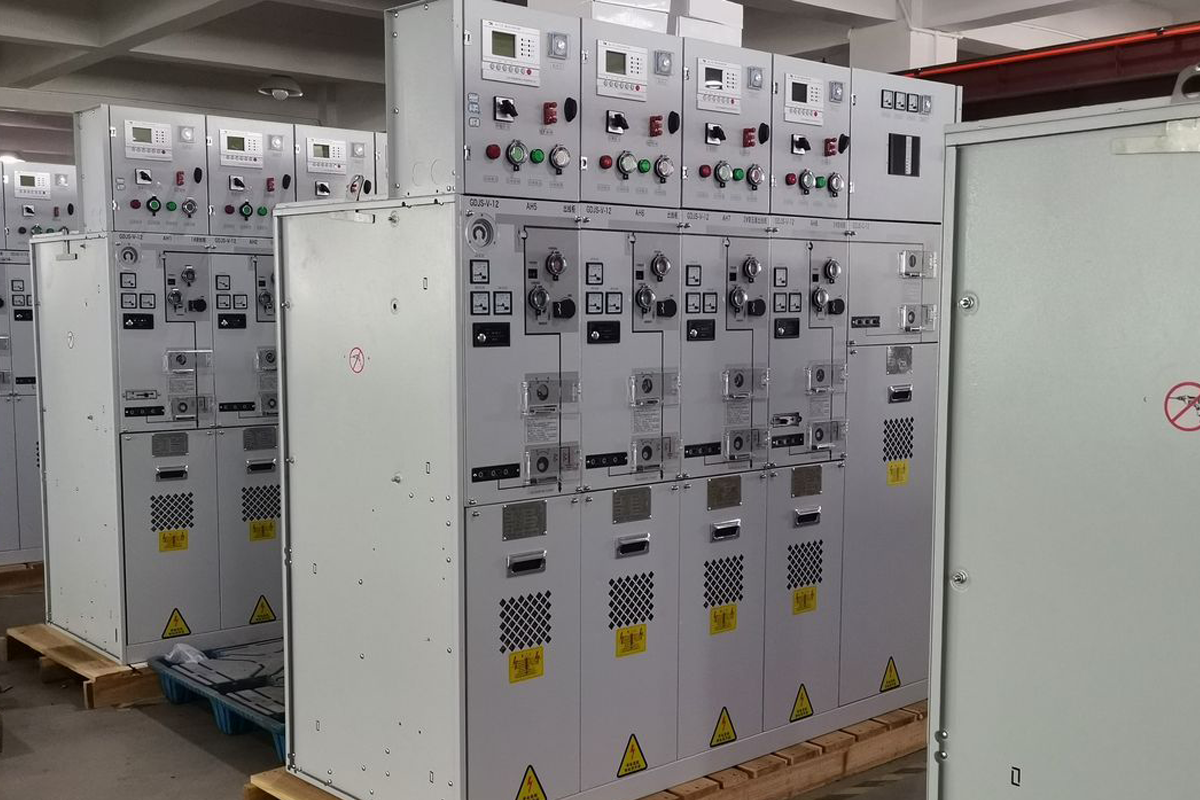

5. Het laagspanningsbesturingscompartiment

Achter de deur op het voorpaneel bevindt zich de intelligentie van het GIS: beveiligingsrelais, bedieningsschakelaars, klemmenblokken, hulpschakelaars en communicatiegateways. Dit compartiment bevindt zich op aardpotentiaal en is door afgedichte bussen geïsoleerd van de hoogspanningsgascompartimenten. Alle secundaire bedrading (voor uitschakeling, sluiting, indicatie en communicatie) wordt hierheen geleid.

De kwaliteit van de afwerking in het laagspanningscompartiment is een betrouwbare indicator voor de algehele kwaliteit van de fabrikant. Netjes geleide bedrading, duidelijk gelabelde aansluitingen en goed geconfigureerde beveiligingsrelais suggereren dat soortgelijke zorg is besteed aan de delen van het paneel die de klant niet gemakkelijk kan inspecteren.

De fysica van gasisolatieWaarom überhaupt gas gebruiken?

 Het antwoord ligt in een fundamentele eigenschap van materie: diëlektrische sterkte.

Elk isolatiemateriaal – lucht, olie, vaste epoxy of gas – heeft een limiet aan het elektrische veld dat het kan weerstaan ​​voordat het kapot gaat en geleidt. Voor lucht bij atmosferische druk ligt die grens op ongeveer 3 kV per millimeter. Voor SF₆ bij een bescheiden druk is deze ongeveer drie keer hoger. Dit betekent dat geleiders in een met SF₆ gevulde tank veel dichter bij elkaar kunnen worden geplaatst dan in de lucht, zonder risico op flashover. Het gehele schakelpaneel krimpt daardoor.

Het mechanisme is moleculair. SF₆ is een elektronegatief gas: de moleculen vangen gemakkelijk vrije elektronen op en vormen zware negatieve ionen die langzaam bewegen in een elektrisch veld en slecht zijn in het in stand houden van een elektronenlawine. Deze eigenschap geeft SF₆ zowel zijn hoge diëlektrische sterkte als zijn uitstekende boogdovende vermogen.

Droge lucht en stikstof werken volgens een eenvoudiger principe. Hun diëlektrische sterkte is lager dan SF₆ bij dezelfde druk, maar is voldoende voor middenspanningstoepassingen wanneer de tankgeometrie is ontworpen met de juiste spelingen. De wisselwerking is een iets groter tankvolume voor dezelfde spanningswaarde, een technisch compromis dat de meeste fabrikanten en gebruikers nu accepteren als de prijs voor het elimineren van het aardopwarmingspotentieel van SF₆, dat 23.500 keer groter is dan dat van CO₂.

Hoe de vergrendelingen werken

Een van de bepalende kenmerken van een GIS is het mechanische vergrendelingssysteem, vaak de “vijf-preventie”-vergrendeling genoemd. Deze vergrendelingen zijn puur mechanisch: ze zijn niet afhankelijk van elektrische energie, software of menselijk geheugen.

De logica is eenvoudig maar meedogenloos:

1. De stroomonderbreker kan niet worden gesloten tenzij de scheider volledig open of volledig gesloten is.

2. De scheider kan niet worden bediend terwijl de stroomonderbreker gesloten is.

3. De aardingsschakelaar kan niet worden gesloten terwijl het circuit onder spanning staat.

4. De stroomonderbreker kan niet worden gesloten terwijl de aardingsschakelaar is ingeschakeld.

5. De deur van het kabelcompartiment kan alleen worden geopend als de aardingsschakelaar gesloten is.

Deze regels worden afgedwongen door nokken, hendels en schuifgrendels die de bedieningshendels of de deurgrendel fysiek blokkeren wanneer niet aan de voorwaarden wordt voldaan. Voor een operator die voor het paneel staat betekent dit dat een onveilige reeks handelingen niet alleen verboden is, maar ook mechanisch onmogelijk.

SF₆-vrij GIS: hetzelfde principe, veiliger gas

Het werkingsprincipe van een SF₆-vrij GIS is identiek aan dat van een conventioneel SF₆ GIS. Dezelfde compartimenten, dezelfde vacuümonderbreker, dezelfde scheider en aardingsschakelaar, dezelfde vergrendelingen. Het enige dat verandert is het gas in de afgesloten tank.

Het middenspannings-GIS van COTENELE gebruikt droge lucht als isolatiemedium. Het gas wordt in de fabriek gezuiverd, ontvochtigd en verzegeld in een roestvrijstalen tank. De tank wordt getest op lekkage en vervolgens afgedicht gelaten gedurende de gehele ontwerplevensduur van 30 jaar. Er is geen manometer die een operator kan aflezen, geen vulpoort en geen gasgerelateerde onderhoudsprocedure die moet worden gevolgd. Het gassysteem is vanuit het perspectief van de gebruiker onzichtbaar.

Deze aanpak heeft drie praktische voordelen voor de eindgebruiker:

• Naleving van milieuvoorschriften.Geen SF₆ betekent geen rapportageverplichtingen voor F-gassen, geen lekdetectieprogramma en geen terugwinning van gas aan het einde van de levensduur. De apparatuur voldoet aan de EU F-gassenverordening zonder uitzonderingen of oplossingen.
• Vereenvoudigd onderhoud.Een onderhoudstechnicus die de paneeldeur opent, vindt dezelfde vacuümstroomonderbreker, hetzelfde scheidingsmechanisme en dezelfde beveiligingsrelais als in elk ander modern GIS. Er is geen gasverwerkingsapparatuur om te begrijpen.
• Toekomstbestendige investering.Nu de SF₆-beperkingen wereldwijd strenger worden, zal apparatuur die geen SF₆ bevat, niet te maken krijgen met strengere servicebeperkingen, stijgende gaskosten of verplichte retrofitvereisten.

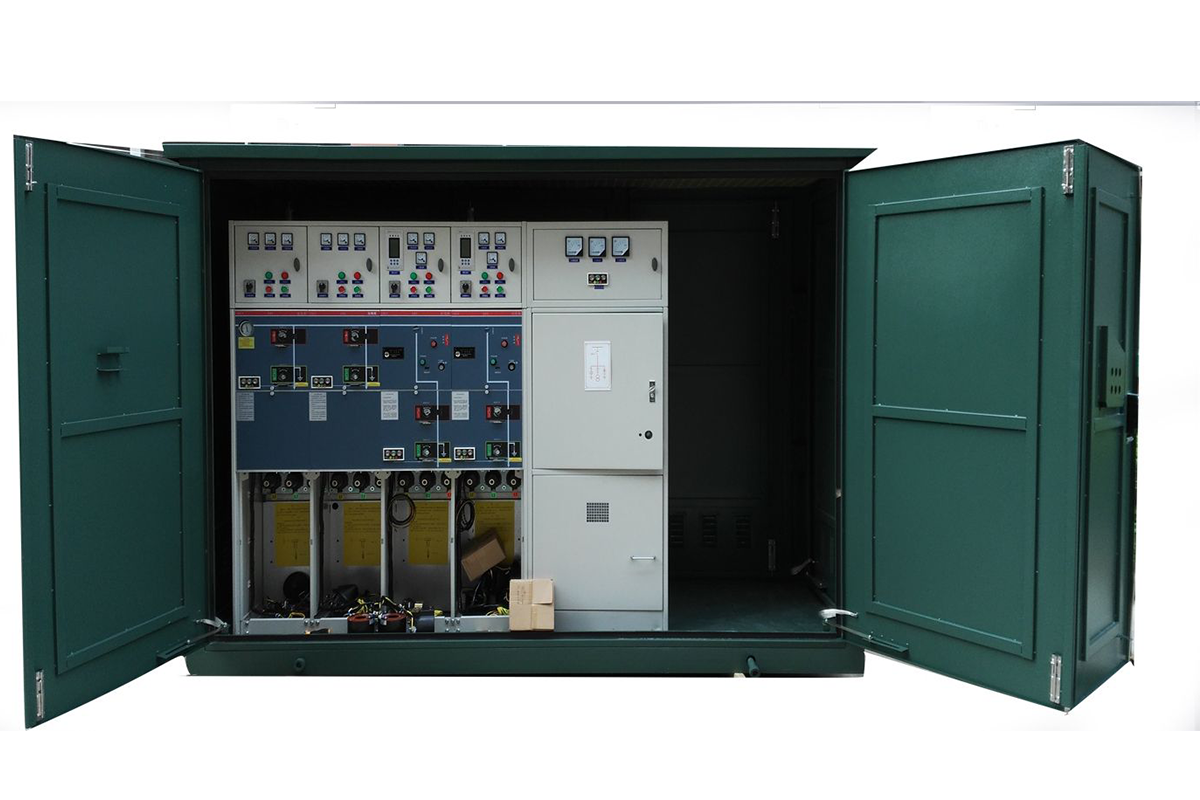

Waar GIS wordt gebruikt

GIS-technologie wordt overal ingezet waar de ruimte beperkt is, betrouwbaarheid van cruciaal belang is, of omgevingsomstandigheden luchtgeïsoleerde apparatuur onpraktisch maken:

• Stedelijke onderstations waar de vastgoedkosten compacte apparatuur tot een financiële noodzaak maken.
• Collectorsubstations voor windparken waar schakelapparatuur betrouwbaar moet werken in afgelegen, soms ruige omgevingen met beperkte onderhoudstoegang.
• Datacenters waar uptime-garanties en ESG-verplichtingen SF₆-vrije, onderhoudsarme apparatuur vereisen.
• Industriële installaties met corrosieve atmosferen, hoge stofniveaus of hoge luchtvochtigheid die blootliggende luchtgeïsoleerde geleiders zouden aantasten.
• Infrastructuur zoals luchthavens, metro's en tunnels, waar brandveiligheid en compactheid niet onderhandelbaar zijn.

Veelgestelde vragen

Vraag: Kan een GIS worden gerepareerd als er gas lekt?

A: Voor een levenslang afgedicht GIS met droge lucht wordt de tank in de fabriek gelast en getest en is deze niet ontworpen om ter plaatse te worden geopend. Als de tank ooit wordt aangetast, wordt doorgaans het hele paneel vervangen. Dit is de reden waarom het testen van de tankintegriteit tijdens de productie van cruciaal belang is. Gaslekkage uit een goed vervaardigde, afgedichte tank komt echter uiterst zelden voor gedurende de levensduur van de apparatuur.

Vraag: Hoe weet u dat de vacuümonderbreker nog werkt?

A: De vacuümintegriteit wordt geverifieerd tijdens routinematige fabriekstests via een test met hoog potentieel over de open contacten. Tijdens gebruik zijn vacuümonderbrekers onderhoudsvrij en gaan ze na verloop van tijd niet achteruit. Het enige slijtagemechanisme is contacterosie tijdens een foutonderbreking, wat wordt verklaard door het nominale elektrische uithoudingsvermogen van de onderbreker.

Vraag: Is droge lucht GIS fysiek groter dan SF₆ GIS?

A: Bij middenspanningsniveaus tot 40,5 kV is het verschil in grootte minimaal en past binnen de standaard paneelafmetingen. Fabrikanten hebben de tankgeometrieën gedurende jaren van ontwikkeling geoptimaliseerd om de voetafdruk van ontwerpen met droge lucht te minimaliseren.

Vraag: Welke normen zijn van toepassing op GIS?

A: Het in metaal omsloten GIS is typegetest volgens IEC 62271-200. De stroomonderbreker binnenin is getest volgens IEC 62271-100. De interne boogclassificatie (IAC) wordt getest volgens IEC 62271-200 bijlage A. COTENELE levert bij elke offerte volledige typetestcertificaten van onafhankelijke IEC-geaccrediteerde laboratoria.

Conclusie: Beheersing van de basis

Een gasgeïsoleerd schakelapparaat werkt door hoogspanningsgeleiders af te dichten in een gasatmosfeer die ze van elkaar en van de aarde isoleert, waardoor het hele samenstel veel kleiner kan worden gemaakt dan het luchtgeïsoleerde equivalent ervan. Binnen die afgesloten omgeving onderbreken vacuümonderbrekers het circuit, zorgen scheiders voor zichtbare isolatie, zorgen aardingsschakelaars ervoor dat de apparatuur veilig kan worden aangeraakt, en een netwerk van mechanische vergrendelingen zorgt ervoor dat deze handelingen alleen in de juiste volgorde kunnen worden uitgevoerd.

De overgang van SF₆ naar droge lucht heeft deze fundamentele architectuur niet veranderd. Het heeft het gas eenvoudigweg vervangen door een gas dat geen millennia lang milieuaansprakelijkheid met zich meebrengt. Voor ingenieurs en kopers is het begrijpen van hoe een GIS werkt de basis voor het specificeren van de juiste apparatuur, het verifiëren van claims van fabrikanten en het garanderen dat de vandaag geïnstalleerde schakelapparatuur over dertig jaar nog steeds het netwerk zal beschermen.

COTENELE produceert SF₆-vrije gasgeïsoleerde schakelapparatuur met behulp van droge luchtisolatie en vacuümonderbreking, typegetest volgens IEC 62271-200. Ons engineeringteam levert complete documentatiepakketten, inclusief typetestcertificaten en routinematige testrapporten, in de aanbestedingsfase, waardoor onze klanten met vertrouwen kunnen specificeren. Op zoek naar SF₆-vrij GIS voor uw volgende project? COTENELE levert 12 kV tot 40,5 kV SF₆-vrije gasgeïsoleerde schakelapparatuur, ringhoofdeenheden en vacuümstroomonderbrekers voor nutsvoorzieningen, duurzame energie, datacenters en industriële toepassingen.
