11KV middenspanning VCB-stroomonderbreker met isolatiemechanisme

De 11KV middenspanning VCB-stroomonderbreker met isolatiemechanisme speelt een zeer belangrijke rol bij de bescherming en controle van stroomdistributiesystemen. In milieuvriendelijke schakelapparatuur werkten deze bedieningsmechanismen meestal om de impact op het milieu te verminderen en goede prestaties te behouden. Het bedieningsmechanisme kan ervoor zorgen dat stroomonderbrekers foutstromen snel onderbreken en de werking betrouwbaar schakelen. De bedieningsmechanismen van de stroomonderbreker maken gebruik van duurzame materialen en efficiënte energieopslagmethoden, die onderhoud en uitvalpercentages kunnen minimaliseren. Veel storingen in stroomonderbrekers houden verband met het bedieningsmechanisme, wat het belang van robuust materiaal en regelmatige beoordeling van de staat benadrukt.

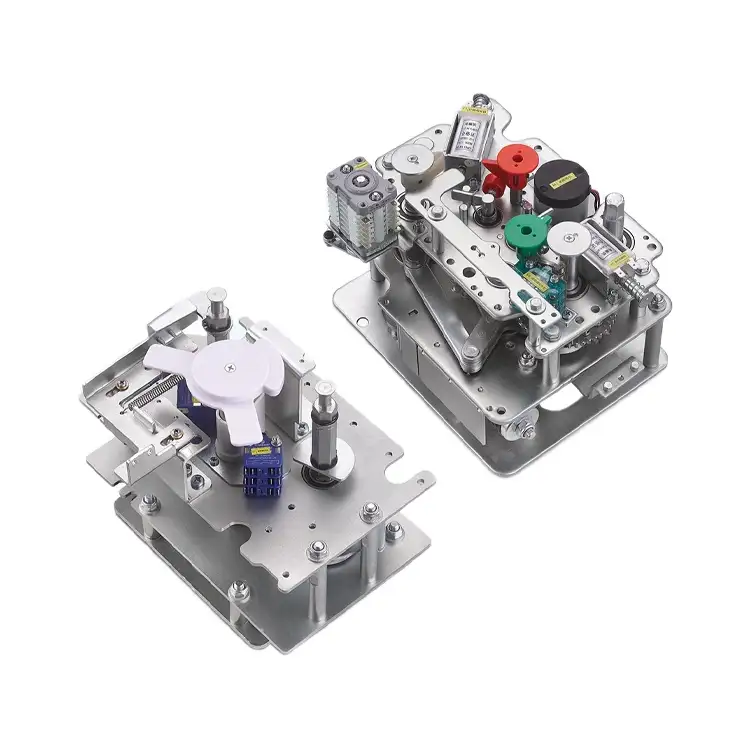

Producthoogtepunten

Model en betekenissen

Wat is een bedieningsmechanisme?

Het bedieningsmechanisme is een samenstel voor een stroomonderbreker of scheider, die mechanische energie genereert, opslaat en vrijgeeft om elektrische contacten te openen of te sluiten. Dit bedieningsmechanisme bestaat uit een energieopslagmedium, een bedieningssysteem en vergrendelingsapparaten, die bedoeld zijn om slechte werking te voorkomen. Afhankelijk van het ontwerp en de krachtvereisten kan een enkel mechanisme één fase of alle drie fasen van een hoogspanningssysteem bedienen. Veel voorkomende typen zijn C-tyoe, G-Type, V-type en F-type bedieningsmechanismen. In milieuvriendelijke panelen en ringhoofdeenheden worden de veerbediende mechanismen op grote schaal gebruikt vanwege hun eenvoud, betrouwbaarheid en milieuvriendelijkheid.

Werkingsprincipe

Het bedieningsmechanisme is een onderdeel van de 11 kV middenspanning VCB-stroomonderbreker met isolatiemechanisme. Zijn functie is het genereren, opslaan en vrijgeven van mechanische energie om de elektrische contacten te openen of te sluiten. Het bedieningsmechanisme bestaat uit een energieopslagmedium, een aandrijfsysteem en vergrendelingsapparaten om verkeerde bediening te voorkomen. Afhankelijk van het specifieke ontwerp en de belastingseisen kan een enkel bedieningsmechanisme een enkelfasig circuit in een hoogspanningssysteem bedienen of tegelijkertijd alle driefasige circuits bedienen.

Veel voorkomende typen zijn bedieningsmechanismen van Type C, Type G, Type V en Type F. In milieuvriendelijke schakelapparatuur en ringhoofdeenheden worden veerbedieningsmechanismen veel gebruikt vanwege hun eenvoudige structuur, betrouwbare werking en milieuvriendelijkheid.

Gebruiksaanwijzing - 11KV middenspanning VCB-stroomonderbreker met isolatiemechanisme

1. Bediening van energieopslag

1. Bevestig het bedieningsmechanisme op de schakelkast.

2. Bevestig de speciale hendel op de bedieningsas rechtsonder op het mechanisme.

3. Draai de hendel rechtsom totdat u een hoorbare "klik" hoort. Dit geeft aan:
De indicatorschacht voor energieopslag heeft de microschakelaar volledig geactiveerd.
De energieopslag is voltooid.

4. Tijdens de elektrische werking slaat het mechanisme automatisch energie op bij het inschakelen.

5. Na de energieopslag wordt het motorcircuit losgekoppeld, waardoor de opgeslagen energie behouden blijft totdat het systeem deze vrijgeeft om het circuit te sluiten.

6.Belangrijk: Zorg ervoor dat de secundaire circuits correct zijn aangesloten en foutloos zijn voordat u het apparaat in gebruik neemt.

2. Sluitingshandeling

Handmatige bediening:

1. Druk op de groene knop om de opgeslagen sluitenergie onmiddellijk vrij te geven.

2. Het mechanisme drijft de contacten van de stroomonderbreker aan om het hoofdcircuit volledig te sluiten.

Elektrische bediening:

1. Schakel de sluitende magneetspoel in.

2. De solenoïde geeft de opgeslagen energie vrij, waardoor de contacten gesloten worden.

3.Tijdens dit proces begint de openingsveer zich op te laden.

4. Veiligheidsopmerking: Opnieuw sluiten wordt voorkomen door de anti-maloperation interlock totdat het systeem gereed is.

3. Openingshandeling

Handmatige bediening:

1. Druk op de rode knop om de opgeslagen openingsenergie vrij te geven.

2. Het mechanisme drijft de contacten van de stroomonderbreker aan om het hoofdcircuit te openen.

Elektrische bediening:

1. Schakel de openende magneetspoel in.

2. De solenoïde geeft onmiddellijk energie vrij, waardoor een snelle contactscheiding wordt gegarandeerd.

3. Het bedieningsmechanisme voltooit de opening van het hoofdcircuit op betrouwbare wijze.

4. Veiligheids- en onderhoudstips

Deze procedures zorgen voor veilig en betrouwbaar schakelen met behoud van vergrendelingen en automatische hersluitingsintegriteit.

Regelmatig testen wordt aanbevolen met behulp van standaard stroomonderbrekeranalyzers.

Inspecteer de energieopslagveren en vergrendelingen en smeer de bewegende delen elke 6 tot 12 maanden.

Volg altijd de richtlijnen van de fabrikant om slechte werking of systeemschade te voorkomen.

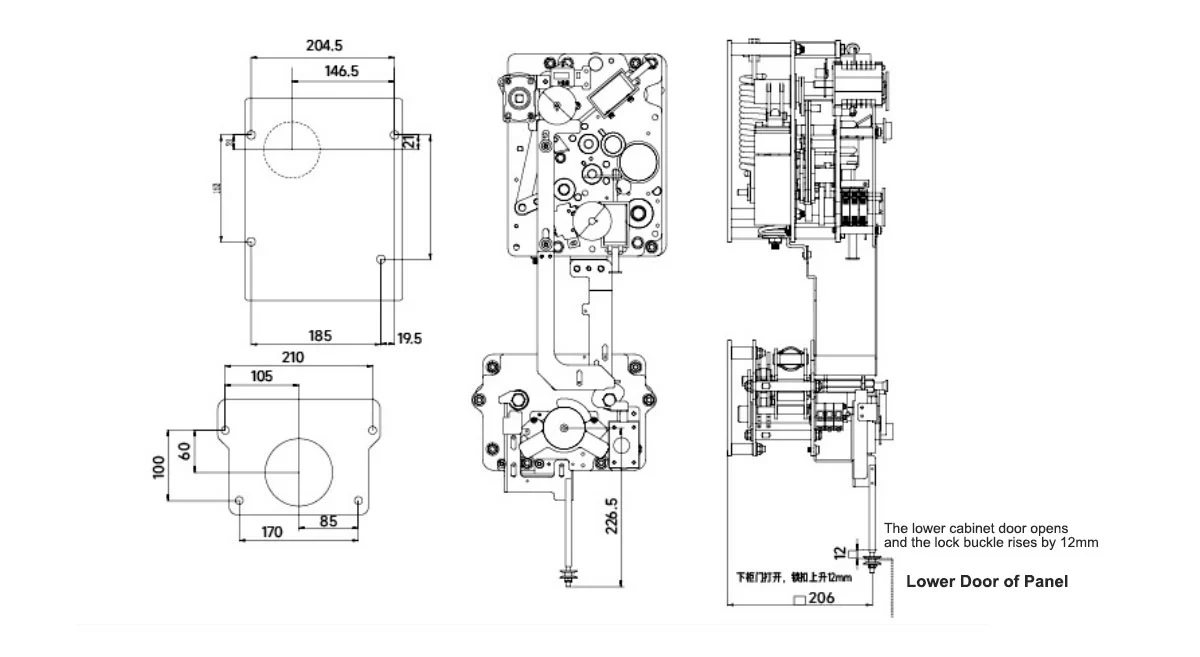

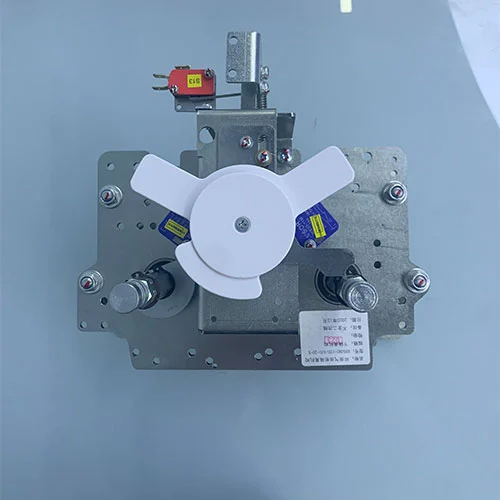

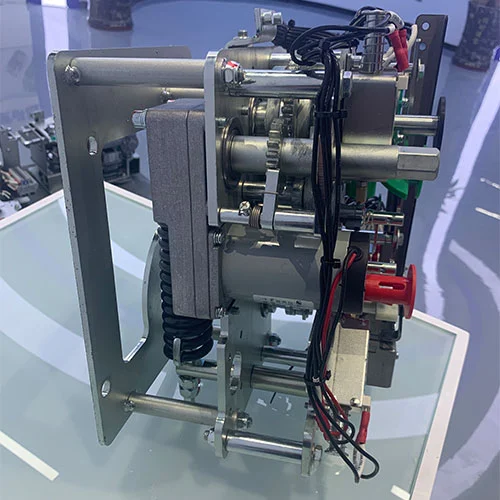

Uiterlijk en dimensie

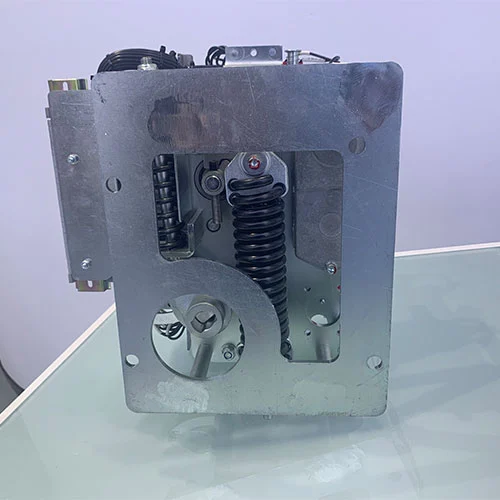

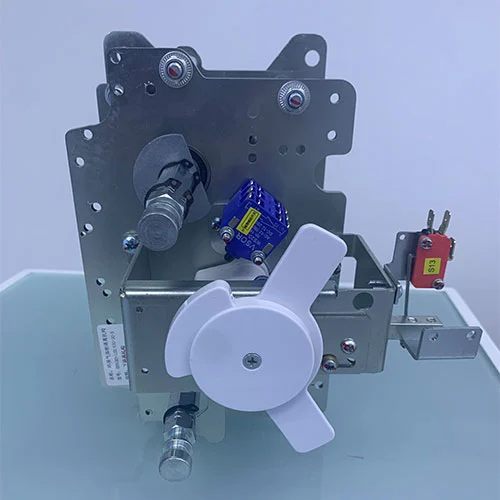

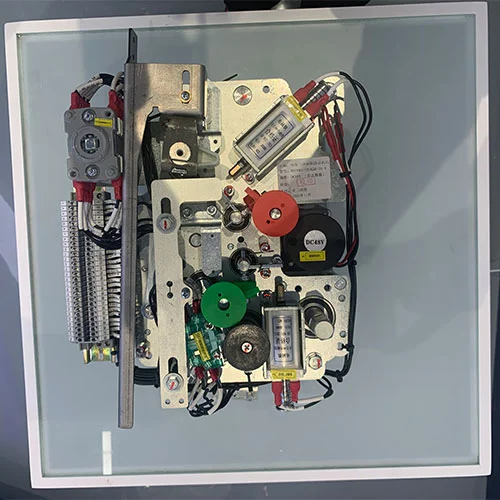

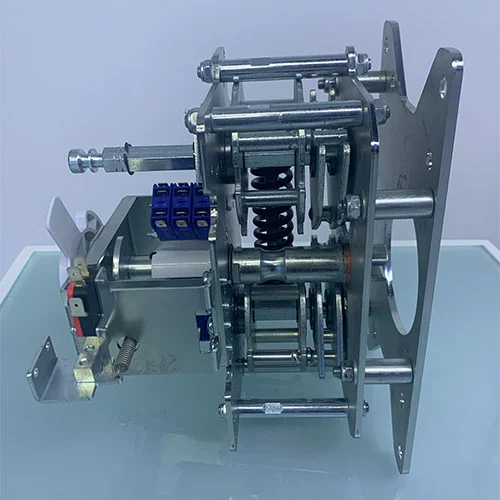

Producten tonen

Veelgestelde vragen

Vraag 1: Wat is de mechanische levensduur van de 11 kV middenspanning VCB-stroomonderbreker met isolatiemechanisme?

A1: Bij goed onderhoud kan de mechanische levensduur meer dan 10.000 cycli bedragen.

Q2: Kan dit product worden aangepast?

A2: Ja, we kunnen OEM/ODM-diensten leveren op basis van specifieke spanningsniveaus of milieuvereisten.

Vraag 3: Is het geschikt voor milieuvriendelijke schakelapparatuur?

A3: Natuurlijk. Dit product wordt veel gebruikt in op duurzaamheid gerichte toepassingen zoals GIS, RMU en luchtgeïsoleerde schakelapparatuur.

Vraag 4: Aan welke normen voldoet het?

A4: GB1984-2014 en GB/T1985-2023.

Vraag 5: Hoe vaak moet onderhoud worden uitgevoerd?

A5: Onderhoud wordt elke 6 tot 12 maanden aanbevolen, inclusief controles van de energieopslag, controles van de vergrendeling en smering.

Veiligheid en onderhoud

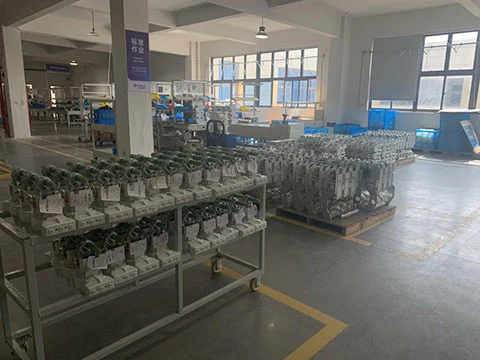

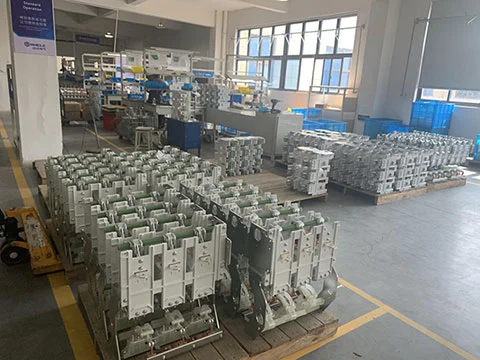

De fabriek van Cotenele biedt uitgebreide test- en onderhoudsondersteuning. Alle mechanismen worden vóór verzending geïnspecteerd en worden geleverd met technische begeleiding van onze fabrieksingenieurs om een ​​veilige en betrouwbare werking te garanderen.
