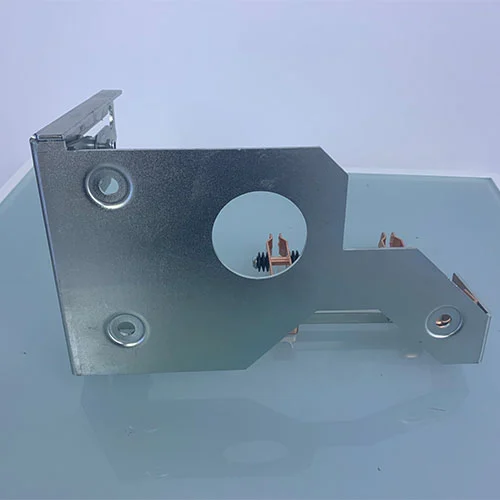

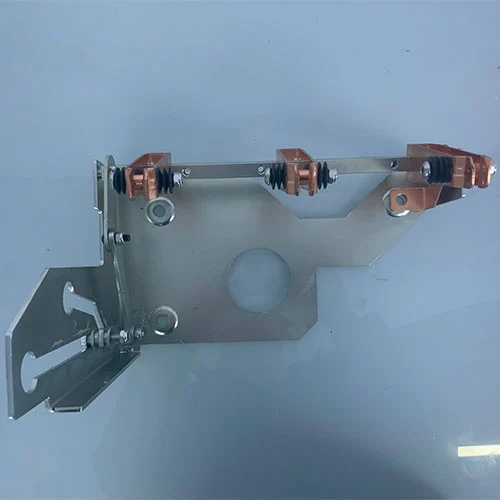

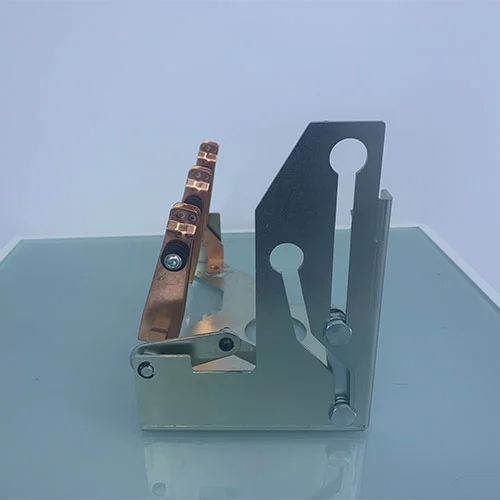

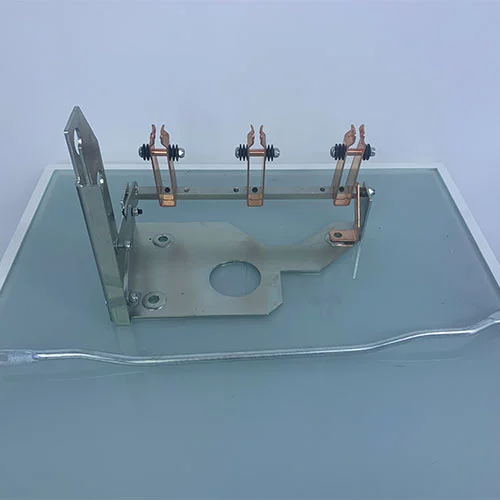

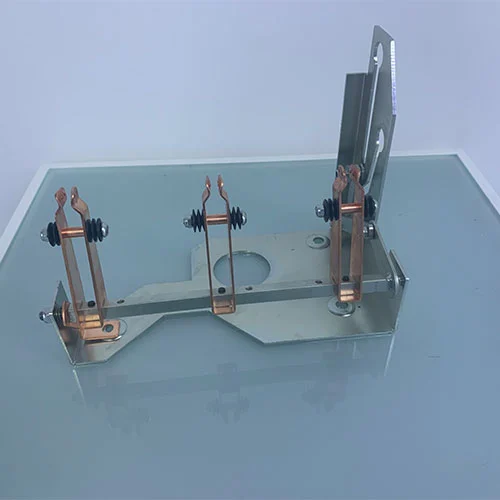

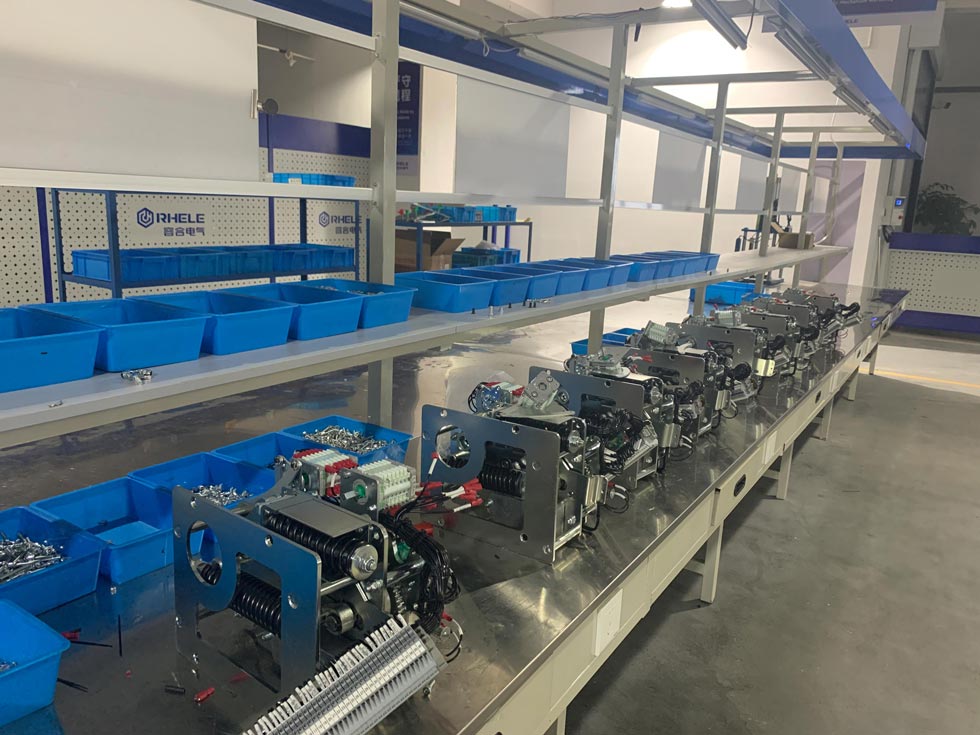

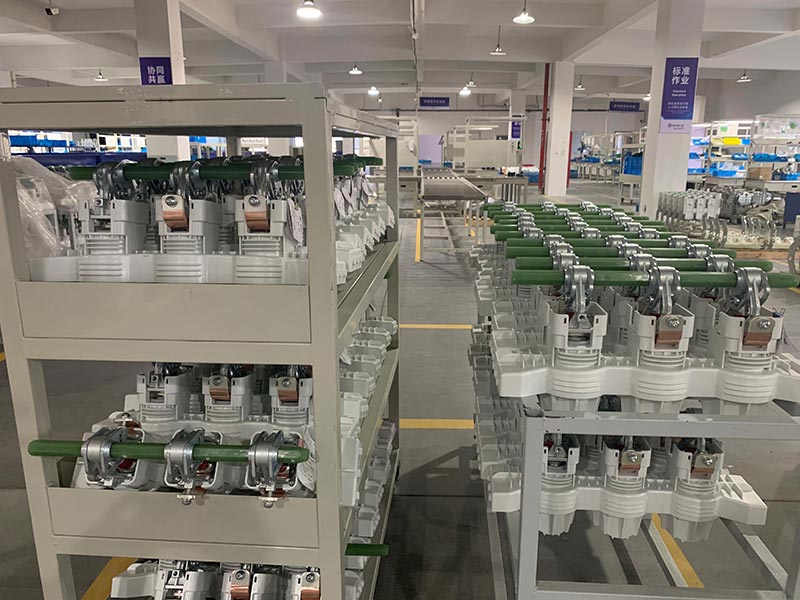

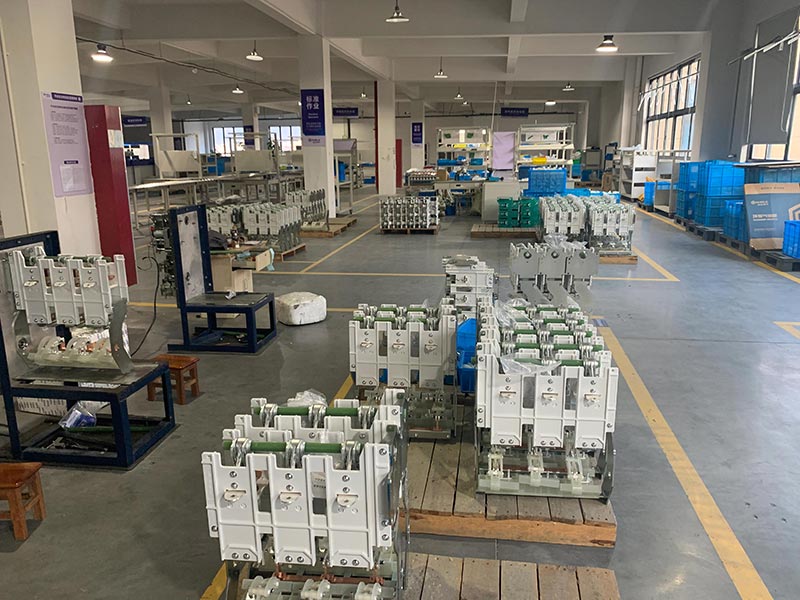

11KV middenspanningsschakelaar voor binnenaarding voor RMU

Een Ring Main Unit (RMU) is een essentiële energievoorziening die zorgt voor een betrouwbare en continue elektriciteitsvoorziening aan eindgebruikers in moderne stroomdistributienetwerken. De aardingsschakelaars worden meestal gemonteerd in deze RMU's van secundaire distributiestations.

RMU's hebben kenmerken van compact formaat en multifunctioneel, de veiligheid van personeel en apparatuur tijdens de ring heeft onderhoud nodig en wanneer ze zich in storing bevinden, is dit van het grootste belang. De 11KV middenspanningsaardingsschakelaar voor binnenshuis voor RMU is een specifiek, maar cruciaal onderdeel. Hoewel de structuur van de aardingsschakelaar eenvoudig is, is het de hoeksteen van veilige operationele procedures, die een verifieerbare en veilige verbinding kunnen bieden tussen de spanningsloze delen van het elektrische circuit en de aarde.

Model en betekenissen

Wat is een aardingsschakelaar?

Een 11KV middenspanningsaardingsschakelaar voor binnenshuis voor RMU is een mechanische schakelaar die gewoonlijk is geïntegreerd in een middenspanningscomponent van de schakelinrichting, zoals een RMU, milieuvriendelijke schakelapparatuur en gasgeïsoleerde schakelapparatuur. Het primaire doel is om een ​​specifiek onderdeel van een circuit, zoals een kabelaanvoer of een stroomrail, rechtstreeks op de aarde aan te sluiten. De aardingsschakelaar is anders bij de vacuümstroomonderbreker of een lastscheidingsschakelaar. De aardingsschakelaar is niet ontworpen om belastingsstroom of foutstroom onder normale omstandigheden te onderbreken. In plaats daarvan is het een veiligheidsapparaat dat alleen werkt nadat het circuit spanningsloos is gemaakt door het primaire schakelapparaat. Het geeft een zichtbare en positieve indicatie dat het stroomafwaartse deel van het netwerk geaard is, zodat technici er veilig aan kunnen werken.

Hoe werkt dit product?

De 11 kV middenspannings-aardingsschakelaar voor binnenshuis voor RMU zorgt voor veilig onderhoud en systeembescherming door een aardingspad met lage impedantie tot stand te brengen. De werking ervan omvat drie belangrijke fasen:

1. Mechanische bediening:De aardingsschakelaar wordt bediend via een extern mechanisme, meestal met behulp van handmatige handgrepen of elektrische apparaten voor bediening op afstand. Dit mechanisme drijft een reeks bewegende contacten naar een reeks vaste contacten. De werking is meestal van het "make-proof" -type, wat betekent dat de schakelaar de mechanische kracht heeft om te sluiten tegen een foutstroom als er een fout optreedt, hoewel hij bij een fout niet kan openen.

2. Het grondpad vaststellen:Wanneer de bewegende contacten passen bij de vaste contacten, creëren ze een continu metalen pad. Eén uiteinde van dit pad is verbonden met de hoogspanningsgeleider (bijvoorbeeld de kabelafsluiting). Het andere uiteinde is stevig vastgeschroefd aan de aardrail van de RMU, die op zijn beurt is verbonden met het aardingsnet van het station. Hierdoor worden de fasegeleiders effectief kortgesloten naar de aarde.

3. Veiligheidsvergrendeling:Een fundamenteel aspect van de werking ervan zijn strikte mechanische vergrendelingen (onderdeel van de logica van "vijf preventie"). Deze vergrendelingen voorkomen dat de aardingsschakelaar wordt gesloten terwijl de hoofdschakelaar (lastscheidingsschakelaar of stroomonderbreker) zich in de gesloten stand bevindt, en voorkomen omgekeerd dat de hoofdschakelaar wordt gesloten terwijl de aardingsschakelaar is ingeschakeld. Dit voorkomt catastrofale ‘dead-short’ fouten.

Wat zijn de functies van dit product?

De 11 kV middenspanningsschakelaar voor binnenaarding voor RMU biedt belangrijke veiligheids- en operationele functies:

1.Personeelsveiligheid

Aardt stroomafwaartse kabels en rails om een ​​werkomgeving zonder potentiaal te garanderen.

Beschermt onderhoudspersoneel tegen onverwachte elektrische omstandigheden zoals omgekeerde voeding, geïnduceerde spanning, blikseminslag of restlading.

2. Resterende ladingsdissipatie

Middenspanningskabels slaan capacitieve energie op.

De schakelaar zorgt voor een gecontroleerd ontladingspad na het loskoppelen van de voeding, waardoor het risico op een elektrische schok wordt geëlimineerd.

3.Statusindicatie en verificatie

Geeft duidelijke visuele indicatie op het RMU-paneel.

Gecombineerd met spanningsaanwezigheidsindicatoren kunnen technici de veiligheid van het circuit verifiëren voordat het apparaat in gebruik wordt genomen.

4. Kabeltesten inschakelen

Vergemakkelijkt veilig elektrische tests zoals isolatieweerstand of VLF-tests.

Na het testen ontlaadt de schakelaar op veilige wijze de verzamelde testspanning van de kabelcapaciteit.

Hoe moet ik verder gaan?

1. Ontkoppeling van de aardingsschakelaar:Steek de bedieningshendel in het bedieningsgat van de aardingsschakelaar en draai aan de omgekeerde pen om deze los te koppelen.

2. Draai in het bedieningsgat van de lastschakelaar met de klok mee (druk op de sluitknop voor elektrische bediening) om de schakelaar te sluiten.

3. Bij gebruik van waaiervormige contacten worden de aardcontacten van de onderste aardingsschakelaar gemonteerd op posities 1, 4 en 6.

4. Bij gebruik van koperen staven voor de overlapping worden de aardcontacten van de onderste aardingsschakelaar gemonteerd op posities 2, 3 en 5.

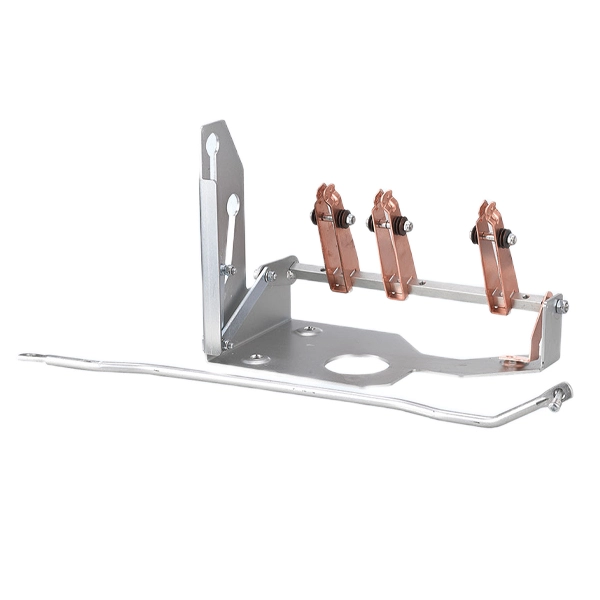

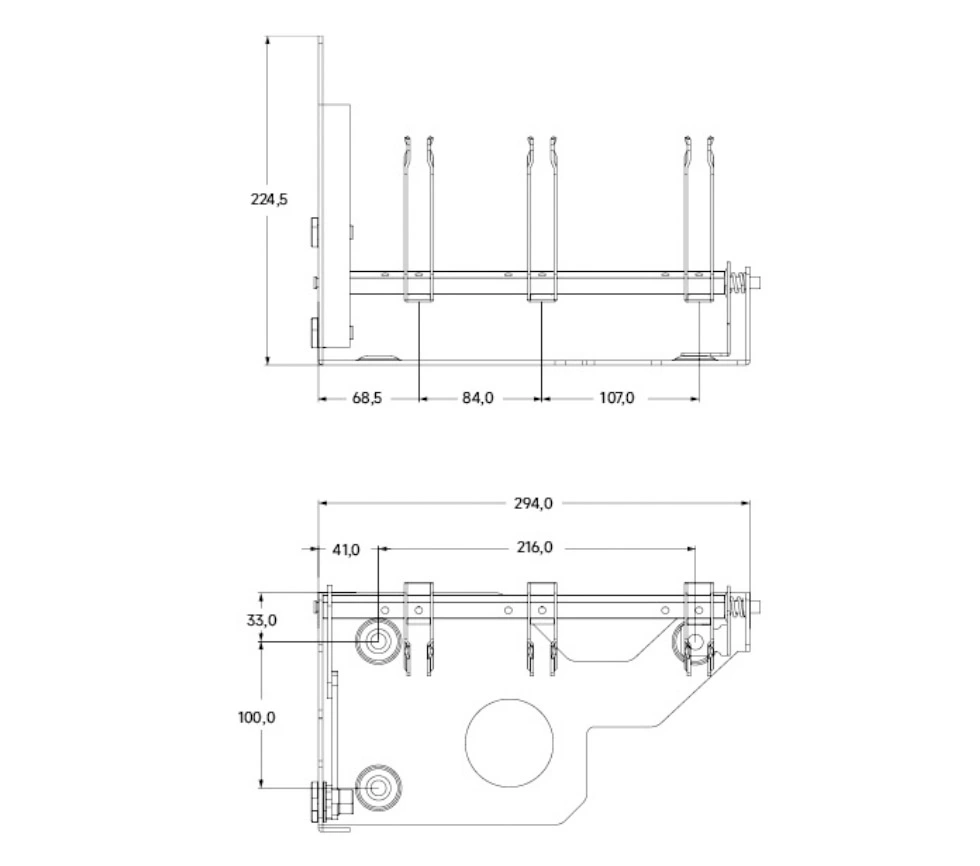

Uiterlijk en afmeting

Waarom kiezen voor Cotenele?

1. China fabrikant, redelijke prijzen, betrouwbare kwaliteit.

2. Uitgebreide ervaring en onafhankelijke R&D van kerncomponenten zorgen voor een efficiënte en veilige werking van de RMU.

3. Uitgebreide after-sales en technische ondersteuning, installatiebegeleiding en inbedrijfstelling ter plaatse voor klanten.

4. Milieuvriendelijke en energiebesparende producten, die voldoen aan de moderne eisen voor groene elektriciteit.

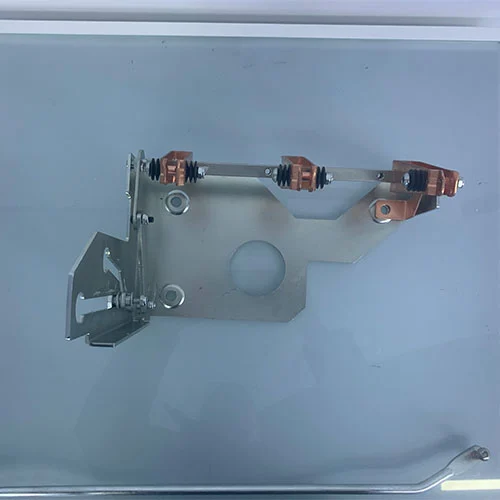

Producten tonen
