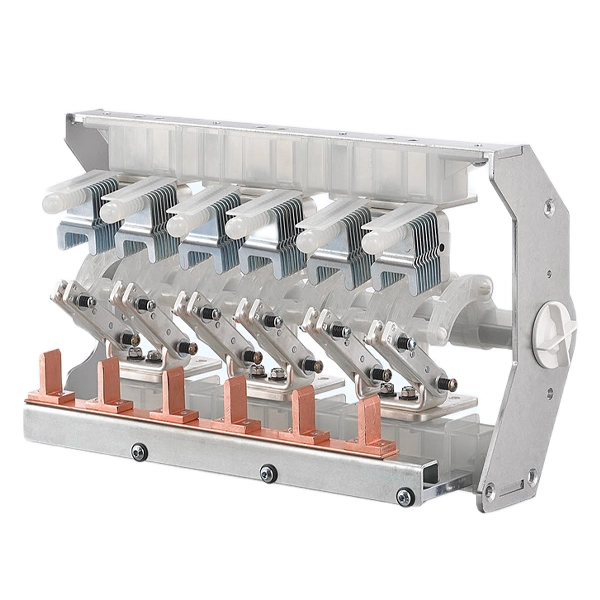

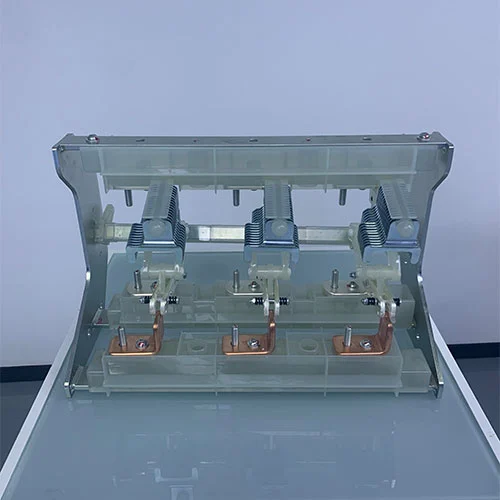

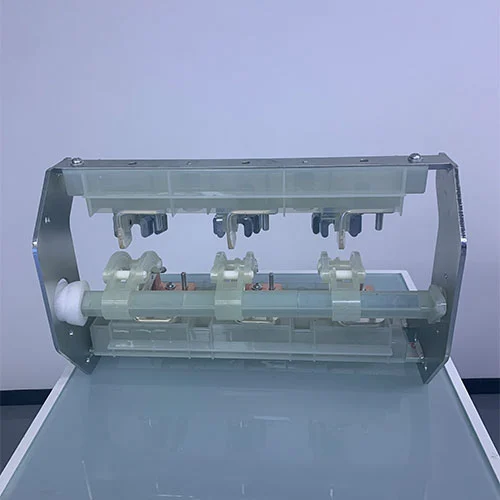

11KV RMU-panelen Middenspanningslastscheidingsschakelaars voor binnenshuis

In de elektriciteitsdistributienetwerken op middenspanning worden verschillende schakelapparatuur gebruikt om de veilige en betrouwbare levering van elektriciteit te garanderen. Hiervan zijn de lastscheidingsschakelaars cruciale componenten in deze schakelapparatuur, zoals ringhoofdeenheden, milieuvriendelijke schakelapparatuur en gasgeïsoleerde schakelapparatuur. Het zijn de gespecialiseerde componenten die zijn ontworpen om te voldoen aan de routinevereisten van het bekrachtigen en uitschakelen van elektrische circuits. De door Contele vervaardigde KDK-12D/1250-20-serie 11KV RMU-panelen voor middenspanningslastscheidingsschakelaars voor binnenshuis, vervaardigd door Contele, krijgen al lange tijd veel lof van binnenlandse en buitenlandse klanten

Model en betekenissen

Wat is een lastscheidingsschakelaar?

11kV RMU-panelen Middenspanningslastscheidingsschakelaars voor binnenshuis zijn elektrische schakelapparaten die zich tussen scheidingsschakelaars en stroomonderbrekers bevinden en die in staat zijn de stroom te onderbreken onder normale circuits en gespecificeerde overbelastingsomstandigheden. Ze kunnen bedrijfsstroom veilig onderbreken, maar zijn niet geschikt voor het onderbreken van kortsluitstromen (foutstromen). Ze zijn doorgaans uitgerust met eenvoudige boogblusapparaten die normale belastingsbogen kunnen verwerken, maar onvoldoende zijn om kortsluitbogen met hoge intensiteit te doven.

Werkingsprincipe van een lastscheidingsschakelaar

De sleutel tot lastscheidingsschakelaars ligt in het veilige beheer van vlambogen. Wanneer de contacten scheiden, ioniseert de stroom de lucht of het diëlektricum, waardoor een geleidend pad ontstaat. Als de boog niet wordt gecontroleerd, zullen de contacten worden beschadigd en wordt de ontkoppeling vertraagd.

Veelgebruikte boogblusmethoden zijn onder meer:

1. Doven van een olie-immersieboog:De contacten zijn ondergedompeld in isolatieolie. De door de boog gegenereerde warmte ontleedt de olie en vormt waterstofgas onder hoge druk dat de boog snel dooft.

2. Gasboogblussing (jettype):Vast boogdovende materiaal wordt verwarmd en verdampt, waarbij gas wordt uitgestoten om de boog te doven.

3. Blussen met perslucht of gasboog:Mechanisch toegevoerde lucht dooft de boog (zoals vroege SF₆).

4. Vacuümboogdoving:De contacten zijn verzegeld in een vacuümfles. Op het AC-nulpunt wordt de boog onmiddellijk gedoofd, waardoor de diëlektrische sterkte wordt hersteld.

Belangrijkste functies

11KV RMU-panelen Middenspanningslastscheidingsschakelaars voor binnenshuis zijn de zeer belangrijke componenten voor de ringhoofdeenheden en milieuvriendelijke schakelapparatuur, ze hebben verschillende kritische functies:

1. Routinematige circuitschakeling: Kan handmatig of op afstand worden bediend om de stroomvoorziening van en naar de lijn in of uit te schakelen, geschikt voor onderhoud of ringnetwerkschakeling.

2. Stroomdraagvermogen en bestand tegen capaciteit: Kan nominale stroom dragen en gedurende een korte periode de mechanische en thermische belasting van kortsluitstroom weerstaan.

3. Visueel isolatiepunt: Biedt een betrouwbaar visueel ontkoppelingspunt, waardoor de veiligheid van onderhoudspersoneel wordt gewaarborgd.

4. Beveiliging in combinatie met zekeringen: In een ringnetwerkeenheid werkt de belastingsschakelaar samen met zekeringen om automatische foutuitschakeling te bewerkstelligen, waardoor wordt voorkomen dat eenfasige werking de belasting beschadigt.

Lastscheidingsschakelaar versus scheider versus vacuümstroomonderbreker

Om de rol van de lastschakelaar volledig te kunnen waarderen, is het essentieel om deze te vergelijken met zijn tegenhangers.

Over het geheel genomen is de belastingsschakelaar een efficiënt, gespecialiseerd functiecomponent voor de middenspanningsringhoofdeenheid of milieuvriendelijke schakelapparatuur. Door de veilige onderbreking van belastingsstromen te beheersen en naadloos samen te werken met zekeringen voor foutbeveiliging, biedt het een economische, compacte en betrouwbare oplossing voor de overgrote meerderheid van schakeloperaties in middenspanningsdistributienetwerken. Terwijl de scheider veiligheid biedt door middel van isolatie en de stroomonderbreker uitgebreide bescherming biedt, is de lastschakelaar het werkpaard dat de stroom van energie dagelijks actief beheert.

Technische parameters

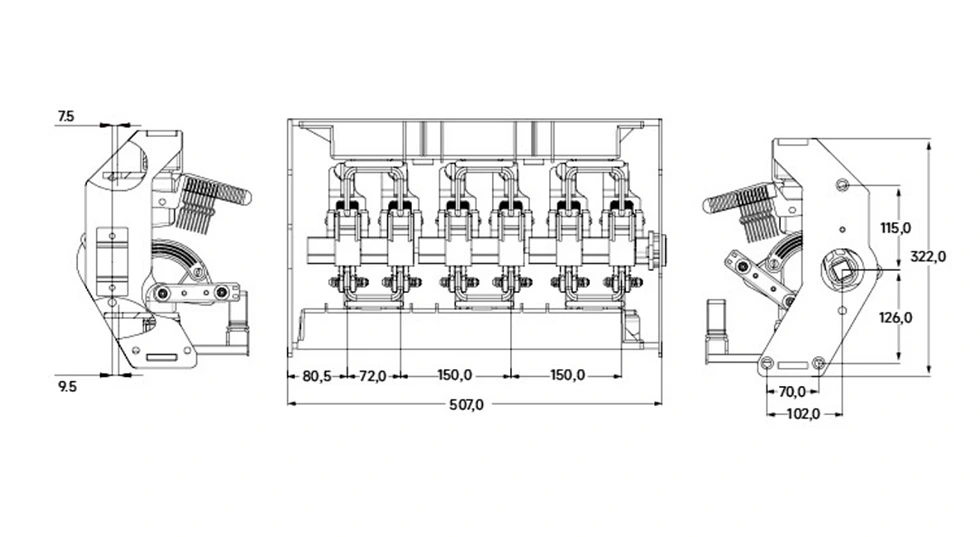

Uiterlijk en dimensie

Veelgestelde vragen

Q1. Wat is de hoofdtaak van een lastscheidingsschakelaar?

A: De hoofdfunctie van de 11KV RMU-panelen voor middenspanningsbelastingsschakelaars voor binnenshuis is het in- en uitschakelen van de stroom. we gebruiken een lastscheidingsschakelaar om de stroom veilig uit te schakelen wanneer een elektricien onderhoud aan een lijn moet uitvoeren. Deze is ontworpen om de normale stroom aan te kunnen die elke dag door het systeem stroomt.

Vraag 2. Hoe lang gaat een lastscheidingsschakelaar doorgaans mee?

A:De meeste moderne lastscheidingsschakelaars, vooral die welke gebruik maken van vacuümtechnologie, zijn zeer duurzaam. Ze worden beoordeeld voor een specifiek aantal bewerkingen (bijvoorbeeld 1.000 of 2.000 keer). Onder normale werkomstandigheden kunnen ze tientallen jaren meegaan zonder dat de hoofdonderdelen vervangen hoeven te worden.

Q3. Is een lastscheidingsschakelaar veilig aan te raken?

A:In moderne schakelapparatuur is de lastscheidingsschakelaar zelf meestal verzegeld in een metalen tank (zoals in een "gasgeïsoleerd" of "milieuvriendelijk schakelapparaat). Je kunt hem niet rechtstreeks aanraken. De buitenkant van de kast is geaard, dus als de apparatuur op de juiste manier is geïnstalleerd, is het voor operators veilig om ervoor te gaan staan ​​en de hendel te bedienen.

Q4. Waarom is een lastschakelaar goedkoper dan een stroomonderbreker?

A: Een stroomonderbreker is een zeer complexe machine. Het moet sterk genoeg zijn om een ​​enorme bliksemachtige uitbarsting van energie (kortsluiting) op te vangen en te stoppen. Een lastscheidingsschakelaar hoeft alleen de normale elektriciteitsstroom te stoppen. Omdat de onderdelen binnenin niet zo zwaar hoeven te zijn, zijn de productiekosten lager.

Vraag 5. Kan ik een lastscheidingsschakelaar gebruiken voor een grote fabrieksmotor?

A: Meestal niet. Grote motoren veroorzaken speciale problemen als u ze uitschakelt. Ze vereisen een apparaat (zoals een contactor of een specifieke stroomonderbreker) dat is ontworpen om dat specifieke type elektrische terugslag aan te kunnen. Lastscheidingsschakelaars zijn het beste voor kabels, distributielijnen en transformatoren.

Onze toewijding aan after-sales service

Wij zijn van mening dat onze samenwerking met u begon nadat de transactie was voltooid. Ons bedrijf streeft ernaar betrouwbare ondersteuning te bieden om ervoor te zorgen dat uw apparatuur gedurende de gehele levensduur soepel kan functioneren. Dit zijn de diensten die u bij ons kunt verkrijgen:

Technische ondersteuning en training: begeleiding op afstand en gratis training; eerste jaar gratis onderhoud.

Snelle respons: vragen worden binnen 1 uur afgehandeld, waardoor een tijdige probleemoplossing wordt gegarandeerd.

Levenslange consultatie: technisch advies en ondersteuning gedurende de gehele levenscyclus van de apparatuur.

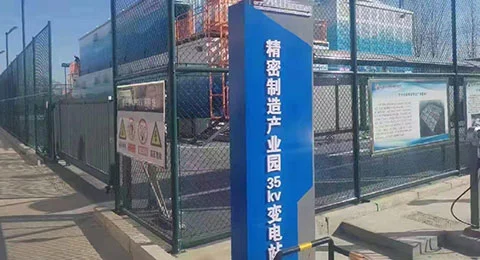

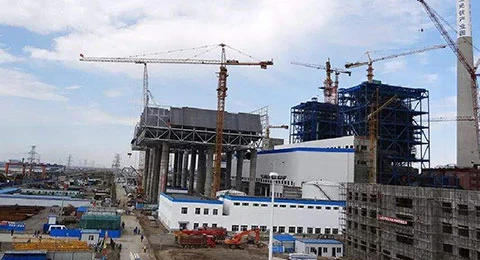

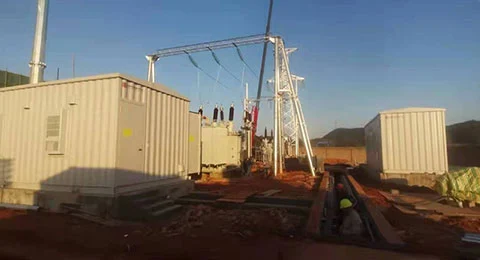

Klantcases

1. Regionaal stroomdistributieproject voor het staatsnet Oost-China

2. Nieuwe energiebasis van de provincie Qinghai, 1600 MW fotovoltaïsch project

3. Uitbreiding van het 110 kV-substation in Tadzjikistan Aini-goudmijn

4. Volledige levering van stroomapparatuur aan de spoorweg Sichuan-Tibet

Waarom kiezen voor Cotenele Elektrisch?

1. Professionele fabrikant in China, directe levering in de fabriek, ondersteunt bulkinkoop.

2. Producten zijn ISO9001/14001/18001 gecertificeerd.

3. Jarenlange ervaring in het samenwerken met binnenlandse en internationale klanten, praktijkvoorbeelden garanderen succes.

4. Innovatieve R&D, waarbij de milieuvriendelijke gaskasten uit de RHSV-serie voortdurend worden geüpgraded.

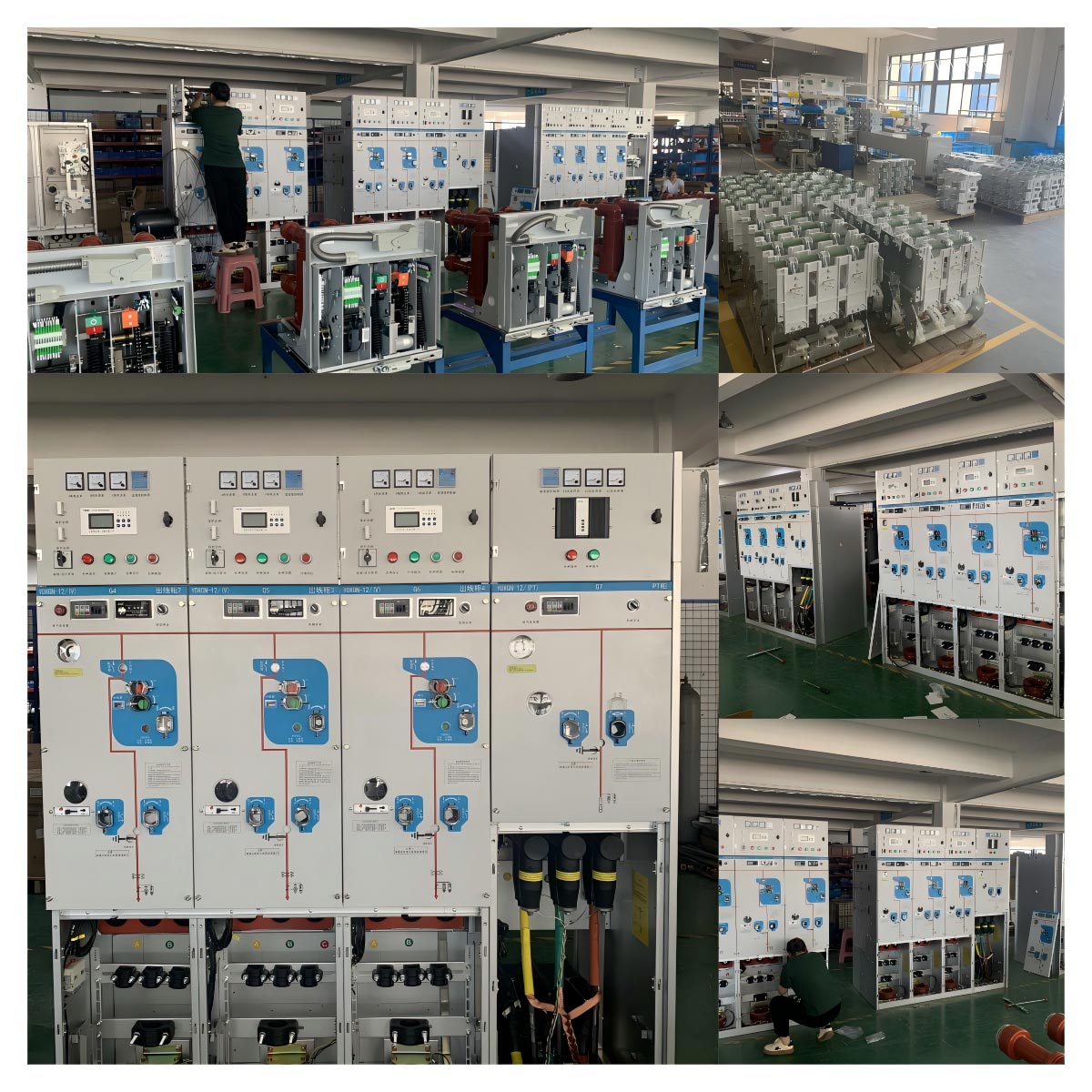

Producten tonen
