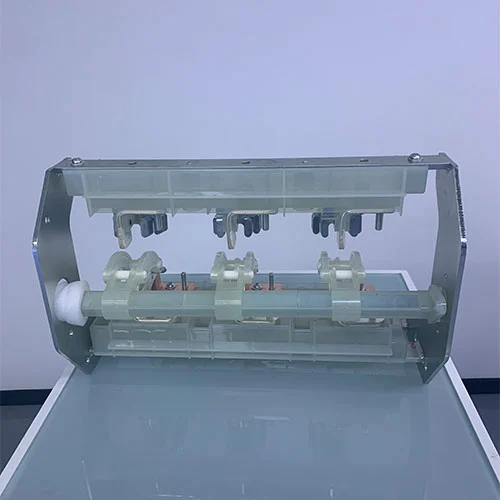

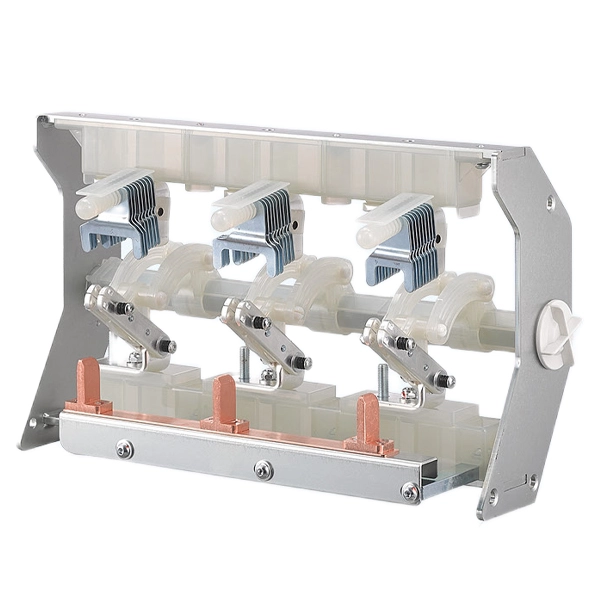

11KV middenspanningsschakelaar voor ringhoofdunit

De 11 kV middenspanning ringhoofdeenheid-belastingsschakelaar is het kernonderdeel in een ringnetwerkeenheid die wordt gebruikt om de nominale stroomschakelaar te regelen. Cotenele biedt zeer betrouwbare lastschakelaars en ringnetwerkunitoplossingen.

Korte duurstroom: Hoofdcircuit is kortstondig bestand tegen stroom tot 20 kA (4s), 25 kA (3s); aardingsschakelaar korte tijd bestand tegen stroom 20kA (4s).

Mechanische levensduur: belastingsschakelaar 5000 schakelingen, aardingsschakelaar 3000 schakelingen.

Standaardnaleving: GB3804-2017, GB16926-2009, GB/T1985-2023.

Model en betekenis

Wat is een lastscheidingsschakelaar?

Het is een mechanisch schakelapparaat, meestal gemonteerd in een ringhoofdeenheid of gasgeïsoleerd schakelmechanisme, dat onder normale circuitomstandigheden elektrische stromen kan opwekken, transporteren en onderbreken. Waaronder het werken onder omstandigheden zoals belastingstromen, onbelaste omstandigheden of kleine inductieve stromen (zoals het bekrachtigen van een transformator).

De lastscheidingsschakelaar is anders met scheider. Deze wordt meestal gebruikt om de elektrische spanning op te vangen die gepaard gaat met het onderbreken van de stroomstroom wanneer het systeem normaal functioneert. Hij is uitgerust met een boogblussysteem om de elektrische boog die ontstaat wanneer de contacten onder belasting loskomen, veilig te doven. Veel voorkomende boogdovingsmethoden zijn onder meer vacuümonderbreking, SF6-gasonderdompeling of luchtcompressie (kogeltype).

Belangrijkste functies en rollen van een lastscheidingsschakelaar

De belangrijkste functie van een lastscheidingsschakelaar is operationele controle en niet foutbeveiliging. De kernfuncties omvatten:

Schakelbelastingsstroom:Een kernfunctie van de lastscheidingsschakelaar is het veilig aansluiten en loskoppelen van circuits die hun normale bedrijfsstroom voeren. zodat de operators delen van het elektriciteitsnet, zoals transformatoren of kabelringen, van stroom voorzien of spanningsloos maken voor routineonderhoud of herconfiguratie.

Huidig ​​draagvermogen:De lastscheidingsschakelaar kan de nominale stroom continu transporteren zonder oververhitting wanneer deze gesloten is, waardoor een efficiënte krachtoverdracht via de RMU wordt gegarandeerd.

Fouten weerstaan:Een lastscheidingsschakelaar moet robuust genoeg zijn om bestand te zijn tegen de immense elektromagnetische en thermische spanningen van een foutstroom die er doorheen vloeit totdat een stroomopwaarts beveiligingsapparaat (zoals een zekering of onderbreker) de fout opheft, omdat deze een kortsluitfout niet kan onderbreken, wat de "fout maken" -mogelijkheid wordt genoemd.

Isolatie bieden:Veel lastschakelaars zijn ontworpen om een ​​zichtbaar of betrouwbaar isolatiepunt te bieden, waardoor ervoor wordt gezorgd dat stroomafwaartse apparatuur tijdens onderhoud veilig wordt losgekoppeld van de stroombron.

Waar kan dit product worden gebruikt?

11KV middenspanning Ring Main Unit Load Switch zijn de werkpaarden van Ring Main Units en worden veelvuldig gebruikt in middenspanningsdistributienetwerken (meestal tot 24 kV of 40,5 kV).

Transformatorbeveiliging (met zekeringen):Een lastscheidingsschakelaar wordt vaak gecombineerd met middenspanningszekeringen in de F-unit ringhoofdunit om distributietransformatoren te beschermen. De lastscheidingsschakelaar regelt het normale werkcircuit, terwijl de zekering elke foutstroom onderbreekt.

Kabelschakeling:De lastscheidingsschakelaar creëert gesloten-lusnetwerken via ring-in en ring-out stroomkabels.

Compatibiliteit met moderne isolatie:

SF6 geïsoleerde RMU's:Lastscheidingsschakelaars worden vaak gebruikt in met zwavelhexafluoride gas geïsoleerde ringhoofdeenheden. SF6 heeft uitstekende isolatieprestaties en helpt de boog te blussen, met kenmerken van een compact formaat en een afgedichte behuizing.

Milieuvriendelijke RMU's:Met het streven om de SF6-emissies te verminderen, worden lastschakelaars nu met succes ingezet in ‘groen’ of milieuvriendelijk gebruik van alternatieve isolatiemedia zoals droge lucht, stikstof of fluornitrilmengsels. Moderne ontwerpen optimaliseren de contactstructuur om een ​​betrouwbare boogdoving in deze milieuvriendelijke gassen te garanderen.

Lastscheidingsschakelaar VS vacuümstroomonderbrekers VS scheiders

Alle lastscheidingsschakelaars, vacuümstroomonderbrekers en scheiders zijn kerncomponenten voor de RMU en milieuvriendelijke schakelapparatuur en gasgeïsoleerde schakelapparatuur, maar er is veel verschil tussen deze drie componenten vanwege hun functies en structuren:

De 11KV middenspanning ringhoofdunit-belastingsschakelaar is het primaire apparaat voor de routinematige controle van de stroomstroom binnen een ringhoofdunit. Het biedt de kritische mogelijkheid om onder spanning staande circuits veilig te beheren met behoud van een compacte vormfactor die geschikt is voor moderne, afgedichte behuizingen, of deze nu traditioneel SF6-gas gebruiken of nieuwe milieuvriendelijke alternatieven. De functie ervan verschilt van de puur op veiligheid gerichte scheider en de beveiligingsschakelaar.

Technische parameters

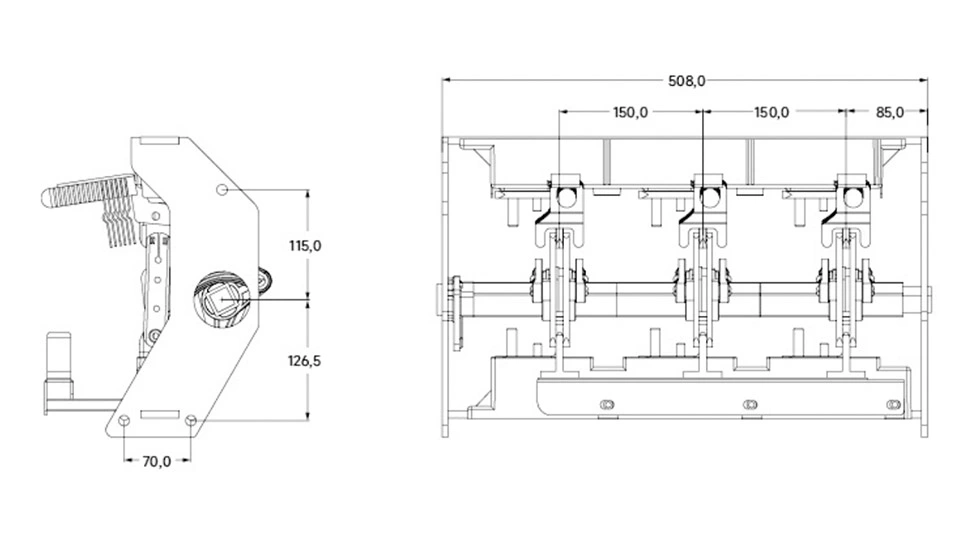

Uiterlijk en dimensie

Veelgestelde vragen

Vraag 1: Wat is een 11 kV middenspanningsringschakelaar voor de belasting van de hoofdunit?

A: Een 11 kV middenspanningsringhoofdeenheidlastschakelaar is een mechanisch schakelapparaat dat is geïnstalleerd in een ringhoofdeenheid (RMU), gasgeïsoleerde schakelapparatuur (GIS) of milieuvriendelijke schakelapparatuur. Het wordt gebruikt voor het veilig aansluiten en loskoppelen van middenspanningsstroom. Het kan de nominale belastingsstroom dragen en het circuit onder normale bedrijfsomstandigheden ontkoppelen, maar is niet geschikt voor het direct onderbreken van grote kortsluitstromen.

Vraag 2: Wat is het verschil tussen een ringhoofdeenheid en een met metaal beklede schakelinrichting? Hoe moeten we daartussen kiezen?

A: Het belangrijkste verschil betreft de structuur en het toepassingsgebied.
Ringhoofdeenheid: compacte structuur en klein formaat, en de belangrijkste interne componenten gebruiken meestal een combinatie van lastscheidingsschakelaars en zekeringen. Wordt voornamelijk gebruikt aan het einde van het distributienetwerk (zoals residentiële distributie, kleine onderstations), verantwoordelijk voor de besturing en bescherming van transformatoren, met de nadruk op de stroomvoorziening van ringnetwerken en het aftappen van kabels.
Met metaal beklede schakelapparatuur: deze heeft een groot volume en is meestal uitgerust met stroomonderbrekers, die een extreem hoog uitschakelvermogen hebben. Hoofdzakelijk gebruikt voor hoofdcircuits van onderstations of grote industriële belastingen, verantwoordelijk voor stroomverdeling met grote capaciteit en kortsluitbeveiliging.
Selectiesuggestie: Voor transformatoren met een vermogen van 1250 kVA of minder, of in situaties waar de ruimte beperkt is en een ringnetwerkvoeding vereist is, kunt u de ringhoofdunit gebruiken. Voor inkomende lijnen met een hoge capaciteit of kritische apparatuur zijn met metaal beklede schakelapparatuur geschikter.

Vraag 3: Is SF6 een onvriendelijk gas voor het milieu? Zijn er nu milieuvriendelijke alternatieven?

A: Ja, SF6 is een van de krachtigste broeikasgassen die we kennen. Om aan de milieueisen te voldoen, zijn er nu volwassen, milieuvriendelijke gasgeïsoleerde ringhoofdunitproducten op de markt verkrijgbaar.
• Alternatieven: De ringhoofdunits die droge lucht, stikstof of milieuvriendelijke gasmengsels als isolatiemedium gebruiken.
• Prestaties: Deze milieuvriendelijke ringhoofdunits komen qua compactheid en betrouwbaarheid zeer dicht in de buurt van SF6-geïsoleerde RMU's, en ze zijn aanzienlijk nuttig voor de bescherming van het milieu. Als u een groene of milieucertificering hoopt te behalen, kunt u kiezen voor de milieuvriendelijke RMU's.

Vraag 4: Welk onderdeel kan het beste in de Ring-hoofdeenheid worden gemonteerd? Een combinatie van belastingsschakelaar en zekering of een stroomonderbreker?

A: Ze zijn allebei oké, alleen hun functies zijn verschillend.
Combinatie van belastingsschakelaar en zekering: Ontworpen voor transformatorbeveiliging. Zekeringen bieden een hoog stroombegrenzend vermogen, snelle werking en lagere kosten. Het nadeel is de noodzaak om het zekeringelement na gebruik te vervangen.
Stroomonderbreker: Gebruikt voor inkomende/uitgaande lijnen met hoge capaciteit of toepassingen die een zeer hoge leveringscontinuïteit vereisen. Het kan na een storing opnieuw worden gesloten zonder onderdelen te vervangen, maar de kosten zijn hoger.
Conclusie: De combinatie-eenheid wordt doorgaans gekozen voor transformatorbeveiliging; Er wordt gekozen voor stroomonderbrekers voor inkomende/uitgaande feeders op de hoofdlijn.

Kwaliteitsgarantie en after-sales service

1. Wij bieden online videobegeleiding op afstand en gratis gespecialiseerde technische training voor het technisch personeel van onze klanten. Binnen een jaar na de inbedrijfstelling van het product bieden wij gratis onderhoudsdiensten aan. Daarna blijven betaalde onderhoudsdiensten beschikbaar voor klanten die ondersteuning willen blijven ontvangen.

2. Wij streven ernaar om langdurige, enthousiaste en attente service te leveren. Wanneer wij een verzoek van een klant ontvangen, reageren wij binnen een uur via e-mail of telefoon, waardoor tijdige communicatie en een efficiënte afhandeling worden gegarandeerd.

3.We zetten een permanent technisch advieskanaal op voor onze klanten. We zijn altijd bereid om professionele ondersteuning en oplossingen te bieden voor alle problemen die verband houden met het gebruik van het product of technische problemen die zich voordoen tijdens de werking van het systeem.

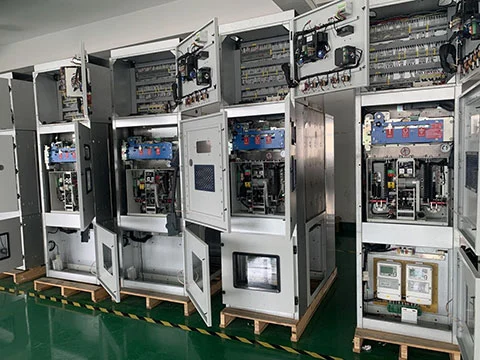

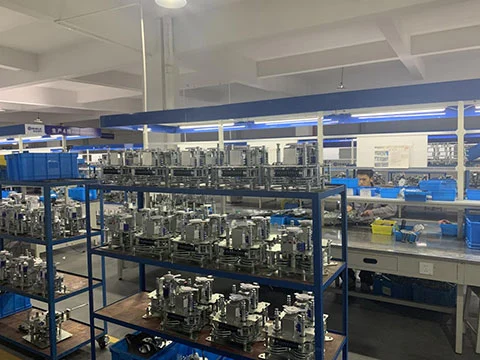

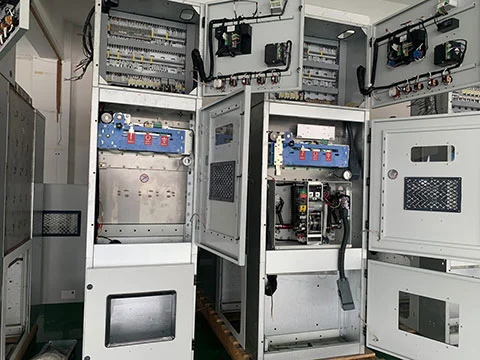

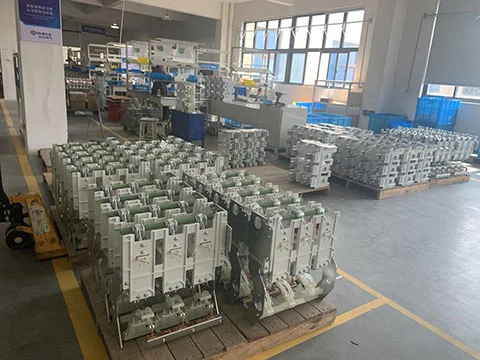

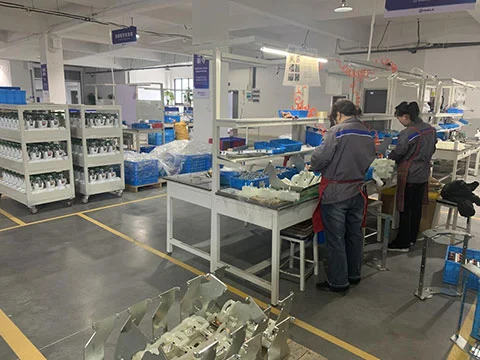

Fabriekswerkplaats

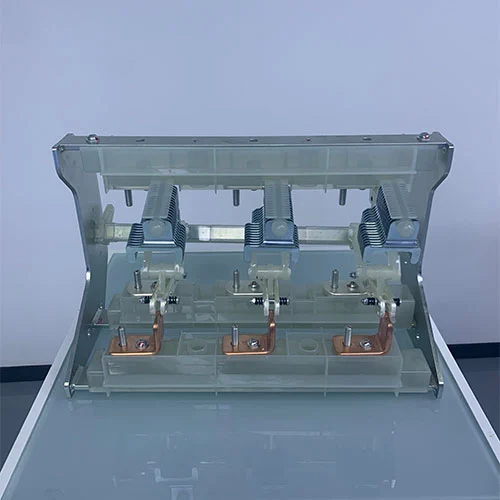

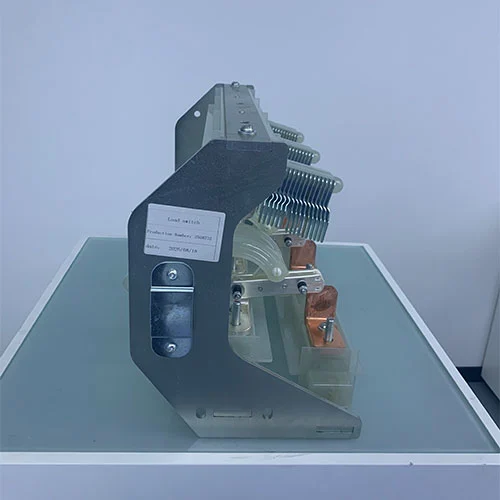

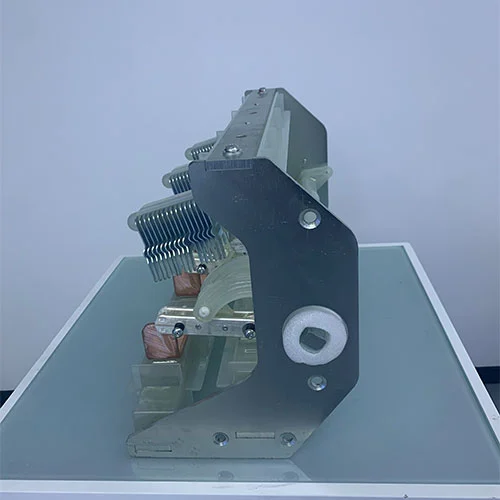

Producten tonen
