Hoe evalueer ik de kwaliteit van middenspanningsschakelaars vóór aankoop?

Inleiding: Kwaliteit wordt verdiend vóór levering, en niet daarna ontdekt

Een middenspanningsbord ziet er indrukwekkend uit in een brochure. De roestvrijstalen behuizing glanst. De specificaties op het gegevensblad voldoen aan alle eisen. Maar het verschil tussen een paneel dat 30 jaar lang betrouwbaar presteert en een paneel dat terugbelverzoeken, downtime en dure retrofits genereert, is niet zichtbaar op een pdf. Het is ingebed in het productieproces, de testdiscipline en de technische beslissingen die worden genomen lang voordat de apparatuur de projectlocatie bereikt.

Voor inkoopprofessionals, adviesingenieurs en vermogensbeheerders gaat het evalueren van de kwaliteit van schakelapparatuur vóór aankoop niet over het verifiëren of het typeplaatje overeenkomt met de bestelling. Het gaat erom te bepalen of de fabrikant over de processen, de testmogelijkheden en de kwaliteitscultuur beschikt om apparatuur te leveren die gedurende de gehele levensduur zal presteren zoals beloofd.

Dit artikel biedt een gestructureerd raamwerk voor het evalueren van de kwaliteit van middenspanningsschakelaars voordat een inkooporder wordt uitgegeven. Het behandelt de gebieden die er het meest toe doen – van productiecapaciteit in de fabriek en typetestverificatie tot de kwaliteit van componenten en documentatiediscipline – en legt uit waar u op elk gebied op moet letten.

1. Begin met de fabriek, niet met het gegevensblad

De meest onthullende stap bij het evalueren van de kwaliteit van schakelapparatuur is kijken waar en hoe deze is gemaakt. Een fabrieksbezoek vertelt u meer over de kwaliteitscapaciteiten van een fabrikant dan welk document dan ook kan overbrengen. Als een bezoek niet mogelijk is, is het opvragen van gedetailleerde foto's en video's van de productielijn, testfaciliteiten en recent voltooide bestellingen de beste optie.

Concentreer u bij het evalueren van een fabriek op procesindicatoren in plaats van op indrukken. Is de productievloer georganiseerd in duidelijk gedefinieerde werkstations, of worden panelen in een willekeurige lay-out gemonteerd? Gebruiken werknemers momentsleutels met gekalibreerde instellingen, of worden bouten op gevoel vastgedraaid? Worden binnenkomende componenten (vacuümonderbrekers, epoxyharspalen, beveiligingsrelais) onder gecontroleerde omstandigheden opgeslagen en traceerbaar naar hun leveranciers? Deze procesdetails zijn indicaties voor de kwaliteit van het eindproduct.

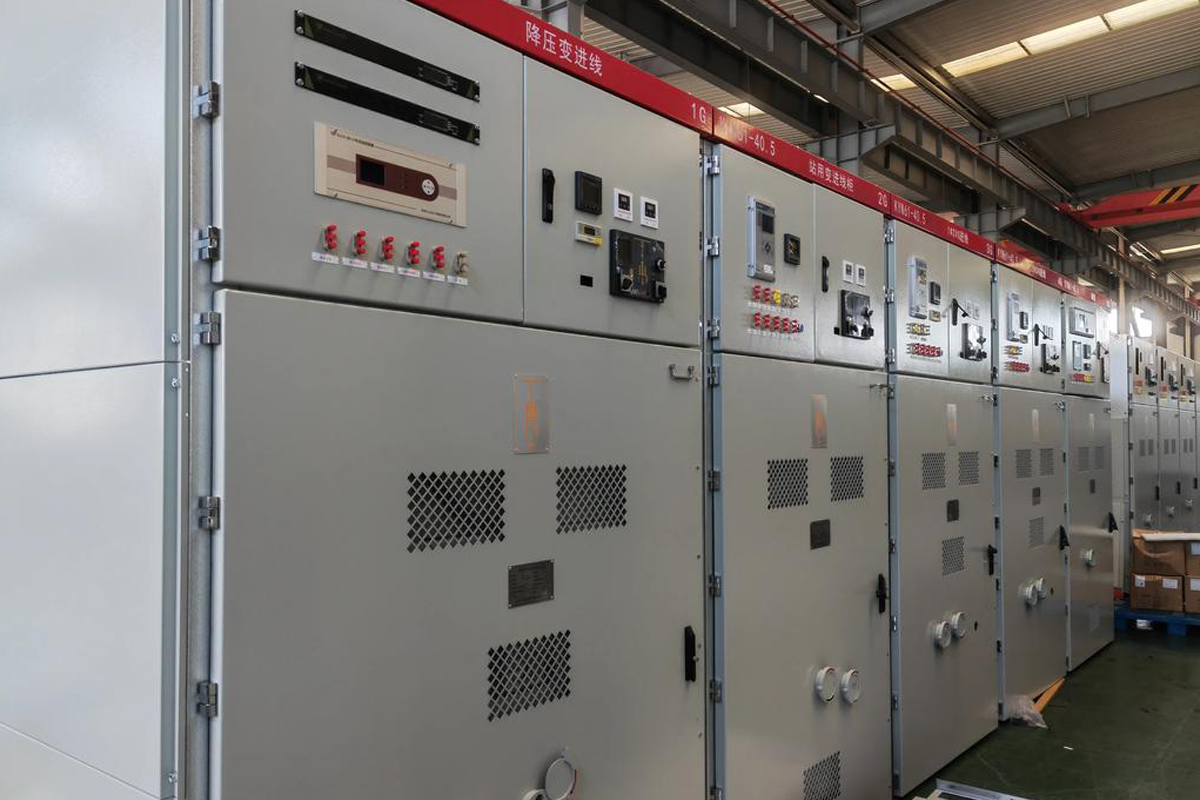

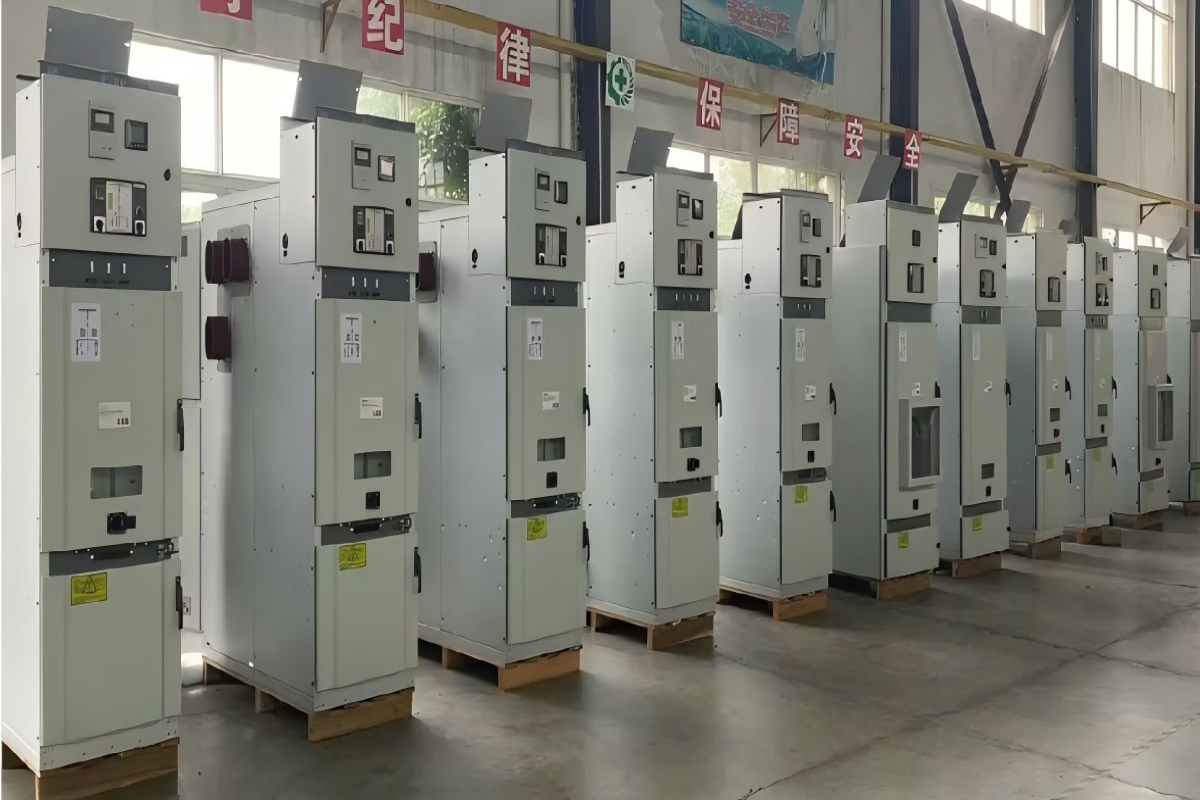

COTENELE's productie van middenspanningsschakelaars volgt gedefinieerde productiesequenties met kwaliteitscontroles tijdens het proces in elke fase. Epoxyharspalen voor vacuümstroomonderbrekers worden in eigen huis gegoten met behulp van automatische drukgeleringsapparatuur. Roestvrijstalen tanks voor SF₆-vrije RMU's worden onder gecontroleerde omstandigheden gelast, op lekkage getest en afgedicht. Afgewerkte panelen worden routinematig getest voordat ze de fabrieksvloer verlaten.

2. Verifieer typetests – volledig en onafhankelijk

Typetesten volgens IEC 62271-200 vormen de basis voor de kwaliteitsborging van schakelapparatuur. Het laat zien dat het ontwerp bestand is tegen de elektrische, mechanische en thermische spanningen die het tijdens gebruik tegenkomt. Maar 'typegetest' is een term die in de branche onnauwkeurig wordt gebruikt. De vraag die u aan een fabrikant moet stellen is niet: is deze apparatuur aan een typetest onderworpen? Het is: "Kunt u nu meteen de volledige typetestrapporten van een onafhankelijk IEC-geaccrediteerd laboratorium verstrekken?"

Een typetestprogramma voor middenspanningsschakelaars omvat kortsluitonderbrekings- en maaktests, kortstondige weerstandsstroomtests, temperatuurstijgingstests, diëlektrische tests en interne boogtests. Elk van deze handelingen moet worden uitgevoerd op de specifieke paneelconfiguratie en modulecombinatie die wordt aangeboden. Een fabrikant die het volledige programma heeft doorlopen, zal zonder aarzeling de rapporten aanleveren. Een fabrikant die uitdrukkingen gebruikt als "ontwerp geverifieerd volgens IEC-normen" of "testrapporten in uitvoering" geeft aan dat de documentatie nog niet bestaat.

Bekijk naast het bestaan ​​van de rapporten ook de reikwijdte ervan. Controleer of de geteste configuratie overeenkomt met de opgegeven configuratie. Controleer of de kortsluitwaarde, interne boogclassificatie en mechanische duurzaamheidsklasse voldoen aan de projectvereisten. Controleer of het testlaboratorium echt onafhankelijk en IEC-geaccrediteerd is, en geen interne faciliteit is.

COTENELE levert bij elke inschrijving IEC 62271-200 typetestcertificaten van geaccrediteerde externe laboratoria. De rapporten bestrijken de volledige testreeks en we verstrekken ze voordat de bestelling wordt geplaatst, niet erna.

3. Onderzoek de kernschakel- en isolatiecomponenten

De vacuümonderbreker en het isolatiesysteem vormen het hart van elk middenspanningsbord. De kwaliteit van deze componenten bepaalt de betrouwbaarheid, het onderhoudsprofiel en de levensduur van de apparatuur.

Voor vacuümstroomonderbrekers is de vacuümonderbreker het meest kritische onderdeel. Evalueer de oorsprong en productiegeschiedenis van de onderbreker. Wordt het geproduceerd door een erkende fabrikant met een track record in middenspanningstoepassingen? Welk contactmateriaal wordt gebruikt: koper-chroom is de industriestandaard vanwege de combinatie van geleidbaarheid en boogerosieweerstand? Is de onderbreker levenslang afgedicht en heeft hij geen onderhoud nodig gedurende zijn levensduur, of vereist het ontwerp periodieke vacuümintegriteitscontroles?

Het isolatiesysteem is net zo belangrijk. Controleer bij luchtgeïsoleerde schakelapparatuur of de afstand tussen fase en fase en tussen fase en grond voldoet aan de IEC-vereisten of deze zelfs overtreft. Controleer voor gasgeïsoleerde apparatuur het isolatiemedium: droge lucht of stikstof zonder aardopwarmingspotentieel, of een alternatief dat voldoet aan de huidige en te verwachten milieuvoorschriften. De roestvrijstalen gastank moet worden ontworpen en getest als een levenslang afgedicht drukvat, zonder dat gascontrole of bijvullen vereist is.

De VS1-vacuümstroomonderbrekers van COTENELE maken gebruik van levenslang afgedichte vacuümonderbrekers van gekwalificeerde leveranciers, gecombineerd met intern gegoten poolisolatie van epoxyhars. Onze SF₆-vrije RMU's gebruiken droge lucht als isolatiemedium in roestvrijstalen tanks die gedurende hun gehele ontwerplevensduur van 30 jaar zijn gelast, op lekkages zijn getest en afgedicht.

4. Beoordeel het bedieningsmechanisme en de mechanische vergrendelingen

Het bedieningsmechanisme is het onderdeel dat beweegt telkens wanneer de schakelaar wordt geopend of gesloten. De ontwerp- en bouwkwaliteit zijn rechtstreeks van invloed op het mechanische uithoudingsvermogen en de betrouwbaarheid op lange termijn van de apparatuur.

Een moderne middenspanningsschakelaar maakt gebruik van een veermechanisme met opgeslagen energie. Een kleine motor laadt de sluitveer gedurende enkele seconden op. Wanneer het sluitcommando wordt gegeven, wordt opgeslagen energie vrijwel onmiddellijk vrijgegeven om de contacten te sluiten. Tijdens het sluiten wordt tegelijkertijd de openingsveer belast, zodat de schakelaar onmiddellijk gereed is om te activeren. Dit mechanisme moet geschikt zijn voor mechanisch uithoudingsvermogen van klasse M2 (10.000 handelingen zonder storing) volgens IEC 62271-100.

Evalueer de constructie van het mechanisme. Zijn de veren, verbindingen en grendels gemaakt van materialen die bestand zijn tegen vermoeidheid en corrosie? Is het mechanisme toegankelijk voor inspectie zonder de onderbreker van het paneel te verwijderen? Verloopt de mechanische werking soepel en consistent bij meerdere bewerkingen, of vertoont deze tekenen van binding of variatie?

Het mechanische vergrendelingssysteem dat veilige bedieningssequenties afdwingt, is net zo belangrijk. De "vijf preventieve" vergrendelingen - het voorkomen van sluiten onder belasting, het voorkomen van het openen van de scheider onder belasting, het voorkomen van bekrachtigde aarding, het voorkomen van sluiten met aangebrachte aarding en het voorkomen van toegang tot onder spanning staande compartimenten - moeten betrouwbaar functioneren zonder afhankelijkheid van hulpstroom. Test deze vergrendelingen tijdens een fabrieksbezoek of vraag videobewijs op van de vergrendelingsverificatie tijdens routinetests.

5. Inspecteer het laagspanningscompartiment en de bedrading

Het laagspanningscompartiment herbergt de beveiligingsrelais, besturingsbedrading, klemmenblokken en communicatieapparatuur die de schakelapparatuur zijn intelligentie geven. De kwaliteit van de afwerking in dit compartiment is een betrouwbare indicatie van de algehele aandacht van de fabrikant voor detail.

Open de laagspanningsdeur en onderzoek de bedrading. Zijn de geleiders netjes gerouteerd en vastgezet in kabelgoten of weefgetouwen? Zijn de draden aan beide uiteinden voorzien van duidelijke, duurzame markeringen? Zijn de ferrulenummers op terminals consistent en leesbaar? Zijn de reservegeleiders opgerold en vastgezet, of blijven ze los hangen? Dit zijn geen cosmetische problemen. Slechte bedradingspraktijken leiden tot losse verbindingen, periodieke fouten en nachtmerries bij het oplossen van problemen die jarenlang na de inbedrijfstelling technische uren in beslag nemen.

Het beveiligingsrelais moet correct worden gemonteerd, bedraad en geconfigureerd voor de toepassing. Controleer of het relaistype, de stroomtransformatorverhoudingen en de hulpspanning overeenkomen met de projectspecificatie. Als de schakelapparatuur over communicatiemogelijkheden beschikt, controleer dan vóór levering of de communicatiebedrading en protocolconfiguratie zijn gedocumenteerd en getest.

6. Bekijk het documentatiepakket

Documentatie maakt deel uit van het product. Een fabrikant van schakelapparatuur die in de aanbestedingsfase geen compleet, nauwkeurig en goed georganiseerd documentatiepakket kan leveren, zal waarschijnlijk geen betere documentatie leveren nadat de bestelling is geplaatst.

Het documentatiepakket vóór aankoop moet minimaal typetestcertificaten van een onafhankelijk IEC-geaccrediteerd laboratorium bevatten, sjablonen voor routinematige testrapporten die laten zien wat er vóór verzending op elk paneel wordt getest, een verklaring van overeenstemming met de toepasselijke normen en voorschriften, een referentielijst van soortgelijke installaties en installatie- en bedieningshandleidingen. Voor Europese projecten moet documentatie worden bijgevoegd waaruit blijkt dat wordt voldaan aan de EU F-gassenverordening als de apparatuur SF₆-vrij is.

Bekijk de documentatie kritisch. Zijn de testrapporten compleet en leesbaar, of zijn het gedeeltelijke samenvattingen met ontbrekende pagina's? Bevinden de referentie-installaties zich in vergelijkbare toepassingen en regio's als uw project? Is de documentatie geschreven in duidelijk technisch Engels, of vertoont deze tekenen van vertaling zonder beoordeling door een moedertaalsprekende ingenieur?

COTENELE verzendt bij elke bestelling een compleet documentatiepakket: typetestcertificaten, routinetestrapporten, conformiteitsverklaringen en bedieningshandleidingen. We bieden dezelfde documentatie aan in de aanbestedingsfase, zodat adviserende ingenieurs en beoordelaars van nutsvoorzieningen hun technische beoordeling kunnen voltooien voordat het contract wordt gegund.

7. Evalueer de after-salesondersteuning en de beschikbaarheid van reserveonderdelen

De kwaliteit van schakelapparatuur gaat verder dan alleen de apparatuur zelf, maar ook het vermogen van de fabrikant om deze gedurende tientallen jaren te ondersteunen. Evalueer vóór aankoop de aanpak van de fabrikant op het gebied van after-salesondersteuning, levering van reserveonderdelen en technische assistentie.

Biedt de fabrikant ondersteuning bij de inbedrijfstelling, ter plaatse of op afstand? Is er een gedefinieerd proces voor technische vragen na de levering, met duidelijke afspraken over de responstijd? Zijn standaard reserveonderdelen (zekeringkoppelingen, hulpcontacten, bedieningshendels, relaismodules) uit voorraad leverbaar of worden ze op bestelling vervaardigd met langere levertijden?

Een fabrikant met gevestigde exportactiviteiten moet reserveonderdelen via een internationale koerier kunnen verzenden en technische ondersteuning in het Engels kunnen bieden tijdens Europese of Aziatische kantooruren. Als de primaire activiteit van de fabrikant binnenlands is en de export slechts een klein deel van het volume uitmaakt, kan de after-salesondersteuning voor internationale projecten schaars zijn.

Conclusie: Kwaliteit is een proces, geen schijn

Bij het beoordelen van de kwaliteit van middenspanningsschakelaars vóór de aankoop moet er voorbij de gepolijste buitenkant worden gekeken naar de productieprocessen, de testdiscipline, de stamboom van de componenten en de nauwkeurigheid van de documentatie die de prestaties op de lange termijn bepalen. De parameters op het gegevensblad vormen het startpunt, niet de finishlijn. Waar het om gaat is of de fabrikant een productiesysteem en een kwaliteitscultuur heeft opgebouwd die consequent leveren wat de datasheet belooft.

Een gestructureerde evaluatie – fabriekscapaciteiten, typetestverificatie, kwaliteit van de kerncomponenten, beoordeling van het mechanisme en de vergrendeling, vakmanschap van de bedrading, volledigheid van de documentatie en ondersteuning na verkoop – biedt een betrouwbare basis voor het vergelijken van leveranciers en het selecteren van apparatuur die gedurende tientallen jaren van dienst zal presteren zoals verwacht.

COTENELE ondersteunt dit evaluatieproces door in de aanvraagfase typetestcertificaten te verstrekken, klantinspecties van onze productiefaciliteiten te verwelkomen en bij elke offerte complete documentatiepakketten te leveren. Onze vacuümstroomonderbrekers en SF₆-vrije ringhoofdunits zijn gebouwd op basis van gedefinieerde productieprocessen, getest volgens IEC-normen en ondersteund door een technisch team dat de vereisten van internationale projecten begrijpt.
