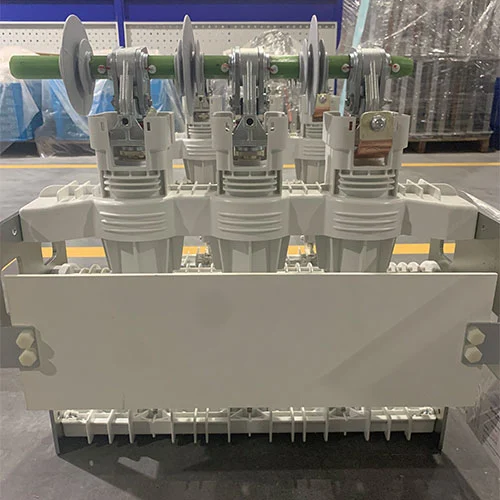

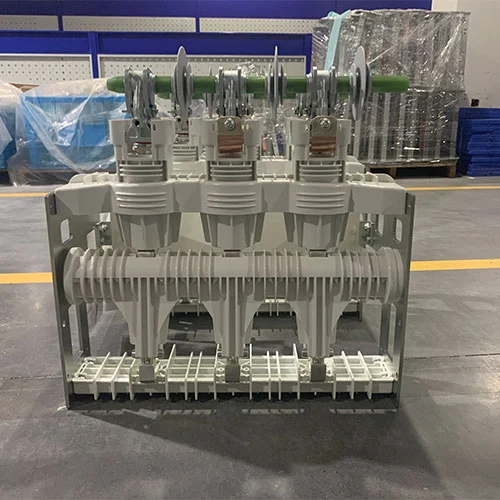

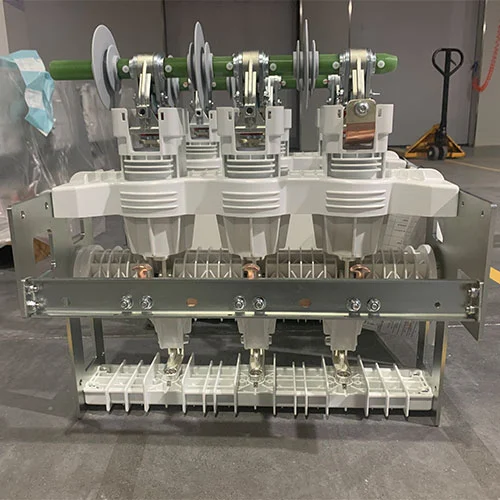

11KV MV-vacuümstroomonderbreker met isolatieschakelaar

De kortstondige weerstandsstroom van het hoofdcircuit voldoet aan de vereisten van 20 kA (4s) en 25 kA (3s), de mechanische levensduur van de vacuümstroomonderbreker meer dan 10.000 keer, en de mechanische levensduur van de scheidingsschakelaar is meer dan 3000 keer. De korte termijn weerstandsstroom van de aardingsschakelaar voldoet aan 20 kA (4s) en de mechanische levensduur is 3000 keer.

De KDSV-12D/630-20-S type 11KV MV vacuümstroomonderbreker met isolatieschakelaar wordt meestal gebruikt in middenspanningsstroomdistributie- en controlesystemen. Deze combinatie van vacuümstroomonderbrekers met isolator maakte gebruik van het superieure boogdovende vermogen en het vrijwel gratis onderhoud van vacuümonderbrekers met de belangrijke veiligheidsfunctie van een zichtbare isolatieopening door de scheider.

Deze vacuümstroomonderbreker die vaak wordt gebruikt voor installatie binnenshuis in driefasige wisselstroomdistributiesystemen van 3 kV tot 40,5 kV, 50/60 Hz. Dit elektrische apparaat is erg belangrijk in moderne schakelapparatuur, die operationele veiligheid, systeembetrouwbaarheid en efficiënt energiebeheer kan garanderen in toepassingen die frequent schakelen, een hoog uithoudingsvermogen en onderhoudsvrije, olievrije apparatuur vereisen.

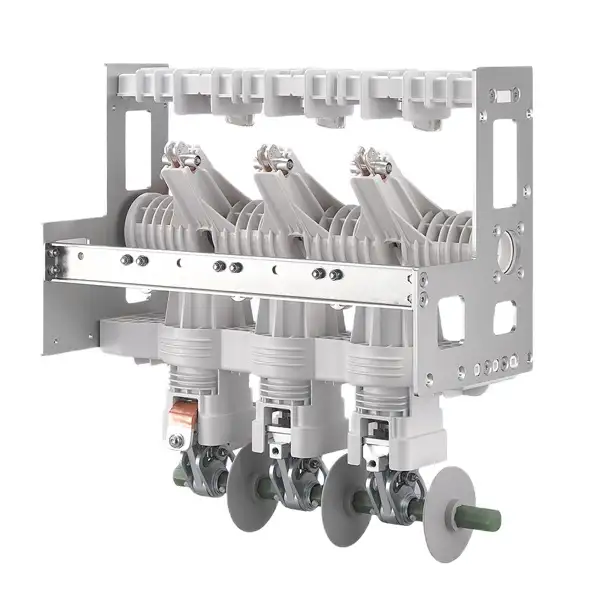

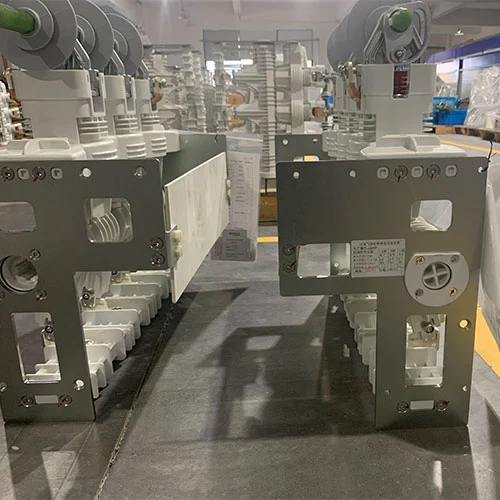

Uiterlijk en dimensie

Model en betekenissen

Wat is een vacuümstroomonderbreker?

De 11KV MV-vacuümstroomonderbreker met isolatorschakelaar is een geavanceerd elektrisch schakelapparaat dat de stroom onderbreekt door de contacten te scheiden in een vacuümkamer, ook wel een vacuümonderbreker genoemd. Het vacuüm dient zowel als boogdovende medium als als isolatiemedium, waardoor een veilige, betrouwbare en onderhoudsvrije werking wordt gegarandeerd.

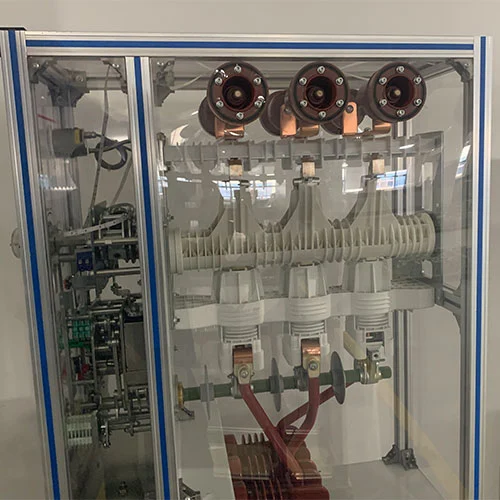

Het ontwerp van een VCB is gebaseerd op drie essentiële subsystemen:

1.Vacuümonderbreker

Isolerende envelop:Keramische of glazen behuizing die een hoog vacuüm binnenin handhaaft.

Contacten:Gemaakt van gespecialiseerde koperlegeringen, die vaak een longitudinaal magnetisch veld genereren om de boog te stabiliseren en te verspreiden, waardoor de prestaties worden verbeterd.

Afschermingssysteem:Metalen schilden beschermen het isolerende omhulsel tegen dampafzetting en zorgen voor een uniform elektrisch veld.

2. Bedieningsmechanisme

Geeft energie om contacten te openen en te sluiten.

Veel voorkomende typen:veerbediende systemen (handmatig of motorgeladen) en elektromagnetische elektromagneten, waardoor snel en betrouwbaar schakelen mogelijk is.

3. Steunframe en isolatie

Bevat de onderbreker en het mechanisme veilig.

Inclusief hoofdframe, isolatie en aansluitingen voor externe aansluitingen.

Zorgt voor een compacte, stabiele en mechanisch robuuste montage.

Belangrijkste voordelen

1. Compact en lichtgewicht ontwerp voor eenvoudige installatie.

2. Hoge duurzaamheid met minimaal onderhoud.

3. Herhaald gebruik zonder prestatieverlies.

4. Geschikt voor middenspanningsstroomdistributie, industriële systemen en milieugevoelige locaties.

Technische parameters

Toepassingsbereik

Het veilige, betrouwbare en frequente schakelen is erg belangrijk in stroomdistributiesystemen. 11KV MV vacuümstroomonderbreker met isolatieschakelaar heeft de voorkeur. de belangrijkste toepassing van de cacuum-stroomonderbreker is de volgende:

Industrieel apparaat: De vacuüm-vircuitonderbreker kan belangrijke elektrische apparatuur zoals transformatoren, condensatorbanken en grote motoren besturen en beschermen.

Stroomopwekking en onderstations: gebruikt voor het beschermen van feeders en in hulpstroomsystemen.

Commerciële stroomdistributie: Geïnstalleerd in ruimtebesparende schakelapparatuur, zoals met metaal beklede (inclusief uittrekbare) of vaste schakelborden. Een zeer belangrijk voordeel van de vacuümstroomonderbreker is dat er geen olie aanwezig is, waardoor de vacuümstroomonderbreker zeer geschikt kan zijn voor milieugevoelige locaties, gebieden met een hoog brandrisico en elke situatie waarin minder onderhoud nodig is.

Stroomonderbreker VS-scheidingsschakelaar

Als ze in één geheel worden gemonteerd, heeft de vacuümstroomonderbreker fundamenteel verschillende en complementaire functies met de Isolator:

Vacuümstroomonderbreker:

Primaire functie:maak, draag en verbreek belastingsstromen onder normale omstandigheden, en om foutstromen onder abnormale omstandigheden te onderbreken. Het is ontworpen als een last- en foutbrekend apparaat.

Bediening:Kan onder belasting worden gebruikt. De vacuümonderbreker van de VCB wordt gebruikt om de hoogenergetische boog die ontstaat wanneer de stroom wordt onderbroken, veilig te doven.

Veiligheid:De vacuümstroomonderbreker biedt bescherming voor stroomafwaartse apparatuur door fouten te verhelpen, gecoördineerd met beveiligingsrelais.

Scheidingsschakelaar:

Primaire functie:Om een ​​zichtbare, fysieke luchtspleet te creëren in het spanningsloze circuit voor isolatie en veiligheid wanneer de apparatuur onderhoud nodig heeft. Het is strikt een off-load-apparaat.

Bediening:Mag alleen worden gebruikt als het circuit spanningsloos is (d.w.z. nadat de stroomopwaartse stroomonderbreker is geopend). Het heeft geen ontworpen boogdovende mogelijkheid en kan de belasting of foutstroom niet veilig onderbreken.

Veiligheid:De isolaor zorgt voor een veilig isolatiepunt, waardoor de operator aan het stroomafwaartse gedeelte kan werken terwijl er geverifieerd is dat er geen spanning aanwezig is.

Vacuümstroomonderbrekers zijn beveiligings- en controleapparaten die worden gebruikt voor stroomonderbreking, terwijl scheidingsschakelaars passieve veiligheidsapparaten zijn die worden gebruikt om zichtbare isolatie te creëren. Onze 11kV MV-vacuümstroomonderbreker met isolatieschakelaar maakt een veilige stroomonderbrekingsvolgorde mogelijk:de vacuümstroomonderbreker ontkoppelt het circuit, gevolgd door de ontkoppelingsschakelaar, die een gemakkelijk te onderhouden isolatiepunt vormt, meestal zichtbaar door een observatievenster of mechanische indicator. Deze combinatie van vacuümstroomonderbreker en scheidingsschakelaar is een cruciaal en betrouwbaar onderdeel in middenspanningsschakelapparatuur.
