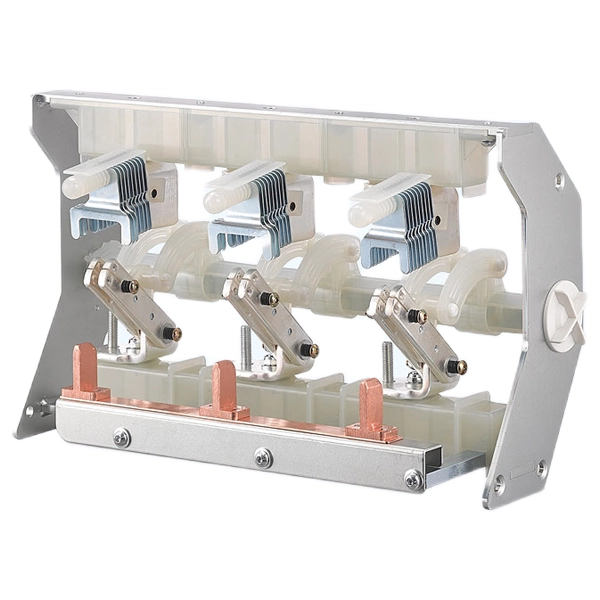

11KV lastscheidingsschakelaar voor middenspanningsringhoofdunit
De KDK-12D/800-20-serie 11KV lastscheidingsschakelaar voor middenspanningsringhoofdeenheid zijn belangrijke producten van het bedrijf Cotenele. Deze lastscheidingsschakelaar voldoet aan de vereisten van relevante normen en specificaties zoals GB3804-2017 "3,6 kV ~ 40,5 kV hoogspannings-AC-belastingsschakelaars", GB16926-2009 "AC hoogspanningsbelastingsschakelaars - één zekeringcombinatieapparaat", en GB/T1985-2023 "AC-isolatieschakelaars voor hoogspanning en aardingsschakelaars". De kortstondige weerstandsstroom van het hoofdcircuit moet 20 kA (4s) en 25 kA (3s) bedragen, en de mechanische levensduur van de belastingsschakelaar moet 5000 keer zijn. De kortstondige weerstandsstroom van de aardingsschakelaar bedraagt 20 kA (4s) en de mechanische levensduur is 3000 keer.
De 11 kV lastscheidingsschakelaar voor middenspanningsringhoofdunit is een kerncomponent die is ontworpen voor de veilige controle van de elektrische energiestroom. Gelegen tussen de scheider en de stroomonderbreker, is deze ideaal voor Type C lastscheidingsringnetwerken en kan worden gebruikt met middenspanningszekeringen in Type F ringnetwerken om een betrouwbare bescherming en werking te garanderen.
Deze switch ondersteunt systemen van 6 kV tot 40,5 kV en is geschikt voor industriële, gemeentelijke, duurzame energie- en commerciële distributienetwerken.
Model en betekenissen
| KD | K | 12 | D | 800 | 20 |
| Bedrijf code |
Lastscheidingsschakelaar | Beoordeeld spanning |
Aardingstype | Beoordeeld huidig |
Geschat Kortstondig bestand tegen stroom |
Producttoepassingen
De 11KV lastscheidingsschakelaar voor ringhoofdunit met middenspanning is het kernonderdeel van ringhoofdunits. Deze eenheden zoals HXGN15-12 en HXGN15-40.5 worden op grote schaal ingezet in secundaire stroomdistributiesystemen. De belangrijkste toepassingen van de ringhoofdeenheid zijn onder meer:
Transformatorbescherming:Compact en economisch schakelen en beveiligen van distributietransformatoren (doorgaans tot 1250/1600 kVA).
Kabellusschakeling:Creëer en beheer een circulaire netwerkverbinding die kabelsegmenten isoleert voor onderhoud zonder de stroomtoevoer naar de hele lus te onderbreken.
Industriële en commerciële machtscentra:Dient als het belangrijkste schakel- en beveiligingspunt voor stroomingangen in fabrieken, appartementencomplexen en commerciële gebouwen.
Productkenmerken
Lastscheidingsschakelaars worden gedefinieerd door een reeks onderscheidende ontwerp- en functionele kenmerken:
Laadstroombehandeling
Beschikt over een speciaal boogdovingssysteem (dat op lucht, gas, vacuüm of op SF6 gebaseerd kan zijn) dat het veilig sluiten en openen van normale belastingsstromen en gespecificeerde overbelastingsstromen mogelijk maakt.
Gebrek aan kortsluitvermogen
Inherent ontworpen om kortsluitfoutstromen niet te onderbreken. Deze kritische functie wordt bereikt door een bijbehorende zekering.
Zichtbare onderbrekingsisolatie
De constructie van de lastscheidingsschakelaar heeft een zichtbare en ondubbelzinnige isolatieopening in de open positie, die de veiligheid kan garanderen van onderhoudspersoneel dat aan het stroomafwaartse circuit werkt.
Diverse boogdovende media
Om aan de verschillende milieu-eisen en prestatiebehoeften te voldoen, kan de lastscheidingsschakelaar verschillende technologieën bieden, zoals lucht- of puffer-type dat perslucht gebruikt om de boog te doven en vacuümtype dat gebruik maakt van een vacuümonderbreker voor superieure boogdoving in een afgesloten kamer.
SF6-gastype
Maakt gebruik van zwavelhexafluoridegas voor uitstekende isolatie- en vlamdovende eigenschappen.
Compact en geïntegreerd ontwerp:De structuur zorgt voor een kleine footprint, vooral in combinatie met zekeringen in een enkele functionele eenheid binnen een RMU-behuizing.
Productvoordelen
In middenspanningsringhoofdeenheden (RMS) worden doorgaans lastscheidingsschakelaars gebruikt in combinatie met zekeringen. In deze typische toepassing biedt de 11 kV lastscheidingsschakelaar voor middenspanningsringhoofdunit aanzienlijke voordelen ten opzichte van het gebruik van stroomonderbrekers:
Aanzienlijke economische efficiëntie
De combinatie "lastschakelaar + zekering" is een zeer kosteneffectieve oplossing voor de bescherming van standaard distributietransformatoren; hun productie- en installatiekosten zijn aanzienlijk lager dan die van een op stroomonderbrekers gebaseerde RMU, en ze kunnen aanzienlijke besparingen in projectbudgetten opleveren zonder concessies te doen aan de basisfunctionaliteit.
Superieure beschermingskenmerken
De snelheid van ingrijpen is van cruciaal belang om een interne transformatorfout, zoals een tankbreuk, te voorkomen. Een middenspanningszekering kan een fout binnen de eerste 10 milliseconden verhelpen, wat vaak sneller is dan de bedrijfstijd van een stroomonderbreker (doorgaans ongeveer 60 ms). Deze responssnelheid verbeterde de bescherming van de transformator. Bovendien vereenvoudigt deze combinatie van de lastscheidingsschakelaar en zekering de coördinatie in ringnetwerken, en de coördinatie van stroomonderbrekers kan een uitdaging zijn om te bereiken.
Technische parameters
| SN | Inhoud | Eenheid | Technisch Pormeter |
| 1 | Nominale frequentie | HZ | 50 |
| 2 | Nominale stroom | A | 800 |
| 3 | Geschatte korte tijd met en stroom | KA | 20/25 |
| 4 | Nominale kortsluitduur | S | 4 |
| 5 | Nominale kortsluitstroom | KA | 50 |
Uiterlijk en dimensie
Veelgestelde vragen
Vraag 1: Wat is een 11 kV lastscheidingsschakelaar voor middenspanningsringhoofdunit?
A: De 11 kV lastscheidingsschakelaar voor middenspanningsringhoofdunit is een kernschakelapparaat in een middenspanningsstroomdistributiesysteem. Het wordt gebruikt om huidige belastingen veilig aan te sluiten of los te koppelen en wordt doorgaans geïnstalleerd in een Ring Main Unit (RMU). Gelegen tussen een eenvoudige scheider en een complexe stroomonderbreker, is hij bestand tegen normale belastingen en overbelastingsstromen, maar kan hij kortsluitfoutstromen niet direct onderbreken. Kortsluitbeveiliging wordt meestal bereikt door zekeringen of stroomonderbrekers.
Q2: Wat is uw gebruikelijke levertijd?
A: Dit is afhankelijk van de specifieke hoeveelheid van uw bestelling, meestal binnen 15 werkdagen. Als uw bestelling dringend is, kunnen we dit bespreken.
Vraag 3: Welke betaalmethode wilt u accepteren?
A: Onze gebruikelijke betalingsmethode is een aanbetaling van 30%, waarbij de resterende 70% volledig wordt betaald vóór verzending. We citeren meestal op basis van de EXW-methode. Heeft u andere wensen, dan kunnen wij dat ook communiceren.
Vraag 4: Kunt u garanderen dat de goederen niet zullen worden beschadigd tijdens zeevervoer over lange afstanden?
A: Over het algemeen gebruiken we professionele verpakkingen om 'schokbestendigheid' te garanderen en een transportverzekering om een 'vangnet' te bieden.
Over de verpakking: al onze ladingen worden verpakt in "zeewaardige exportstandaardverpakkingen", deze verpakkingsmethoden zoals het gebruik van verdikte schuim-/bubbelkolom in de pakketdoos, het gebruik van hoogwaardige golfkartonnen dozen van exportkwaliteit/houten planken/pallets buiten de verpakking. Deze verpakkingsmethoden zijn langdurig getest en hebben praktische transportverificatie ondergaan, en zijn effectief bestand tegen normale stoten, stapeldruk en vochtige omgevingen tijdens zeetransport.
Wat de verzekering betreft: Hoewel onze verpakkingen het risico op schade zo veel mogelijk kunnen minimaliseren, zijn er vanwege de lange internationale transportketen enkele onvoorzienbare factoren (zoals extreme weersomstandigheden, ruwe behandeling, enz.). Om uw goederen 100% te beschermen, raden wij u ten zeerste aan een vrachttransportverzekering af te sluiten, anders kunnen wij namens u optreden. Zodra er sprake is van schade veroorzaakt door het transport, kunt u op basis van de verzekeringsdocumenten een schadevergoeding eisen van de verzekeringsmaatschappij, wat momenteel de meest gebruikelijke praktijk is in de internationale handel.
Onze werkplaats
Onze toewijding aan after-sales service
1. Technische ondersteuning en gratis training
Wij bieden online videobegeleiding op afstand en gratis training voor uw technisch personeel. Binnen het eerste jaar van gebruik is al het onderhoud gratis. Na één jaar blijven betaalde onderhoudsdiensten beschikbaar.
2. Snelle reactie
Uw verzoeken zijn belangrijk voor ons. We reageren binnen een uur via e-mail of telefoon om ervoor te zorgen dat uw behoeften snel worden beantwoord.
3. Levenslang advies
Wij bieden doorlopende adviesdiensten gedurende de levensduur van uw apparatuur. Ons team staat altijd klaar om al uw vragen te beantwoorden.

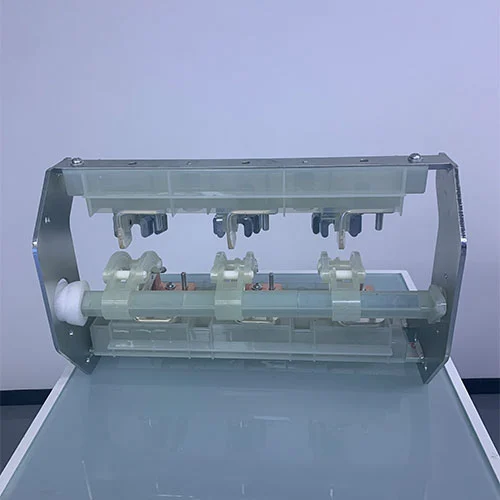

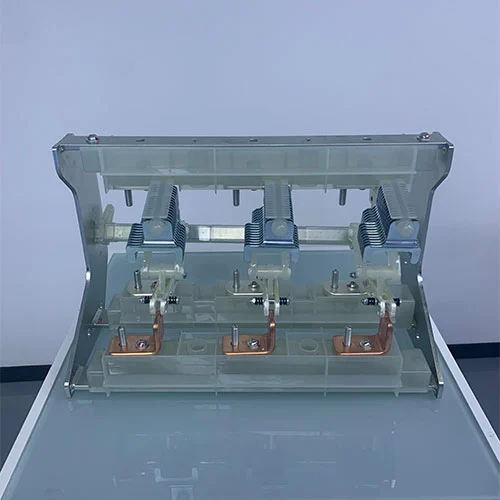

Producten tonen
