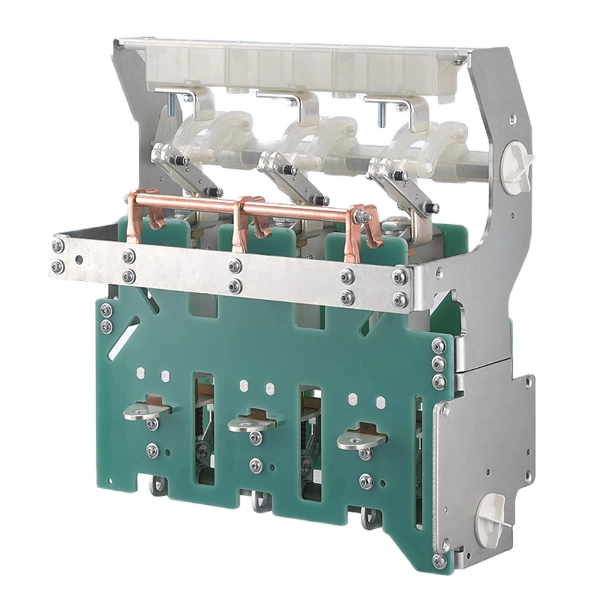

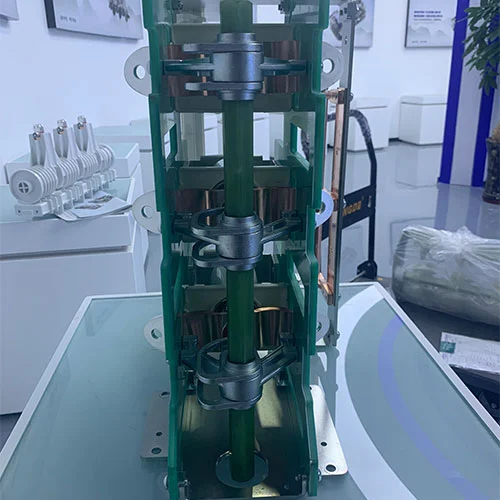

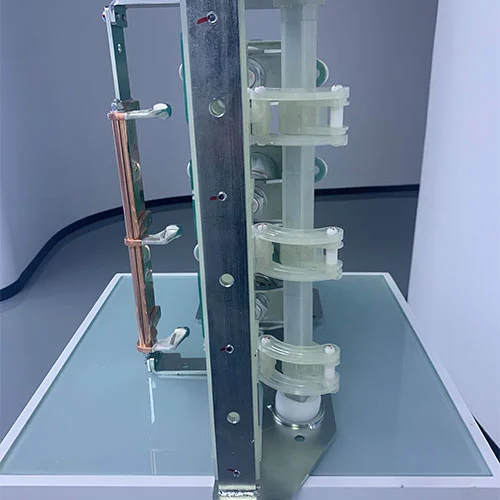

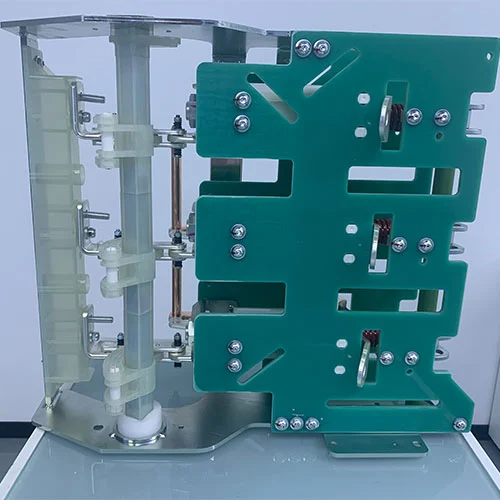

11KV Ringhoofdeenheid Vacuümstroomonderbrekerscheider

Een ringhoofdeenheid is een compacte elektrische uitrusting met kenmerken zoals een compact formaat, flexibele functies en een betrouwbare werking. Een milieuvriendelijk schakeltoestel is een schakeltoestel dat gebruik maakt van droge lucht of stikstof als isolatiemedium. Het belangrijkste voordeel is dat het gratis SF6-gas is, wat gunstiger is voor de bescherming van het milieu. De KDV-12D/630-20-S-serie 11KV ringhoofdeenheid vacuümstroomonderbreker, geproduceerd door Cotenele Company, die isolatieschakelaars integreert, is het kernonderdeel van deze twee soorten middenspanningsschakelaars. Dit apparaat is korte tijd bestand tegen de stroom van het hoofdcircuit van de vacuümstroomonderbreker, voldoet aan 20 kA (4s) en 25 kA (3s), de mechanische levensduur van de stroomonderbreker is 10.000 keer en de mechanische levensduur van de scheidingsschakelaar is 3000 keer. De kortstondige weerstandsstroom van de aardingsschakelaar bedraagt ​​20 kA (4s) en de mechanische levensduur is 3000 keer.

Model en betekenis

Producteigenschappen van vacuümstroomonderbrekers

De vacuümstroomonderbrekers zijn de kerncomponenten van middenspannings-RMU's en milieuvriendelijke schakelapparatuur. Ze hebben de voorkeur in moderne stroomdistributienetten vanwege hun uitstekende prestaties en milieuvoordelen:

Superieure boogdoving:De kerntechnologie van de VCB is voornamelijk gebaseerd op de vacuümonderbreker. Wanneer het contactoppervlak zich scheidt, zal de gegenereerde boog vrijwel onmiddellijk doven tijdens het afkoelen en opnieuw condenseren van geïoniseerde metaaldeeltjes in een vacuümomgeving. Dit proces is extreem snel en efficiënt, wat resulteert in minimale slijtage van het contactoppervlak.

Vrijwel onderhoudsvrij:In tegenstelling tot de stroomonderbrekers die olie of gas als isolatiemedium gebruiken, hebben VCB's geen boogdovend medium. Dit vermindert onderhoudswerkzaamheden, arbeidskosten en serviceonderbrekingen aanzienlijk, waardoor het zeer kosteneffectief is.

Milieuvriendelijke bediening:VCB's werken zonder gebruik van zwavelhexafluoride (SF₆) als isolatiemedium. Dit is zeer vriendelijk voor de bescherming van het milieu en sluit aan bij het mondiale duurzaamheidsconcept.

Compact en klein formaat:De constructie van de vacuümstroomonderbrekers is eenvoudig en compact en heeft een kleinere voetafdruk, waardoor ze de installatie in omgevingen met beperkte ruimte, zoals onderstations, industriële installaties en commerciële gebouwen, vereenvoudigen.

Hoge mechanische en elektrische duurzaamheid:VCB's zijn uitzonderlijk duurzaam en zijn bestand tegen frequente schakelingen zonder dat de kwaliteit ervan achteruitgaat, waardoor betrouwbaarheid op lange termijn voor veeleisende toepassingen wordt gegarandeerd.

Producteigenschappen van lastscheiders

Een scheider heeft de kenmerken van veelzijdigheid en veiligheid en is beschikbaar voor verschillende toepassingen:

Laadonderbrekingsmogelijkheid:De hoofdfunctie van de scheidingsschakelaar is het veilig in- en uitschakelen van belastingsstromen, waardoor een betrouwbaar middel voor circuitcontrole ontstaat.

Zichtbare isolatie:Een primaire functie van de scheidingsschakelaar is het garanderen van de veiligheid voor personeel dat onderhoud uitvoert, door middel van een zichtbare opening in het circuit.

Robuuste kortsluitvastheid:Ze hebben een hoge robuustheid op foutniveau die gedurende een beperkte tijd bestand zijn tegen de thermische en mechanische spanningen van hoge kortsluitstromen.

Dubbele isolatieopties:

Luchtgeïsoleerde scheidingsschakelaars:Deze optie is kosteneffectief. Deze oplossing is geschikt voor toepassingen zoals het doorsnijden van kabels, het schakelen van transformatoren en motorcircuits. Ze kunnen worden geïntegreerd met zekeringen voor een betere bescherming van de transformator en worden gebruikt in metaalomsloten schakelapparatuur en mijnbouwtoepassingen.

Gasgeïsoleerde scheidingsschakelaars:Dit soort scheider maakt gebruik van SF6- of SF6-vrije technologie met afgedichte druk. Het heeft hoge prestaties en een lange levensduur, binnen een extreem compacte voetafdruk, geschikt voor installaties in een compacte ruimte.

Wat zijn de voordelen van deze combinatie?

De 11 kV vacuümstroomonderbrekerschakelaar voor ringhoofdeenheden is een kerncomponent van ringhoofdeenheden of milieuvriendelijke schakelapparatuur en heeft vele voordelen:

Gecombineerde functionaliteit en veiligheid

Door deze integratie ontstaat een complete schakel- en beveiligingseenheid. Normaal gesproken handelt de VCB alle automatische foutonderbrekingen af, terwijl de in de vacuümstroomonderbreker geïntegreerde scheidingsschakelaar een zichtbaar, verifieerbaar isolatiepunt biedt voor veilig onderhoud en voldoet aan de strengste veiligheidsvoorschriften.

Ruimte- en kostenefficiëntie

Door deze twee kerncomponenten te combineren om een ​​onafhankelijk onderdeel te vormen, wordt de totale omvang van de schakelapparatuur geminimaliseerd. Dit kan de paneelruimte verkleinen, de interne bekabeling en railverbindingen vereenvoudigen en de installatiekosten verlagen.

Verbeterde operationele veiligheid

De oplossing van de combinatie van deze twee componenten heeft mechanische vergrendelingen die onveilige handelingen voorkomen. De vergrendeling kan er bijvoorbeeld voor zorgen dat de scheider niet kan worden geopend wanneer de VCB stroom voert, wat de veiligheid van zowel apparatuur als operators garandeert.

Vereenvoudigd onderhoud

Wanneer zowel de vacuümstroomonderbreker als de scheiders in een geheel onderdeel zijn geïntegreerd, dicht bij elkaar staan ​​en mechanisch met elkaar zijn verbonden, wordt de onderhoudsoperatie eenvoudiger. De onderhoudsmedewerker kan het circuit veilig isoleren met de scheider en bevestigen dat de VCB ook open staat om het voedingssysteem spanningsloos te maken.

Verbeterde levensduur van het systeem

De combinatie van de vacuümstroomonderbreker en isolatorschakelaar optimaliseert het gehele beveiligings- en schakelproces, waardoor onnodige bediening van elk afzonderlijk onderdeel wordt verminderd en wordt bijgedragen aan de langdurige betrouwbaarheid en duurzaamheid van de RMU en het hele stroomdistributiesysteem.

Technische parameters

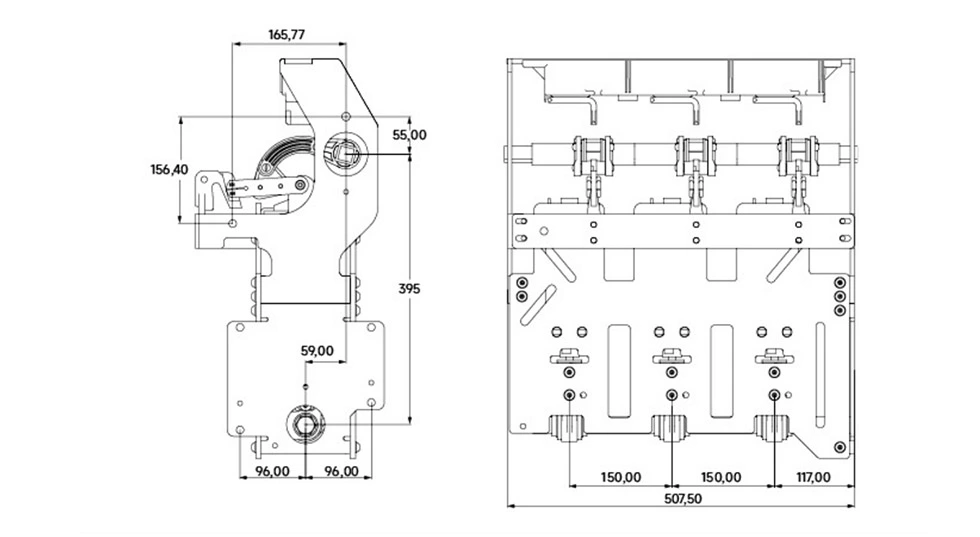

Uiterlijk en afmetingen

Veelgestelde vragen

Q1: Biedt u de OEM/ODM-service?

A: Ja, wij bieden OEM / ODM-service op basis van uw vereisten, we kunnen ook de technische tekeningen ontwerpen. Het naamplaatje of het handelsmerk kan uw bedrijfsinformatie invullen die u verstrekt, ook kunt u zich aanmelden als onze agent van uw district of land.

Vraag 2: Verstrekt u monsters? Is het monster gratis?

A: Ja, we kunnen enkele gratis monsters leveren van componenten van de schakelapparatuur, maar kunnen niet de volledige uitrusting zoals RMU's of schakelapparatuur leveren. De verzendkosten moeten door uzelf worden gedragen.

Vraag 3: Waar bevindt uw fabriek zich?

A: Onze fabriek is gevestigd in Wenzhou City, provincie Zhejiang, China. Het detailadres is gebouw 6, nr. 555 Liule Road, Liushi Town, Yueqing City, Wenzhou City, provincie Zhejiang, deze site ligt op slechts 20 km van de luchthaven Wenzhou Longwan. Als u naar Whenzhou komt, vertel het ons dan, wij halen u op op de luchthaven van Longwan.

Vraag 4: Kan ik uw bedrijf bezoeken voor inspectie?

A: Natuurlijk verwelkomen wij uw bezoek van harte.

Vraag 5: wat is de hoogste nominale spanning en de hoogste nominale stroom voor uw product?

A: Ons product heeft een maximale nominale spanning van 40,5 kV en een maximale nominale stroom van 3150A.

Vraag 6: Wat is een 11 kV-ringhoofdunit-vacuümstroomonderbreker?

A: Het is een kerncomponent van een middenspanningsringhoofdeenheid (RMU) die een vacuümstroomonderbreker (VCB) en een scheider integreert. Het wordt gebruikt in stroomdistributiesystemen om schakelaarcontrole, foutbescherming en veilige isolatie te bereiken, en is geschikt voor industriële, stedelijke energiedistributie, windenergie en fotovoltaïsche scenario's.

Kwaliteitsgarantie en after-sales service

1.We bieden videotechnische begeleiding op afstand en gratis training. Er wordt gratis onderhoud aangeboden binnen één jaar na gebruik van het product; betaald onderhoud is na één jaar beschikbaar.

2.2. We reageren snel op de behoeften van de klant en reageren binnen een uur per telefoon of e-mail.

3. Wij bieden adviesdiensten op lange termijn om technische problemen van klanten op elk moment op te lossen.

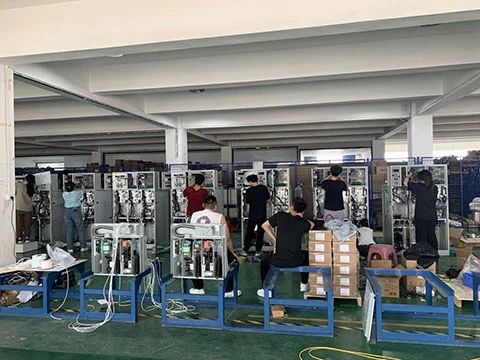

Productie werkplaats
