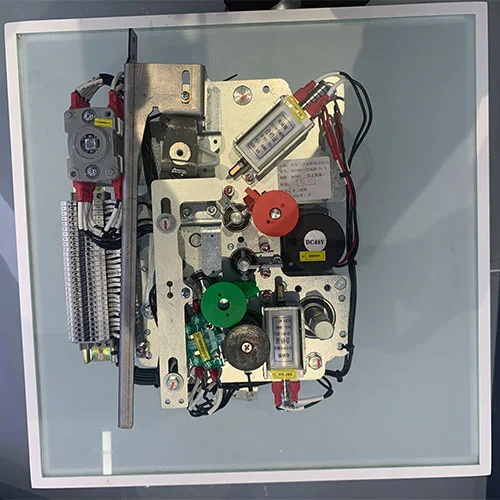

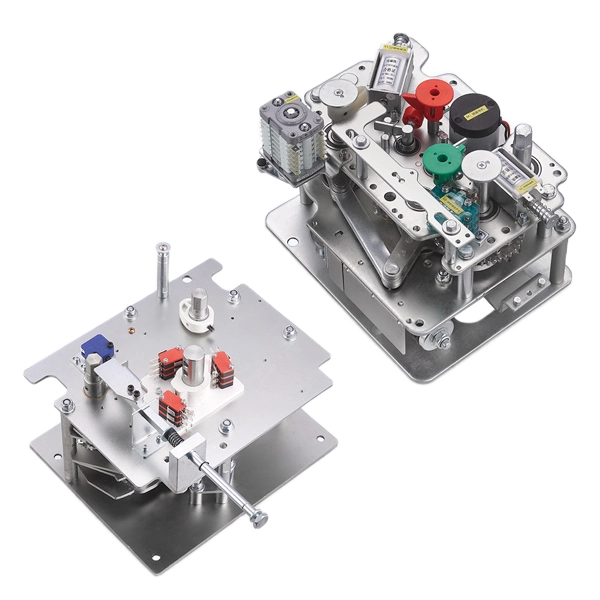

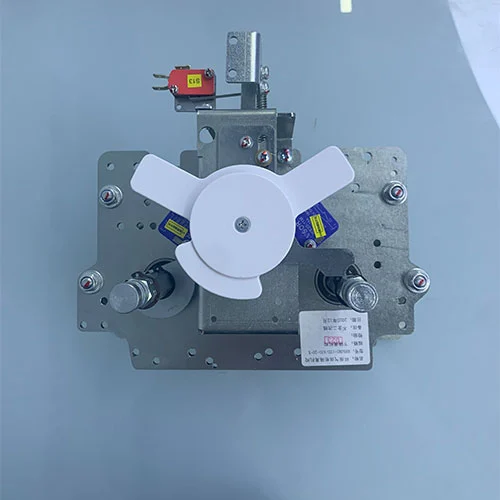

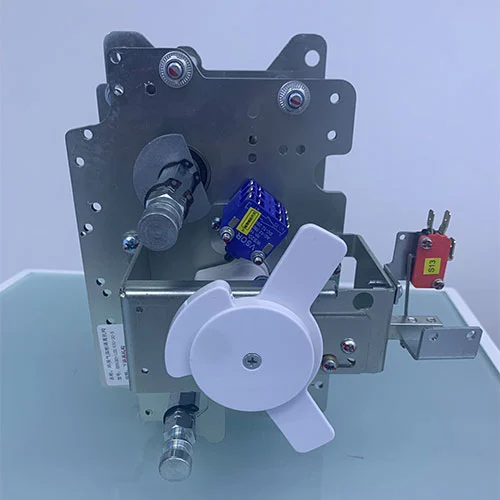

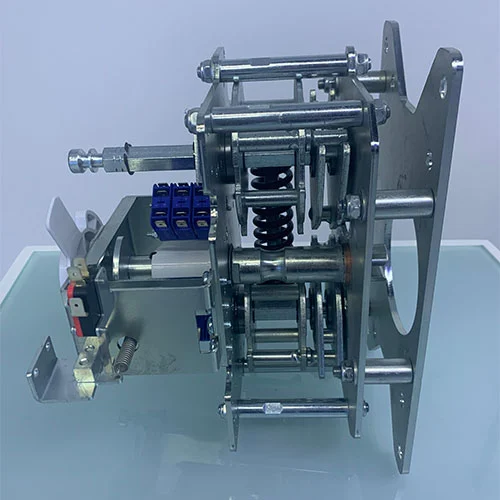

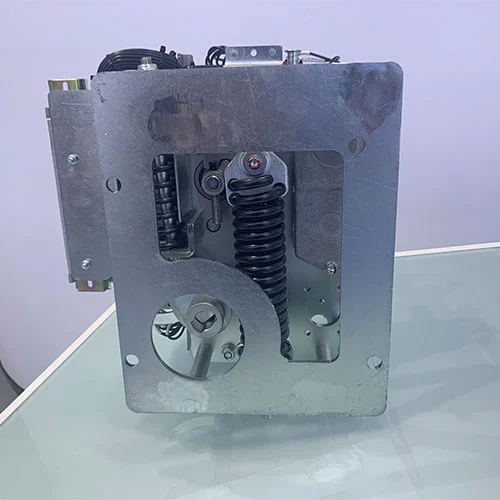

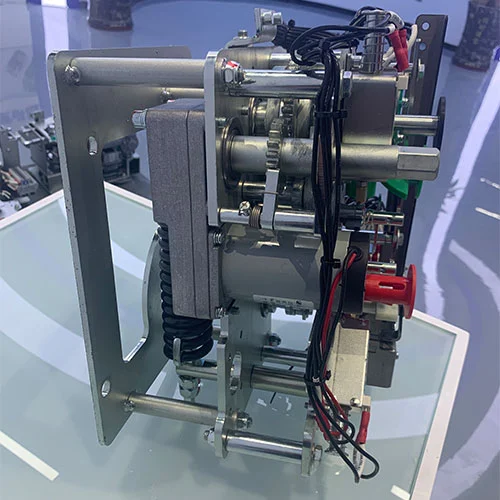

11KV RMU Bedieningsmechanisme voor elektrische stroomonderbrekerscheider

Het 11KV RMU-bedieningsmechanisme voor de elektrische stroomonderbrekerscheider is een kernbesturingseenheid in ringhoofdunits met middenspanning. Het is verantwoordelijk voor de nauwkeurige en snelle bediening van vacuümstroomonderbrekers en scheiders, waardoor veilig schakelen en bescherming van distributienetwerken wordt gegarandeerd.

Zowel de vacuümstroomonderbreker als de scheider zijn de belangrijke kerncomponenten van de middenspanningsringhoofdeenheden. De bedieningsmechanismen ervan worden primair gebruikt om deze componenten nauwkeurig en snel te controleren en te bedienen om middenspanningsdistributienetwerken te beschermen. De mechanismen die zijn ontworpen voor SF6-geïsoleerde schakelapparatuur, maken doorgaans gebruik van een dubbele energieopslagmethode om de operationele snelheid te garanderen, onafhankelijk van handmatige invoer. Een gemeenschappelijk bedieningsmechanisme maakt gebruik van een trekveer die "over het midden" wordt getrokken om energie op te slaan voor het sluiten, die bij het loslaten tegelijkertijd een afzonderlijk stel veren samendrukt ter voorbereiding op een daaropvolgende openingshandeling. Deze handeling zorgt voor een hoge betrouwbaarheid door ingebouwde mechanische vergrendelingen die gevaarlijke handelingen voorkomen, zoals het sluiten van een onderbreker op een aardingsblad.

Model en betekenis

Belangrijkste voordelen

1. Geïntegreerd ontwerp

Vermogensschakelaar + scheidermechanisme in één systeem

2. Hoge betrouwbaarheid

Mechanische levensduur van meer dan 10.000 cycli

3. Geavanceerd veiligheidssysteem

Volledige mechanische vergrendeling voorkomt verkeerde bediening

4. Flexibele bediening

Ondersteunt handleiding + motor + afstandsbediening

5. Naleving van normen

Voldoet volledig aan de GB/IEC-vereisten

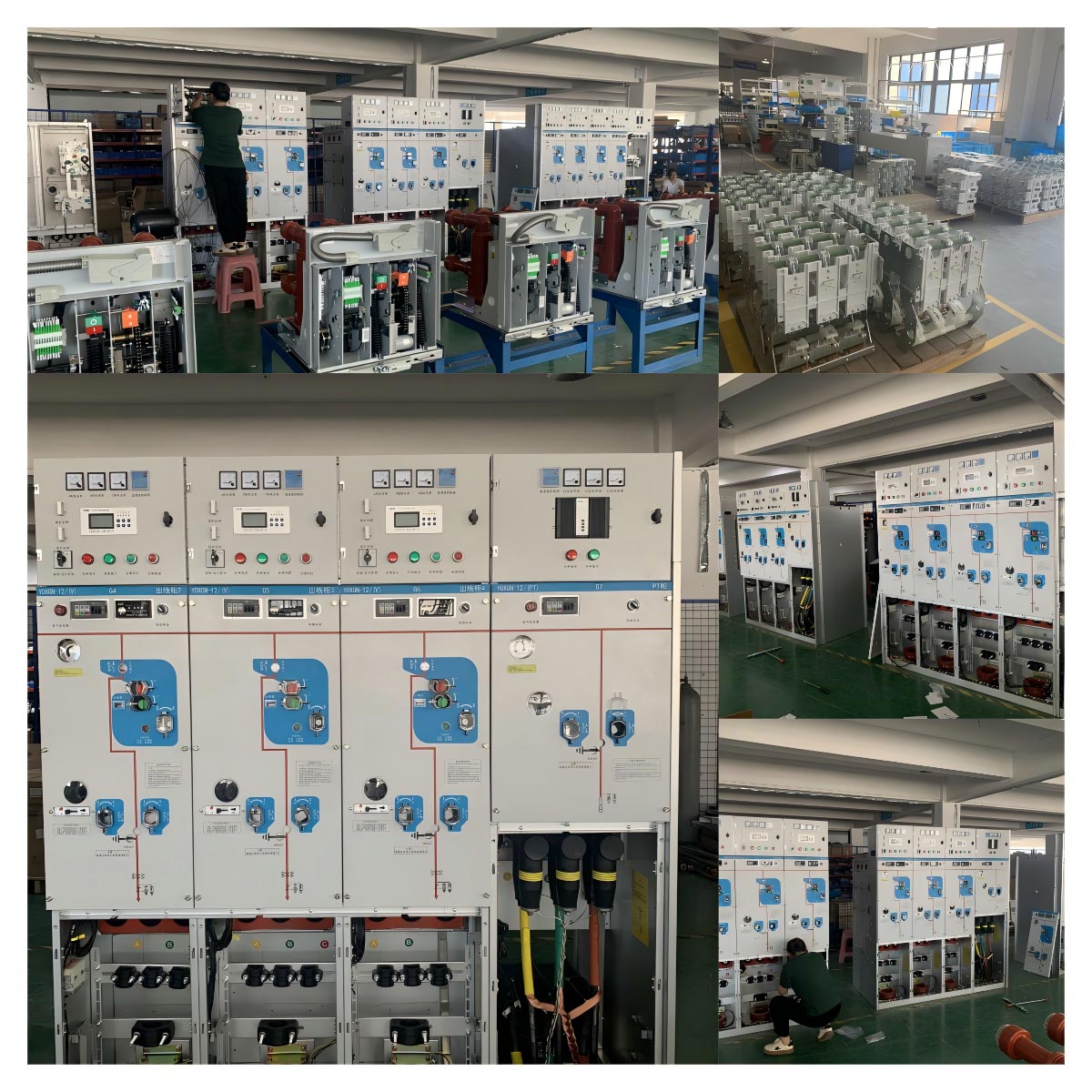

6. Bewezen in echte projecten

Toegepast in windparken, onderstations, spoorwegsystemen

Enkele hoofdtypen bedieningsmechanismen in RMU's

Moderne RMU's hebben veel typen, gebaseerd op hun functie en de componenten of componentencombinatie daarin. Deze functionele classificatie wordt gewoonlijk weergegeven door lettercodes zoals C, V en G. Elk type is een complete, afzonderlijke functie om te voldoen aan de unieke operationele eisen van de respectieve ringhoofdeenheden.

"C"-mechanisme (de inkomende/uitgaande eenheid):De hoofdfunctie van een bedieningsmechanisme van het "C" -type wordt gebruikt voor de inkomende of uitgaande lijneenheid. De inkomende lijneenheid is het punt waar de kabel van het primaire onderstation de RMU binnenkomt. Deze eenheid is in wezen een lastscheidingsschakelaar. De primaire functie ervan is het schakelen van de belastingsstroom en, cruciaal, het veroorzaken van een fout (dichtbij). Het C-type bedieningsmechanisme is robuust en betrouwbaar vanwege dit foutmakende vermogen. De werking ervan is doorgaans een functie met drie standen (AAN, UIT en AARDE aan de kabelzijde), met sterke mechanische vergrendelingen om een ​​veilige werking te garanderen. De oplaad- en operationele procedures van dit bedieningsmechanisme zijn van toepassing op de bediening van de belastingsschakelaar door een "C"-mechanisme.

"V"-mechanisme (de onderbrekereenheid):Het "V"-mechanisme is bedoeld voor de functie van de stroomonderbreker, die meestal wordt gebruikt voor het beschermen van een transformator (de "T-off"- of zekeringschakelaarfunctie). In tegenstelling tot een eenvoudige lastschakelaar moet een onderbreker foutstromen zowel kunnen maken als breken. Daarom is het "V"-mechanisme een apparaat met hoge energie en hoge snelheid. Het is bijna altijd een veerbediend mechanisme dat energie opslaat voor zowel het sluiten als het uitschakelen, waardoor de openingssnelheid onafhankelijk is van de operator. Hierdoor kan hij hoge kortsluitstromen betrouwbaar onderbreken. Het mechanisme is ook ontworpen voor integratie met beveiligingsrelais en kan automatische hersluiting bieden. Dit bedieningsmechanisme van het V-type heeft een lange levensduur van meer dan 10.000 handelingen.

"G"-mechanisme (de aardingsschakelaar/-scheidingsschakelaar):De belangrijkste functie van een bedieningsmechanisme van het "G"-type is het bedienen van de aardingsschakelaar die wordt gebruikt voor veiligheid en isolatie. Dit bedieningsmechanisme zorgt voor een zichtbare en verifieerbare aardverbinding aan de kabelzijde van een circuit voor veilige bediening van de werknemer. Bijgevolg wordt het bedieningsmechanisme van het "G"-type in het algemeen niet gebruikt voor het maken of onderbreken van belastingsstroom. De werking ervan is strikt gekoppeld aan het bijbehorende "C"- of "V"-mechanisme; het "G"-mechanisme kan alleen worden gesloten (waarbij het circuit wordt geaard) wanneer wordt bevestigd dat de hoofdschakelaar of onderbreker in de UIT-positie staat. Deze vergrendeling is een fundamenteel veiligheidskenmerk om catastrofale schade te voorkomen.

Operationele instructies

Deze apparaten kunnen tijdens de inbedrijfstelling of het onderhoud handmatig worden bediend, of tijdens normaal bedrijf elektrisch. Het bedieningsproces wordt doorgaans aangegeven door mechanische indicatielampjes en hulpschakelaars. Hieronder volgt de bedieningsprocedure voor het bedieningsmechanisme van de 11 kV RMU elektrische stroomonderbrekerscheider.

A. Energie opslaan (opladen)

Vóór elke sluitingsoperatie moet het mechanisme worden "opgeladen".

Handmatig opladen

Installeer een vast bedieningsmechanisme op de ringhoofdeenheid en steek vervolgens de speciale hendel van het mechanisme in de bedieningsas, die zich meestal rechtsonder in het bedieningsmechanisme bevindt. Draai de hendel rechtsom totdat u een duidelijk 'klik'-geluid hoort.

Handmatig opladen

Installeer een vast bedieningsmechanisme op de ringhoofdeenheid en steek vervolgens de hendel van het mechanisme in de bedieningsas, die zich meestal rechtsonder in het bedieningsmechanisme bevindt. Draai de hendel rechtsom totdat u een duidelijk 'klik'-geluid hoort. Dit geluid geeft aan dat de sluitveer van het bedieningsmechanisme volledig is aangedraaid en op zijn plaats is vergrendeld. Het ‘charged’ indicatielampje op het bedieningsmechanisme geeft aan dat het opladen voltooid is.

Elektrisch opladen

Als het bedieningsmechanisme is uitgerust met een motor, zal de motor, wanneer het bedieningsmechanisme wordt ingeschakeld, automatisch de sluitveer opladen. Het motorcircuit is ontworpen om af te sluiten zodra de veren volledig zijn gespannen, waardoor het mechanisme in een "klaar om te sluiten" staat blijft.

B. Sluiting

Zodra het mechanisme is opgeladen, kan de onderbreker worden gesloten.

Handmatig sluiten

Dit doel zal worden bereikt door op de "I" of groene knop te drukken. Door deze handeling wordt de vergrendelende sluitveer vrijgegeven, worden de contacten van de stroomonderbreker snel gesloten en wordt de aansluiting van het hoofdcircuit voltooid. In de middenspanningsringhoofdeenheid kan de knop zelf een tweedelig ontwerp aannemen

de eigenlijke knop in het mechanisme en de onafhankelijke afgeschermde knop die op de kastdeur is geïnstalleerd om de veiligheid te verbeteren en bescherming op beveiligingsniveau te bieden.

Elektrisch sluiten

Bekrachtigende sluitelektromagneet voor sluitcommando op afstand. De zuiger van de elektromagneet zal het sluitslot onmiddellijk ontgrendelen, waardoor hetzelfde effect wordt bereikt als een handmatige knop. Na het sluiten begint het bedieningsmechanisme automatisch de openingsveer samen te drukken, ter voorbereiding op het toekomstige uitschakelen van de stroomonderbreker.

C. Opening in werking

Onderbreek de stroom door de stroomonderbreker te activeren.

Handmatig openen

Het loslaten van de voorgecomprimeerde openingsveren door op de "O" of rode knop te drukken, wordt geactiveerd. De bewegende contacten worden van elkaar gescheiden door de opgeslagen energieaandrijvingen, waarna de boog wordt gedoofd en het circuit snel wordt geïsoleerd

Elektrisch openen

De shunttrip- (openings)solenoïde wordt bekrachtigd door een extern tripsignaal. Deze solenoïde zal de openingsgrendel onmiddellijk vrijgeven, waardoor de onderbreker met dezelfde snelheid en betrouwbaarheid opent als bij handmatige bediening.

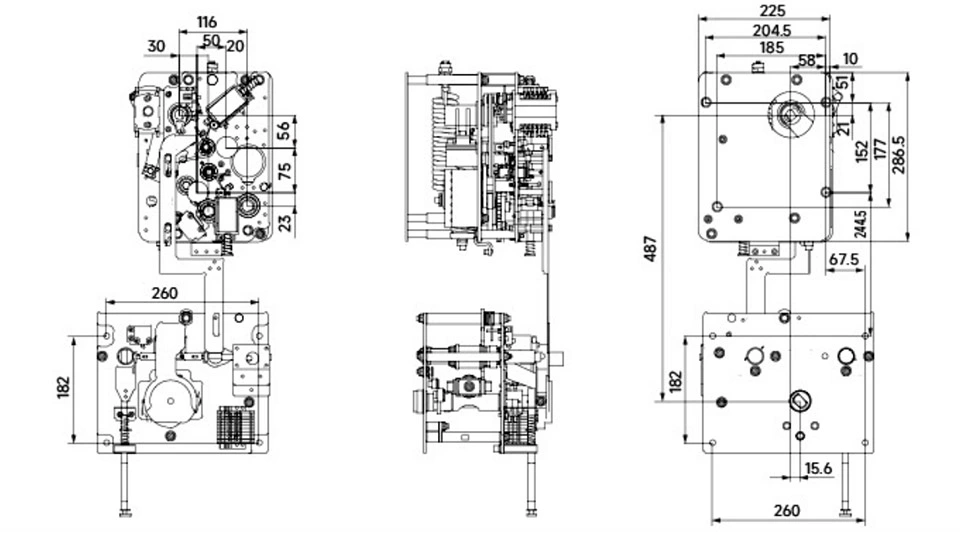

Uiterlijk en afmetingen
