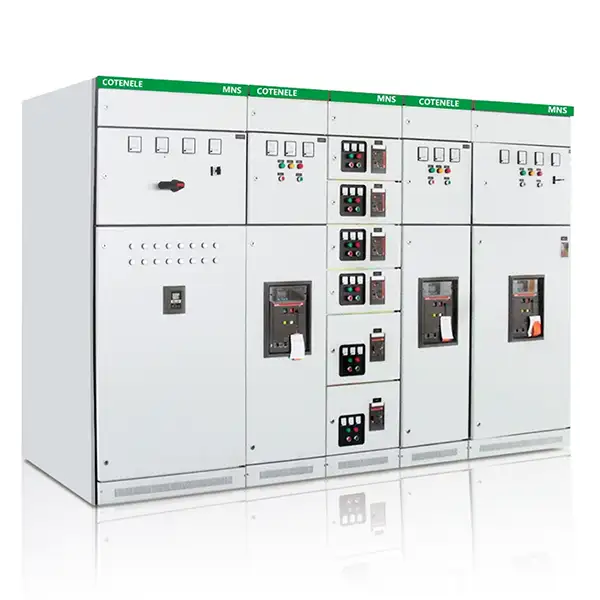

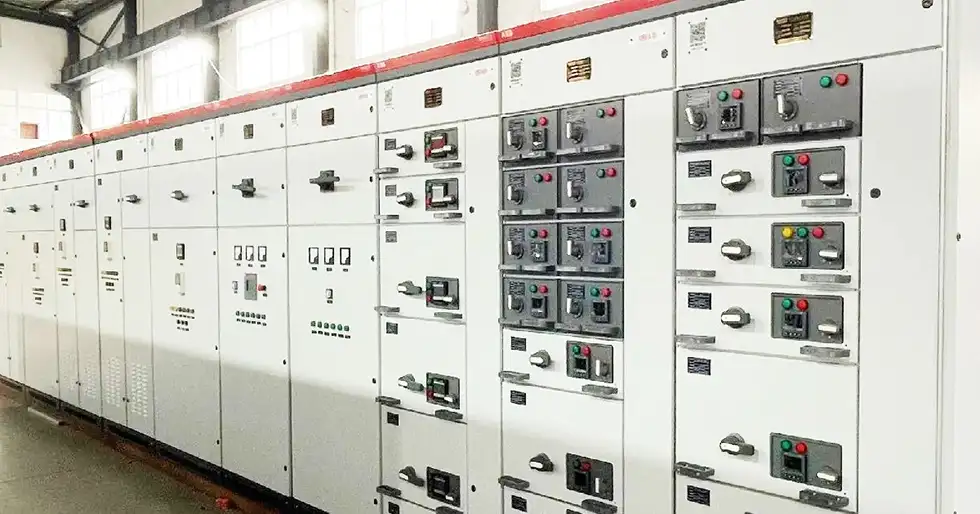

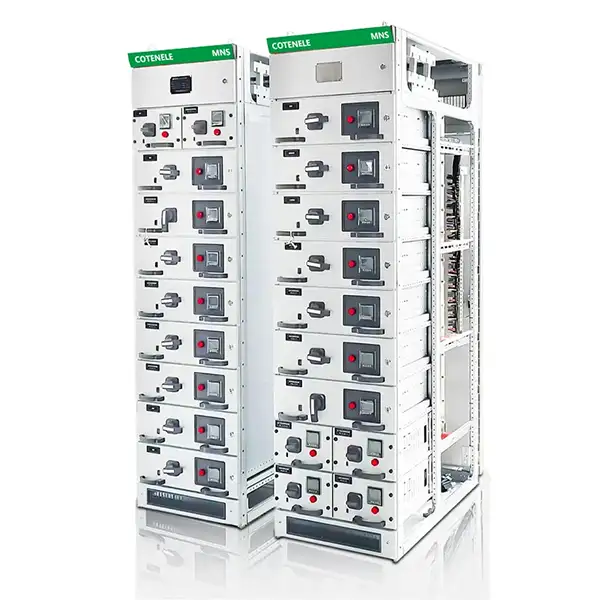

MNS uittrekbare laagspanningsschakelapparatuur

Belangrijkste technische parameters

Wat is de structuur van MNS-schakelapparatuur？

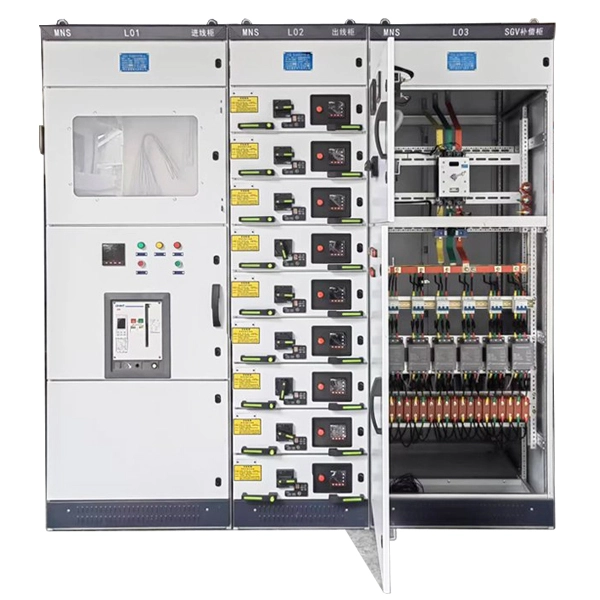

De kastbehuizing van MNS laagspanningsschakelapparatuur is duidelijk verdeeld in verschillende onafhankelijke compartimenten, dit kan foutisolatie en operationele veiligheid garanderen:

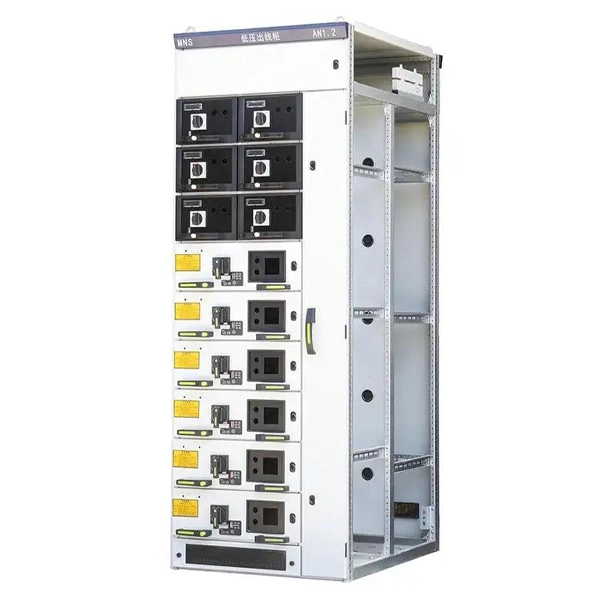

Kastframe:De basisstructuur van de MNS-schakelkast bestaat uit aan elkaar gemonteerde C-vormige profielen. C-vormige profielen worden gemaakt door stalen platen te buigen met E = 25 mm als modulair installatiegat. Alle kastrekken en binnenwanden zijn behandeld met gegalvaniseerde zuivering. De omliggende deurpanelen en zijpanelen zijn voorzien van een elektrostatisch hoogspanningsspuitsysteem. Dit kastframe heeft de kenmerken van hoge sterkte en flexibiliteit.

Functionele compartimenten:

1. Horizontaal railcompartiment:Gelegen aan de achterkant van de kast, is dit het hoofdkanaal voor het verzamelen en distribueren van stroom.

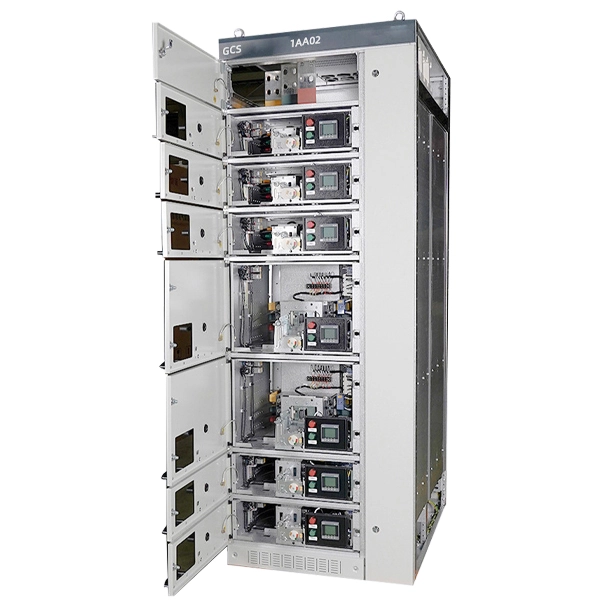

2. Functioneel eenheidscompartiment:Aan de voorzijde van de kast bevinden zich ladeblokken, die elk een onafhankelijke functionele module zijn.

3. Kabelcompartiment:Bevindt zich rechtsvoor of onderaan de kast en wordt gebruikt voor het aansluiten van inkomende en uitgaande kabels.

Producteigenschappen en voordelen:

1. Modulariteit en flexibiliteit:De ladekasthoogten van de MNS uittrekbare laagspanningsschakelaars zijn gebaseerd op modulaire afmetingen (bijv. 8E/4, 8E/2, 8E, 16E, 24E) en kunnen flexibel worden geconfigureerd. Eén enkele kast biedt plaats aan maximaal 36 circuits (enkelzijdige werking).

2. Ladeontwerp met drie posities:Elke lade heeft drie posities: "Verbonden", "Test" en "Niet verbonden".

Aangesloten:Hoofd- en hulpcircuits zijn beide aangesloten; apparatuur werkt normaal.

Test:Hoofdcircuit losgekoppeld, alleen hulpcircuit aangesloten – maakt het testen van het stuurcircuit mogelijk zonder het hoofdcircuit spanningsvrij te maken.

Verbinding verbroken:Zowel de hoofd- als de hulpcircuits zijn losgekoppeld; de lade kan volledig worden uitgetrokken voor onderhoud of vervanging.

3. Hoge veiligheid en betrouwbaarheid:

Mechanische vergrendeling:De bedieningshendel van de lade van het MNS-schakelapparaat is vergrendeld met de interne stroomonderbreker, waardoor de lade alleen kan worden verplaatst als de onderbreker open is. Dit kan werking onder belasting voorkomen.

4. Fysieke isolatie:De schakelkastcompartimenten zijn gescheiden door stalen platen of zeer sterke, vlamvertragende plastic barrières, die de verspreiding van fouten effectief kunnen beperken.

Robuust railsysteem:De horizontale rail van het MNS-schakelsysteem is speciaal ontworpen om kortsluitstromen tot 100 kA/1s te weerstaan, met uitstekende dynamische en thermische stabiliteit.

Intelligent vermogen:Deze schakelapparatuur kan slimme meters en communicatiemodules (bijv. Modbus, Profibus) integreren voor bewaking op afstand, parametermeting (stroom, spanning, arbeidsfactor, enz.) en vroegtijdige waarschuwing bij fouten.

5. Eenvoudige installatie en onderhoud:De MNs schakelkastladen lopen op rolgeleiders voor een lage uittrekweerstand en zijn door één persoon te bedienen. Het kabelcompartiment biedt voldoende ruimte en ondersteunt aansluiting aan de voor- of achterkant, wat het onderhoud vergemakkelijkt.

Selectie- en gebruiksoverwegingen

1. Technische parameterafstemming:Bepaal de nominale stroom op basis van het totale belastingsvermogen en de diversiteitsfactor; selecteer schakelapparaten met voldoende uitschakelvermogen, afhankelijk van het kortsluitvermogen van het elektriciteitsnet.

2. Functie- en circuitconfiguratie:Geef aan of de toepassing een stroomcentrum (PC) of een motorcontrolecentrum (MCC) is en selecteer het juiste ladetype en -formaat.

3. Aanpassingsvermogen aan het milieu:Kies de juiste beschermingsgraad (bijv. IP30, IP40, IP54) op basis van de installatieomgeving (bijv. schone, droge elektrische ruimte versus vochtige, stoffige industriële werkplaats).

4. Configuratie ladeblok:

1/4 eenheid:Voor circuits met een kleine capaciteit en hoge dichtheid, zoals verlichting en kleine stroomapparatuur.

1/2 eenheid:Geschikt voor circuits met gemiddelde capaciteit, bijvoorbeeld ventilator- en pompbesturing.

1 eenheid en hoger:Wordt gebruikt voor apparatuur met een hoog vermogen of hoofdcircuits, zoals inkomende en bus-tie.

Installatie- en onderhoudspunten

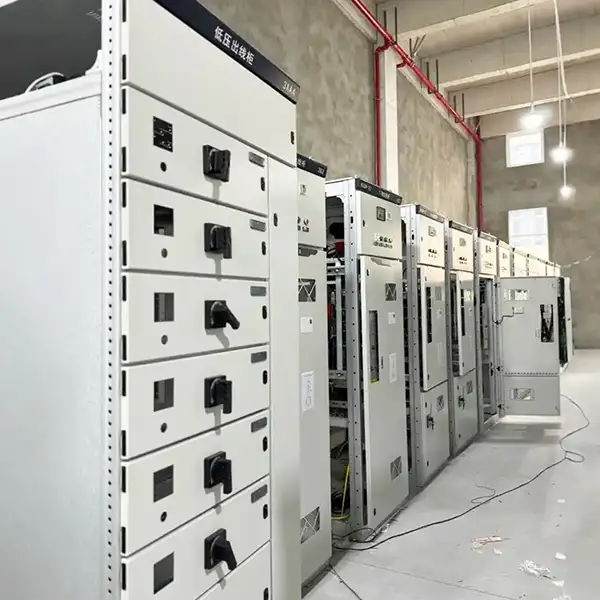

1. Installatieomgeving:Het MNS uittrekbare laagspanningsschakelapparaat moet binnenshuis worden geïnstalleerd zonder explosieve, corrosieve gassen of stof. De fundering moet waterpas zijn, waarbij de niveaufout van het kanaalstaal binnen 1/1000 moet worden gecontroleerd.

2. Installatieprocedure:Volg de stappen: "Voorbereiding → Positionering → Aansluiting → Inbedrijfstelling". Nadat de hoofdrail is aangesloten, zijn er isolatieweerstandstests en andere controles nodig om de juistheid te garanderen voordat de spanning wordt ingeschakeld.

3. Bediening en onderhoud:Alle bedienings- en onderhoudswerkzaamheden moeten worden uitgevoerd door een opgeleide, professionele elektricien. Bij dagelijks onderhoud is het noodzakelijk om regelmatig te controleren of het contactgebied van de ladestekker oververhit is, te controleren of de mechanische vergrendeling goed werkt en de stofophoping in het paneel te verwijderen.

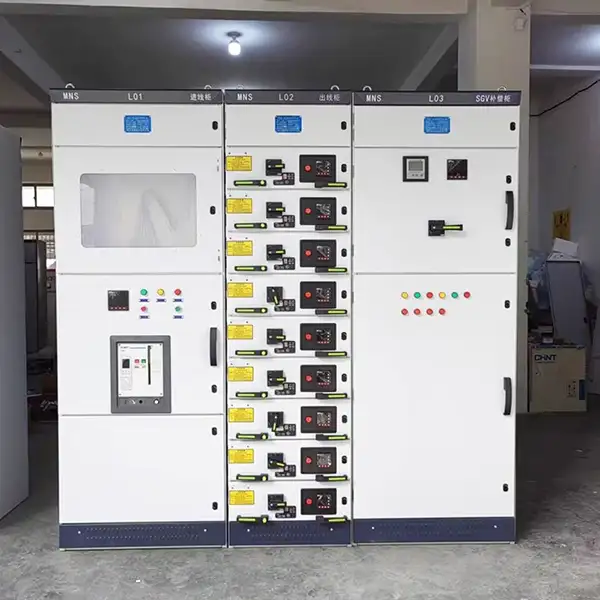

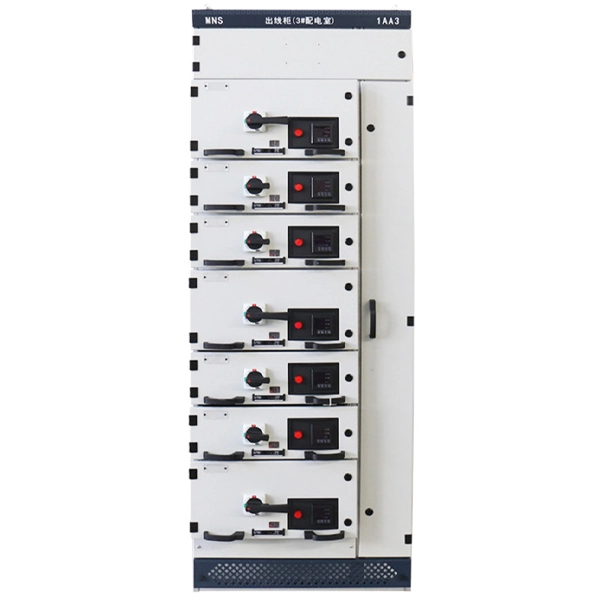

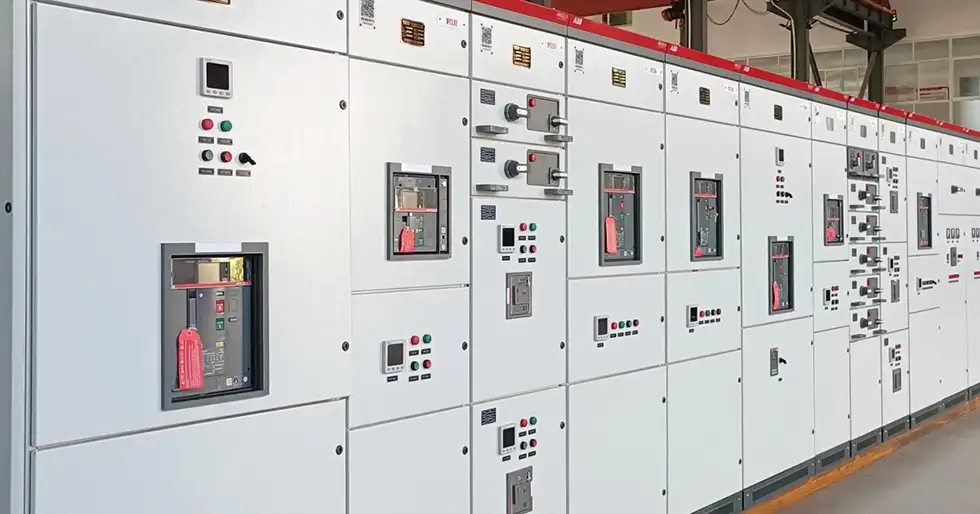

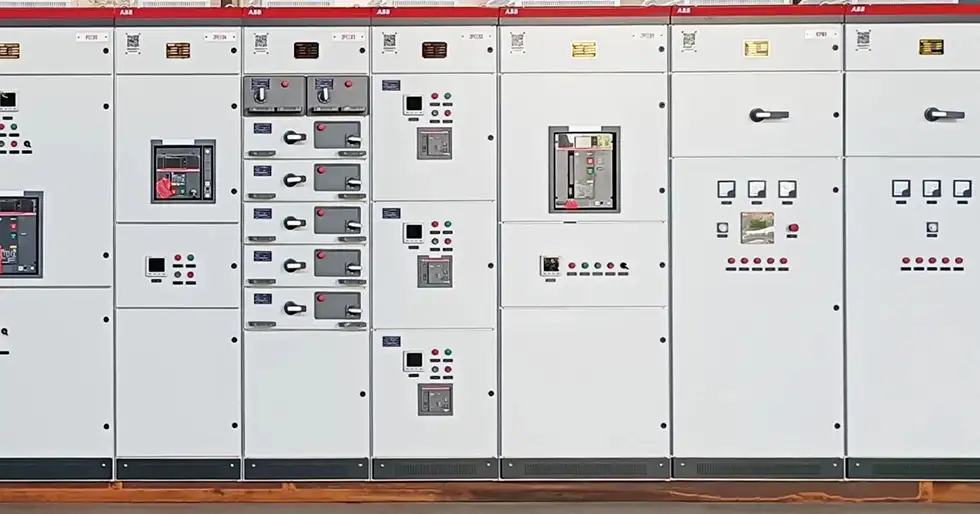

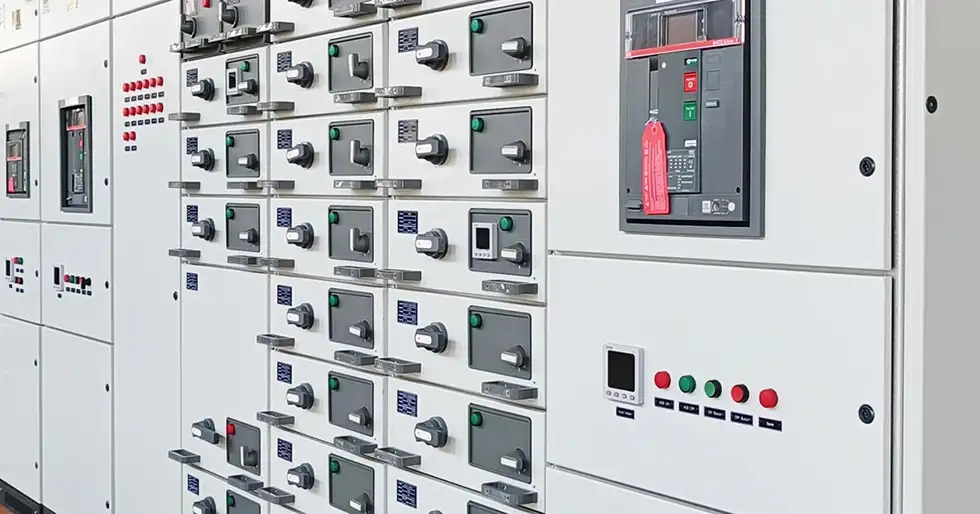

Producten tonen
