33KV MV-schakelapparatuur Middenspanningsschakelapparatuur

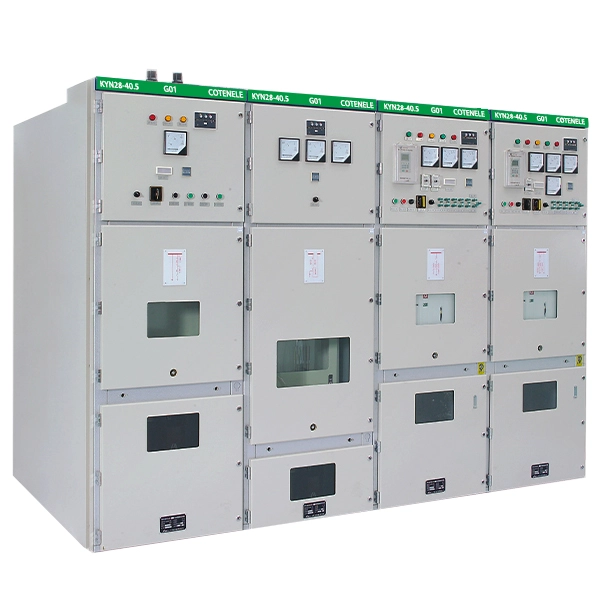

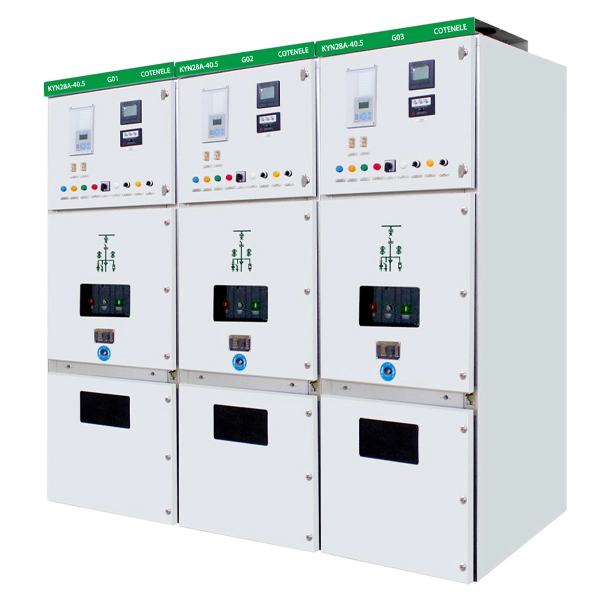

KYN28-40.5 middenspanningsschakelapparatuur is een nieuw product ontwikkeld door Cotenele, met een nominale spanning tot 40,5 kv. Dit KYN28-40.5-type 33KV MV-schakelapparatuur voor middenspanning is in de eerste plaats bedoeld voor driefasige wisselstroomsystemen met een nominale spanning van 40,5 kV en een frequentie van 50 Hz. Het wordt vaak toegepast in railsystemen met één rail en in secties. Het productontwerp voldoet aan relevante normen zoals IEC 298 en GB3906-2006.

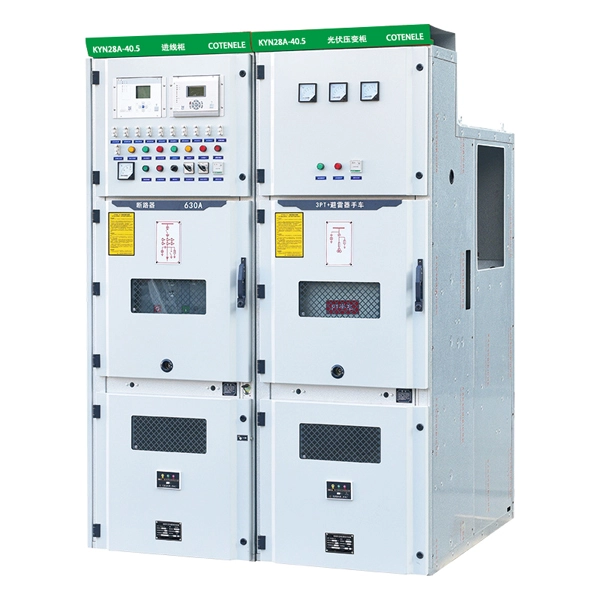

Cotenele zet zich al lang in voor innovatie en onderzoek op het gebied van middenspanningsschakelapparatuur. KYN28-40.5-serie 33KV MV-schakelapparatuur Middenspanningsschakelaar is een nieuw product van Cotenele, dat meestal wordt gebruikt om te voldoen aan de distributievereisten van een nominale spanning van 35KV in energiecentrales, onderstations, industriële en mijnbouwbedrijven, openbare instellingen en andere plaatsen. Dit middenspanningsschakelapparaat is een tpye van centraal gemonteerde uittrekbare schakelapparatuur, de hoofdisolatie heeft een composietisolatiestructuur en voldoet volledig aan de "vijf-preventie" veiligheidsvergrendelingsvereisten.
De apparatuur kan worden uitgerust met de eigen vacuümstroomonderbrekers uit de serie ZN85 en VTK, of als alternatief met de VD4 vacuümstroomonderbrekers van ABB.
Model en betekenissen
Belangrijkste technische parameters
| Item | Eenheid | Technische parameters | |
| Nominale spanning | Kv | 40.5 | |
| Nominale frequentie | Hz | 50 | |
| Nominale stroom | A | 1250160020002500 | |
| Stroomfrequentie met spanning | De stroomfrequentie is bestand tegen de spanning van het hoofdcircuit gedurende 1 minuut | Kv | 95 KV (118 KV over de isolatiespleet voor speciale vereisten) |
| Vermogensfrequentie is bestand tegen spanning van hulp- en stuurcircuits | V | 2000 | |
| Blikseminpuls is bestand tegen spanning | Kv | 185 KV (215 KV over de isolatiespleet voor speciale vereisten) | |
| Nominale breukstroom (RMS) | KA | 2.531,5 | |
| Nominale inschakelstroom (piek) | KA | 63,80 | |
| Nominale dynamische weerstandsstroom (piek) | KA | 63,80 | |
| Nominale kortstondige weerstandsstroom gedurende 4 seconden (RMS) | KA | 2.531,5 | |
| Nominale spanning van hulp- en stuurcircuits | V | -110,-220,~110,~220 | |
| Mate van bescherming | IP3X voor behuizing; IP2X tussen compartimenten en wanneer de deur van het stroomonderbrekercompartiment open is | ||
Wat zijn de productkenmerken van KYN28-40.5-schakelapparatuur?
1. Met metaal beklede en modulaire compartimenten:De behuizing van 33KV MV-schakelapparatuur middenspanningsschakelapparatuur is gemaakt van aluzink stalen plaat en de interne ruimte is verdeeld in onafhankelijke compartimenten, zoals een stroomonderbrekercompartiment, een railcompartiment, een kabelcompartiment en een relais-/instrumentcompartiment. Deze structuur voldoet aan de ‘LSC2B’-norm, wat betekent dat wanneer er in één compartiment een storing optreedt of onderhoud wordt gepleegd, de werking van andere compartimenten onaangetast blijft.

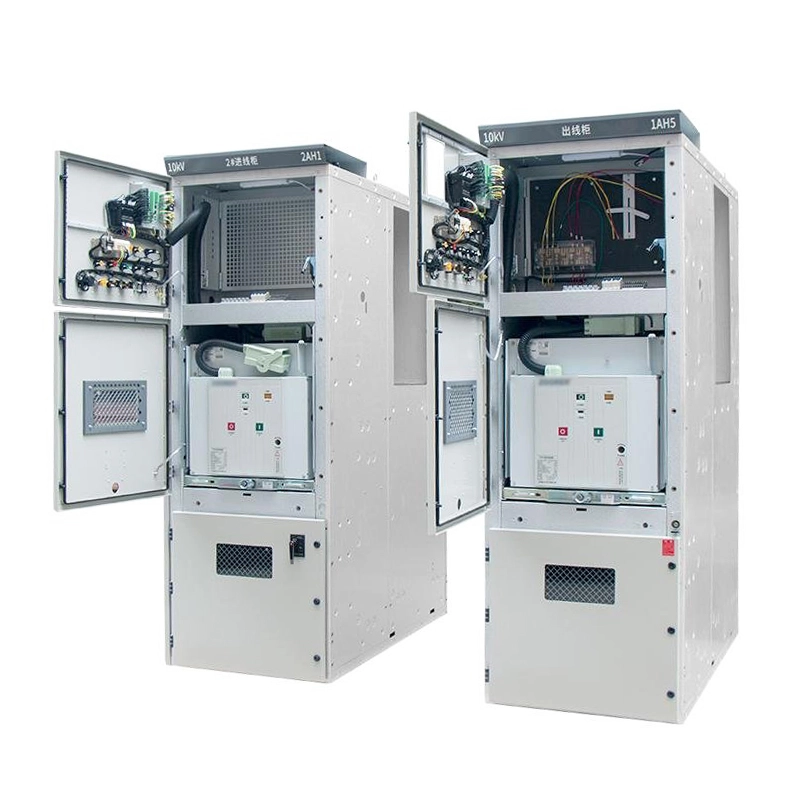

2. In het midden gemonteerde uitrijdbare stroomonderbreker:De kerncomponenten zoals de vacuümstroomonderbreker en de scheidingsschakelaar zijn geïnstalleerd op een verwijderbare vrachtwagen (uitrijdeenheid). Wanneer onderhoud nodig is, kan de defecte truck volledig worden teruggetrokken en vervangen door een reservetruck om de stroomvoorziening snel te herstellen, waardoor de uitvaltijd aanzienlijk wordt verkort.
3. Mechanische vergrendeling met "vijf preventie":Door verplichte mechanische vergrendeling zorgt het ervoor dat de volgende handeling alleen onder specifieke omstandigheden kan worden uitgevoerd. Deze functie kan op effectieve wijze storingen voorkomen, zoals het verkeerd sluiten of openen van de stroomonderbreker, het in- of uitrijden van de vrachtwagen onder belasting, het sluiten van de aardingsschakelaar wanneer het circuit onder spanning staat, het per ongeluk betreden van een onder spanning staand compartiment en het sluiten van de onderbreker terwijl de aardingsschakelaar gesloten is. Dit kan de veiligheid van personeel en apparatuur garanderen.
4. Bovenste drukontlastingskanaal:Wanneer zich een interne vlamboogfout van de schakelapparatuur voordoet, worden de gassen met hoge temperatuur en hoge druk via het bovenste kanaal afgevoerd, waardoor de gevaren worden geminimaliseerd en het bedienings- en onderhoudspersoneel wordt beschermd.
Structuur en afmetingen

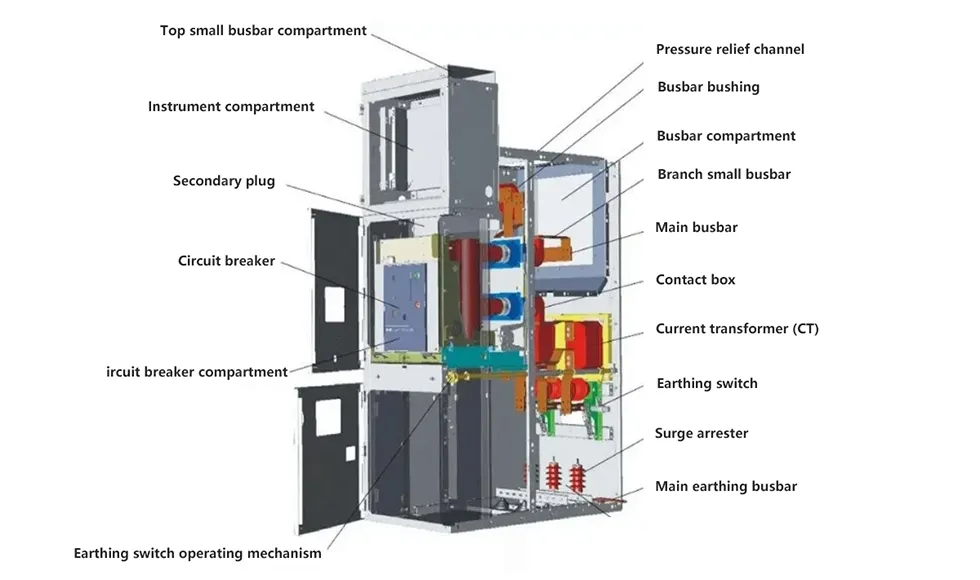

Structuurdiagram van de KYN28
| Configureer stroomonderbreker | ZN85 (of VTK-40,5) | ZN85 (of VTK-40,5) |
| Breedte (mm) | 1400 | 1200 |
| Hoogte (mm) | 2650 | 2650 |
| Diepte (mm) | 2800 | 2600 |
| Gewicht (kg) | 1500 | 1400 |
Wat is het verschil tussen KYN28-40.5 en KYN61-40.5?
KYN61-40.5: KYN61-40.5 schakelapparatuur is groter van formaat, wordt voornamelijk gekenmerkt door hoge stroomsterkte en hoge parameters, speciaal ontworpen voor spanningsniveaus van 40,5 kV. Het heeft een op de vloer gemonteerde (uitrijdbare) vrachtwagenstructuur en is ontworpen om hoge stromen en hoge breekcapaciteiten te transporteren. Het dient als kerndistributieapparaat voor grote, kritische stroomknooppunten.
KYN28-40.5: KYN28-40.5-serie 33KV MV-schakelapparatuur Middenspanningsschakelapparatuur heeft een compactere structuur en wordt op grotere schaal gebruikt. Het heeft de iconische, in het midden gemonteerde, uitrijdbare vrachtwagenstructuur van de KYN28-serie, heeft de kenmerken van compactheid en flexibiliteit. Het is een gebruikelijke keuze voor conventionele distributiescenario's.
| Item | KYN61-40.5 | KYN28-40.5 |
| Type stroomonderbreker vrachtwagen | Op de vloer gemonteerd: grotere en zwaardere vrachtwagen, geplaatst op vloerrails aan de onderkant van het paneel | Centraal gemonteerd: compacte vrachtwagen geïnstalleerd in de middelste hoogte van het paneel, eenvoudiger te bedienen |
| Afmetingen en gewicht | Grotere afmetingen en gewicht. Typische afmetingen: 1400 mm (B), 2800 mm (D). Eigengewicht ca. 1500 kg | Compacter Sommige gegevens wijzen op een diepte tot 2800 mm; iets lichter dan KYN61 |
| Nominaal stroombereik | Breder, doorgaans 630A tot 4000A | Smaller, doorgaans 630A tot 3150A (maar kan worden aangepast tot 4000A) |
| Breek-/bestandscapaciteit | Hoger, doorgaans 25 kA tot 40 kA, piekstroom tot 100 kA | Relatief lager, doorgaans 20 kA tot 31,5 kA |
| Toepassingsbereik | Meer gespecialiseerd, vaak gebruikt in kritieke posities zoals inkomens of buskoppelingen in grote industriële installaties, energiecentrales en onderstations | Meer wijdverbreid, een mainstream-apparatuur voor 10kV- en 35kV-distributienetwerken |
| Typische scenariokenmerken | Geschikt voor toepassingen die een hoge stroom en een hoog uitschakelvermogen vereisen | Geschikt voor conventionele distributiescenario's met hogere eisen aan compactheid, flexibiliteit en zuinigheid |
