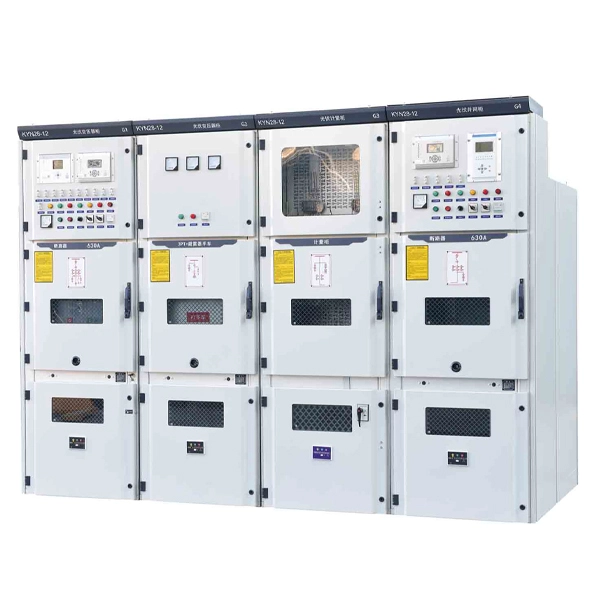

22KV middenspanningsmetaalbekleed schakelmateriaal

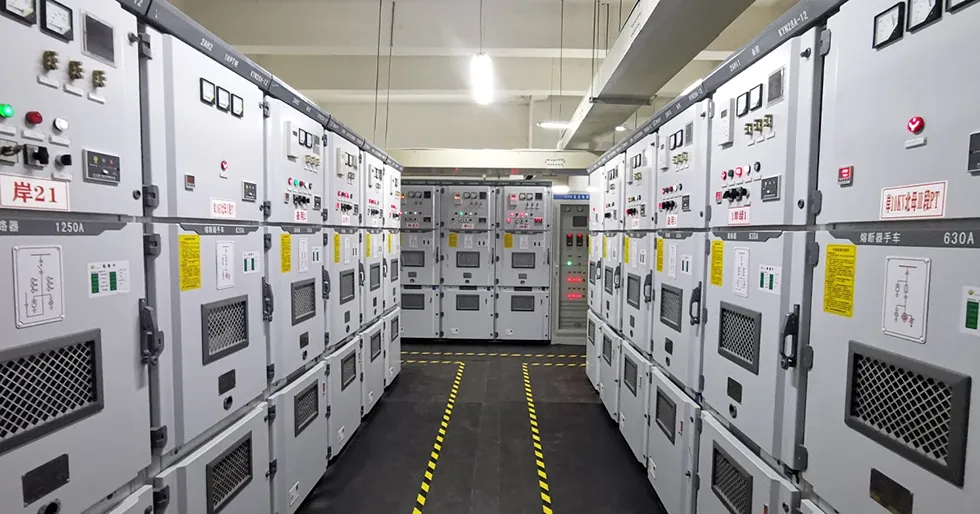

Cotenele zet zich al vele jaren in voor technologisch onderzoek en ontwikkeling op het gebied van middenspanningsschakelapparatuur en ringhoofdeenheidproducten, en bestrijkt een volledig assortiment schakelpanelen met nominale spanningen van 3,6 kV tot 40,5 kV. De KYN28-24-serie 22KV middenspanningsmetaalbeklede schakelapparatuur die we hebben vervaardigd, beschikt over geavanceerde technologie, is veilig en betrouwbaar, heeft een redelijke structuur, stabiele prestaties en is gemakkelijk te gebruiken. Het wordt veel gebruikt in energiecentrales, onderstations, industriële en mijnbouwbedrijven en commerciële gebouwen.
Cotenele is een van de meest geavanceerde fabrikanten van middenspanningsschakelaars in China. De KYN28-24 Serie 22KV middenspanningsmetaalbeklede schakelapparatuur die wij produceren, draait al jaren gestaag in meerdere projecten van China State Grid. De KYN28-24 middenspanningsschakelaar is geschikt voor driefasige 50 / 60Hz-stroomsystemen met een nominale spanning van 24 kV binnenshuis, gebruikt voor het ontvangen en distribueren van elektrische energie en het regelen, beschermen en bewaken circuits. Onze middenspanningsschakelaars en ringhoofdunit voldoen aan meerdere binnenlandse en internationale normen, zoals GB/T3906 "3,6 kV ~ 40,5 kV AC Metal Enclosed Switchgear and Control Equipment" en IEC 62271-200.
Model en betekenissen
Belangrijkste technische parameters
1. Belangrijkste technische parameters van de schakelapparatuur
| SN | Item | Eenheid | Parameters | ||||
| 1 | Nominale spanning | Kv | 24 | ||||
| 2 | Nominale frequentie | Hz | 50/60 | ||||
| 3 | Nominaal geïsoleerd niveau | Bliksimpuls is bestand tegen spanning (piekwaarde) | Kv | Fase tot fase Fase naar aarde |
60 | Isolatiekloof | 79 |
| De stroomfrequentie van 1 minuut is bestand tegen spanning (effectieve waarde) | 125 | 145 | |||||
| De voedingsfrequentie van het hulpstuurcircuit is bestand tegen spanning | V | 2000 | |||||
| 4 | Nominale stroom | A | 630,1250,1600,2000,2500,3150 | ||||
| 5 | Nominale kortsluitbreekstroom | KA | 20 | 31.5 | |||
| 6 | Geschatte kortsluitstroom (piek) | KA | 50 | 80 | |||
| 7 | Geschatte kortstondige weerstand tegen stroom (4s) | KA | 20 | 31.5 | |||
| 8 | Nominale piekstroom | KA | 50 | 80 | |||
| 9 | Nominale spanning van het hulpstuurcircuit | V | Gelijkstroom of AC 110/220 | ||||
| 10 | Beschermingsgraad | IP4X (kamerdeur van de stroomonderbreker open of van compartiment naar compartiment IP2X) | |||||
| 11 | Afmetingen van schaal (breedte * diepte * hoogte) | mm | 800×1810×2380 | 1000×1810×2380 | |||
| 12 | Gewicht | kg | 840 ~ 1440 | ||||
| Opmerking: De diepte van de bovengrondse inkomende en uitgaande lijnkast is 2360 mm. | |||||||
2. Belangrijkste technische parameters van de VS1-24,VN2-24 vacuümstroomonderbreker
| SN | Item | Eenheid | Parameters | ||
| 1 | Nominale spanning | Kv | 24 | ||
| 2 | Nominaal geïsoleerd niveau | De stroomfrequentie van 1 minuut is bestand tegen spanning (effectieve waarde) | 60 | ||
| Bliksimpuls is bestand tegen spanning (piekwaarde) | 125 | ||||
| 3 | Nominale frequentie | Hz | 50/60 | ||
| 4 | Nominale stroom | A | 630.1250.1600.2000 | 630,1250,1600,2000,2500,3150 | |
| 5 | Nominale kortsluitbreekstroom | KA | 20 | 31.5 | |
| 6 | Geschatte kortsluitstroom (piek) | 50 | 80 | ||
| 7 | Geschatte kortstondige weerstand tegen stroom (4s) | 20 | 31.5 | ||
| 8 | Nominale piekstroom | 50 | 80 | ||
| 9 | Nominale breukstroom van een enkele condensatorbank | A | 630 | ||
| 10 | Nominale back-to-back condensatorbank-breekstroom | 400 | |||
| 11 | Nominale breektijden bij kortsluitstroom | Tijden | 50 | ||
| 12 | Mechanische levensduur | 20000 | |||
| 13 | Nominale bedieningsvolgorde | O-0,3s-CO-180s-CO | |||
Arbeidsomstandigheden
Normale bedrijfsomstandigheden
1. Omgevingstemperatuur
Maximaal: +40°C, minimaal: –15°C. De gemiddelde waarde gemeten over een periode van 24 uur mag niet hoger zijn dan +35°C.
2. Vochtigheidsomstandigheden
Gemiddelde relatieve vochtigheid voor een dag: ≤95%
Gemiddelde relatieve vochtigheid gedurende een maand: ≤90%
Gemiddelde waterdampdruk voor een dag: ≤2,2 kPa
Gemiddelde waterdampdruk gedurende een maand: ≤1,8 kPa
3. Hoogte
Niet hoger dan 1000 m boven zeeniveau.
4. Luchtzuiverheid
De omringende lucht mag niet significant worden verontreinigd door stof, rook, corrosieve of brandbare gassen, dampen of zoutnevel.
5. Trillingen en schokken
Eventuele externe trillingen of grondbewegingen die de schakelapparatuur kunnen beïnvloeden, moeten verwaarloosbaar zijn.
6. Elektromagnetische interferentie in secundaire systemen
De amplitude van de geïnduceerde elektromagnetische interferentie mag niet groter zijn dan 1,6 kV.
Speciale bedrijfsomstandigheden
Wanneer het 22KV middenspanningsmetaalbeklede schakelapparaat moet werken onder omstandigheden die de normale limieten gespecificeerd in GB/T 11022 overschrijden, zullen de fabrikant en de gebruiker onderhandelen en overeenstemming bereiken over speciale maatregelen.
Om condensatie te voorkomen is de schakelinstallatie voorzien van verwarmingen. Deze verwarmingselementen moeten worden ingeschakeld wanneer de schakelapparatuur in de stand-bymodus staat. Zelfs tijdens normaal bedrijf moet erop worden gelet dat de verwarmingstoestellen indien nodig in bedrijf blijven.

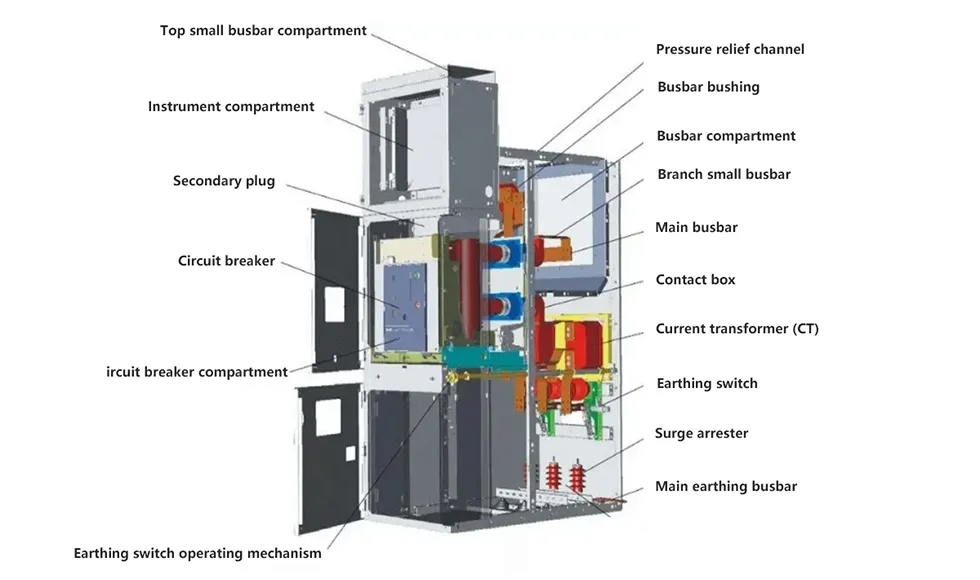

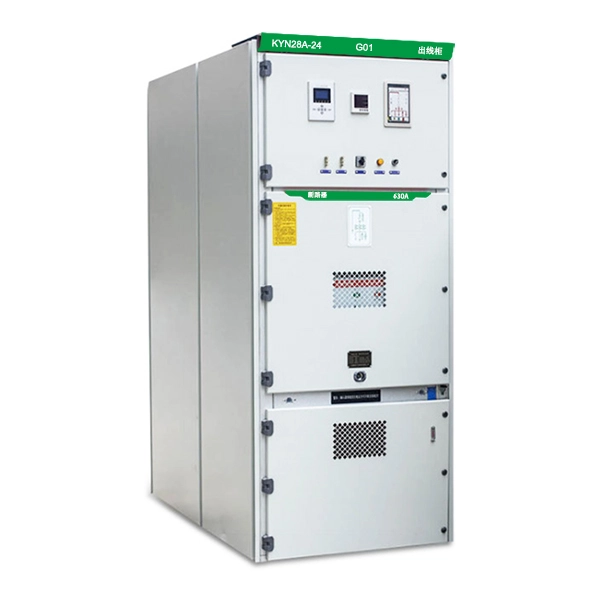

Wat is de hoofdstructuur van KYN28-24?
Het KYN28-24-schakelapparaat bestaat hoofdzakelijk uit twee delen: de kast en de vrachtwagen.
Kaststructuur
De kast is door metalen scheidingswanden verdeeld in vier onafhankelijke compartimenten.
1. Busbar-compartiment
Bevindt zich in het bovenste achterste gedeelte van de kast en wordt gebruikt voor het installeren van de hoofdrails.
2. Stroomonderbrekercompartiment
Bevindt zich in het middengedeelte van de kast en wordt gebruikt voor het installeren van de stroomonderbrekerwagen.
3. Kabelcompartiment
De kabelruimte bevindt zich in het onderste achterste deel van de kast en wordt gebruikt voor het aansluiten van inkomende en uitgaande kabels. Ook kunnen er componenten in worden ondergebracht, zoals stroomtransformatoren en aardingsschakelaars.
4.Relais- en instrumentencompartiment
Bevindt zich in het bovenste voorste deel van de kast en wordt gebruikt voor het installeren van secundaire componenten zoals beschermings-, besturings- en meetapparatuur.
Vrachtwagentypes
De vrachtwagen is een beweegbaar onderdeel dat de kernelementen draagt. Het wordt in en uit bewogen door middel van een schroefmechanisme. Afhankelijk van hun functies worden vrachtwagens hoofdzakelijk ingedeeld in de volgende typen:
1. Stroomonderbrekerwagen: het meest voorkomende type, gebruikt voor het maken en onderbreken van normale belastingsstromen en foutstromen.
2. Vrachtwagen met spanningstransformator (PT): wordt gebruikt om spanningssignalen te leveren voor meet- en beveiligingsdoeleinden.
3. Meetwagen: gebruikt voor het meten van elektrische energie.
4. Isolatiewagen: de scheiderwagen wordt meestal gebruikt om een zichtbaar ontkoppelingspunt in het circuit te creëren, waardoor de veiligheid tijdens onderhoud wordt gegarandeerd.
Belangrijkste kenmerken en voordelen
1. Hoge veiligheid
Het 22KV middenspanningsmetaalbeklede schakelapparaat is uitgerust met uitgebreide "vijf-preventie"-functies, waarbij gebruik wordt gemaakt van mechanische en elektrische vergrendelingen om verkeerde bediening effectief te voorkomen. Ze zijn volledig met metaal bekleed en de verdeelde schaal verdeelt de kast in meerdere onafhankelijke compartimenten, waardoor de verspreiding van ongelukken wordt voorkomen en een hoge veiligheid wordt gegarandeerd. Hun drukontlastingskanalen zijn bedoeld om de veiligheid van de operator te beschermen in het geval van een interne vlamboogfout.
2. Flexibiliteit en betrouwbaarheid
Bevat een in het midden gemonteerde, uitrijdbare vrachtwagenconstructie. Alle vrachtwagens met dezelfde specificatie zijn 100% uitwisselbaar, waardoor onderhoud en vervanging eenvoudig zijn. Compatibel met verschillende bekende merken vacuümstroomonderbrekers (bijv. VS1, VD4), wat een goede veelzijdigheid biedt. Het gebruik van met aluminium-zink gecoate staalplaten en meerdere buigprocessen resulteren in een hoge mechanische sterkte en sterke corrosieweerstand.
3. Handig onderhoud en ruimtebesparing
De kyn28-24-serie 22KV middenspanningsmetaalbeklede schakelapparatuur ondersteunt wandmontage en onderhoud aan de voorzijde, waardoor de benodigde ruimte voor installatie en onderhoud aanzienlijk wordt verminderd. Het ruime kabelcompartiment biedt voldoende ruimte voor het aansluiten van meerdere kabels en vereenvoudigt de fabricage en installatie van kabelafsluitingen.

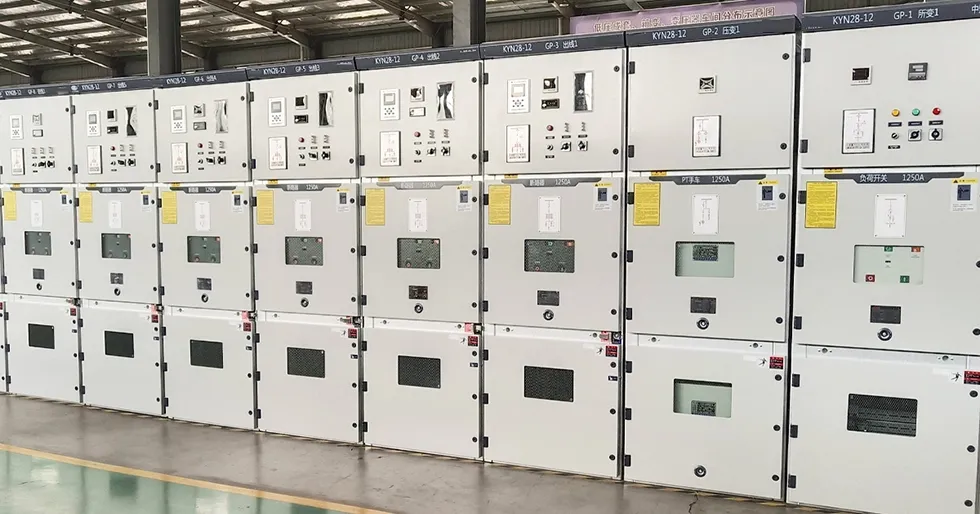

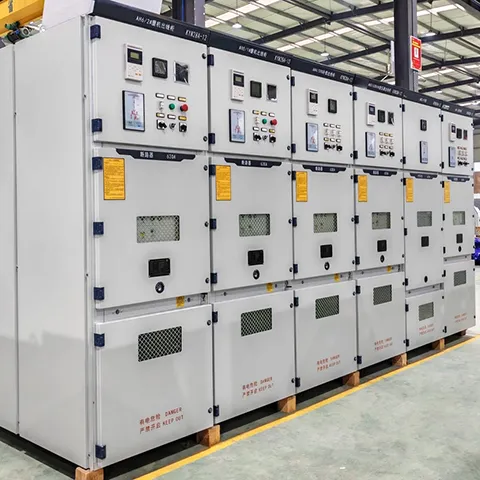

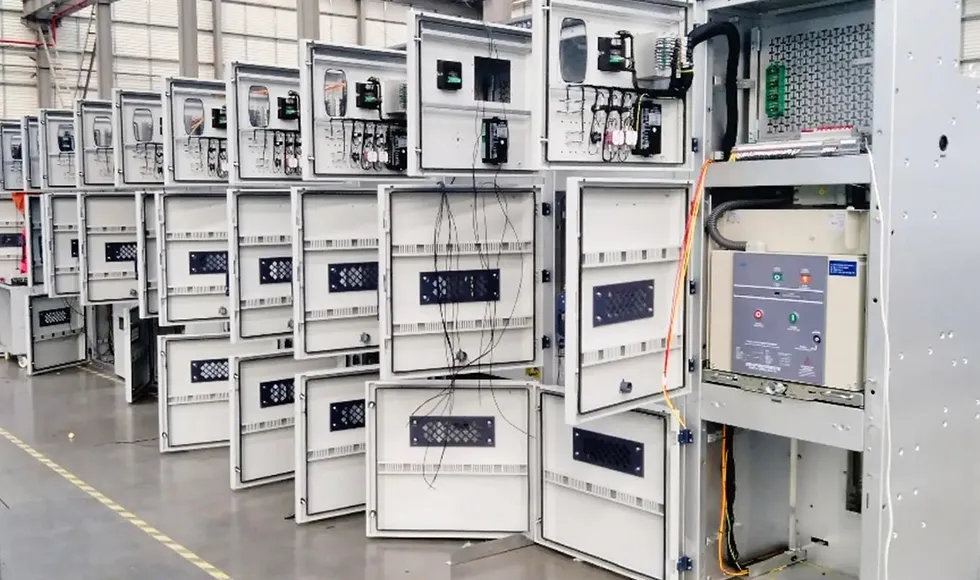

Productie workshop
Hoe te kiezen?
Bij het maken van een selectie wordt aanbevolen om de volgende belangrijke parameters en functionele vereisten te verduidelijken:
1. Elektrische parameters
Bepaal vóór de bestelling de onderstaande belangrijkste technische parameters, zoals de nominale spanning, de nominale stroom en de nominale kortsluitbreekstroom van het systeem.
2. Functioneel schema
Identificeer vóór aankoop het vereiste functionele schema, zoals inkomende voedingskast, uitgaande voedingskast, PT-kast, meetkast, busverbindingskast, enz.
3. Kerncomponenten
Voordat u bestelt, moet u het merk of de technische vereisten voor kerncomponenten, inclusief stroomonderbrekers, stroomtransformatoren, spanningstransformatoren, aardingsschakelaars, enz. controleren.
4. Intelligente eisen
Bevestig of intelligente functies zoals online monitoring en power IoT-detectie vereist zijn.
5. Speciale omgevingen
Voor gebruik op grote hoogte bestelt u het plateautype en raadpleegt u de fabrikant om aan specifieke bedrijfsomstandigheden te voldoen.

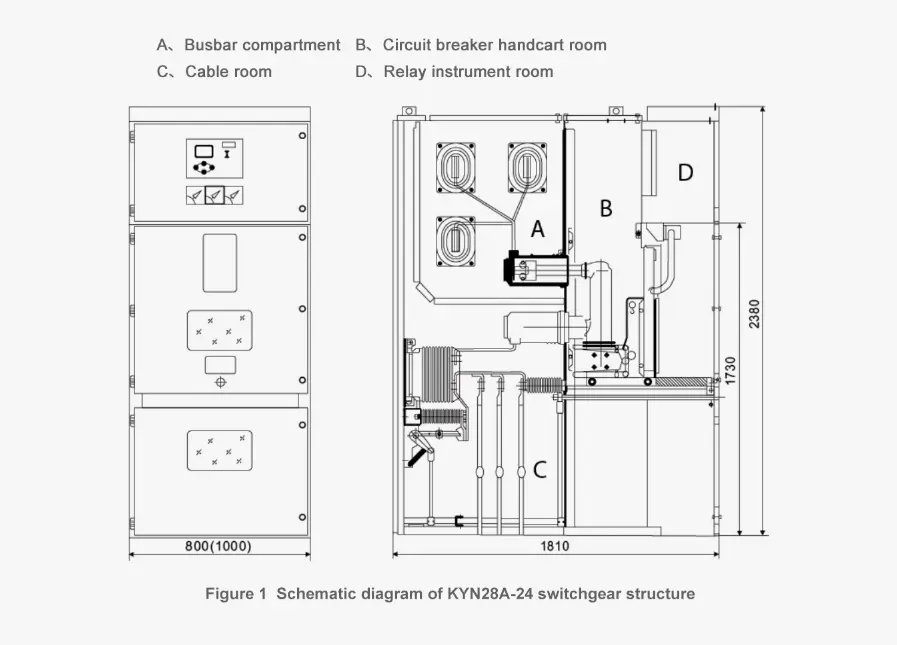

Schematisch diagram van de KYN28A-24-schakelinrichtingstructuur
Installatiefundament en gatgroottediagram van de bodemplaat

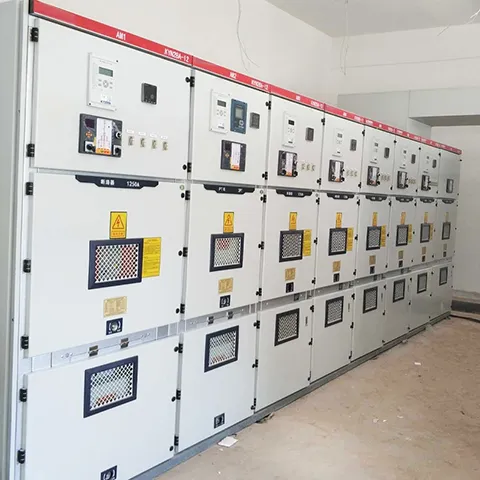

Producten toont
