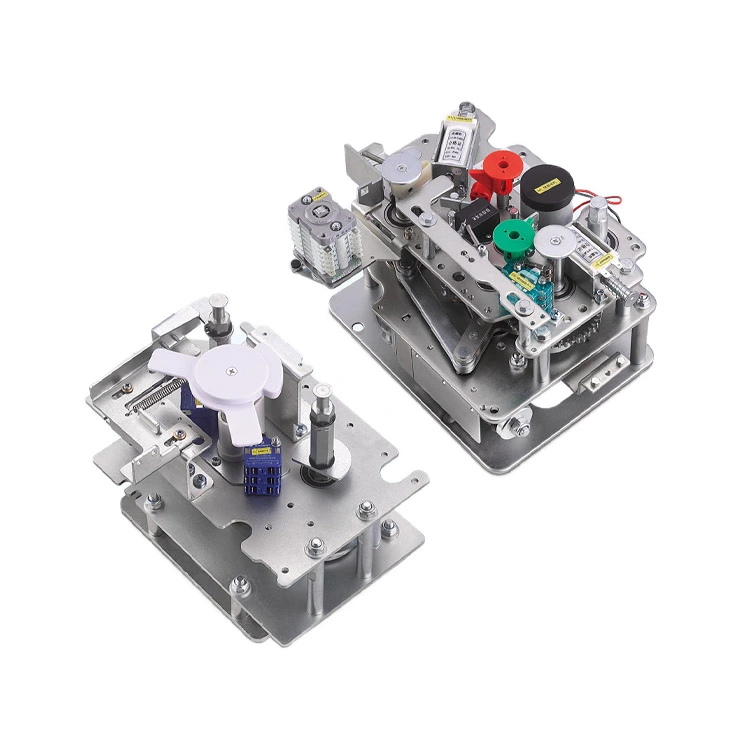

11KV middenspanning VCB-breker met isolatiemechanisme

De belangrijke functie van middenspanningsschakelapparatuur in moderne stroomdistributiesystemen is bescherming, controle en isolatie van elektrische circuits. Mensen besteden nu steeds meer aandacht aan milieubescherming, dus past "milieuvriendelijke schakelapparatuur" schone isolatiemedia aan, zoals schone lucht, vacuüm of gasmengsels op basis van fluornitril, in plaats van traditioneel SF₆ als isolatiemedium. De 11KV middenspanning VCB-breker met isolatiemechanisme is een belangrijk onderdeel van dit milieuvriendelijke schakelapparaat.

Wat is het doel van dit product?

Het is de kerncomponent van het paneel die verantwoordelijk is voor het uitvoeren van de essentiële opdrachten voor het openen (trip) en sluiten van de stroomonderbreker- en scheidercontacten. De precisie, snelheid en betrouwbaarheid van dit mechanisme zijn rechtstreeks van invloed op de veiligheid van het elektrische netwerk en de continuïteit van de stroomvoorziening. Zoals blijkt uit onderzoeken uit de sector is het bedieningsmechanisme het meest kritische subsysteem, waarbij de meeste fouten en storingen van stroomonderbrekers daarop zijn terug te voeren, waardoor het ontwerp en de staat van het systeem van cruciaal belang zijn.

Belangrijkste specificaties

Model en betekenis

Wat is het doel van het bedieningsmechanisme?

Het bedieningsmechanisme is een cruciaal geïntegreerd onderdeel van middenspanningsschakelaars. Het slaat mechanische energie op en geeft deze vrij om de belangrijkste stroomvoerende contacten snel tussen OPEN en GESLOTEN posities te verplaatsen. Het fungeert als tussenpersoon en zet een energiezuinig stuursignaal (handmatige drukknop of elektrisch relais) om in de krachtige actie die nodig is om de contacten betrouwbaar te bedienen, waardoor een veilige circuitonderbreking en verbinding wordt gegarandeerd.

Belangrijkste componenten

1. Energieopslagmedium

Met veerbediening (meest gebruikelijk):

Gebruikt in de KDSVM-12-serie, vooral in milieuvriendelijke schakelapparatuur

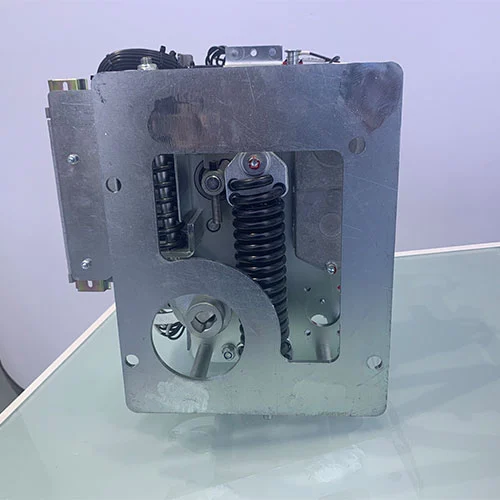

De motor drukt de sluitveer samen, waardoor de contacten worden gesloten en de openingsveer (uitschakelveer) wordt opgeladen

Voordelen:hoge betrouwbaarheid, eenvoudig ontwerp, onderhoudsvriendelijk

Pneumatisch:Maakt gebruik van perslucht

Hydraulisch:Maakt gebruik van olie of gas onder druk

Magnetisch:Maakt gebruik van een solenoïde of elektromagneet

2. Bedieningscircuit

Componenten die het vrijkomen van energie veroorzaken, waaronder:

Spoelen sluiten/uitschakelen (elektromagneten)

Vergrendelingen

Handmatige knoppen

3. In elkaar grijpende systemen

Veiligheidsvoorzieningen om onjuiste of onveilige handelingen te voorkomen

Voorbeeld:voorkomen dat er wordt gesloten bij een fout of dat een scheider onder belasting wordt gesloten

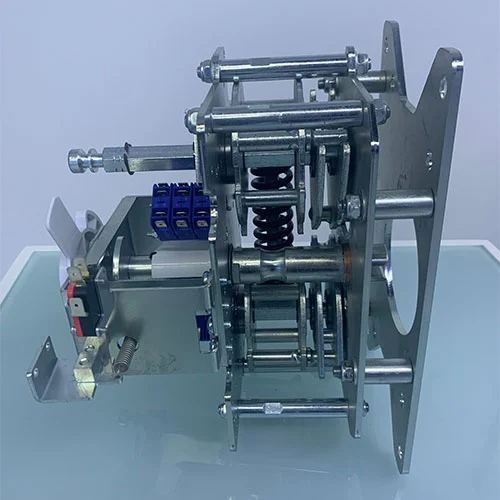

Het beschreven RHSVM3-12-mechanisme is een klassiek voorbeeld van een modern, uiterst betrouwbaar veerbediend mechanisme. Het beschikt over een motor voor automatische veeroplading, afzonderlijke veren voor sluitings- en openingsacties (met een slim over-center-koppelingsontwerp voor sluiting) en geïntegreerde elektrische spoelen voor bediening op afstand, waardoor een mechanische levensduur van meer dan 10.000 handelingen wordt bereikt.

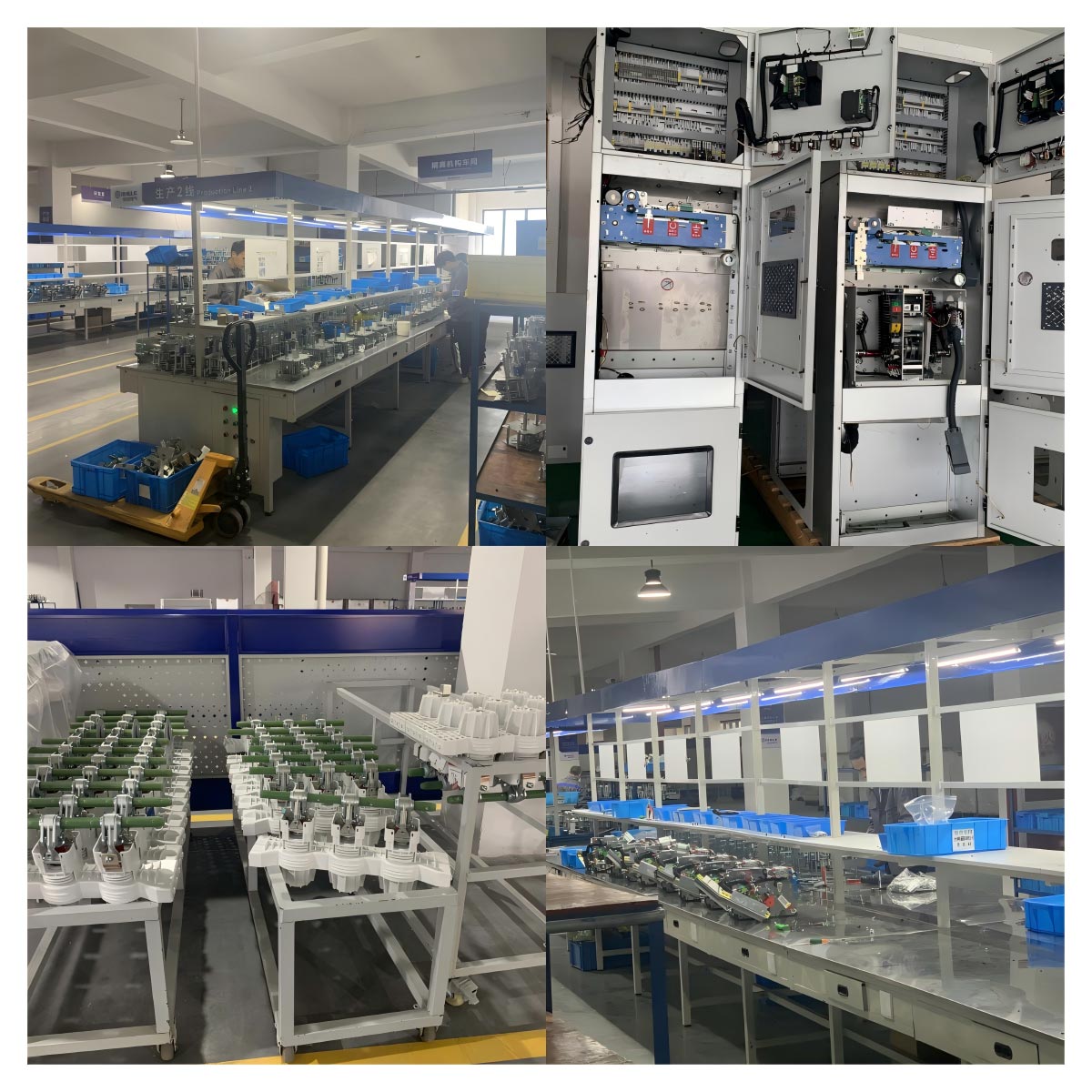

Cotenele zorgt ervoor dat de 11KV middenspanning VCB-breker met isolatiemechanisme in de fabriek wordt getest en optioneel wordt geverifieerd door derden, waardoor betrouwbaarheid in veeleisende omgevingen wordt gegarandeerd.

Uiterlijk en dimensie

Toepassingsbereik

Bedieningsmechanismen zijn de belangrijkste componenten voor een breed scala aan elektrische schakel- en beveiligingsapparatuur, zoals middenspanningsringhoofdeenheden en panelen. Hun primaire toepassing omvat hieronder:

Middenspanningsstroomonderbrekers:Dit is hun belangrijkste elektrische apparatuur, voornamelijk in het bereik van 12 kV tot 40,5 kV, gebruikelijk in stroomdistributiesystemen. Ze zijn essentieel in luchtgeïsoleerde (AIS), gasgeïsoleerde (GIS) en de nieuwste milieuvriendelijke gasgeïsoleerde schakelapparatuur voor de bescherming van primaire circuits tegen overbelasting en kortsluiting.

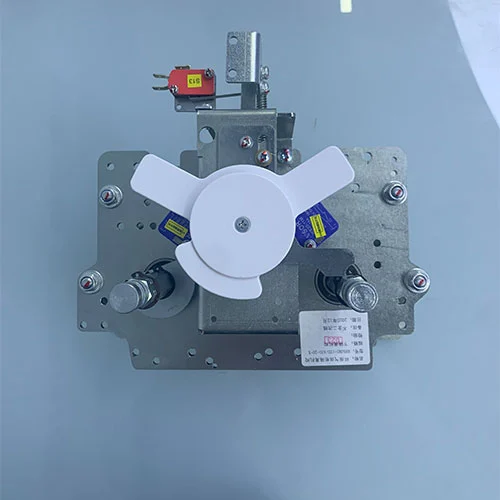

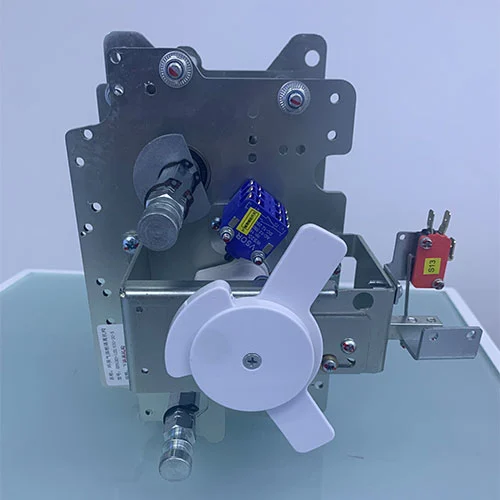

Scheidingsschakelaars en aardingsschakelaars:Bedieningsmechanismen zoals de RHSVM3-12 kunnen worden gebruikt in combinatie met ontkoppelingsmechanismen. Ze zorgen voor de aandrijving voor een langzame, zorgvuldige bediening van de ontkoppelings- en aardingsschakelaars.

Primaire toepassingen zijn onder meer:

♦Elektrische onderstations:Zowel primaire distributie- als secundaire transformatorstations.

♦Industriële energiesystemen:Voor het beschermen van productiefabrieken, datacenters en grote commerciële faciliteiten.

♦Hernieuwbare energiecentrales:In onderstations voor wind- en zonneparken voor aansluiting en bescherming.

♦Infrastructuur:Voor tractiestroomvoorzieningen op het spoor, stroomnetwerken op luchthavens en kritieke energiesystemen voor ziekenhuizen.

De 11KV middenspanning VCB-breker met isolatiemechanisme wordt gebruikt voor milieuvriendelijke schakelapparatuur. Dit mechanisme, onafhankelijk van externe hydraulische of pneumatische systemen, kan robuust en betrouwbaar blijven over temperatuurbereiken. Het mechanisme voldoet aan de normen GB1984 en IEC 62271-100. Dit kan een veilige en betrouwbare werking in het stroomdistributiesysteem garanderen.

Bedieningshandleiding voor bedieningsmechanisme

1. Energieopslag:

Nadat het mechanisme is geïnstalleerd en vastgezet, bevestigt u de speciale hendel aan de bedieningsas rechtsonder. Draai deze met de klok mee totdat u een stevige klik hoort. Dit betekent dat de veer volledig is opgeladen en dat de indicator de eindschakelaar heeft ingeschakeld. Voor motorbediening hoeft u alleen maar stroom toe te passen. De eenheid zal de veer automatisch opladen en vervolgens uitschakelen, waardoor de energie gereed blijft voor een sluitcommando. (Zorg ervoor dat uw besturingsbedrading correct is voor deze modus).

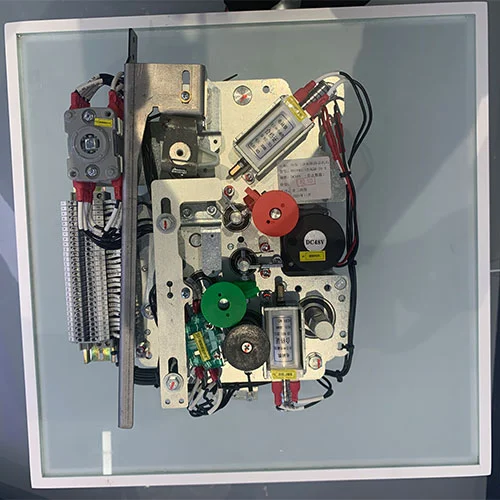

2. De stroomonderbreker sluiten:

Voor handmatig sluiten drukt u gewoon op de groene knop. Hierdoor komt de opgeslagen energie vrij om de hoofdcontacten te sluiten. Als u de elektrische bediening gebruikt, activeer dan in plaats daarvan de sluitspoel. Dankzij de snelle actie wordt de veer vrijgegeven om zijn werk te doen en wordt de openingsveer meteen opgeladen. (Een ingebouwde vergrendeling blokkeert een volgende sluitoperatie, zelfs als de veer daarna opnieuw wordt opgeladen).

3. De stroomonderbreker openen:

Voor handmatig openen drukt u op de rode knop. Het laat de openingsveer los om de hoofdcontacten te scheiden. Om hem elektrisch te openen, moet u de openingsspoel van stroom voorzien. Door de snelle actie wordt de veer vrijgegeven, waardoor de stroomonderbreker wordt geopend.

Gedetailleerde PDF-handleidingen beschikbaar om te downloaden.

Onze 11KV middenspanning VCB-breker met isolatiemechanisme is in de fabriek getest en geschikt voor energie-, industriële en duurzame energiesysteemprojecten over de hele wereld.
