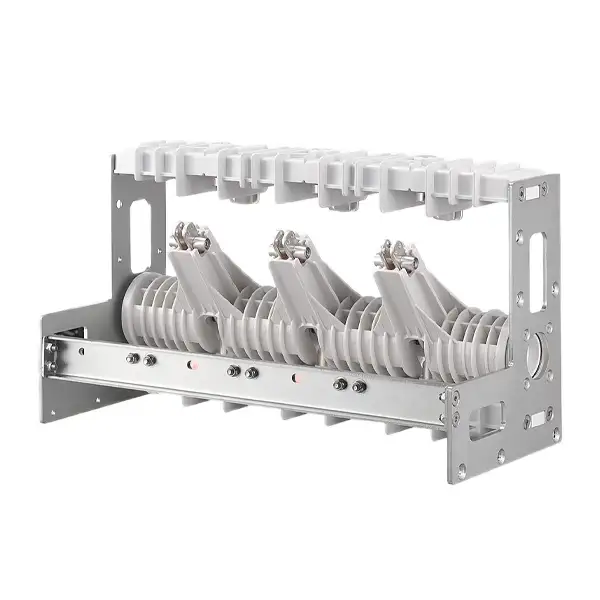

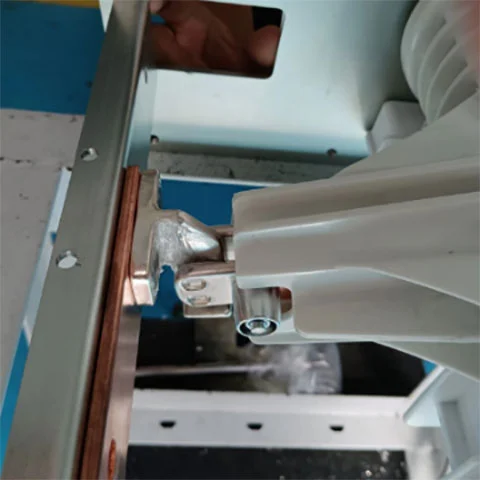

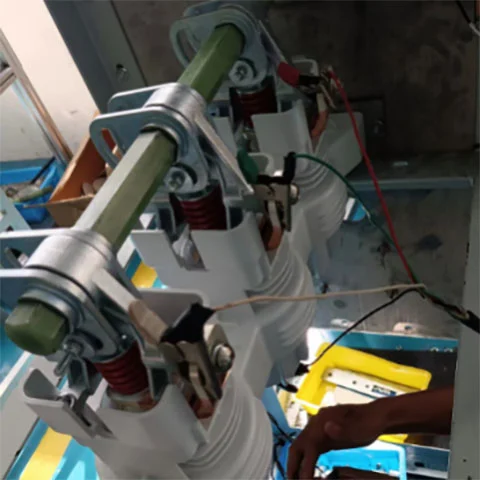

11KV middenspanningsscheidingsschakelaar

Een 11KV middenspanningsscheidingsschakelaar is een mechanisch schakelapparaat dat wordt gebruikt in stroomdistributiesystemen om veilige elektrische isolatie en gecontroleerde belastingschakeling te bieden. Het wordt veel toegepast in ringhoofdeenheden (RMU), gasgeïsoleerde schakelapparatuur en secundaire onderstations.

In tegenstelling tot stroomonderbrekers kan een scheider geen foutstromen onderbreken. De primaire rol ervan is het zorgen voor een zichtbare en betrouwbare isolatieopening, waardoor veilig onderhoud en bediening van elektrische systemen mogelijk is.

Productmodel

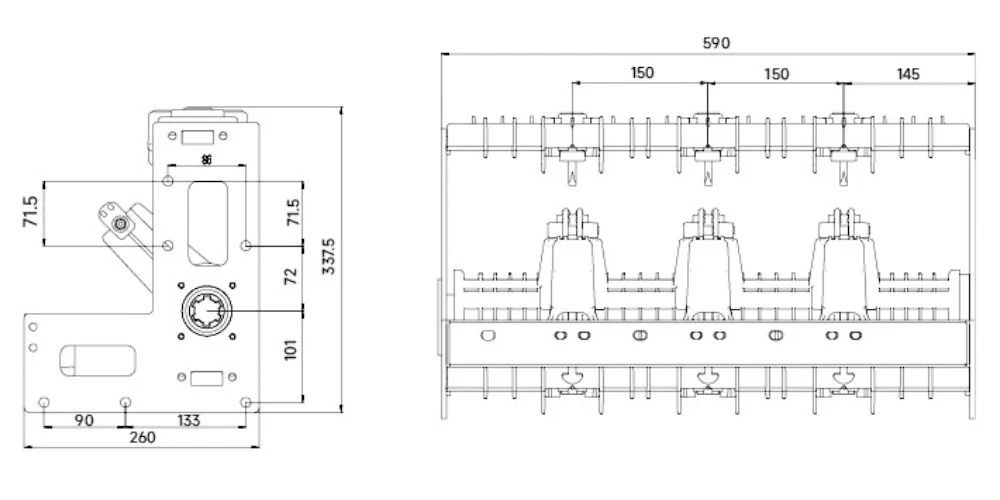

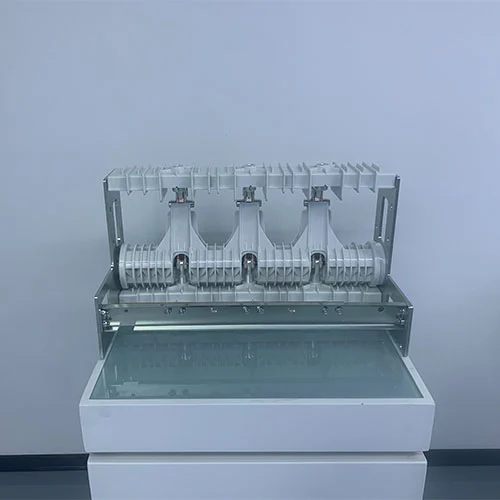

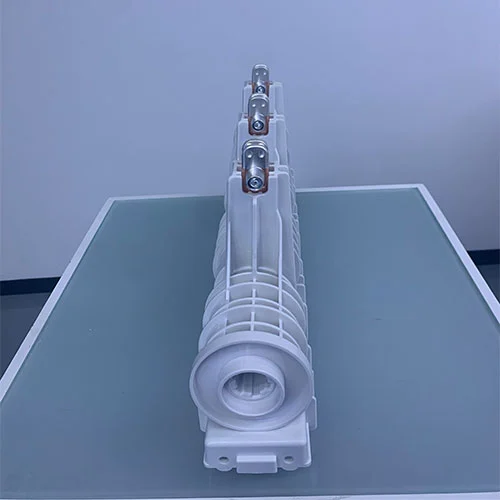

Uiterlijk en dimensie

Wat zijn de verschillende soorten scheidingsschakelaars?

1. Luchtgeïsoleerde scheiders

Geïnstalleerd in luchtgeïsoleerde schakelapparatuur

Eenvoudige structuur met zichtbare isolatie

Geschikt voor standaardinstallaties

2. Gasgeïsoleerde scheiders

Ingesloten in afgesloten gastanks

Compact en onderhoudsvrij

Ideaal voor stedelijke onderstations en onderstations met beperkte ruimte

3. SF₆-vrije milieuvriendelijke scheiders

Maakt gebruik van alternatieve isolatiegassen of droge lucht

Laag aardopwarmingsvermogen

Voldoet aan de moderne milieuvoorschriften

Technische parameters

Productvoordelen

Onze 11KV middenspanningsscheidingsschakelaar heeft de volgende voordelen:

Milieuvriendelijk

Het belangrijkste voordeel is het verminderen of elimineren van SF₆, dit zal direct bijdragen aan een lagere uitstoot van broeikasgassen door het elektriciteitsdistributienet.

Compacte installatie

Gasgeïsoleerd medium, of het nu gebruik maakt van SF₆ of alternatieven, biedt een veel compactere en ruimtebesparende oplossing vergeleken met luchtgeïsoleerd medium. Dit is zeer geschikt voor stedelijke onderstations, compacte secundaire onderstations (CSS) of op een pad gemonteerde uitrusting.

Hoge betrouwbaarheid en lange levensduur

De robuuste en afgedichte constructie met stabiele gasisolatie beschermt de contacten van de scheiders tegen omgevingsverontreiniging zoals stof, vocht en zoutgehalte, waardoor deze isolatorschakelaar consistente prestaties, minimaal onderhoud en een langere levensduur kan garanderen.

Veiligheid en veelzijdigheid

De isolatieschakelaars hebben een zichtbaar of vastgelegd isolatiepunt voor de veiligheid. Ze maken en breken normale belastingsstromen en zorgen voor operationele flexibiliteit voor het elektriciteitsdistributienet en belastingbeheer zonder stroomonderbrekers.

Aanpassingsvermogen

Scheidingsschakelaars die gewoonlijk worden gebruikt voor verschillende configuraties, spanningsniveaus en specifieke toepassingen zoals mijnbouw, condensatorschakelingen, enz., kunnen ze geschikt maken voor een breed scala aan secundaire elektriciteitsdistributiebehoeften, van de integratie van hernieuwbare energie tot industriële stroomvoorziening.

Wat is het verschil tussen een stroomonderbreker en een scheidingsschakelaar?

Het begrijpen van het verschil tussen een stroomonderbreker en een scheider is essentieel voor een veilige en efficiënte werking van schakelapparatuur.

1. Primaire functie

Stroomonderbreker: een beveiligingsapparaat dat is ontworpen om foutstromen en overbelastingen automatisch te onderbreken en zo apparatuur en het voedingssysteem te beschermen.

Disconnector: Een operationeel en veiligheidsapparaat dat wordt gebruikt om zichtbare isolatie te bieden en om nominale belastingsstromen onder normale omstandigheden te schakelen.

2. Onderbrekingsmogelijkheid

Stroomonderbreker: geschikt voor het onderbreken van hoge foutstromen.

Scheidingsschakelaar: kan foutstromen niet onderbreken; het is slechts gedurende een beperkte tijd bestand tegen kortsluitstromen totdat de onderbreker de fout opheft.

3. Operationele volgorde

In een typisch systeem werken beide apparaten samen:

Tijdens het ontkoppelen: de stroomonderbreker gaat eerst open om de stroom te stoppen, daarna gaat de scheider open om voor een veilige isolatie te zorgen.

Tijdens het bekrachtigen: eerst sluit de scheider, gevolgd door de stroomonderbreker.

4. Ontwerp en kosten

Stroomonderbreker: Complexer, met boogdovende technologie (vacuüm, SF₆, enz.), wat resulteert in hogere kosten.

Disconnector: Eenvoudiger mechanisch ontwerp, waardoor het economischer wordt voor isolatiedoeleinden.

Stroomonderbrekers zijn verantwoordelijk voor de bescherming van het stroomsysteem, terwijl de 11KV middenspanningsscheidingsschakelaar de veiligheid van mensen en apparatuur garandeert door betrouwbare elektrische isolatie te bieden.

Hoe kiest u de juiste 11KV middenspanningsscheidingsschakelaar?

Houd bij het selecteren van een geschikt model rekening met:

Nominale spanning (11kV / 12kV)

Nominale stroom (630A / 1250A)

Installatietype (RMU, GIS, AIS)

Omgevingsomstandigheden (vochtigheid, stof, temperatuur)

Vereiste voor milieuvriendelijke (SF₆-vrije) oplossingen

Voor compacte onderstations worden gasgeïsoleerde of milieuvriendelijke oplossingen aanbevolen.

Kwaliteitsborging en testen

Cotenele implementeert strikte kwaliteitscontrole tijdens de productie:

Typetesten en routinetesten

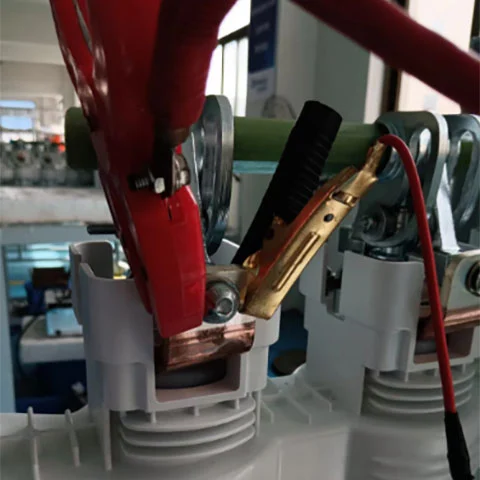

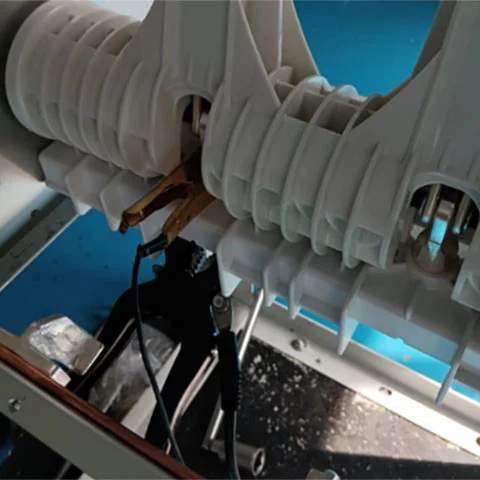

Testen op hoogspanning

Fabrieksinspectie en optionele verificatie door derden

Alle producten voldoen aan de ISO9001-, ISO14001- en ISO45001-normen.

Veelgestelde vragen

1.Wat is een 11KV middenspanningsscheidingsschakelaar?

Een lastscheider is een schakelapparaat dat in geopende stand naast de standaard schakelfuncties ook isolatie biedt. Het is ontworpen om nominale belastingsstromen te dragen, te maken en te breken onder normale bedrijfsomstandigheden.

2.Hoe werkt een lastscheider?

In gesloten toestand vloeit de nominale stroom door de hoofdisolatiecontacten. Om de belastingsstroom te onderbreken, gaan deze contacten eerst open, waardoor de stroom naar de onderbrekende kamer wordt overgebracht, zoals een vacuümonderbreker in de GSec- en GSec Air-serie, waar de stroom wordt onderbroken. Tijdens het sluiten maken de isolatiecontacten het circuit voordat de onderbrekende eenheid sluit.

3.Wat onderscheidt een vacuümvermogenschakelaar van een lastscheider?

Het belangrijkste verschil is het beveiligingsvermogen: een vacuümstroomonderbreker kan foutstromen opheffen om de elektrische apparatuur te beschermen. maar een lastscheider wordt niet gebruikt om foutstromen te onderbreken. De belangrijkste functie ervan is het zorgen voor een veilige isolatie nadat het circuit is geopend, waardoor werkzaamheden aan het losgekoppelde gedeelte kunnen worden uitgevoerd en isolatie van spanningvoerende delen wordt gewaarborgd.

4. Biedt Cotenele verschillende soorten lastscheiders aan?

Ja, Cotenele heeft twee hoofdclassificaties:
Luchtgeïsoleerde lastscheiders, gebruikt voor het doorsnijden van kabels, het schakelen van transformatoren en motoren in secundaire distributiestations, en voor het voeden van circuits, transformatoren en ringhoofdnetwerknetwerken.
Gasgeïsoleerde lastscheiders, deze isolators hebben de kenmerken van de onderhoudsvrije SF6- of SF6-vrije technologie, bieden hoge prestaties, betrouwbaarheid en een lange levensduur in een compact formaat.

5. Zijn Cotenele-lastscheiders gemakkelijk te onderhouden?

Ja. Cotenele-producten worden geleverd met gedetailleerde service- en onderhoudsinstructies van Cotenele, samen met uitgebreide ondersteuning voor reserveonderdelen en accessoires.

6. Waar worden de luchtgeïsoleerde lastscheidingsschakelaars van Cotenele voor gebruikt?

Ze worden gebruikt voor gesloten middenspanningsschakelapparatuur, ringhoofdeenheden en compacte transformatorstations. Onze lastscheidingsschakelaars hebben de voordelen van een betrouwbare overbelastingsstroomcontrole en hun spanningen tot 40,5 kV en hun stromen tot 1250 A.

7. Hoe verbeteren Cotenele-schakelaars de stroomkwaliteit en betrouwbaarheid?

Ze maken een groot aantal uitschakeloperaties mogelijk bij nominale stroom en zijn bestand tegen kortsluitstromen tot 31,5 kA gedurende 1 seconde. Een aardingsschakelaar met inschakelcapaciteit is inbegrepen en de werking is verzekerd over een breed temperatuurbereik, wat bijdraagt ​​aan consistente prestaties en systeembetrouwbaarheid.

8. Waarom worden Cotenele-schakelaars als veilig en betrouwbaar beschouwd?

In combinatie met stroombegrenzende zekeringen bieden ze volledige bescherming en veilige onderbreking van kortsluitstromen. Onze schakelaars bieden een zichtbare isolatieopening en voldoen aan de eisen van klasse 2 van de norm IEC 62271-304

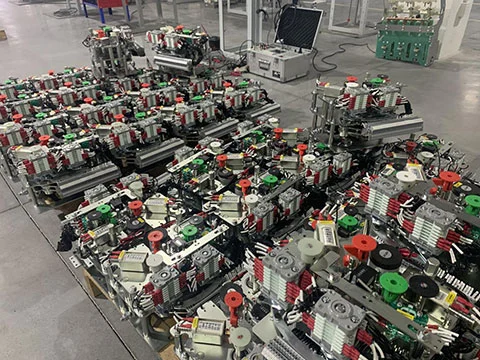

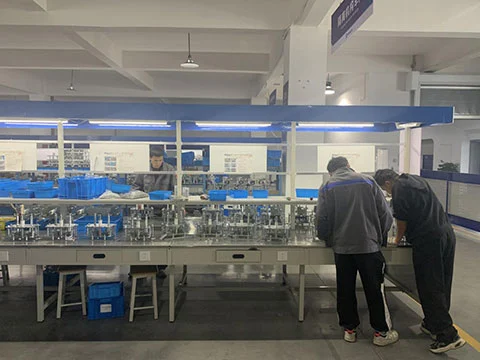

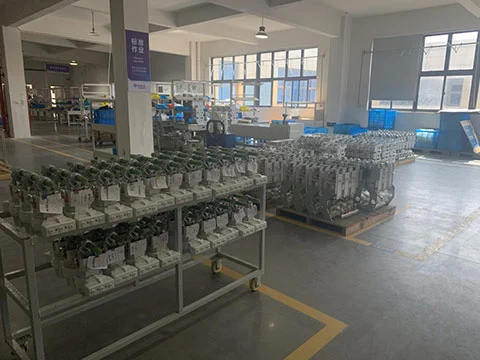

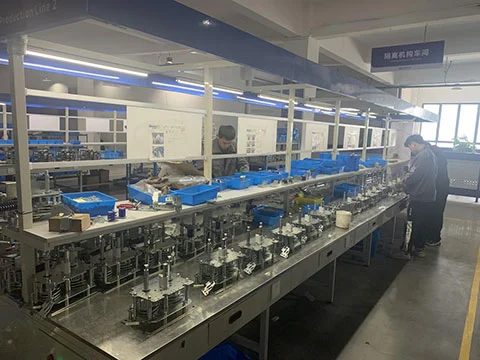

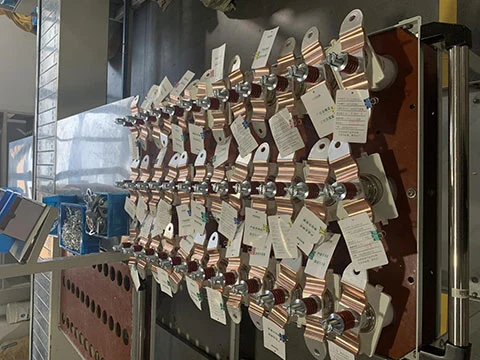

Onze fabriek

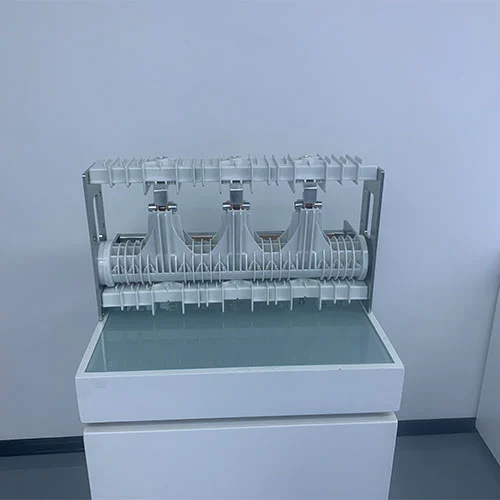

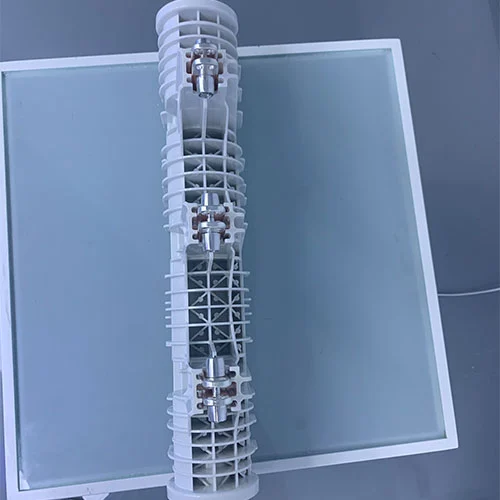

Producten tonen
