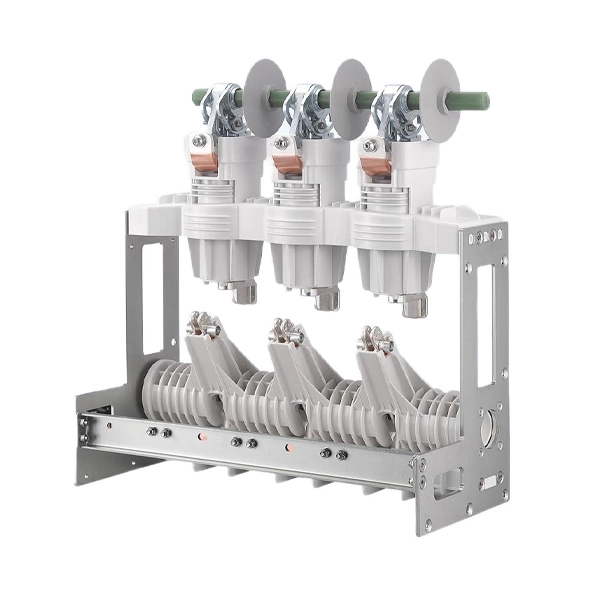

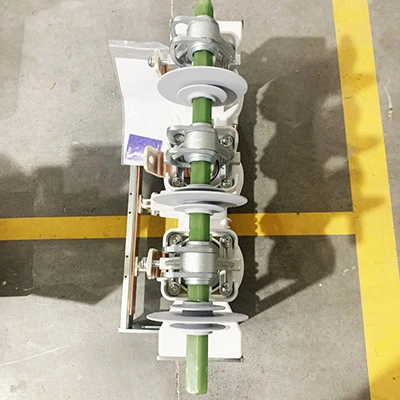

11KV middenspanningsvacuümstroomonderbreker met scheidingsschakelaar

De 11KV middenspanningsvacuümstroomonderbreker met scheidingsschakelaar is een cruciaal apparaat in middenspanningsstroomdistributiesystemen. Het combineert het superieure stroomonderbrekende vermogen van de vacuümstroomonderbreker met de betrouwbare elektrische isolatiefunctie van de scheider in één enkele eenheid. De vacuümstroomonderbreker onderbreekt veilig zowel normale belastings- als foutstromen met behulp van de vacuümonderbreker, waardoor hij bijzonder geschikt is voor frequent gebruik met minimaal onderhoud. De scheider zorgt voor een zichtbare luchtspleet nadat de schakelaar is geopend, waardoor absolute veiligheid tijdens onderhoud wordt gegarandeerd.

Model en betekenissen

De definitie van een vacuümstroomonderbreker

Een 11KV middenspanningsvacuümstroomonderbreker met scheidingsschakelaar is een combinatie van elektrische apparatuur. Deze eenheid bestaat hoofdzakelijk uit twee hoofdonderdelen:

Vacuümstroomonderbrekereenheid

De VCB is verantwoordelijk voor het veilig onderbreken van normale belastingstromen en kortsluitfoutstromen. Het maakt gebruik van een op vacuüm gebaseerde boogdovingstechnologie om een ​​veilige stroomonderbreking te garanderen.

Schakelaar loskoppelen

De scheider is mechanisch gekoppeld of geïntegreerd met de VCB. Het biedt een fysiek zichtbare luchtspleet in de open positie, waardoor tijdens onderhoud een veilige isolatie van stroomafwaartse apparatuur van de stroombron wordt gegarandeerd.

Deze zichtbare breuk garandeert dat de apparatuur geïsoleerd en geaard is, waardoor het voor werknemers veilig is om te werken.

Het is belangrijk op te merken dat hoewel de VCB onder belasting kan werken, de scheider een onbelast apparaat is. Om de veiligheid te garanderen mag deze alleen worden gebruikt nadat de VCB het circuit al heeft geopend.

Werkingsprincipe

De operatie omvat de gecoördineerde functie van twee verschillende mechanismen:

Circuitonderbreking (VCB-functie):Wanneer het bedieningsmechanisme (veer of elektromagnetisch) wordt geactiveerd om te openen, scheiden de bewegende contacten in de vacuümonderbrekende kamer zich. Er ontstaat een elektrische boog in de metaaldamp die vrijkomt uit de contactoppervlakken. De speciaal gevormde contacten (vaak gebruikmakend van een longitudinaal magnetisch veldontwerp) regelen deze boog, waardoor deze snel roteert. De metaaldamp condenseert op de omringende schilden en de boog dooft uit bij de natuurlijke stroom nul van de AC-cyclus. Het vacuümmedium herstelt snel zijn hoge diëlektrische sterkte, waardoor de stroom wordt onderbroken.

Disconnectorfunctie:Na het openen van het elektrische circuit door de vacuümonderbreker kan het isolatiemechanisme worden geactiveerd (handmatig of motorisch bediend). De vacuümstroomonderbreker drijft fysiek isolerende contacten aan die, gescheiden van de vacuümonderbrekers van de VCB, openen en een duidelijke, zichtbare luchtspleet in het hoofdstroomcircuit creëren. Na het voltooien van de juiste aardingsprocedure kunnen werknemers veilig binnen het isolatiegebied werken door te vertrouwen op het betrouwbare isolatiepunt dat door de opening wordt gevormd.

De structuur van een vacuümstroomonderbreker

De structuur van de 11KV middenspanningsvacuümstroomonderbreker met scheidingsschakelaar omvat de volgende kenmerken:

Vacuümonderbrekende eenheid (kerncomponenten):Dit is de belangrijkste functie. Elke fase bevat een afgedichte vacuümonderbreker. De belangrijkste componenten zijn: de hermetische isolatiemantel (keramische/glazen omhulling), het geleidende systeem (vaste/bewegende contacten en geleiders, vaak met axiaal magnetisch veldontwerp voor een hoog breekvermogen) en het afschermingssysteem (metalen schilden om de isolatie te beschermen en elektrische velden te beheersen).

Bedieningsmechanisme:Een enkel gemeenschappelijk mechanisme (zoals een veerbediend of elektromagnetisch type) levert doorgaans de energie voor zowel de snelle maak-/breekacties van de VCB als de sequentiële werking van de scheider. Vergrendelingen zorgen voor de juiste volgorde en betrouwbare veiligheid: de scheidingsschakelaar kan alleen werken als de VCB open is.

Scheidingsschakelaar:Deze bestaat uit een set scheidingscontacten (messchakelaartype of moderne lineaire bewegingstypes) voor elke fase, in serie gemonteerd met de VCB-onderbrekers. Ze zijn mechanisch gekoppeld aan het hoofdbedieningsmechanisme of hebben een speciale handmatige/motorische aandrijving met strikte volgordelogica.

Ondersteuningsstructuur en isolatie:Het geheel is gemonteerd op een stevig frame. Isolatiestaven, pilaren of epoxy-isolatoren zorgen voor de noodzakelijke diëlektrische en mechanische ondersteuning tussen delen onder spanning, het geaarde frame en tussen fasen.

Toepassingen

Cotenele 11KV middenspanning vacuümstroomonderbreker met scheidingsschakelaar wordt veel gebruikt in:

Stedelijke en industriële onderstations

Tractiekrachtsystemen voor spoorwegen en metro's

Petrochemische en energiecentrales

Hernieuwbare energiedistributiesystemen

Smart grid en gemeentelijke infrastructuur

Staal-, mijnbouw- en zware industriële faciliteiten

Stroomonderbreker VS Isolatieschakelaar

De functies van een vacuümstroomonderbreker en een isolator zijn verschillend. Hier is een vergelijking:

Primaire functie:

1. Stroomonderbreker: een beschermend schakelapparaat. Het is ontworpen om automatisch of handmatig stroom te maken, te transporteren en te onderbreken onder zowel normale belastingsomstandigheden als abnormale omstandigheden (zoals kortsluiting). De beste functie is het onderbreken van de stroom, waardoor de boog veilig wordt gedoofd.

2. Disconnector (isolator): een veiligheidsisolatieapparaat. De enige functie ervan is het zorgen voor een zichtbare onderbreking in het circuit, waardoor een betrouwbare isolatieopening ontstaat voor de veiligheid tijdens onderhoud. Het heeft geen ontworpen vermogen om enige significante stroom te maken of te breken.

Werking onder stroom:

1. Stroomonderbreker: moet werken om de stroom te onderbreken. De contacten staan ​​onder belasting en zijn speciaal ontworpen om de resulterende boog in de afgesloten vacuümkamer te doven.

2. Scheidingsschakelaar: mag nooit worden gebruikt als er stroom vloeit (behalve bij verwaarloosbare capacitieve stromen in sommige ontwerpen). Werken onder belasting zou een gevaarlijke, ongecontroleerde boog in de open lucht veroorzaken.

Ontwerpkernen:

1. Stroomonderbreker: De techniek draait voornamelijk om contactmaterialen, bijvoorbeeld koper-chroomlegeringen, contactdruk (die een lage weerstand moet garanderen en elektrodynamische krachten moet weerstaan, contactbeweging/-snelheid die de openings-/sluitsnelheid optimaliseert om de boogtijd te beheersen en stuiteren te voorkomen, en het bereiken van een hoog diëlektrisch herstel in vacuüm.

2. Scheidingsschakelaar: De techniek draait voornamelijk om mechanische stijfheid, duidelijkheid van de open/gesloten positie, bijvoorbeeld zichtbare opening, kruip-/doorlaatafstanden voor luchtisolatie, en de scheidingscontactinterface wanneer gesloten onder stabiele stroom is robuust.

Reeks:

In het gecombineerde apparaat moet altijd eerst de vacuümstroomonderbreker (VCB) in werking treden om het elektrische circuit te ontkoppelen. Pas nadat is bevestigd dat de stroom is onderbroken, kan de scheider veilig worden bediend om de fysieke isolatieopening te creëren. Deze volgorde wordt afgedwongen door mechanische of elektrische vergrendelingen.

Technische parameters

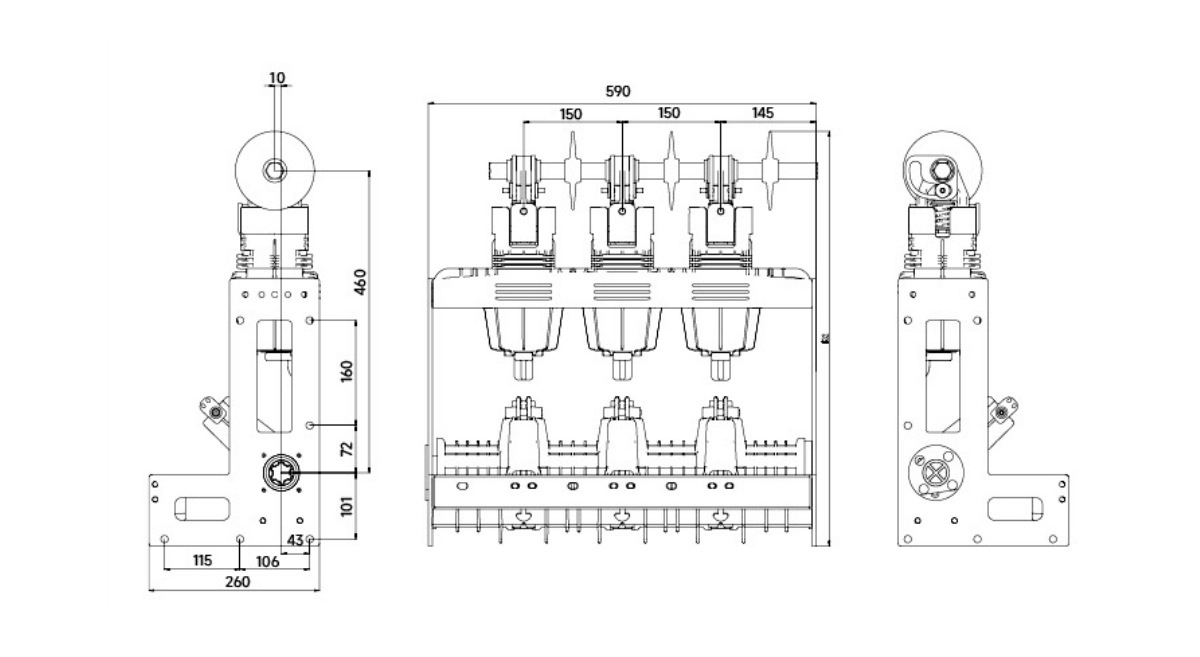

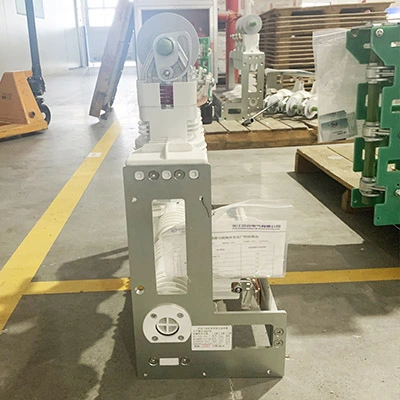

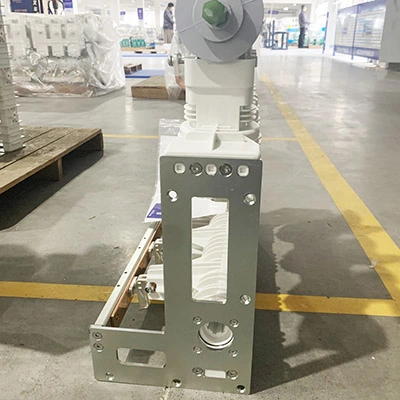

Uiterlijk en dimensie

Kwaliteitsborging

Typetest en routinetest vóór levering

Hoogspanningsbestendigheid en isolatietesten

Mechanische testen en levenscyclustesten

Optionele inspectie door derden

Gecertificeerd door:

ISO9001 Kwaliteitsmanagementsysteem

ISO14001 Milieumanagementsysteem

ISO45001 Gezondheid en veiligheid op het werk

Veelgestelde vragen

1. Wat is het verschil tussen een vacuümstroomonderbreker en een isolator?

Een vacuümstroomonderbreker onderbreekt de stroom onder belasting, terwijl een isolator een zichtbaar ontkoppelingspunt biedt en alleen mag werken als er geen stroom vloeit.

2. Waarom een ​​11KV middenspanningsvacuümstroomonderbreker met scheidingsschakelaar gebruiken?

Omdat het een hoge betrouwbaarheid, snelle boogdoving, weinig onderhoud en een lange levensduur biedt in vergelijking met olie- of SF6-stroomonderbrekers.

3. Kan de scheidingsschakelaar stroom onderbreken?

Nee. De isolator is strikt een onbelast apparaat en mag alleen worden gebruikt nadat de stroomonderbreker is geopend.

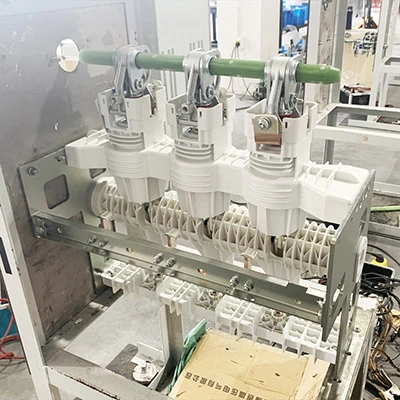

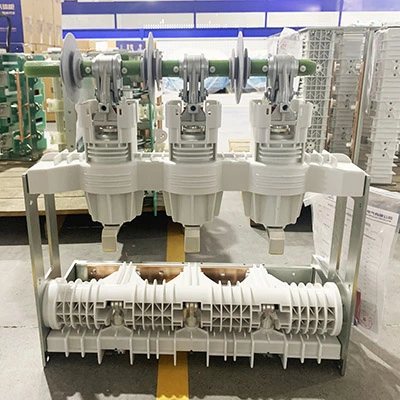

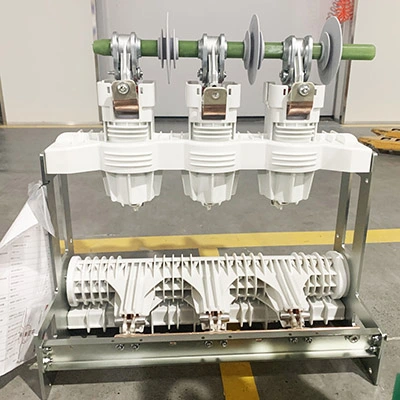

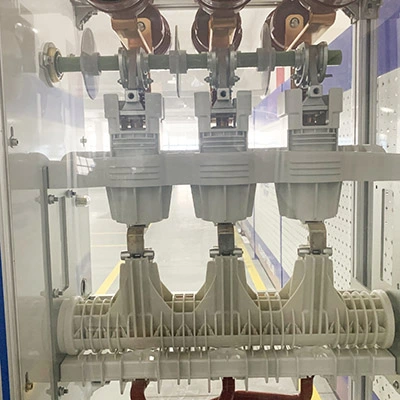

Producten tonen

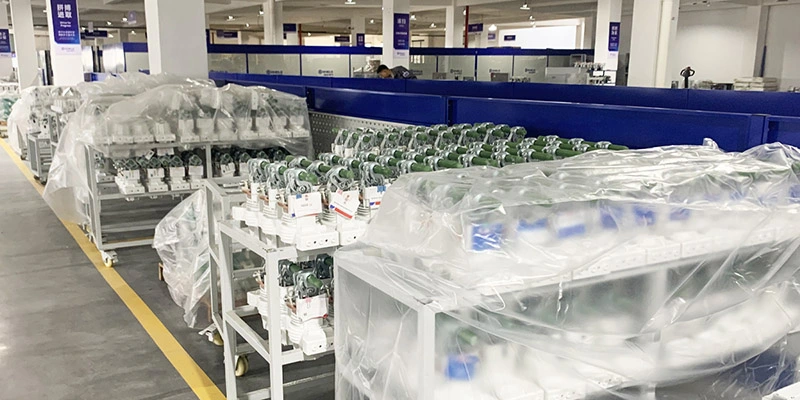

Onze werkplaats
